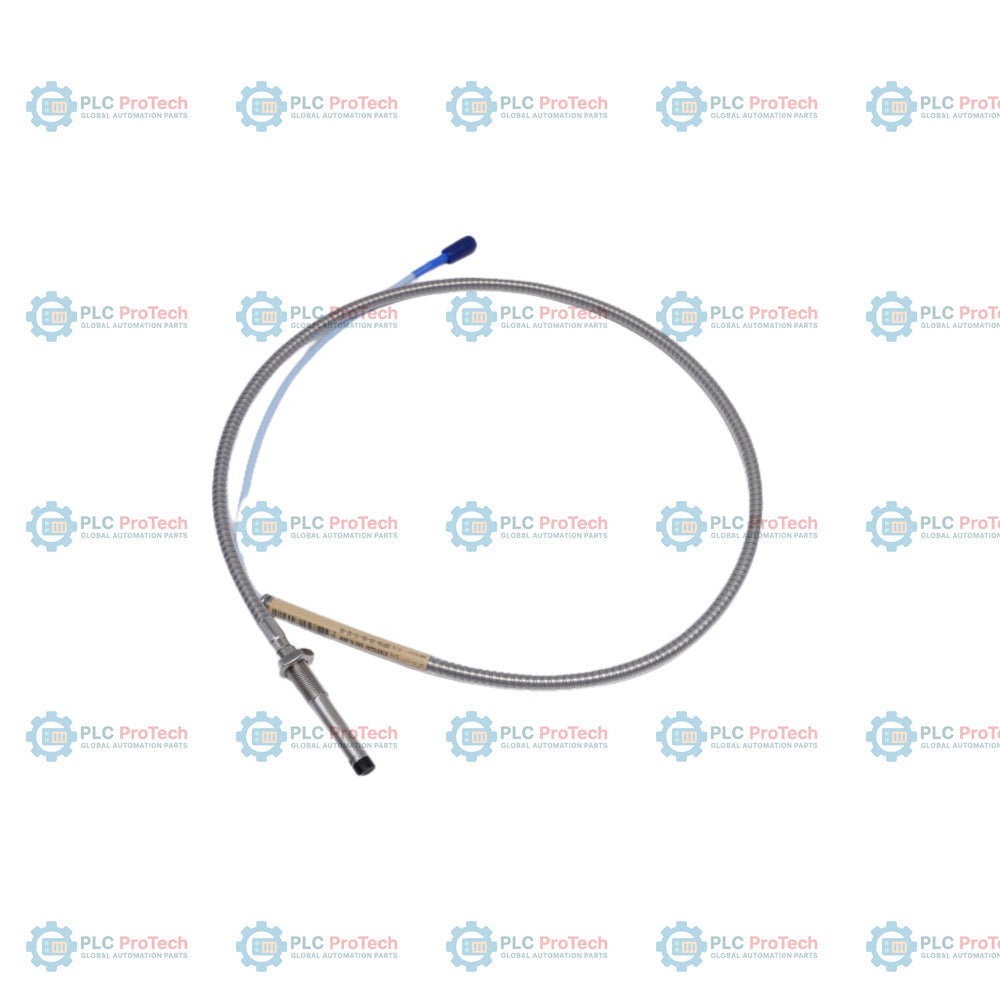

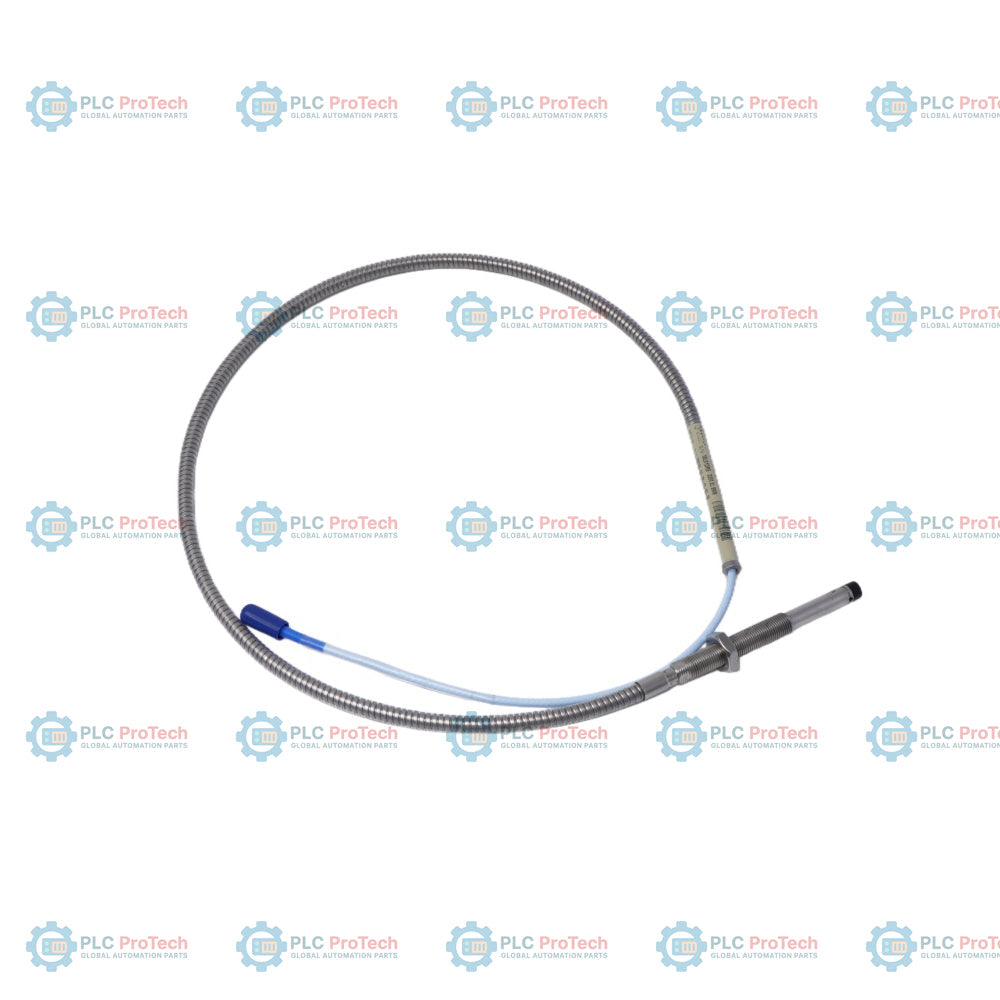

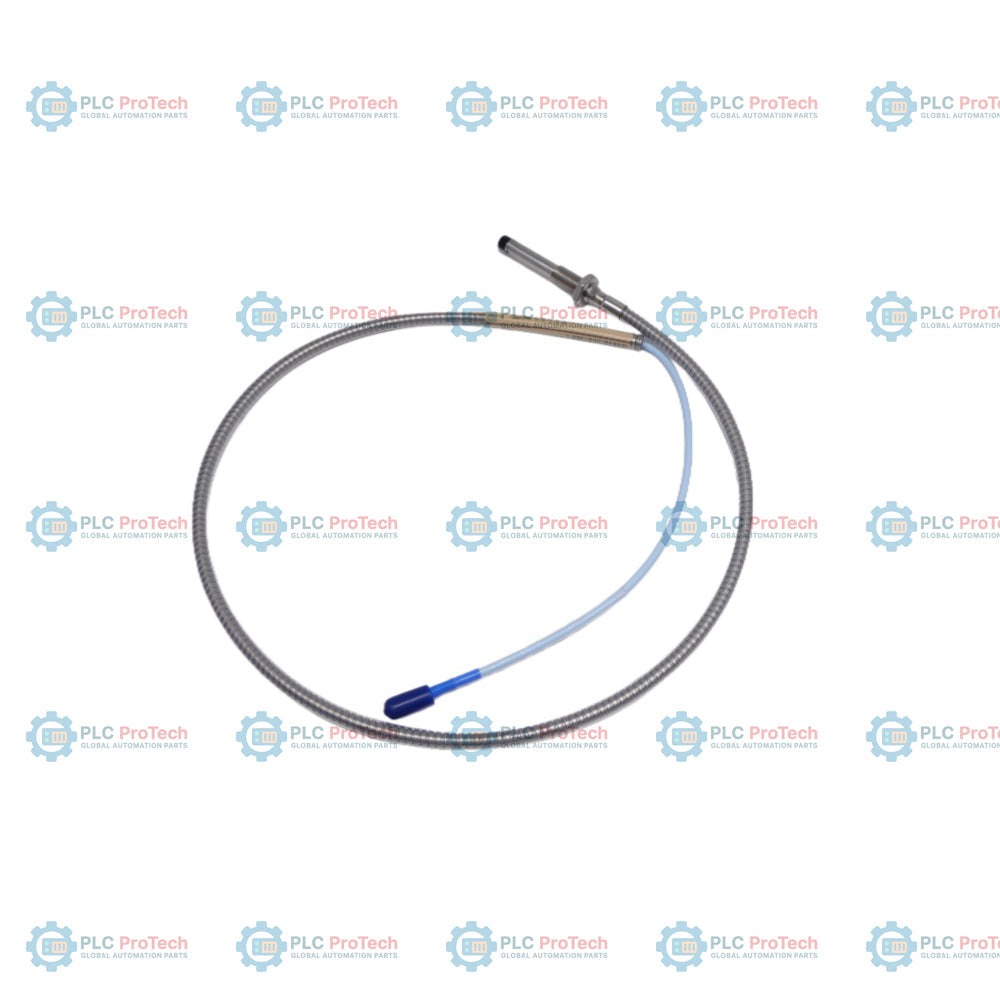

L'opzione 03 (lunghezza non filettata di 30 mm), l'opzione 12 (lunghezza complessiva del corpo di 120 mm) e l'opzione 05 (lunghezza totale di 0,5 metri) specificano questa configurazione metrica della sonda di prossimità XL da 8 mm 3300 — 330104-03-12-05-02-05. Questa sonda di prossimità a correnti parassite presenta filettature M10 x 1, armatura integrata in acciaio inossidabile (modello 330104) e un connettore coassiale ClickLoc.
Questa configurazione differisce dai modelli analoghi non corazzati (come il 330103) perché incorpora una guaina protettiva corazzata in acciaio inossidabile sul cavo coassiale, per resistere ad abrasione, tagli e usura meccanica. A differenza delle configurazioni standard da 1,0 o 5,0 metri, la lunghezza totale di 0,5 metri è adatta a spazi di instradamento più brevi o a punti di connessione diretta, mentre l'opzione 02 fornisce un connettore coassiale ClickLoc miniaturizzato standard senza una guaina protettiva esterna per il connettore.
Utilizzato generalmente per misurazioni delle vibrazioni radiali, della posizione assiale e della velocità su macchinari rotanti. Le applicazioni adatte includono i settori della produzione di energia, petrolchimico, petrolifero e del gas, in particolare su alberi di turbine, compressori, riduttori e grandi pompe industriali che richiedono un cablaggio meccanico corazzato.
| Opzione / Segmento | Codice su questo SKU | Descrizione / Significato |
|---|---|---|
| Codice prodotto ordinabile | 330104-03-12-05-02-05 | Sonda di prossimità 3300 XL da 8 mm, filettatura M10 x 1, con armatura |
| A - Opzione lunghezza non filettata | 03 | Lunghezza non filettata di 30 mm |
| B - Opzione lunghezza complessiva della custodia | 12 | Lunghezza complessiva della custodia di 120 mm |
| C - Opzione lunghezza totale | 05 | Lunghezza totale di 0,5 metri (1,6 piedi) |
| D - Opzione connettore e cavo | 02 | Connettore coassiale miniaturizzato ClickLoc, cavo standard |
| E - Opzione di approvazione dell'ente | 05 | Approvazioni CSA, ATEX, IECEx (a sicurezza intrinseca) |
| Opzione suffisso | Nessuna | Configurazione standard senza il pacchetto di approvazione specifico per la Cina -CN |
| Parametro | Specifica |
|---|---|
| Produttore | Bently Nevada |
| Codice prodotto | 330104-03-12-05-02-05 |
| Diametro della punta della sonda | 8,0 mm (0,31 pollici) |
| Dimensione della filettatura | M10 x 1 |
| Materiale della custodia | Acciaio inossidabile |
| Materiale dell'armatura | Armatura flessibile in acciaio inossidabile con guaina esterna in FEP |
| Lunghezza non filettata | 30 mm |
| Lunghezza della custodia | 120 mm |
| Lunghezza totale del cavo | 0,5 metri (1,6 piedi) |
| Tipo di connettore | Connettore coassiale miniaturizzato ClickLoc maschio |
| Impedenza del cavo | 75 ohm |
| Temperatura di esercizio | -52 a +177 °C (-62 a +350 °F) |
| Tenuta per pressione differenziale | Fino a 7,0 bar (100 psi) tra la punta della sonda e la custodia |
| Dimensioni | 120 mm x 17 mm x 17 mm (A x L x P) |
| Peso | 0,15 kg |
Mantenere il corretto allineamento del target e la distanza tra sonda e target (nominalmente 1,27 mm o 50 mil). Assicurarsi che l'impegno massimo della filettatura non superi 15 mm per le filettature M10 x 1, per evitare inceppamenti durante l'installazione. I connettori devono essere mantenuti puliti e asciutti e serrati solo a mano. Durante il passaggio, rispettare un raggio di curvatura minimo di 25 mm per la sezione armata del cavo coassiale.
Certificato per ambienti pericolosi con l'opzione 05:
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 330104-03-12-05-02-05
Country of origin:United States
Product Type: 3300 XL 8 mm Sonda di prossimità
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 150g
Dimensions: 120 mm x 17 mm x 17 mm (H x W x D)
Shipping port: Xiamen
Warranty: 12 months
L'opzione 03 (lunghezza non filettata di 30 mm), l'opzione 12 (lunghezza complessiva del corpo di 120 mm) e l'opzione 05 (lunghezza totale di 0,5 metri) specificano questa configurazione metrica della sonda di prossimità XL da 8 mm 3300 — 330104-03-12-05-02-05. Questa sonda di prossimità a correnti parassite presenta filettature M10 x 1, armatura integrata in acciaio inossidabile (modello 330104) e un connettore coassiale ClickLoc.
Questa configurazione differisce dai modelli analoghi non corazzati (come il 330103) perché incorpora una guaina protettiva corazzata in acciaio inossidabile sul cavo coassiale, per resistere ad abrasione, tagli e usura meccanica. A differenza delle configurazioni standard da 1,0 o 5,0 metri, la lunghezza totale di 0,5 metri è adatta a spazi di instradamento più brevi o a punti di connessione diretta, mentre l'opzione 02 fornisce un connettore coassiale ClickLoc miniaturizzato standard senza una guaina protettiva esterna per il connettore.
Utilizzato generalmente per misurazioni delle vibrazioni radiali, della posizione assiale e della velocità su macchinari rotanti. Le applicazioni adatte includono i settori della produzione di energia, petrolchimico, petrolifero e del gas, in particolare su alberi di turbine, compressori, riduttori e grandi pompe industriali che richiedono un cablaggio meccanico corazzato.
| Opzione / Segmento | Codice su questo SKU | Descrizione / Significato |
|---|---|---|
| Codice prodotto ordinabile | 330104-03-12-05-02-05 | Sonda di prossimità 3300 XL da 8 mm, filettatura M10 x 1, con armatura |
| A - Opzione lunghezza non filettata | 03 | Lunghezza non filettata di 30 mm |
| B - Opzione lunghezza complessiva della custodia | 12 | Lunghezza complessiva della custodia di 120 mm |
| C - Opzione lunghezza totale | 05 | Lunghezza totale di 0,5 metri (1,6 piedi) |
| D - Opzione connettore e cavo | 02 | Connettore coassiale miniaturizzato ClickLoc, cavo standard |
| E - Opzione di approvazione dell'ente | 05 | Approvazioni CSA, ATEX, IECEx (a sicurezza intrinseca) |
| Opzione suffisso | Nessuna | Configurazione standard senza il pacchetto di approvazione specifico per la Cina -CN |
| Parametro | Specifica |
|---|---|
| Produttore | Bently Nevada |
| Codice prodotto | 330104-03-12-05-02-05 |
| Diametro della punta della sonda | 8,0 mm (0,31 pollici) |
| Dimensione della filettatura | M10 x 1 |
| Materiale della custodia | Acciaio inossidabile |
| Materiale dell'armatura | Armatura flessibile in acciaio inossidabile con guaina esterna in FEP |
| Lunghezza non filettata | 30 mm |
| Lunghezza della custodia | 120 mm |
| Lunghezza totale del cavo | 0,5 metri (1,6 piedi) |
| Tipo di connettore | Connettore coassiale miniaturizzato ClickLoc maschio |
| Impedenza del cavo | 75 ohm |
| Temperatura di esercizio | -52 a +177 °C (-62 a +350 °F) |
| Tenuta per pressione differenziale | Fino a 7,0 bar (100 psi) tra la punta della sonda e la custodia |
| Dimensioni | 120 mm x 17 mm x 17 mm (A x L x P) |
| Peso | 0,15 kg |
Mantenere il corretto allineamento del target e la distanza tra sonda e target (nominalmente 1,27 mm o 50 mil). Assicurarsi che l'impegno massimo della filettatura non superi 15 mm per le filettature M10 x 1, per evitare inceppamenti durante l'installazione. I connettori devono essere mantenuti puliti e asciutti e serrati solo a mano. Durante il passaggio, rispettare un raggio di curvatura minimo di 25 mm per la sezione armata del cavo coassiale.
Certificato per ambienti pericolosi con l'opzione 05:
