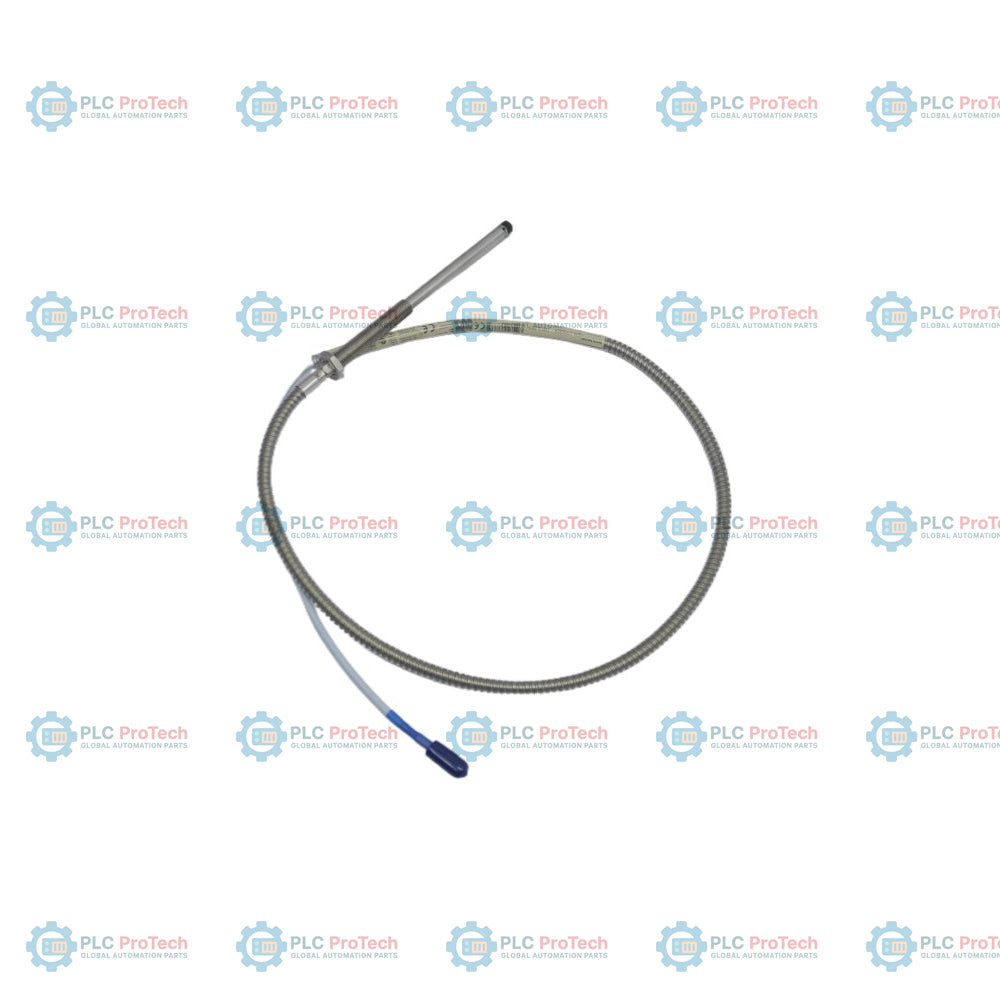

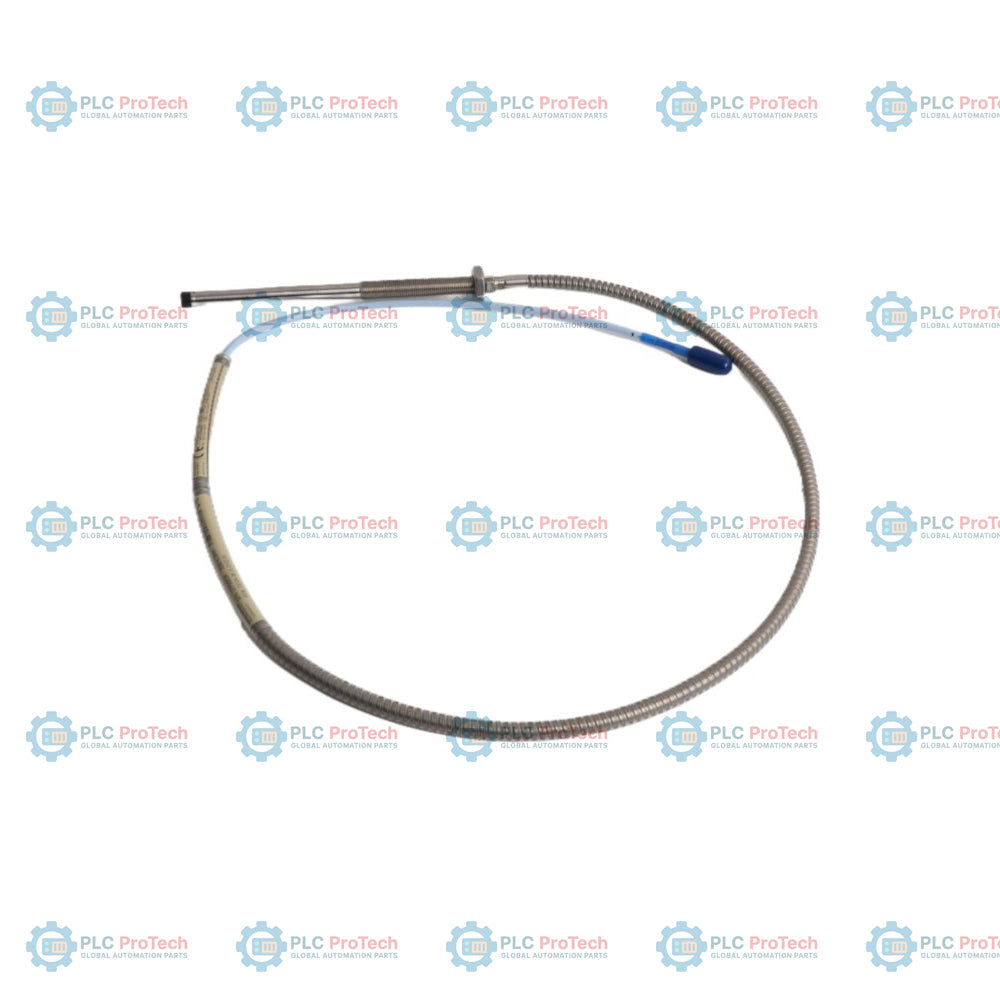

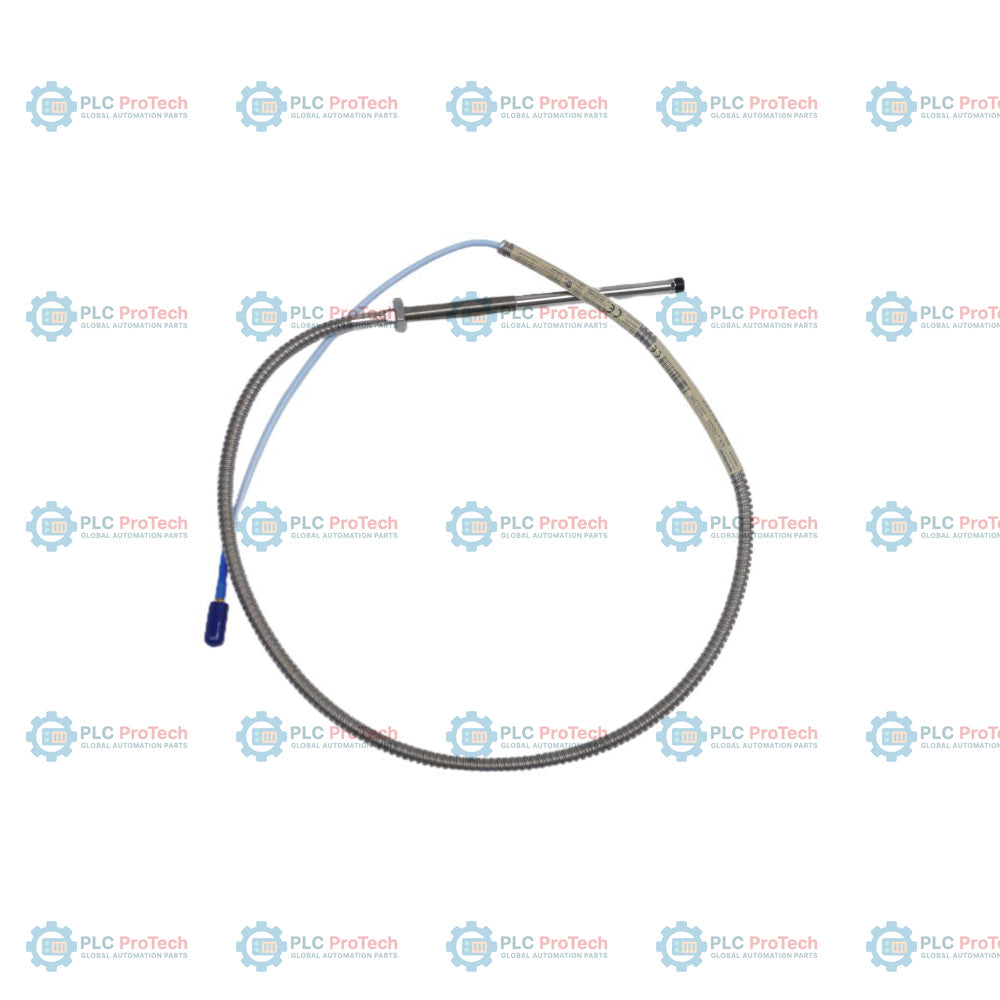

330104-08-15-10-02-05: Questa configurazione della sonda di prossimità 3300 XL da 8 mm, con filettatura metrica M10 x 1, presenta un'armatura protettiva integrata in acciaio inossidabile, una lunghezza non filettata di 80 mm, una lunghezza del corpo di 150 mm e una lunghezza totale di 1,0 metro. L'armatura integrata offre una notevole protezione meccanica al cavo coassiale in ambienti industriali difficili, garantendo una maggiore difesa dalla compressione fisica e dall'abrasione rispetto alle varianti non corazzate, come la serie 330103.

Dotata di un connettore coassiale ClickLoc miniaturizzato (opzione 02) e certificata per l'uso in aree pericolose secondo gli standard ATEX, IECEx e CSA (opzione 05), questa sonda trasduttore funziona come sensore a correnti parassite senza contatto. Viene utilizzata nei sistemi di protezione dei macchinari 3300 XL da 8 mm per monitorare le vibrazioni radiali dell'albero, la posizione assiale e la velocità dei principali macchinari rotanti industriali. È completamente compatibile con i cavi di prolunga standard 3300 XL e i sensori Proximitor Bently Nevada.

Caratteristiche

• Armatura integrata: guaina corazzata in acciaio inossidabile per impieghi gravosi che protegge il cavo coassiale da danni meccanici, abrasioni e rischi ambientali.
• Filettatura metrica di montaggio: corpo filettato M10 x 1 con una lunghezza complessiva del corpo di 150 mm e una porzione non filettata definita di 80 mm per una regolazione precisa della distanza meccanica.
• Connettore ClickLoc miniaturizzato: il sistema di connessione coassiale placcato in oro richiede solo un serraggio manuale per stabilire un collegamento sicuro e stabile dal punto di vista del segnale.
• Punta del sensore ad alta stabilità: punta standard da 8,0 mm progettata per una risposta del segnale costante e per resistere alla corrosione chimica nei liquidi industriali.
• Omologazioni degli enti: certificazione dell'opzione 05 per il funzionamento a sicurezza intrinseca e non innescante in ambienti pericolosi (CSA, ATEX, IECEx).

Applicazioni

Questa sonda di prossimità corazzata è progettata per il monitoraggio di macchinari rotanti pesanti nei casi in cui sia fondamentale la protezione fisica del cablaggio. Le installazioni industriali tipiche includono:

• Compressori centrifughi e assiali nei processi petrolchimici.
• Monitoraggio degli alloggiamenti dei cuscinetti di turbine a vapore e a gas.
• Misurazione delle vibrazioni dell'albero e della spinta assiale delle pompe dell'acqua ad alta pressione.
• Riduttori industriali e cuscinetti dei generatori nelle centrali elettriche.
• Sistemi di ventilatori di aspirazione negli ambienti manifatturieri e minerari.

Informazioni per l'ordinazione

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l’installazione

• Allineamento di montaggio: Avvitare con cautela la sonda nella staffa di montaggio o nell’alloggiamento utilizzando la superficie esagonale M10 integrata. Non superare una profondità di innesto della filettatura di 15 mm per evitare grippaggi o deformazioni della filettatura.
• Impostazione del traferro: Allineare e regolare il traferro della sonda a una tensione di polarizzazione nominale di -9 Vcc (circa 1,27 mm o 50 mil) rispetto alla superficie target in acciaio AISI 4140.
• Gestione del cavo: Mantenere un raggio di curvatura minimo del cavo di 25,4 mm (1,0 pollice) per la sezione armata. Evitare di torcere o tirare la guaina corazzata durante l’installazione.
• Gruppo connettore: Fissare il connettore ClickLoc miniaturizzato placcato oro serrandolo a mano. Non usare pinze, poiché possono deteriorare la finitura dorata e l’integrità del collegamento.

Conformità e certificazioni

• Certificazioni HazLoc dell’opzione 05: Classificazioni a sicurezza intrinseca e non incendiarie se installato secondo i disegni di controllo di Bently Nevada.
• Approvazioni nordamericane: Classe I, Zona 0, AEx ia IIC T5...T1 Ga; Classe I, Div. 1, Gruppi A, B, C, D (a sicurezza intrinseca con barriere).
• Europa/Internazionale: ATEX e IECEx II 1 G, Ex ia IIC T5...T1 Ga; II 3 G, Ex nA/Ex ec IIC T5...T1 Gc per la Zona 2.
• Marchio CE: Conforme alle direttive dell’Unione Europea pertinenti sulla compatibilità elettromagnetica e sull’ambiente.
