Bently Nevada 330701-00-30-10-02-05 3300 XL 11 mm Sonda di prossimità

Descrizione

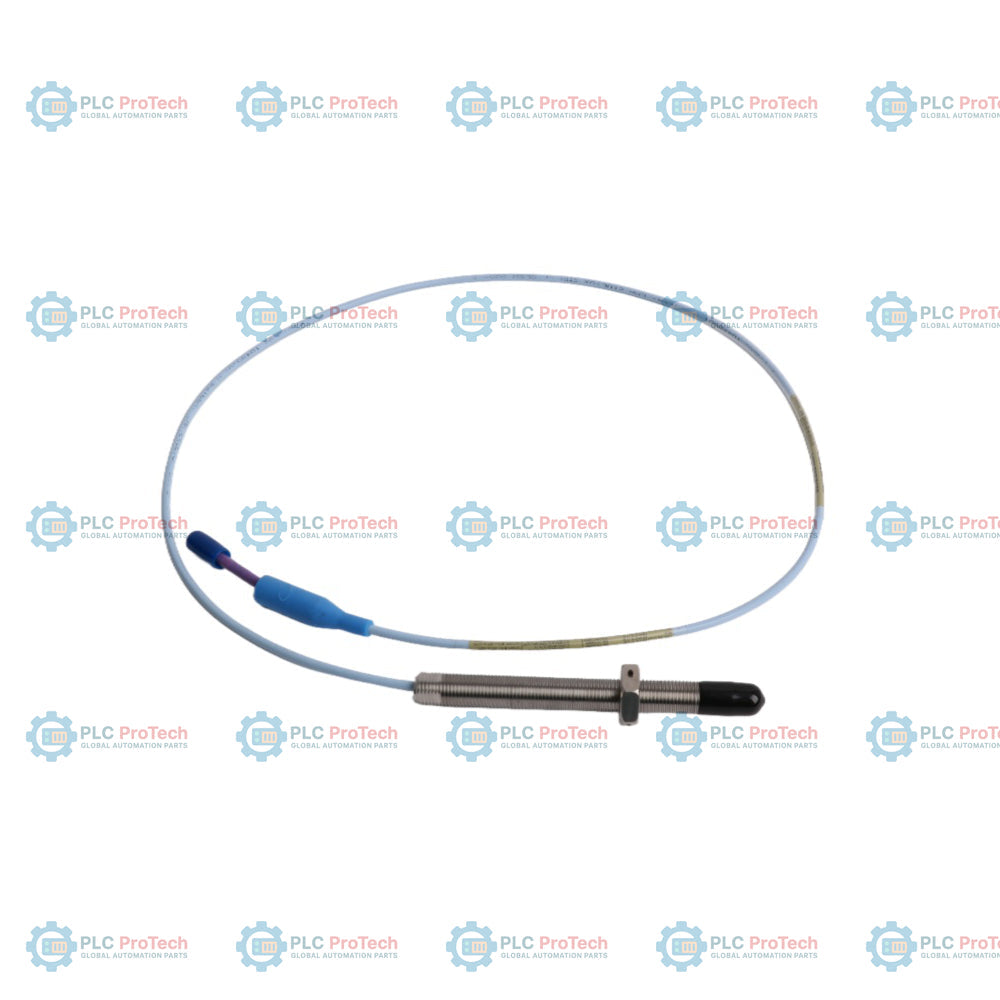

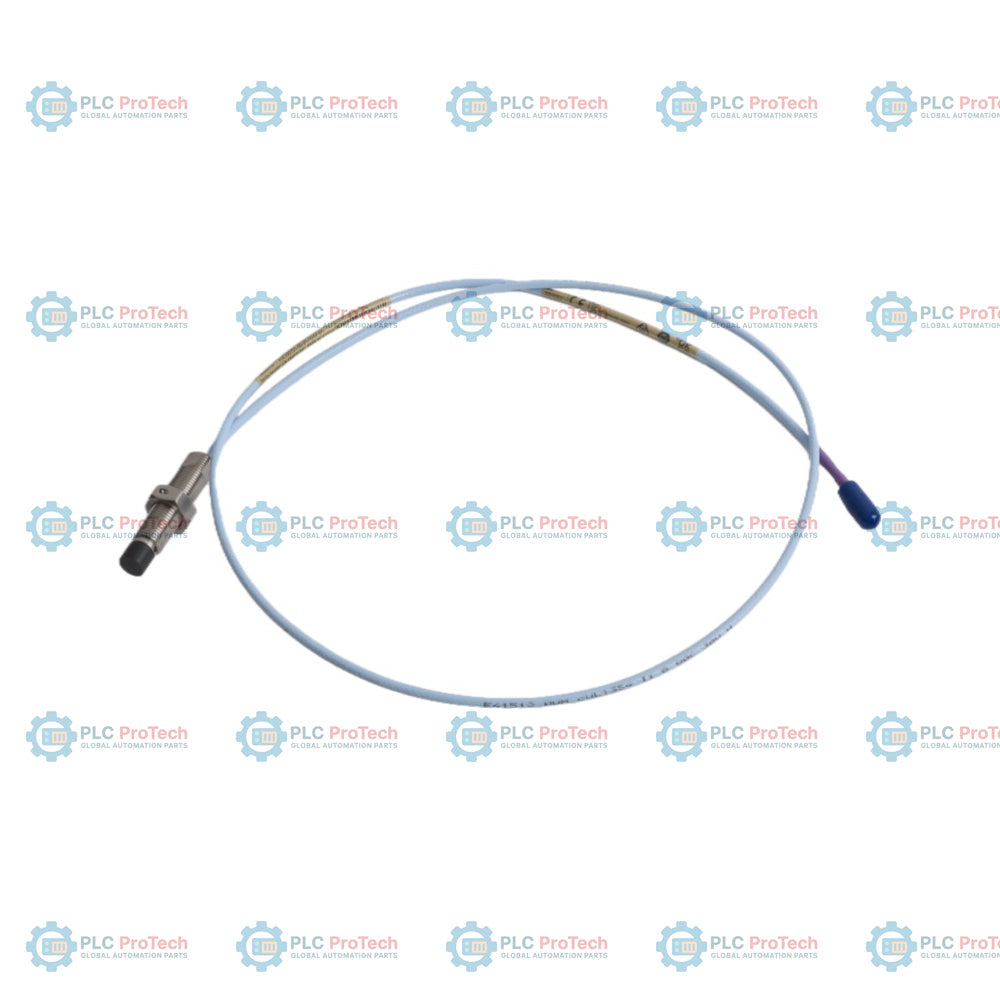

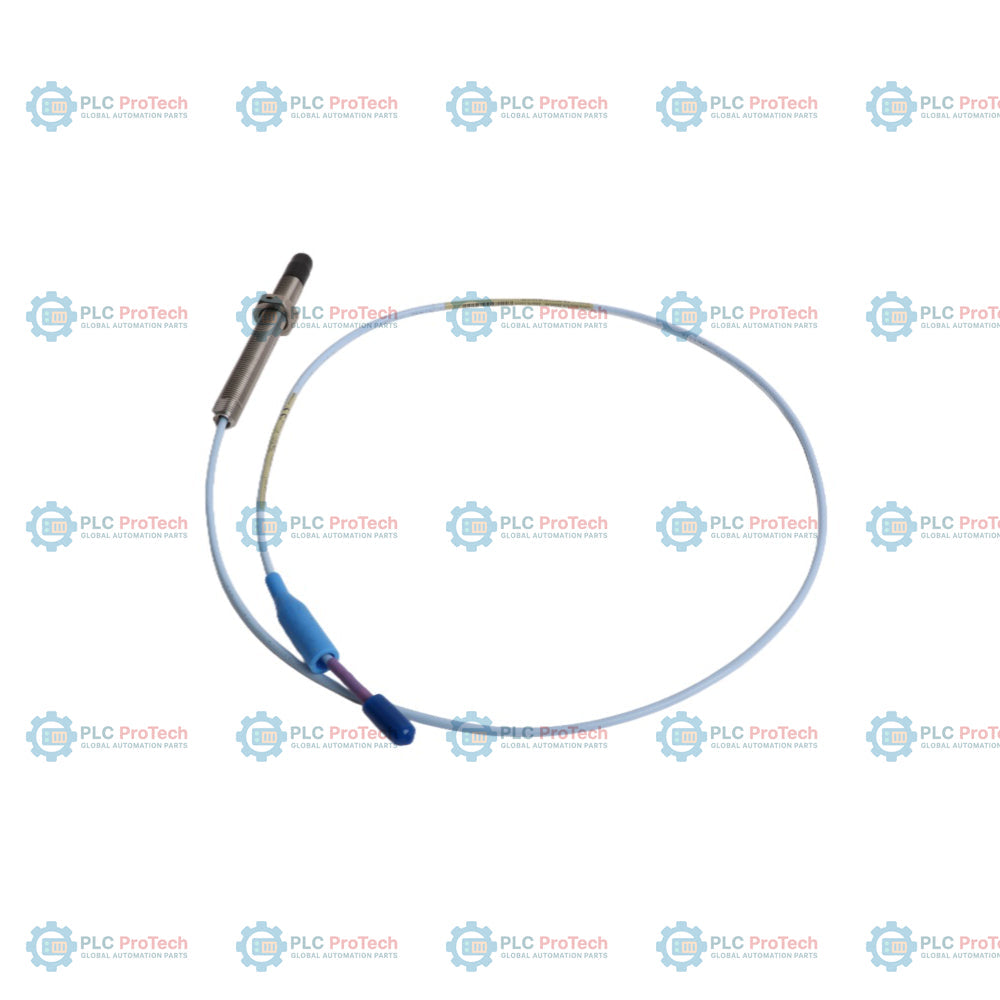

Il corpo della sonda in acciaio completamente filettato 1/2-20 UNF (opzione 00 non filettata), con un involucro da 3,0 pollici (opzione 30) e un cavo di collegamento da 1,0 m (opzione 10), identifica questa configurazione della sonda di prossimità 3300 XL da 11 mm 330701-00-30-10-02-05.

Questa configurazione specifica include un connettore coassiale ClickLoc miniaturizzato su un cavo coassiale standard isolato in FEP (opzione 02), fornito senza protezione del connettore né armatura protettiva. È certificata per l'impiego in aree pericolose nell'ambito del pacchetto di approvazioni multiple dell'opzione 05, inclusi gli standard ATEX, IECEx e CSA per installazioni a sicurezza intrinseca e non incendive. Il diametro della punta di 11 mm offre un intervallo lineare esteso di 4,0 mm rispetto ai sistemi standard da 8 mm, rendendola adatta a misurazioni di vibrazioni e posizione su scala maggiore nei macchinari rotanti.

Caratteristiche

• L'opzione 00 specifica una lunghezza non filettata di 0,0 pollici per il massimo innesto della filettatura nella staffa di montaggio o nell'alloggiamento della macchina.
• L'opzione 30 fornisce una lunghezza complessiva dell'involucro di 3,0 pollici, realizzata in resistente acciaio inossidabile AISI 304.
• L'opzione 10 fornisce un cavo coassiale integrato da 1,0 metro (3,3 piedi), isolato in FEP, per il collegamento diretto a un cavo di estensione 3300 XL da 11 mm.
• L'opzione 02 definisce un connettore coassiale ClickLoc miniaturizzato senza protezione del connettore, che utilizza un cavo triasse standard da 75 ohm.
• L'opzione 05 fornisce approvazioni multiple, rendendo questa sonda adatta all'impiego in aree pericolose di Classe I Divisione 1, Zona 0 e Zona 2.
• L'intervallo lineare esteso di 4,0 mm (160 mil) consente di gestire movimenti assiali e distanze dal bersaglio maggiori.

Applicazioni

• Monitoraggio delle vibrazioni dell'albero su grandi turbine a vapore, turbine a gas e compressori industriali.
• Misurazione della posizione della spinta assiale quando distanze maggiori dal bersaglio richiedono un intervallo lineare esteso.
• Monitoraggio dell'espansione differenziale su macchinari rotanti termici.
• Misurazioni della caduta e della posizione dello stelo nei compressori alternativi.
• Riferimento di fase (Keyphasor) e monitoraggio della velocità.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Mantenere una distanza minima di 2.5 mm (100 mils) tra la sonda e il target per posizionare l'uscita del sistema vicino al centro dell'intervallo lineare di -9 Vdc.
• Assicurarsi che l'impegno della filettatura dell'involucro della sonda sia sicuro. Serrare gli involucri standard 1/2-20 UNF alla coppia consigliata di 15.2 N-m (133 in-lb), facendo attenzione a non superare 45.2 N-m (400 in-lb).
• Evitare di far passare i cavi coassiali intorno a bordi metallici affilati. Rispettare il raggio minimo di curvatura di 25.4 mm (1.0 in) per evitare danni al conduttore interno.
• Assicurarsi che i collegamenti tra il cavo della sonda e il cavo di prolunga siano serrati a mano; non utilizzare pinze per serrare i connettori ClickLoc.
• Per applicazioni in aree pericolose, installare il sistema di prossimità in conformità ai disegni di controllo Bently Nevada 141092 (per installazioni a sicurezza intrinseca) o 140979 (per ambienti non incendiari).

Conformità e certificazioni

• EMC: norme EN 61000-6-2 (immunità industriale) ed EN 61000-6-4 (emissioni industriali) ai sensi della direttiva della Comunità Europea 2014/30/UE.
• RoHS: conforme alla direttiva europea 2011/65/UE e ai regolamenti China RoHS (SJ/T 11364-2024, periodo di utilizzo ecologico di 15 anni).
• Sicurezza funzionale: certificato per applicazioni SIL 2 (HFT = 0) e SIL 3 (HFT = 1) nell'ambito dei sistemi strumentati di sicurezza pertinenti.
• Certificazioni per aree pericolose (opzione 05): certificato da CSA (USA e Canada), ATEX e IECEx per la sicurezza intrinseca (Ex ia IIC T5...T1 Ga) e per ambienti non scintillanti/non incendiari (Ex nA/ec IIC T5...T1 Gc).
