Descrizione

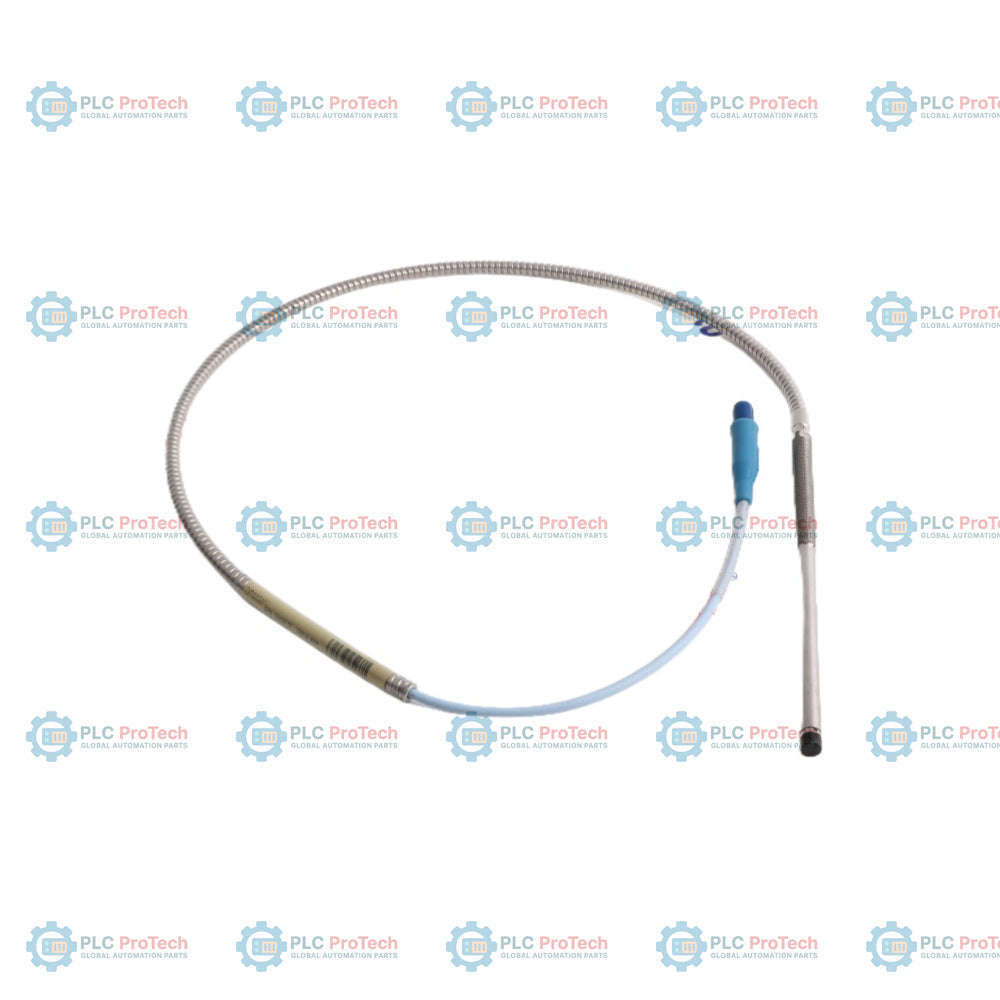

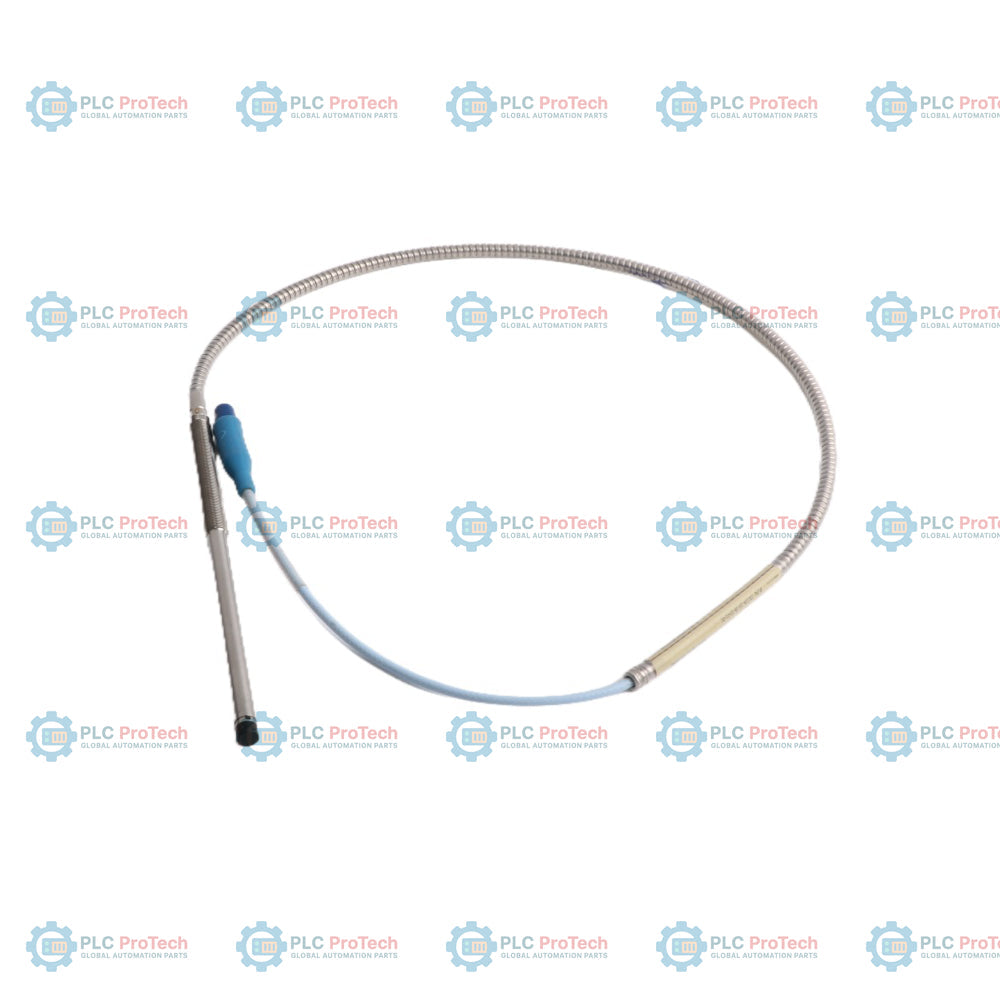

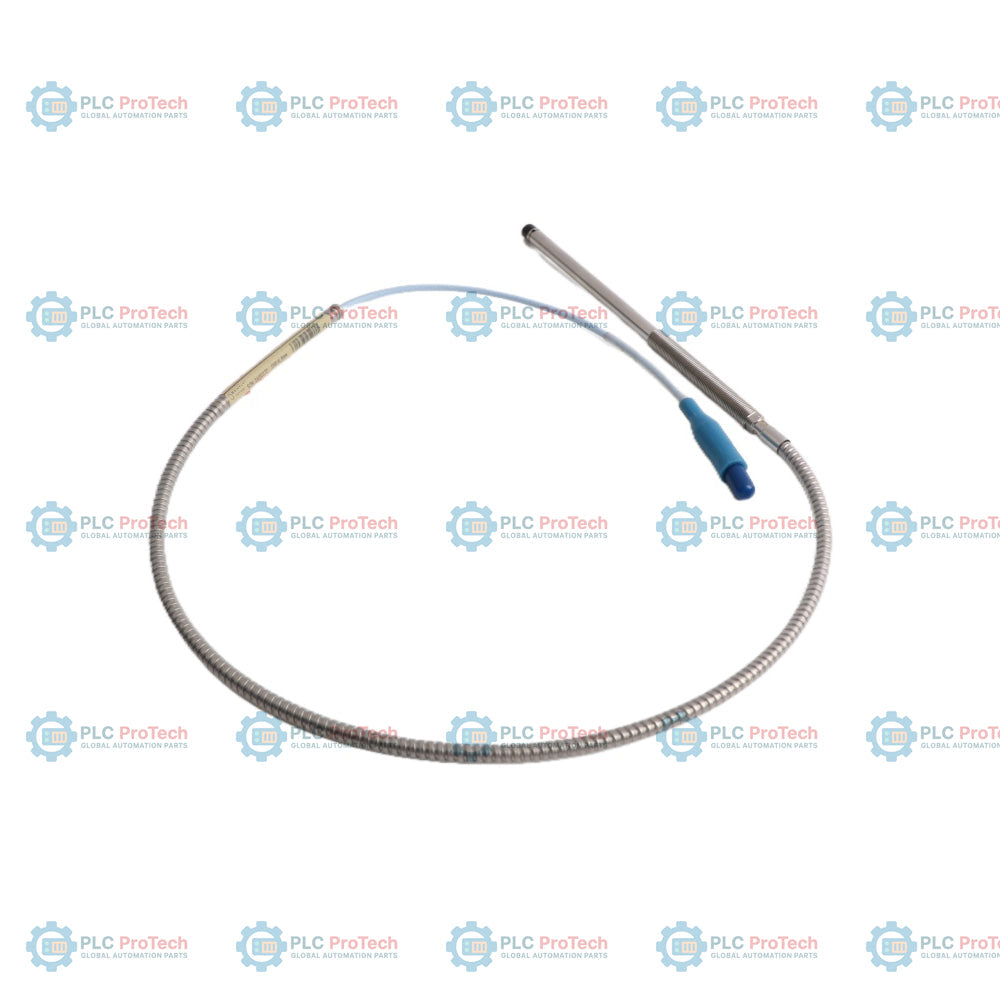

330104-10-19-10-02-00 specifica questa configurazione della sonda di prossimità metrica 3300 XL da 8 mm, con guaina integrata in acciaio inossidabile, sezione non filettata di 100 mm, lunghezza complessiva del corpo di 190 mm e cavo standard da 1,0 m terminato con un connettore coassiale ClickLoc miniaturizzato.

La guaina integrata in acciaio inossidabile di questo modello offre una robusta protezione meccanica contro abrasioni, schiacciamento e forti urti fisici in ambienti industriali impegnativi. A differenza delle configurazioni correlate dotate di cavi non corazzati o di un connettore con protezione in silicone, questa variante specifica combina la resistenza meccanica della guaina corazzata con una connessione coassiale ClickLoc standard priva di manicotto protettivo, risultando ideale per le installazioni all’interno di condotti o alloggiamenti di macchinari dove lo spazio esterno è limitato. Inoltre, essendo una variante con opzione 00, è destinata ad applicazioni generiche per le quali non sono richieste certificazioni per aree pericolose.

Caratteristiche

• Filettatura metrica di montaggio: Il corpo filettato M10 x 1 consente l’installazione diretta negli alloggiamenti metrici delle macchine.
• Protezione del cavo corazzata: La guaina integrata in acciaio inossidabile protegge il cavo coassiale da tagli, abrasioni e contaminanti ambientali.
• Sezione non filettata di 100 mm: Consente di regolare con precisione la profondità di posizionamento all’interno della staffa di montaggio o della parete della macchina.
• Lunghezza del corpo di 190 mm: Garantisce la portata necessaria per fori profondi o alloggiamenti dei cuscinetti con pareti spesse.
• Lunghezza del cavo di 1,0 metro: Configurazione con cavo corto progettata per essere abbinata a un cavo di prolunga 3300 XL corrispondente in un sistema trasduttore da 5 o 9 metri.
• Connettore coassiale ClickLoc: Il connettore maschio miniaturizzato placcato in oro garantisce una connessione RF sicura e a bassa perdita.
• Classe per uso generale: Configurazione con opzione 00, senza certificazioni per aree pericolose, che riduce i costi per le installazioni in aree sicure.

Applicazioni

• Misurazioni delle vibrazioni dell’albero e della posizione assiale nei macchinari con cuscinetti a film fluido.
• Sistemi di protezione per macchinari rotanti, come turbine a vapore e a gas, compressori, riduttori, pompe e generatori.
• Riferimento di fase Keyphasor e misurazioni della velocità.
• Monitoraggio delle vibrazioni radiali in condizioni fisiche severe o abrasive che richiedono cavi armati.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Coppia consigliata: serrare il corpo della sonda M10 x 1 a una coppia massima consigliata di 4,5 N-m (40 in-lb).
• Impegno della filettatura: la lunghezza massima di impegno della filettatura è di 15 mm. Non superare questo limite per evitare inceppamenti o danni meccanici.
• Raggio di curvatura del cavo: mantenere un raggio di curvatura fisico minimo di 25,4 mm (1,0 pollice) per il cavo coassiale armato.
• Procedura di regolazione del traferro: regolare il traferro della sonda a circa 1,27 mm (50 mil) o finché la tensione CC all'uscita del Proximitor non raggiunge circa -10 V CC.
• Instradamento del cavo: assicurarsi che il cavo armato sia fissato saldamente e instradato lontano dalle linee elettriche CA ad alta tensione per evitare interferenze.
