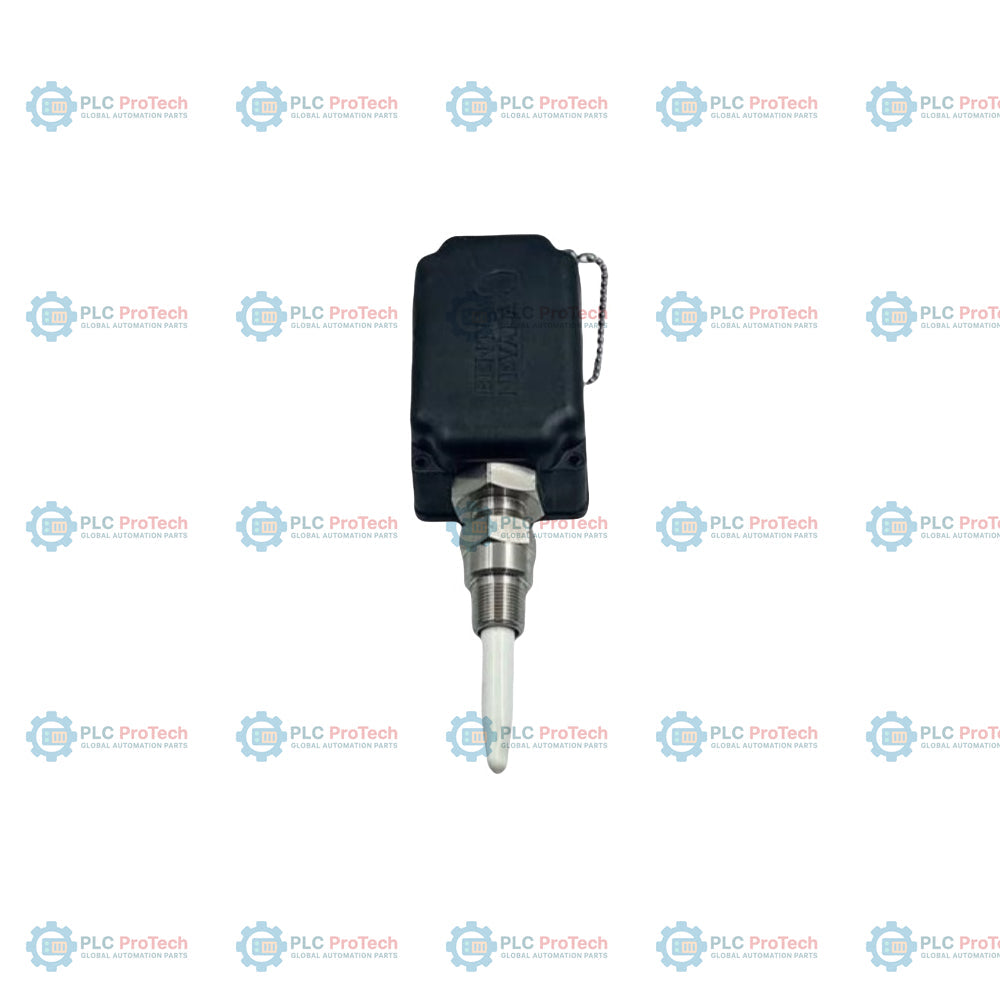

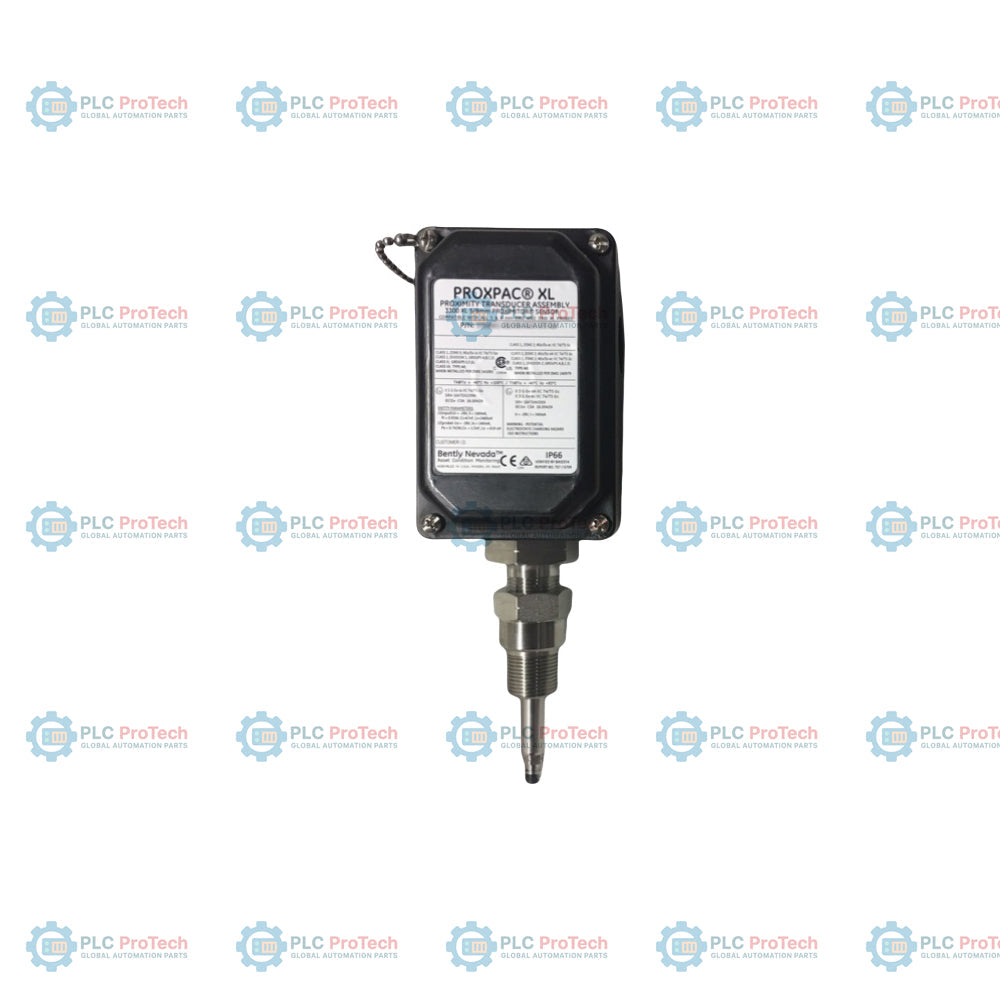

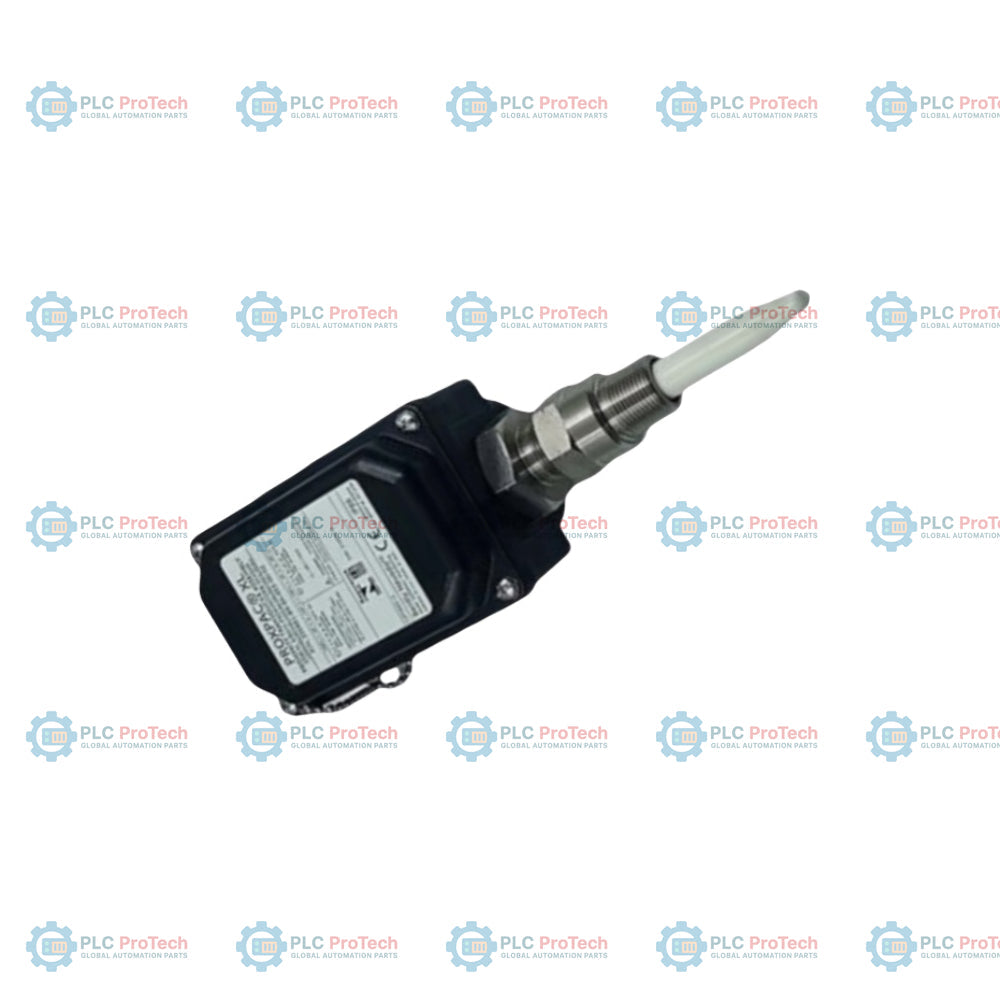

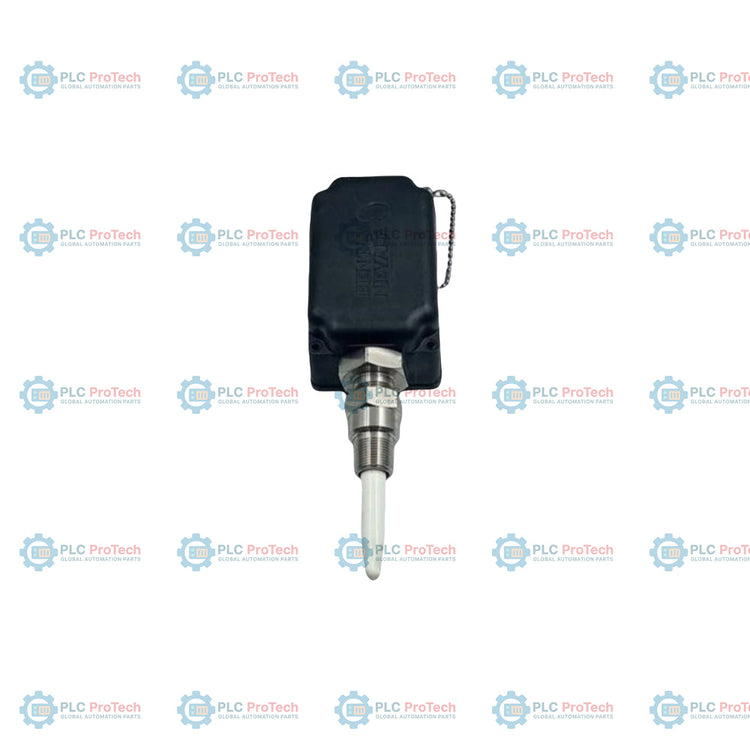

Bently Nevada 330880-28-15-35-00-02 PROXPAC XL Trasduttore di prossimità

Descrizione

L'opzione 28 (sonda 3300 XL da 8 mm con approvazioni multiple) e l'opzione 15 (adattatore distanziatore da 1,5 pollici) specificano questa configurazione del trasduttore di prossimità PROXPAC XL — 330880-28-15-35-00-02. Questo specifico gruppo trasduttore integrato presenta un manicotto di penetrazione della sonda da 3,5 pollici (89 mm) (opzione 35) abbinato a una filettatura di montaggio 3/4-14 NPT (opzione 02) e senza raccordi per guaine preinstallati (opzione 00). A differenza delle configurazioni standard che si affidano a cavi di prolunga separati e ad alloggiamenti Proximitor distanti, questo gruppo contiene sia la sonda 3300 XL da 8 mm sia il relativo sensore Proximitor in un unico alloggiamento protettivo autonomo. Questo design integrato riduce al minimo il rischio di attenuazione del segnale e semplifica l'installazione in ambienti industriali gravosi con macchinari rotanti.

Il corpo principale dell'alloggiamento è realizzato in solfuro di polifenilene (PPS) termoplastico rinforzato con fibra di vetro e contenente fibre conduttive. Questo composito termoplastico protegge il sensore interno, dissipa le cariche elettrostatiche e resiste ai solventi industriali aggressivi. Il cavo interno della sonda è costituito da un cavo triaxiale da 1 metro e 75 ohm, isolato in propilene etilenico fluorurato (FEP) e collegato mediante connettori ClickLoc in ottone placcato oro. L'alloggiamento è classificato per ambienti di tipo 4X e IP66 e impedisce all'acqua diretta da getti e all'umidità di raggiungere i punti di collegamento elettrico.

Caratteristiche

• Integrazione della sonda dell'opzione 28: Sonda di prossimità 3300 XL da 8 mm preinstallata con approvazioni multiple (CSA, ATEX e IECEx) per aree pericolose.
• Adattatore distanziatore dell'opzione 15: Include un adattatore distanziatore da 1,5 pollici (38 mm) per gestire specifici disallineamenti di montaggio sulla carcassa della macchina.
• Manicotto di penetrazione dell'opzione 35: La profondità fissa di penetrazione della sonda di 3,5 pollici (89 mm) garantisce una distanza precisa dalla superficie target.
• Filettatura di montaggio dell'opzione 02: È richiesta una filettatura esterna di montaggio standard 3/4-14 NPT per fissare l'adattatore distanziatore.
• Configurazione senza raccordi: L'opzione 00 fornisce due tappi ciechi e due rondelle al posto degli adattatori per guaine esterni.
• Proximitor integrato: elimina la necessità di un cavo di prolunga separato o di una scatola di giunzione esterna dedicata, instradando il cablaggio di campo direttamente al coperchio dell'alloggiamento.
• Alloggiamento PPS antistatico: il solfuro di polifenilene rinforzato con fibra di vetro contiene fibre conduttive per rinforzare il gruppo esterno e mettere a terra in sicurezza la carica statica.

Applicazioni

• Misurazione delle vibrazioni dell'albero e della posizione assiale su macchinari industriali rotanti ad alta velocità.
• Monitoraggio dei cuscinetti a film fluido in turbine a vapore, turbine a gas e grandi compressori centrifughi.
• Configurazioni per la protezione dei macchinari in cui lo spazio meccanico è limitato, eliminando la necessità di alloggiamenti Proximitor remoti.
• Ambienti industriali gravosi che richiedono protezione contro lavaggi con sostanze chimiche corrosive, umidità e temperature estreme.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Regolazione della distanza della sonda: Impostare la distanza iniziale della sonda sul punto medio dell'intervallo lineare di 2.0 mm (80 mils). Ciò corrisponde a una tensione di uscita di circa -10 Vdc (o a una distanza di 1.27 mm / 50 mils). Regolare il manicotto filettato prima di serrare il controdado.
• Limiti di coppia: Serrare il controdado del manicotto esterno della sonda a 39.3 N-m (350 in-lb) e il dado di ritenuta dell'alloggiamento a 29.5 N-m (260 in-lb) per mantenere la tenuta fisica e la stabilità meccanica.
• Messa a terra e schermatura: Collegare le schermature dei cavi di campo direttamente all'interno del coperchio dell'alloggiamento in PPS, utilizzando il rivestimento di messa a terra integrato e la piastra di ritenuta in acciaio inossidabile AISI 304.
• Gestione dell'umidità: Assicurarsi che tutti i fori di ingresso dei condotti inutilizzati nell'alloggiamento in plastica siano sigillati con i due tappi ciechi forniti. Instradare il condotto in ingresso verso il basso per evitare che umidità e condensa defluiscano direttamente nell'alloggiamento.

Conformità e certificazioni

• Marchio CE: Conforme alle direttive europee relative al marchio CE.
• Grado di protezione: grado di protezione dell'alloggiamento IP66 verificato secondo gli standard BASEEFA.
• Sicurezza intrinseca (EPL Ga/Gc/Dc): Ex ia IIC T4/T5 Ga; Ex ia IIIC T90C/T105C Dc; Classe I, Zona 0: AEx/Ex ia IIC T4/T5 Ga; Classe I, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III.
• Antincendio / Sicurezza aumentata (EPL Gc): Ex nA IIC T4/T5 Gc; Ex ec IIC T4/T5 Gc; Classe I, Divisione 2, Gruppi A, B, C, D; Classe I, Zona 2: AEx/Ex nA IIC T4/T5 Gc.
