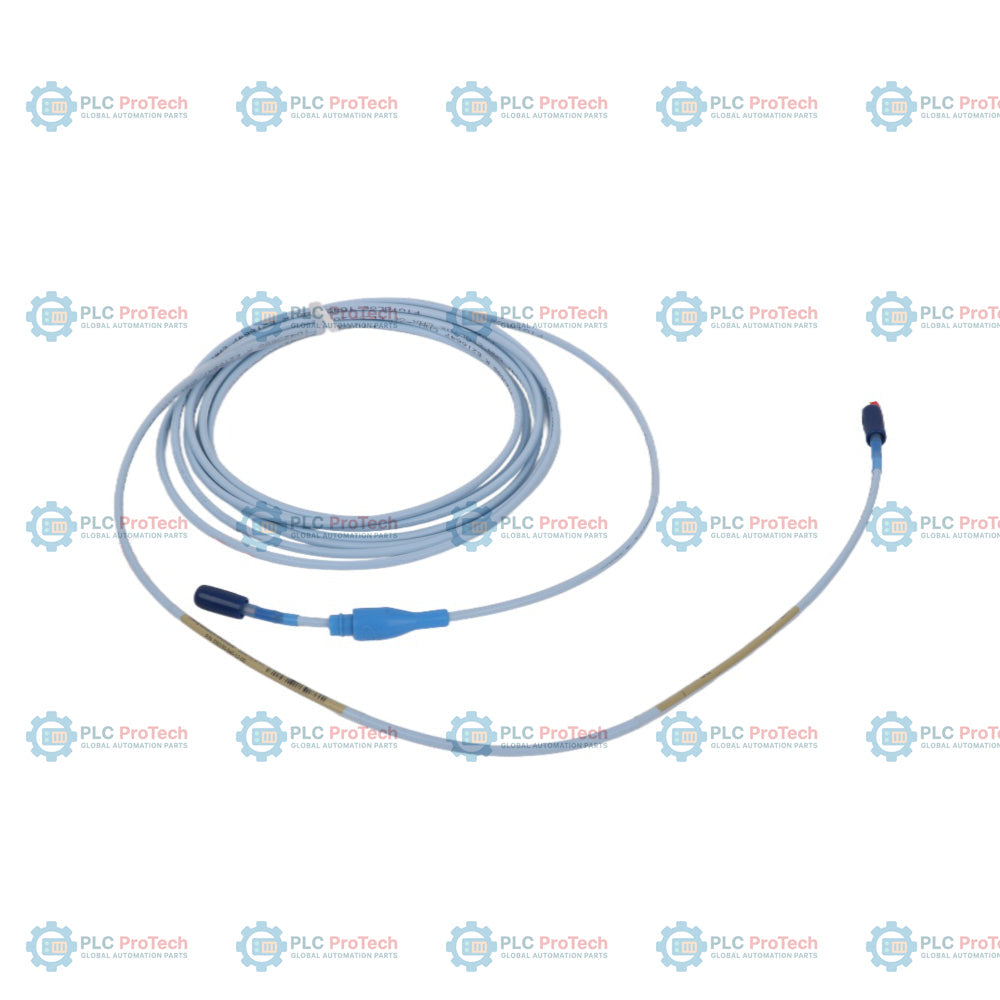

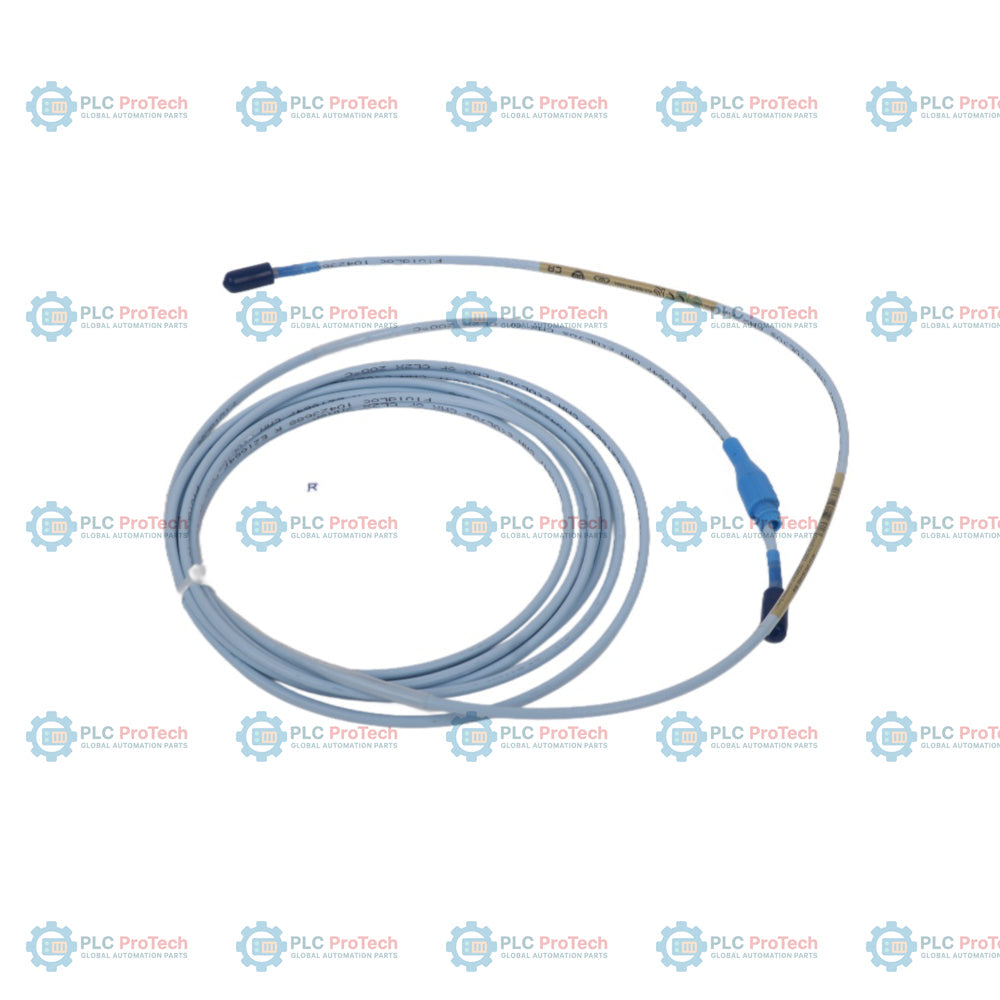

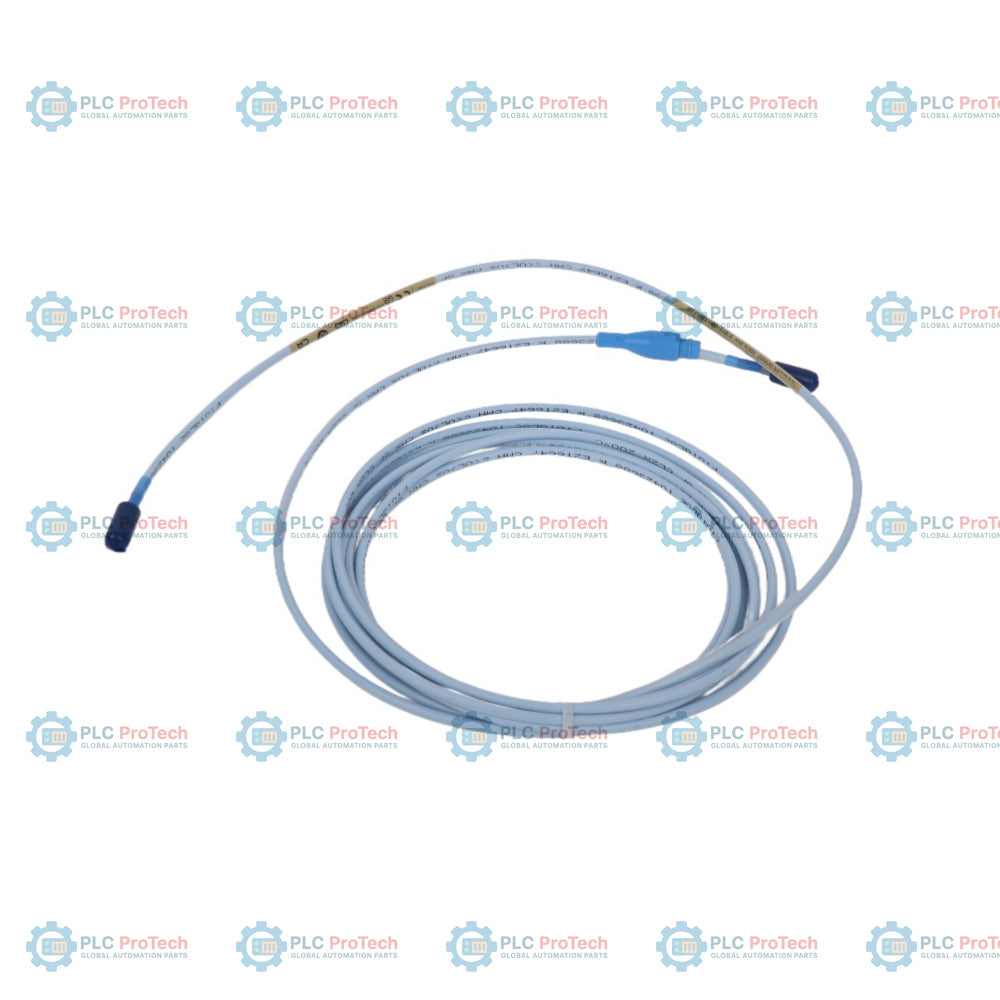

Bently Nevada 330130-40-00-00 3300 XL Cavo di prolunga standard

Descrizione

Il modello 330130-40-00-00 specifica una configurazione di cavo di prolunga standard con lunghezza di 4,0 m (13,1 ft) all'interno della famiglia di trasduttori di prossimità 3300 XL da 8 mm, con cablaggio coassiale non armato e costruzione per aree generiche non pericolose. Questo cavo funge da collegamento elettrico tra la sonda di prossimità e il sensore Proximitor, trasferendo segnali ad alta frequenza a correnti parassite con un'attenuazione minima.

Questa variante utilizza un isolamento in etilene propilene fluorurato (FEP), che resiste agli ambienti difficili e alle alte temperature. Si collega tramite connettori coassiali ClickLoc placcati in oro di Bently Nevada, stabilendo una connessione sicura che resiste all'allentamento indotto dalle vibrazioni senza richiedere strumenti speciali. Questa combinazione specifica di costruzione non armata e assenza di omologazioni per aree pericolose offre una soluzione semplice per le aree generiche degli impianti in cui è già presente una canalina di protezione meccanica.

Caratteristiche

• L'opzione 40 fornisce una lunghezza totale del cavo di 4,0 m (13,1 ft), conforme ai requisiti specifici dei sistemi con sonda e sensore Proximitor.
• L'opzione 00 specifica una configurazione standard con cavo coassiale non armato.
• L'opzione 00 indica che non sono richieste omologazioni speciali da parte di enti certificatori.
• L'isolamento in FEP offre un'elevata resistenza chimica e durata meccanica.
• I connettori coassiali ClickLoc placcati in oro offrono una connessione resistente alla corrosione e con innesto sicuro.
• Il design brevettato consente il serraggio manuale e impedisce l'autoallentamento negli ambienti con macchinari rotanti.

Applicazioni

• Sistemi di misurazione delle vibrazioni e della posizione assiale di turbomacchinari.
• Loop standard di protezione per macchinari rotanti industriali.
• Collegamento delle sonde di prossimità 3300 XL da 8 mm ai sensori Proximitor 3300 XL in aree non pericolose o generiche.
• Impianti di generazione elettrica, stabilimenti petrolchimici e asset per la raffinazione di petrolio e gas.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

Collegare i connettori coassiali serrandoli manualmente finché non scattano in posizione. Quando si collega un connettore dorato 3300 XL a un altro connettore dorato 3300 XL, non sono necessari strumenti. Assicurarsi che la lunghezza totale del sistema (lunghezza della sonda più lunghezza del cavo di prolunga) corrisponda alla lunghezza di calibrazione designata del sensore Proximitor (in genere 5,0 metri o 9,0 metri). Evitare pieghe strette durante il posizionamento; mantenere un raggio di curvatura minimo di 25,4 mm (1,0 in) per i cavi standard non armati.

Conformità e certificazioni

• Conforme alla direttiva RoHS
• Marcatura CE
