Descrizione

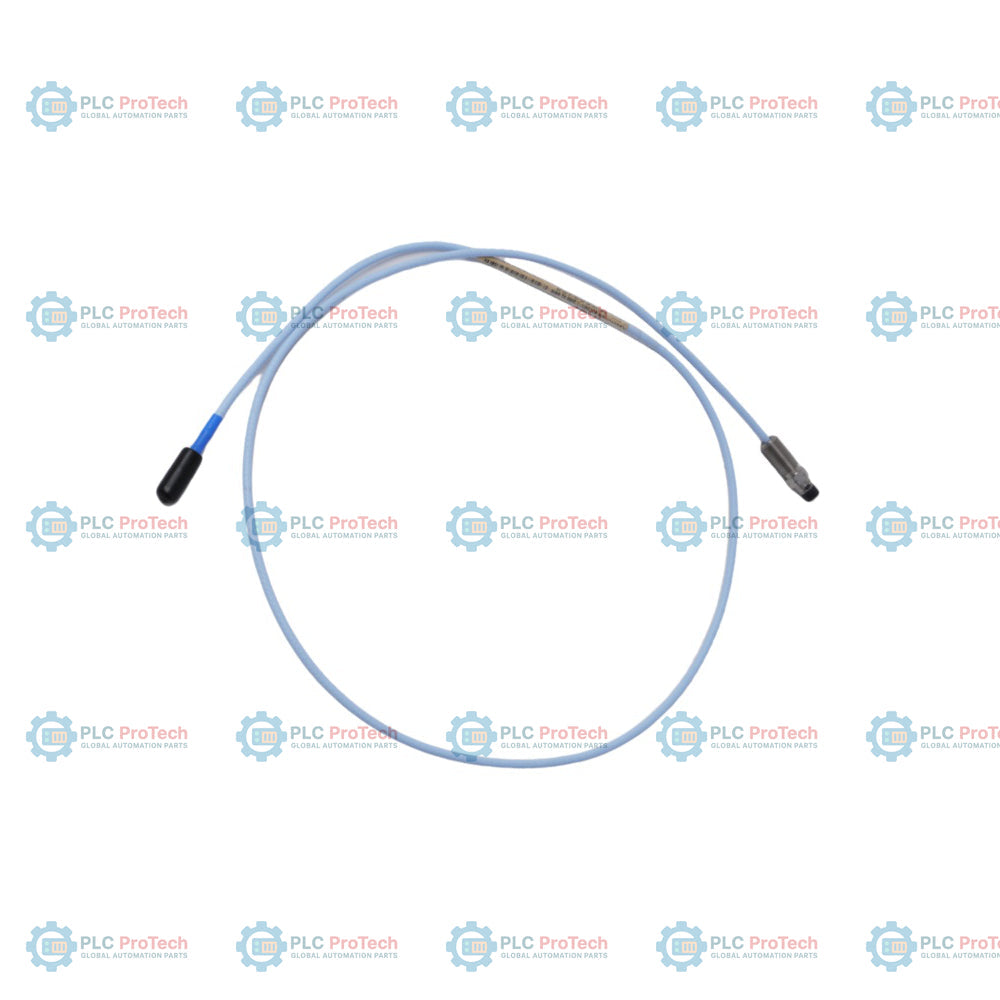

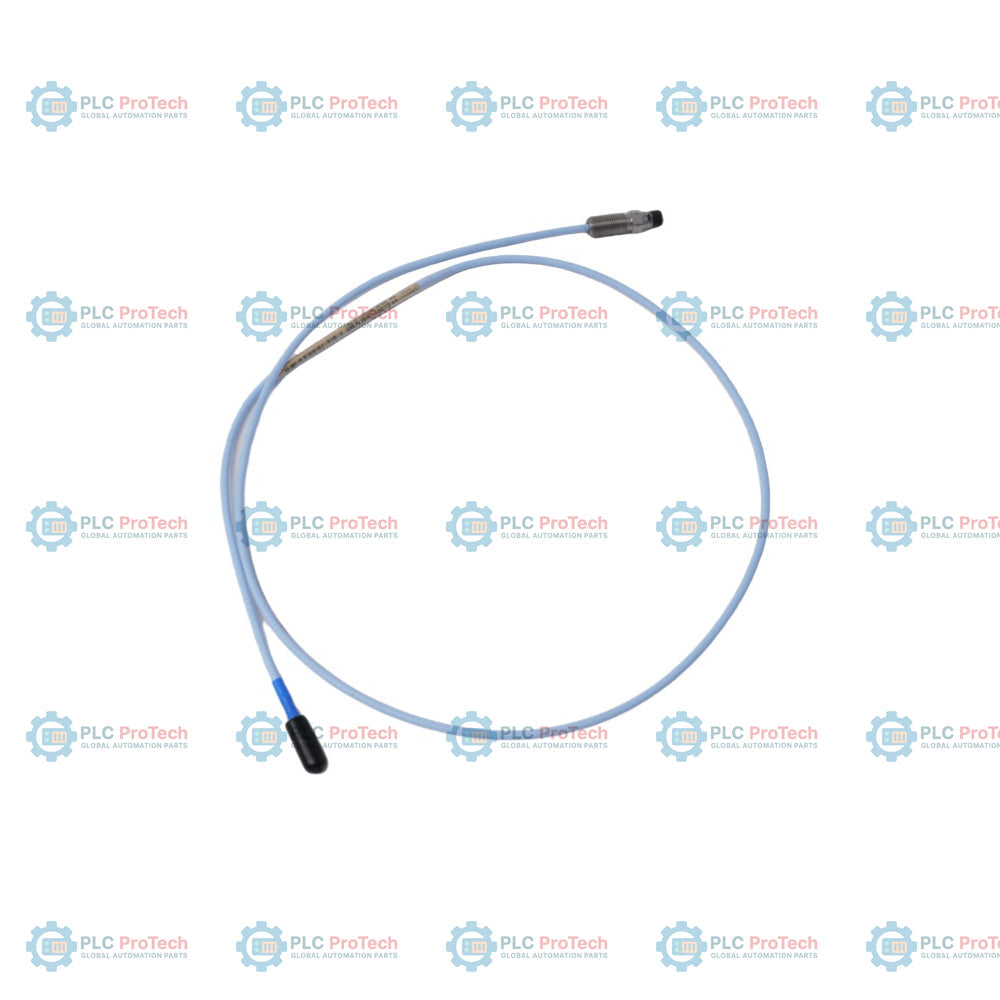

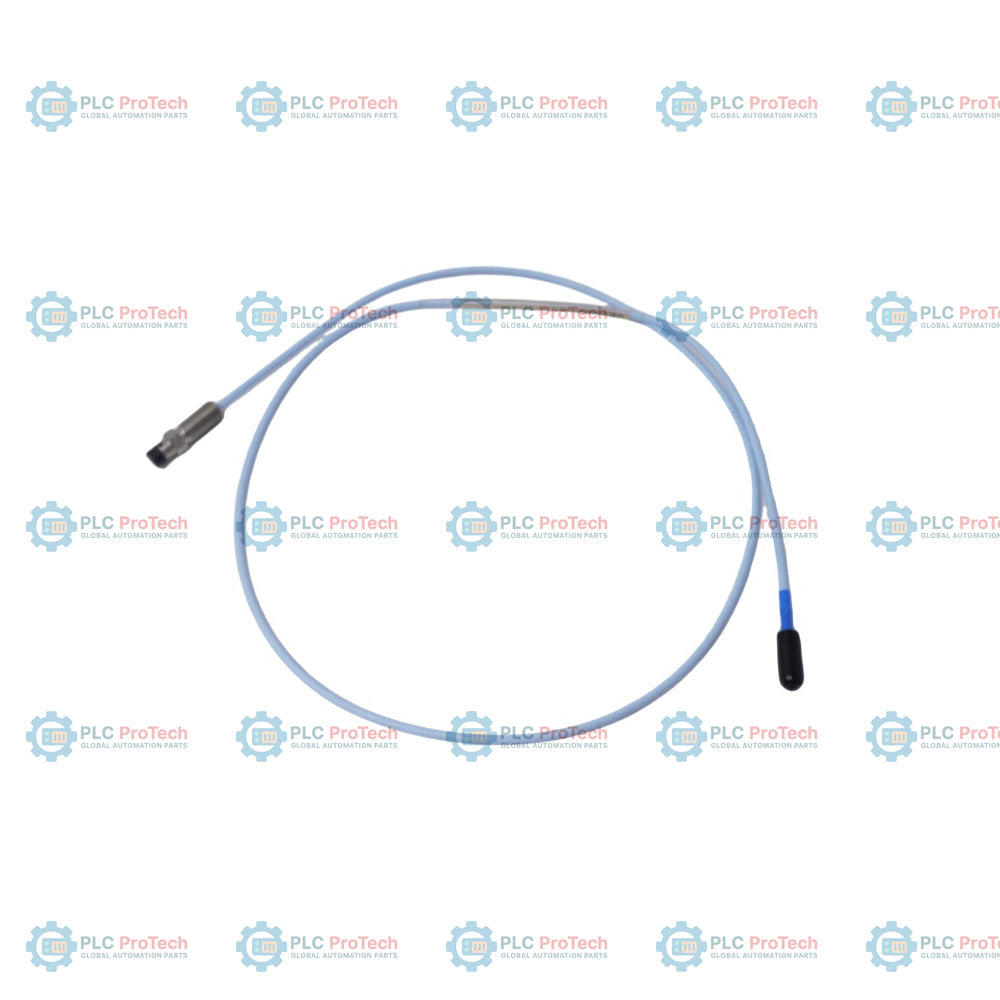

Il 330106-05-30-10-02-00 è un sonda di prossimità 3300 XL da 8 mm con montaggio inverso, progettata per la misurazione senza contatto dello spostamento tramite correnti parassite, della vibrazione dell'albero e della posizione assiale. Questa configurazione presenta una filettatura M10 x 1 (opzione 05), una lunghezza del corpo di 30 mm (opzione 30), una lunghezza totale del sistema di 1,0 metro (opzione 10), un connettore coassiale miniaturizzato ClickLoc senza protezione del connettore (opzione 02) ed è fornita senza omologazioni obbligatorie da parte di enti certificatori (opzione 00). È un componente fondamentale della catena di monitoraggio 3300 XL, progettato per interfacciarsi direttamente con il sensore Proximitor 3300 XL e i relativi cavi di prolunga, garantendo un monitoraggio accurato e continuo dei macchinari.

Le sonde con montaggio inverso sono progettate per l'installazione interna all'interno del corpo di una macchina, dove la sonda deve essere avvitata attraverso l'alloggiamento e fissata. La serie 330106 utilizza una filettatura M10 x 1 ed è costruita per resistere ad ambienti industriali gravosi. Un'installazione e una regolazione della distanza corrette sono essenziali per mantenere la linearità e l'accuratezza di calibrazione necessarie alla protezione di macchinari rotanti critici, tra cui turbine, compressori e motori di grandi dimensioni.

Caratteristiche

• Opzione 05 (dimensione della filettatura): filettatura di montaggio M10 x 1 per un'installazione sicura nelle applicazioni con montaggio inverso.
• Opzione 30 (lunghezza del corpo): lunghezza del corpo di 30 mm, adatta a specifiche profondità di montaggio e distanze dall'alloggiamento.
• Opzione 10 (lunghezza totale): lunghezza totale del sistema di 1,0 metro, compatibile con le configurazioni standard della catena di trasduttori 3300 XL.
• Opzione 02 (connettore/cavo): il connettore coassiale miniaturizzato ClickLoc garantisce una connessione del segnale sicura e affidabile senza l'ingombro aggiuntivo di una protezione del connettore.
• Opzione 00 (omologazione da parte di enti certificatori): configurazione standard senza ulteriori omologazioni richieste.
• Compatibilità: pienamente compatibile con i sensori Proximitor 3300 XL e i cavi di prolunga 3300 XL.
• Design robusto: realizzato per garantire elevata affidabilità nel monitoraggio continuo e a lungo termine dei macchinari rotanti.

Applicazioni

• Monitoraggio delle vibrazioni degli alberi di turbine e compressori.
• Misurazione della posizione assiale del rotore.
• Protezione generale dei macchinari rotanti.
• Macchinari critici per i quali è richiesto il montaggio interno (montaggio inverso).

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Assicurarsi che la distanza della sonda sia regolata correttamente secondo il manuale del sistema di trasduttori di prossimità 3300 XL.
• Durante l'installazione delle sonde con montaggio inverso, verificare che l'innesto della filettatura sia sufficiente e che il controdado sia serrato alla coppia indicata nelle specifiche.
• Instradare il cavo coassiale lontano da linee ad alta tensione o da fonti di interferenze elettriche.
• Il sistema 3300 XL richiede una sonda, un cavo di prolunga e un sensore Proximitor di lunghezza abbinata; verificare la lunghezza totale del sistema (in genere 5 m o 9 m) durante l'installazione.
