Descrizione

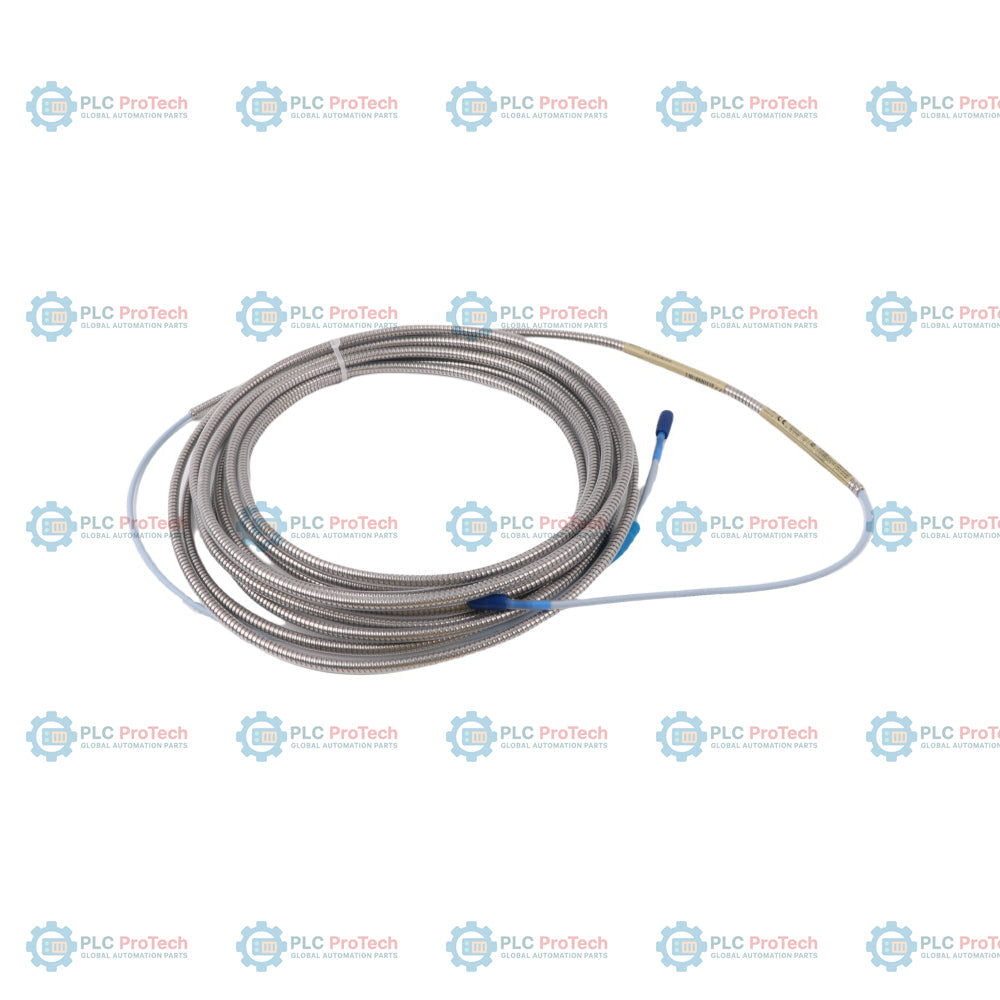

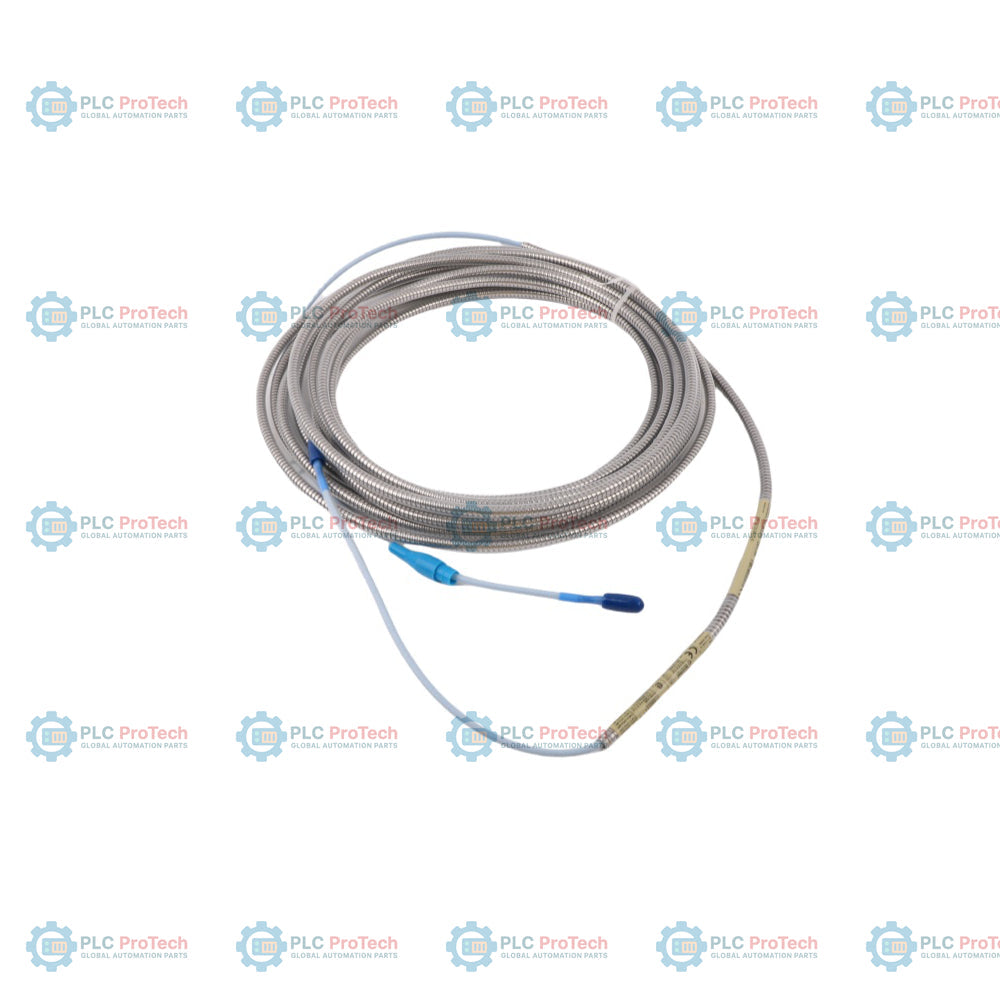

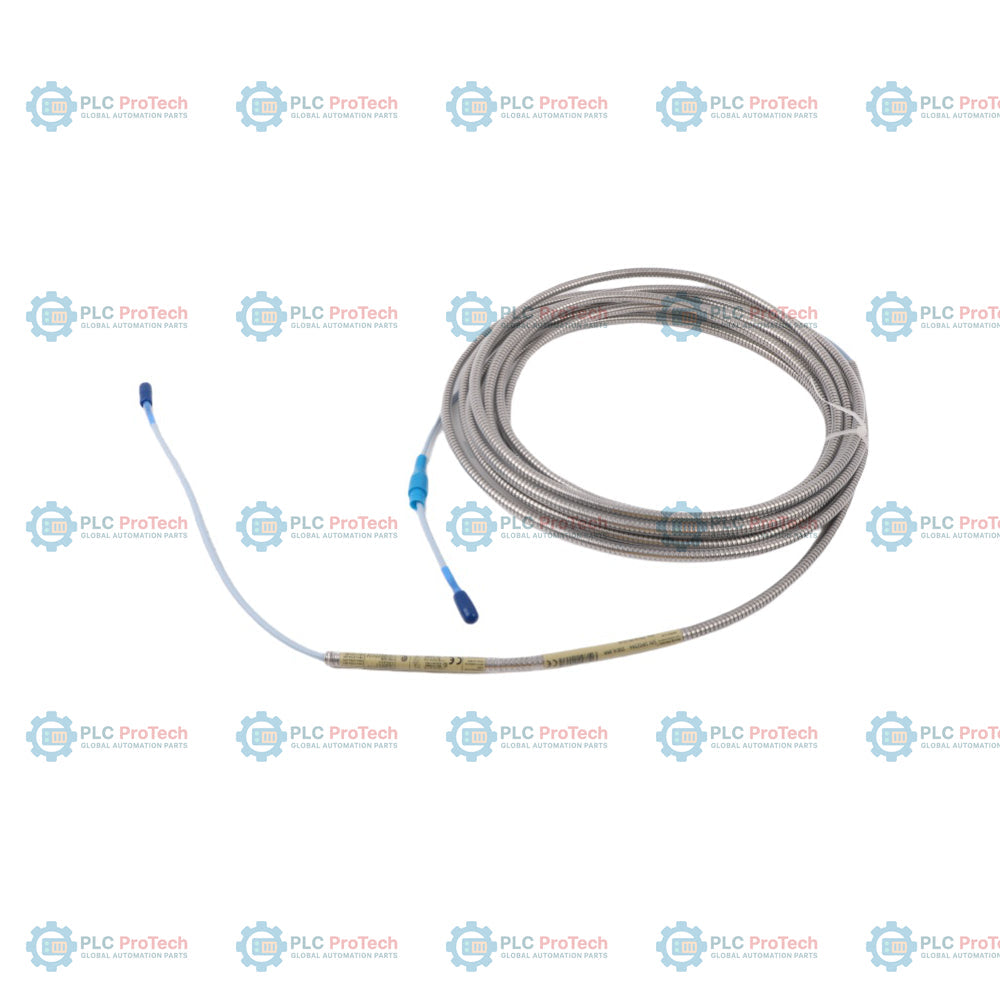

330130-080-03-05: configurazione del cavo di prolunga standard 3300 XL con lunghezza di 8,0 m, armatura integrata in acciaio inossidabile isolata in FEP con protezione del connettore in fluorosilicone e approvazioni CSA, ATEX e IECEx per aree pericolose.

A differenza di configurazioni correlate, come il cavo standard non armato (opzione 00) o le varianti non approvate (opzione 00 per l’approvazione dell’ente), questa unità offre protezione meccanica contro abrasioni e urti grazie alla guaina corazzata in acciaio inossidabile. La protezione integrata del connettore protegge il collegamento coassiale ClickLoc dall’umidità e dalla contaminazione da fluidi, rendendolo adatto ad ambienti di processo pericolosi con approvazioni dell’opzione 05.

Caratteristiche

• Lunghezza del cavo di 8,0 metri (26,2 piedi) (opzione 080) per circuiti di protezione di macchinari a distanza intermedia.
• Configurazione con opzione 03, dotata di armatura flessibile in acciaio inossidabile AISI 302 o 304, guaina esterna in FEP e protezione del connettore in fluorosilicone.
• Pacchetto di approvazione dell’ente, opzione 05, che comprende le certificazioni CSA, ATEX e IECEx per l’impiego in zone pericolose.
• Connettori coassiali “ClickLoc” in rame al berillio o ottone placcati in oro, per connessioni sicure e resistenti alla corrosione.
• Cavo triassiale da 75 ohm con isolamento in copolimero etilene-propilene fluorurato (FEP), progettato per preservare l’integrità del segnale.
• Il raggio minimo di curvatura standard del cavo, pari a 25,4 mm (1,0 pollice), consente il passaggio in alloggiamenti compatti delle macchine.

Applicazioni

Utilizzato come collegamento di estensione tra le sonde di prossimità Bently Nevada 3300 XL da 8 mm e i sensori Proximitor 3300 XL in applicazioni industriali pesanti, tra cui:

• Monitoraggio delle vibrazioni dell’albero di turbine a gas e a vapore.
• Misurazione delle vibrazioni e della posizione assiale di compressori centrifughi e assiali.
• Riduttori dei ventilatori delle torri di raffreddamento e protezione dei cuscinetti dei motori elettrici.
• Pompe per idrocarburi, espansori e riduttori industriali in impianti petrolchimici con aree pericolose.

Informazioni per l’ordine

Specifiche tecniche

Linee guida per l'installazione

Per garantire una trasmissione affidabile del segnale e proteggere i componenti fisici durante l'installazione, seguire queste regole di ingegneria sul campo:

• Mantenere un raggio minimo di curvatura del cavo di 25,4 mm (1,0 pollici) per prevenire danni ai conduttori interni o l'attenuazione del segnale coassiale.
• Utilizzare sempre il protettore integrato del connettore in fluorosilicone per proteggere il collegamento ClickLoc dalla contaminazione da fluidi e dall'ingresso di umidità.
• Assicurarsi che i connettori ClickLoc siano serrati a mano. Se si collega un connettore XL a un connettore in acciaio inossidabile non XL, serrare a mano più 1/8 di giro utilizzando delle pinze.
• Durante il montaggio, non superare la coppia massima nominale del connettore di 0,565 Nm (5 in-lbf).
• Assicurarsi che la lunghezza combinata della sonda di prossimità e del cavo di prolunga corrisponda alla lunghezza calibrata del sensore Proximitor (in genere 5,0 metri o 9,0 metri).

Conformità e certificazioni

Se ordinato con il pacchetto di approvazione Option 05, questo cavo di prolunga è certificato per l'uso in aree pericolose se abbinato a un sistema Proximitor 3300 XL approvato:

• CSA: Classe I, Zona 0/1/2, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III (a sicurezza intrinseca / non incendiario)
• ATEX/IECEx: Ex ia IIC T4/T5 Ga; Ex nA IIC T4/T5 Gc; Zona 0, Zona 2
• RoHS: Conforme alle direttive dell'Unione Europea sulla restrizione delle sostanze pericolose.
