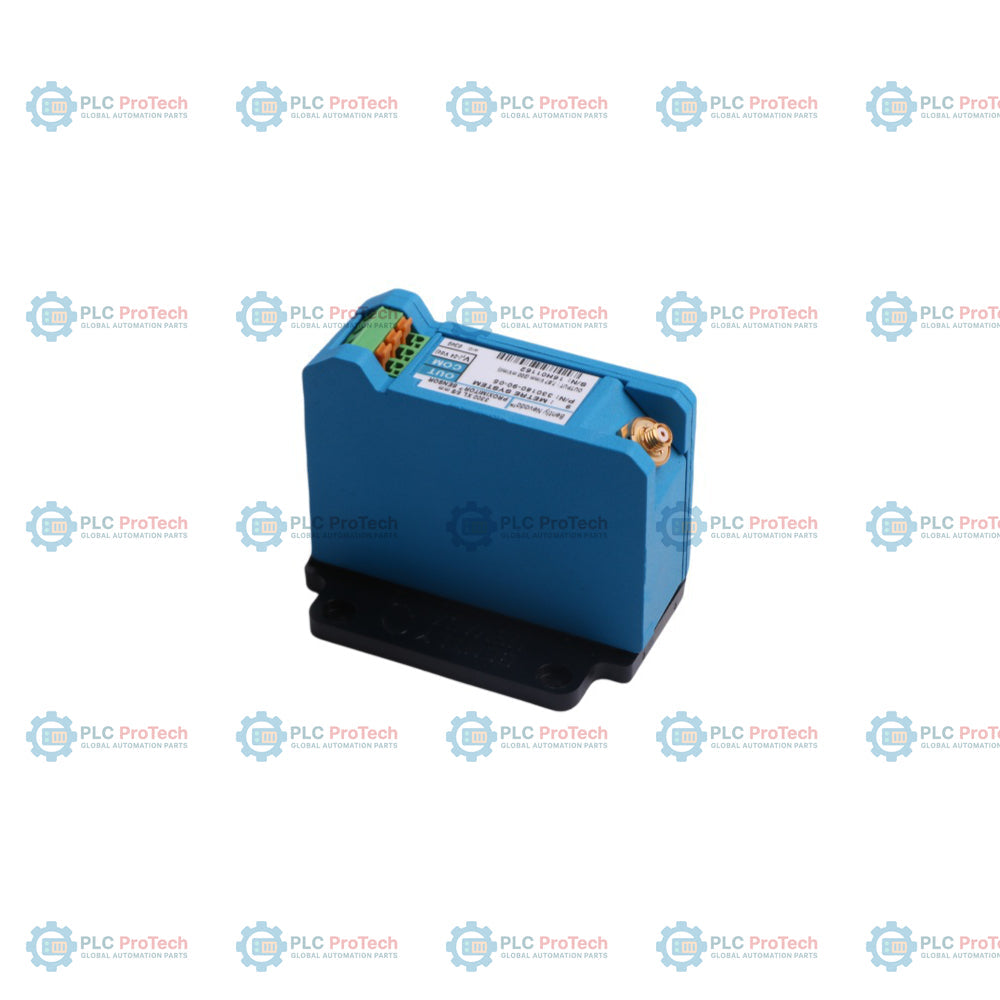

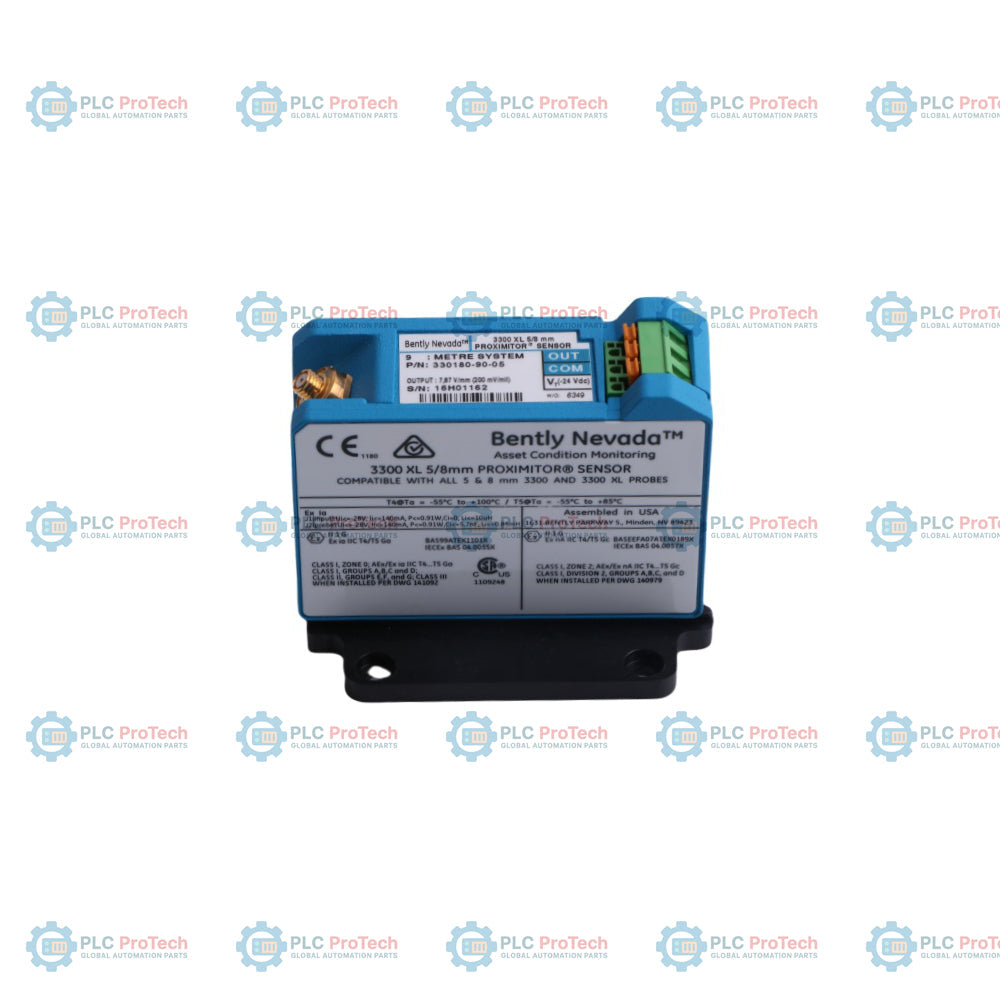

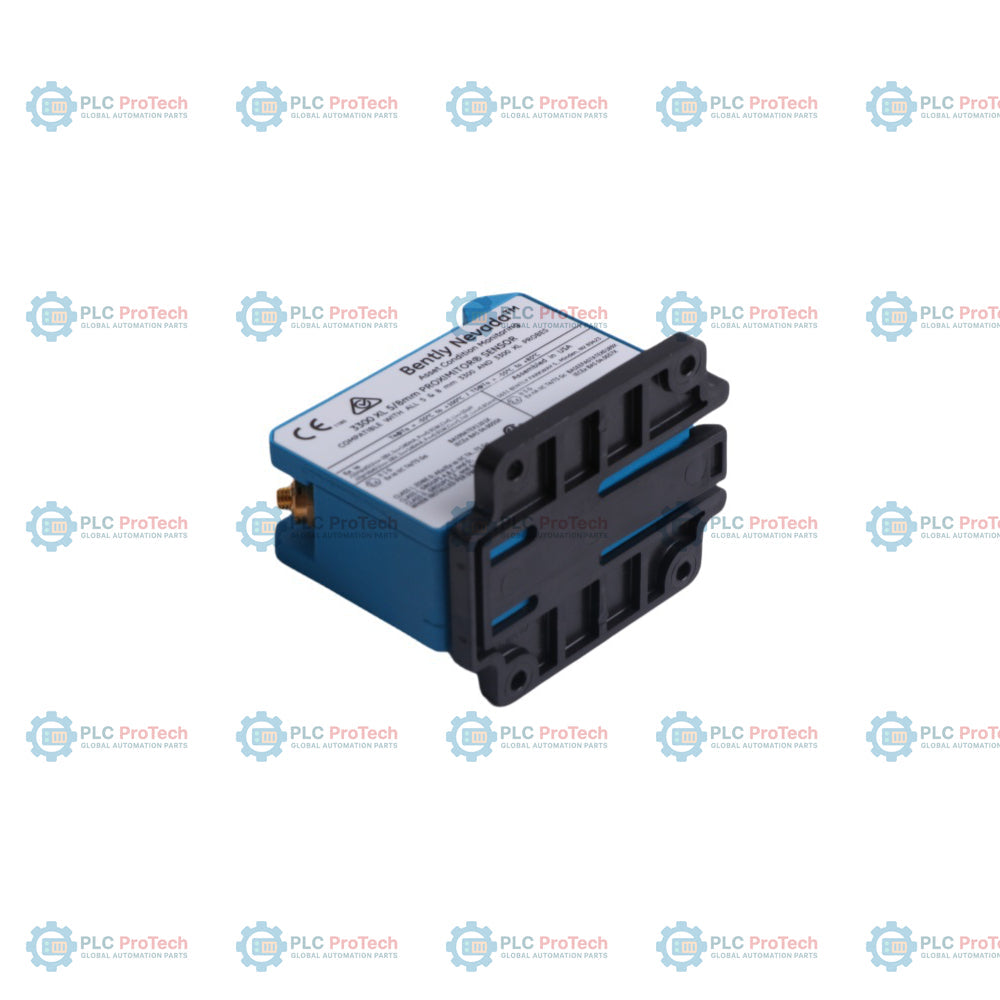

Sensore Proximitor Bently Nevada 330180-90-05 3300 XL

Descrizione

L'Opzione 90 (lunghezza del sistema di 9,0 metri, montaggio su pannello) e l'Opzione 05 (approvazioni CSA, ATEX, IECEx) specificano questa configurazione del sensore Proximitor 3300 XL — 330180-90-05. Questo sensore senza contatto è un modulo di condizionamento fondamentale per i sistemi di trasduttori di prossimità Bently Nevada 3300 XL, utilizzati per misurare le vibrazioni radiali dell'albero, la posizione della spinta assiale e la velocità dei macchinari industriali rotanti. L'unità contiene circuiti specializzati di oscillazione e demodulazione che generano un segnale a radiofrequenza, pilotano la sonda a correnti parassite collegata e condizionano il segnale di ritorno trasformandolo in una tensione analogica continua proporzionale alla distanza dinamica del traferro.

Questa variante con montaggio su pannello presenta una piastra di montaggio standardizzata a 4 fori, con un'impronta identica a quella dei precedenti modelli Proximitor, semplificando gli aggiornamenti dei sistemi legacy. La base di montaggio in alluminio offre un isolamento elettrico integrato, eliminando la necessità di piastre isolanti separate. Calibrato per sistemi da 9,0 metri, il modello 330180-90-05 richiede un abbinamento preciso con una sonda di prossimità 3300 XL da 8 mm e un cavo di prolunga la cui lunghezza fisica totale sia esattamente di 9,0 metri. La conformità all'Opzione 05 aggiunge una protezione certificata per luoghi pericolosi, consentendo un'installazione sicura secondo gli standard globali di sicurezza intrinseca e di apparecchiature antiscintilla o non incendive.

Caratteristiche

• La configurazione dell'Opzione 90 specifica una calibrazione per una lunghezza del sistema di 9,0 metri, compatibile con il montaggio su pannello a 4 fori.
• L'approvazione dell'ente per l'Opzione 05 garantisce sicurezza certificata per luoghi pericolosi secondo le approvazioni CSA, ATEX e IECEx.
• L'impronta standardizzata per il montaggio su pannello garantisce la compatibilità retroattiva con i sensori Proximitor Bently Nevada legacy.
• L'isolamento elettrico integrato nella base di montaggio elimina la necessità di hardware isolante separato.
• I connettori con morsettiera SpringLoc garantiscono collegamenti sicuri dei cavi sul campo senza richiedere strumenti di installazione speciali.
• L'immunità avanzata a RF/EMI soddisfa gli standard europei CE senza richiedere canaline schermate o involucri metallici specializzati.

Applicazioni

• Misurazioni delle vibrazioni radiali dell'albero e del posizionamento dinamico su turbine, compressori e pompe ad alta velocità.
• Monitoraggio della posizione della spinta assiale e dell'eccentricità dell'albero in applicazioni di generazione elettrica e petrolchimiche.
• Condizionamento continuo degli ingressi di velocità e dei tachimetri su motori industriali, generatori e ventilatori.
• Circuiti di monitoraggio della protezione dei macchinari collegati ai rack Bently Nevada della serie 3500.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Montare il sensore Proximitor su una superficie pulita e piana utilizzando la base integrata per il montaggio a pannello; la base di montaggio fornisce direttamente l'isolamento elettrico integrato.
• Utilizzare un cavo di cablaggio in campo schermato a triade, stagnato, a 3 conduttori, con sezioni dei fili comprese tra 0,2 mm2 e 1,5 mm2 (da 16 AWG a 24 AWG).
• Inserire i fili direttamente nella morsettiera SpringLoc; non sono necessari strumenti speciali di inserimento o serraggio.
• Limitare a un massimo di 305 metri (1000 piedi) il cablaggio totale in campo tra il sensore Proximitor e il sistema di monitoraggio, per evitare l'attenuazione del segnale ad alta frequenza.
• Assicurarsi che i cavi della sonda e di prolunga mantengano un raggio di curvatura minimo di 25,4 mm (1,0 pollice) durante il cablaggio.
• Per le aree pericolose, seguire gli schemi elettrici certificati per i requisiti di sicurezza intrinseca o di installazione non incendiva/antiscintilla.

Conformità e certificazioni

• Norme EMC: EN 61000-6-2 (immunità per ambienti industriali), EN 61000-6-4 (emissioni per ambienti industriali)
• Conformità ambientale: marchio CE, Direttiva RoHS 2011/65/UE, conformità China RoHS (EFUP 15 anni)
• Sicurezza funzionale: certificato SIL 2 (tolleranza ai guasti hardware HFT = 0), capacità SIL 3 in sistemi ridondanti (HFT = 1)
• Approvazioni per aree pericolose (Opzione 05): certificazioni CSA, ATEX e IECEx per installazioni a sicurezza intrinseca (ia) e non incendive/antiscintilla (nA, ec) in ambienti pericolosi di Classe I, Divisione 1/2 e Zona 0/2
