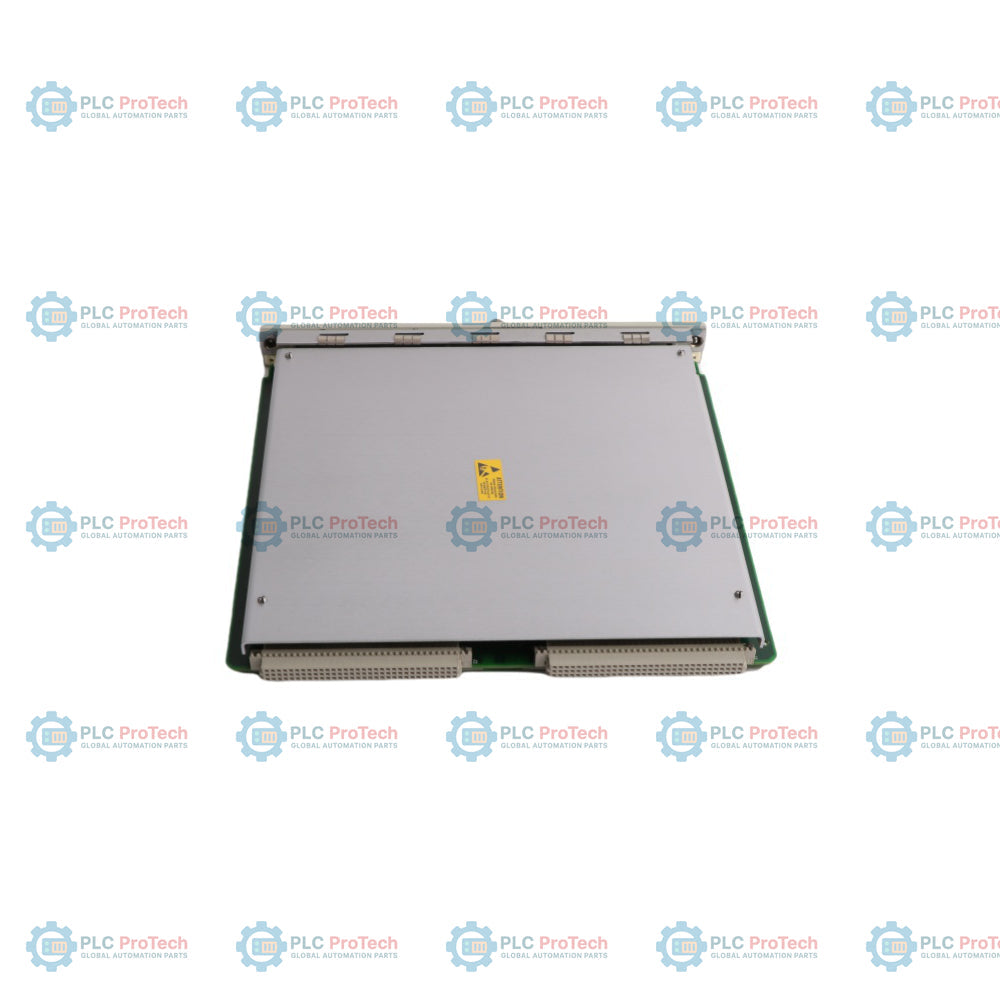

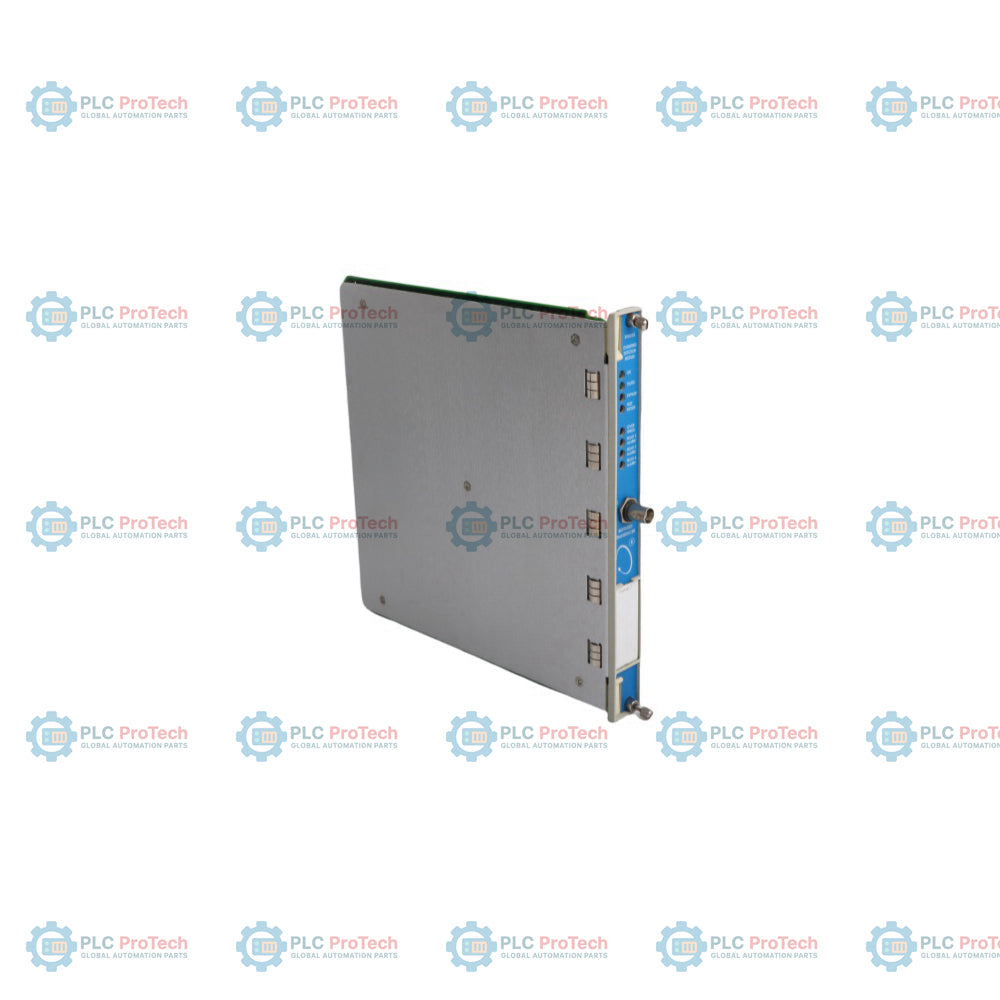

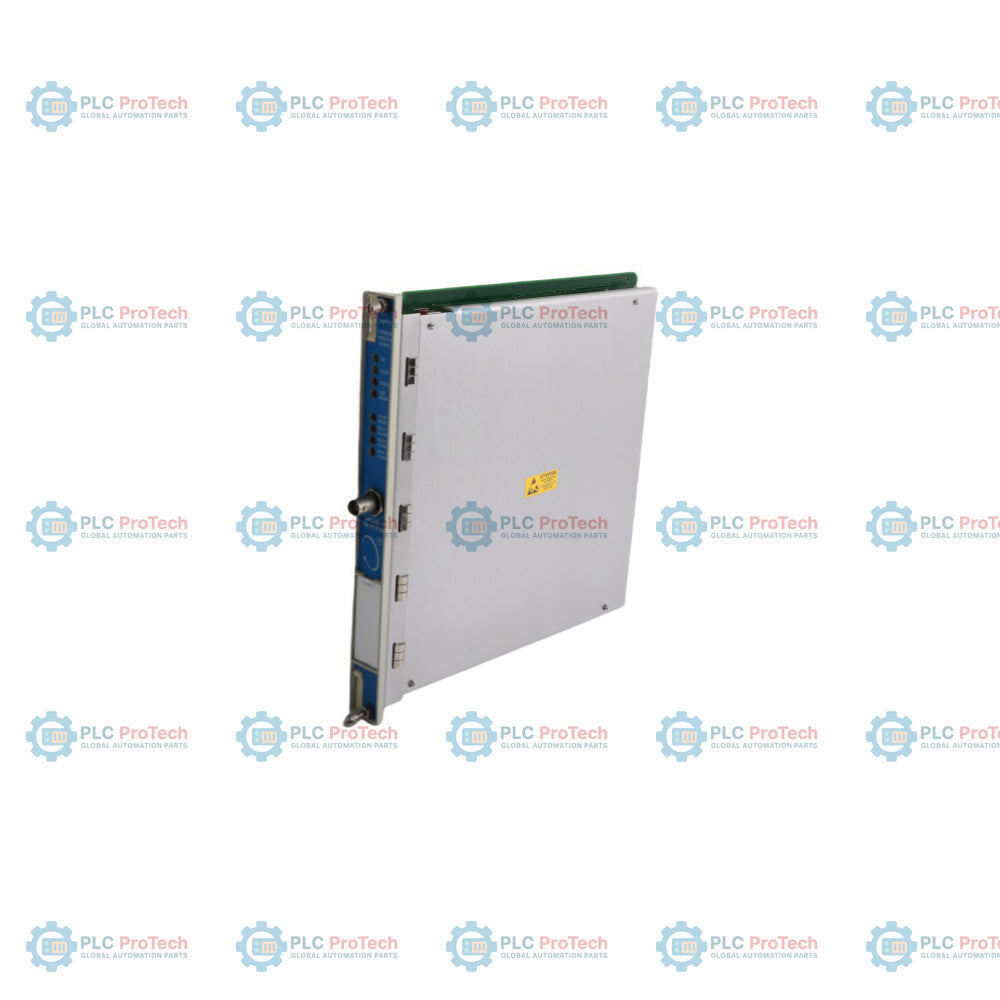

Il Bently Nevada 3500/53 133388-01 è un modulo tachimetrico ridondante ad alta affidabilità e a risposta rapida, progettato specificamente per la protezione delle macchine dal fuori giri all'interno del sistema di rilevamento delle macchine della serie 3500. Soddisfa i rigorosi requisiti degli standard 670 e 612 dell'American Petroleum Institute (API) per la protezione dal fuori giri.
Il 3500/53 il modulo accetta segnali d'ingresso provenienti da trasduttori con sonde di prossimità o da pick-up magnetici per monitorare continuamente la velocità di rotazione. È possibile combinare più moduli in un rack 3500 dotato di alimentatori ridondanti per creare un sistema con logica di votazione 2-su-2 o 2-su-3. Il modulo fornisce uscite in corrente proporzionali per registratori, uscite bufferizzate del trasduttore per la diagnostica e relè integrati a un polo e doppio contatto (SPDT) per azionare i sistemi di arresto di emergenza.
| Categoria | Parametro | Specifica |
| Produttore | Marchio | Bently Nevada |
| Modello/Codice prodotto | Codice prodotto | 133388-01 (3500/53) |
| Ingresso elettrico | Intervallo del segnale d'ingresso | Da +10,0 V a -24,0 V (limitato internamente) |
| Impedenza d'ingresso | 20 kOhm | |
| Consumo energetico | 8,0 watt, tipico | |
| Alimentazione del trasduttore | -24 Vcc, massimo 40 mA | |
| Trasduttori supportati | Sonde di prossimità | 3300 da 8 mm, 3300 da 16 mm HTPS, 7200 da 5 mm, 8 mm, 11 mm, 14 mm, 3300 RAM |
| Pick-up magnetici | Pick-up magnetici passivi | |
| Condizionamento del segnale | Risposta in frequenza | Da 1 a 255 eventi per giro, massimo 99.999 giri/min, ingresso massimo 20 kHz |
| Frequenza minima d'ingresso | Di prossimità: 0,0167 Hz (1 giri/min a 1 evento/giro); Pick-up magnetico: 3,3 Hz | |
| Precisione RPM | < 100 giri/min: ±0,1 giri/min; da 100 a 10.000 giri/min: ±1 giri/min; da 10.000 a 99.999 giri/min: ±0,01% | |
| Soglia automatica | Minimo 1 volt da picco a picco (per ingressi superiori a 0,0167 Hz) | |
| Soglia manuale | Selezionabile dall'utente da +9,9 Vcc a -23,9 Vcc; minimo 500 mV da picco a picco | |
| Isteresi | Selezionabile dall'utente da 0,2 a 2,5 volt | |
| Uscite e registratore | Uscita del registratore | Da +4 a +20 mA, proporzionale all'intervallo a fondo scala (giri/min) |
| Conformità di tensione | Intervallo da 0 a +12 Vcc ai capi del carico | |
| Resistenza di carico | Da 0 a 600 Ohm | |
| Risoluzione del registratore | 0,3662 uA per bit | |
| Errore del registratore | ±0,25% a temperatura ambiente; ±0,7% nell'intervallo di temperatura | |
| Frequenza di aggiornamento del registratore | Circa 100 ms | |
| Impedenza dell'uscita bufferizzata | 550 Ohm (connettore coassiale sul pannello frontale) | |
| Caratteristiche nominali del relè | Tipo di relè | A un polo, doppio contatto (SPDT) |
| Potenza massima commutata | cc: 120 W; ca: 600 VA | |
| Corrente massima commutata | 5 A (carico resistivo) | |
| Corrente minima commutata | 100 mA a 5 Vcc | |
| Tensione massima commutata | cc: 30 Vcc; ca: 250 Vca | |
| Durata dei contatti | 100.000 cicli a 5 A, 24 Vcc o 120 Vca | |
| Sigillatura e protezione | Sigillatura in resina epossidica; soppressori d'arco da 250 Vrms standard | |
| Allarmi | Setpoint degli allarmi | Allerta inferiore, allerta superiore, pericolo (fuorigiri) tramite software |
| Ritardi dei tempi di allarme | Meno di 30 ms oltre 300 Hz | |
| Limiti ambientali | Temperatura di esercizio | Da -30 Celsius a +65 Celsius (da -22 Fahrenheit a +149 Fahrenheit) |
| Temperatura di stoccaggio | Da -40 Celsius a +85 Celsius (da -40 Fahrenheit a +185 Fahrenheit) | |
| Umidità | 95%, senza condensa | |
| Caratteristiche fisiche | Dimensioni del modulo monitor | 241,3 mm x 24,4 mm x 241,8 mm (9,50 pollici x 0,96 pollici x 9,52 pollici) |
| Peso del modulo monitor | 0,82 kg (1,8 lb.) | |
| Dimensioni del modulo I/O | 241,3 mm x 24,4 mm x 99,1 mm (9,50 pollici x 0,96 pollici x 3,90 pollici) | |
| Peso del modulo I/O | 0,45 kg (1,0 lb.) |
Qual è la funzione principale di questo modulo?
Il modulo fornisce il rilevamento e la protezione ridondanti ad alta velocità dal fuorigiri delle macchine per asset rotanti industriali critici.
A quali standard API è conforme questo modulo?
È progettato per soddisfare i requisiti specifici di protezione dal fuorigiri descritti negli standard API 670 e 612.
Questo modulo può gestire ingressi provenienti da pickup magnetici?
Sì, accetta segnali provenienti da pickup magnetici passivi e da trasduttori standard con sonda di prossimità.
Qual è l'intervallo massimo di velocità supportato dal modulo?
Il modulo supporta un intervallo massimo a fondo scala di 99.999 giri/min e una frequenza d'ingresso fino a 20 kHz.
Quale logica di voto è consigliata per il sistema di rilevamento del fuorigiri?
Per ottenere affidabilità e tolleranza ai guasti ottimali, è altamente consigliata una configurazione del sistema con logica di voto 2 su 3.
Qual è il tempo di risposta tipico di un allarme?
Il ritardo dell'allarme è inferiore a 30 ms quando si opera al di sopra di una frequenza d'ingresso di 300 Hz.
Il modulo fornisce un'uscita analogica per il monitoraggio delle tendenze?
Sì, fornisce un'uscita analogica del registratore da +4 a +20 mA proporzionale all'intervallo di giri/min a fondo scala configurato.
Cosa succede se l'uscita del registratore subisce un cortocircuito?
Il funzionamento del modulo rimane completamente inalterato dai cortocircuiti sulla linea di uscita del registratore.
Quali sono le opzioni di configurazione della soglia per il rilevamento della velocità?
Dispone di una soglia automatica per segnali superiori a 0,0167 Hz e di una soglia manuale regolabile via software da +9,9 Vdc a -23,9 Vdc.
Quale tipo di relè interni viene utilizzato?
Il modulo utilizza relè unipolari a doppia direzione sigillati con resina epossidica, dotati di soppressori d'arco standard da 250 Vrms.
È possibile modificare gli stati dei relè?
Ogni relè può essere selezionato tramite interruttore per funzionare come normalmente eccitato o normalmente diseccitato.
Cosa indica una luce fissa sul LED Bypass?
Il LED Bypass indica che il modulo di rilevamento del fuorigiri è stato impostato in modalità bypass, sospendendo le uscite di intervento attive.
Questo modulo è sicuro per l'installazione in aree pericolose?
Sì, dispone delle certificazioni CSA/NRTL/C per ambienti pericolosi di Classe I, Divisione 2, Gruppi A, B, C e D.
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 3500/53 133388-01
Country of origin:United States
Product Type: Modulo di rilevamento del fuorigiri
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 820g
Dimensions: 241.3 mm x 24.4 mm x 241.8 mm
Shipping port: Xiamen
Warranty: 12 months
