Bently Nevada 330701-00-20-10-02-00 3300 XL Sonda di prossimità da 11 mm

Descrizione

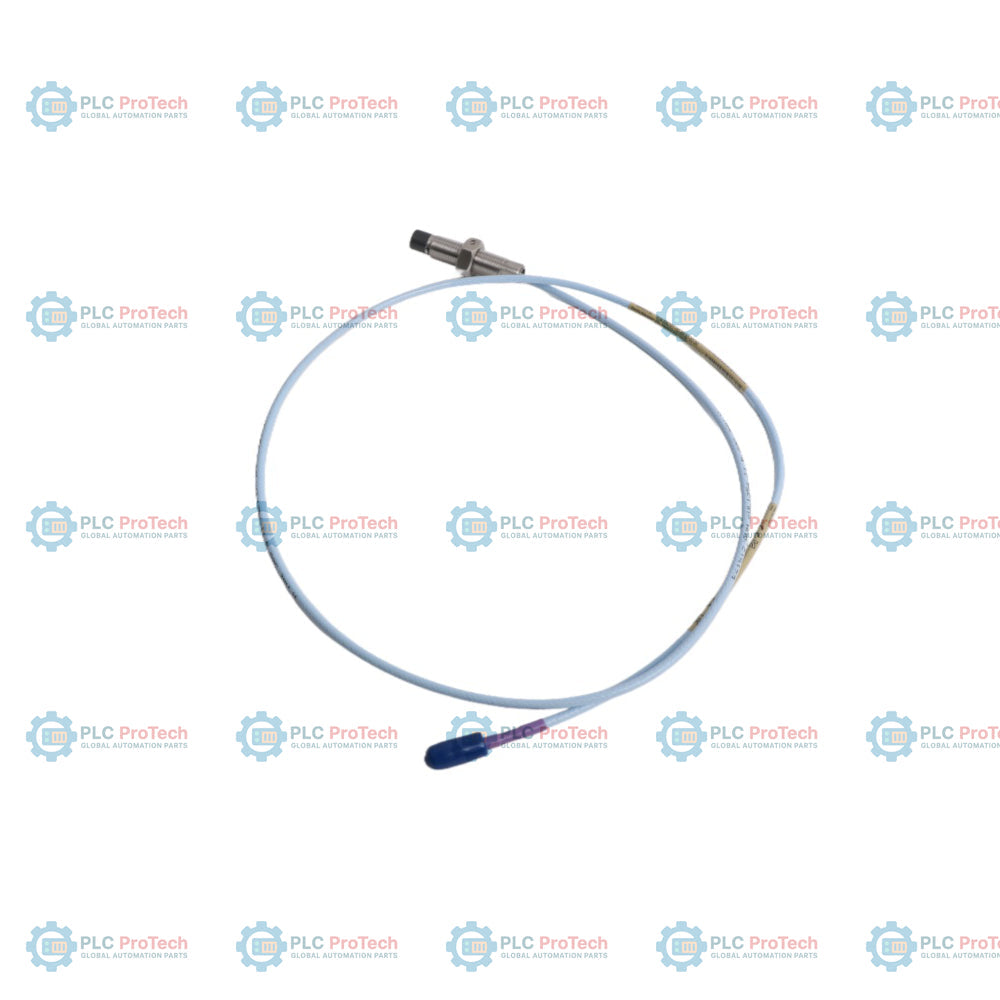

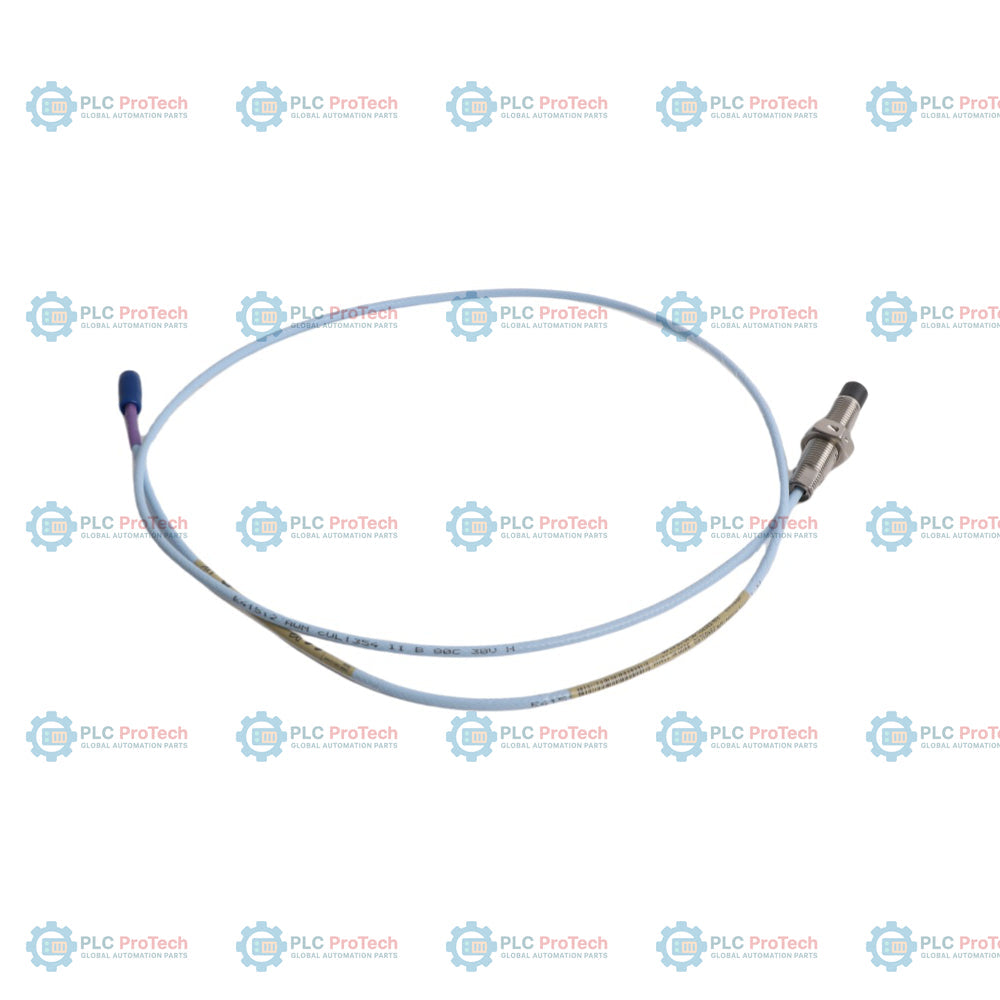

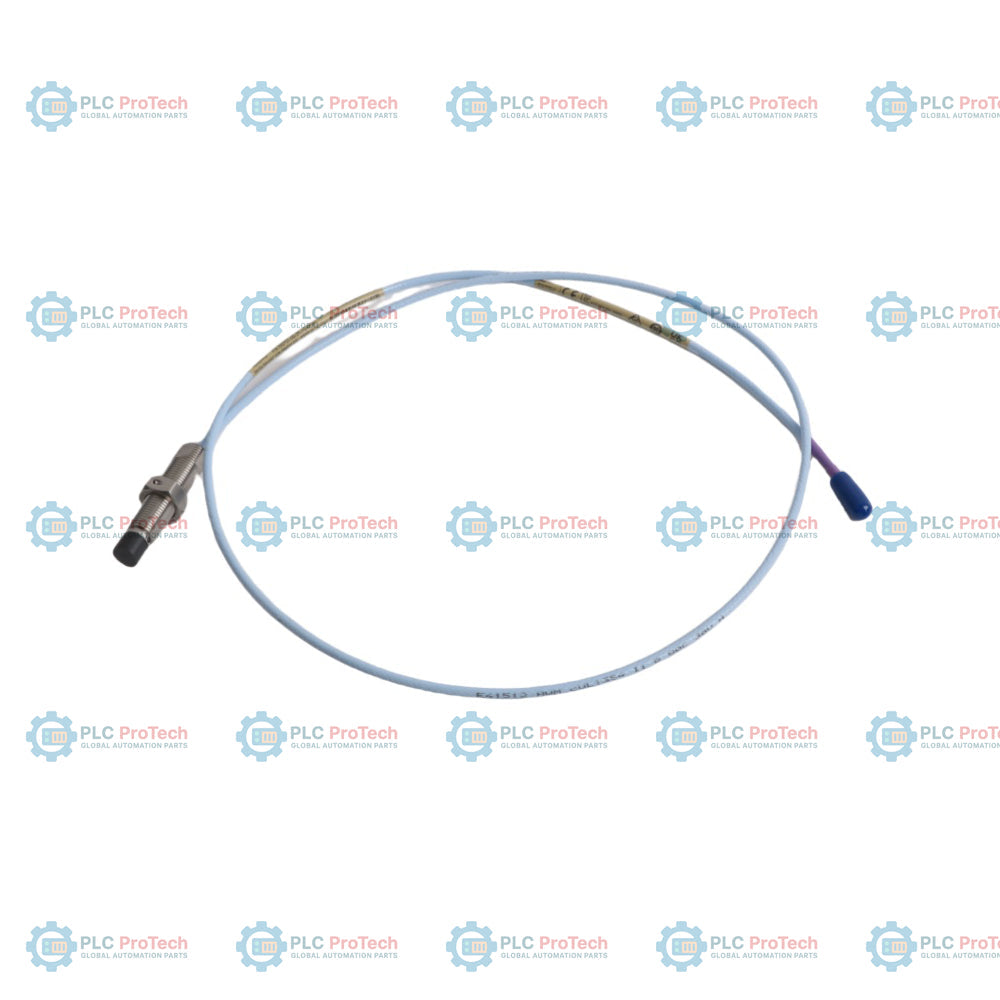

Il corpo della sonda in acciaio completamente filettato 1/2-20 UNF (opzione 00), con lunghezza del corpo di 2,0 in (opzione 20) e lunghezza totale di 1,0 m (opzione 10) - 330701-00-20-10-02-00 è una configurazione di sonda di prossimità 3300 XL 11 mm a correnti parassite senza contatto. Questo gruppo opera all'interno di un sistema di trasduttori 3300 XL 11 mm per misurare le vibrazioni dell'albero, la posizione assiale e il movimento del rotore su macchinari rotanti. Dotata di cavo triassiale standard e connettore coassiale ClickLoc miniaturizzato senza protezione del connettore (opzione 02), questa configurazione è adatta alle installazioni in cui non sono richieste approvazioni di enti per aree pericolose (opzione 00).

Rispetto a configurazioni alternative come la sonda 330702, che include un'armatura in acciaio inossidabile, o ad altri segmenti dotati di protezioni del connettore integrate in fluorosilicone, questa sonda senza armatura viene utilizzata in ambienti puliti con passaggio in canaline standard. L'opzione con lunghezza totale di 1,0 m si abbina ai cavi di prolunga standard 3300 XL da 4,0 m per formare un sistema completo da 5,0 m, in linea con la calibrazione di un sensore Proximitor standard 3300 XL 11 mm.

Caratteristiche

• Configurazione della filettatura: filettatura 1/2-20 UNF-2A con lunghezza non filettata di 0,0 in (corpo completamente filettato) e lunghezza complessiva del corpo di 2,0 in.
• Protezione fisica: struttura del cavo standard triassiale senza armatura esterna in acciaio inossidabile, che facilita il passaggio attraverso una normale canalina protettiva.
• Tipo di connessione: il connettore coassiale ClickLoc miniaturizzato placcato in oro garantisce una solida terminazione elettrica al cavo di prolunga.
• Lunghezza standard: lunghezza complessiva di 1,0 metro (3,3 piedi), progettata per l'integrazione in configurazioni di sistemi di trasduttori da 5,0 metri.
• Versione per aree generiche: la configurazione dell'opzione 00 è selezionata per applicazioni industriali in cui non sono richieste certificazioni per aree pericolose.

Applicazioni

• Misurazioni delle vibrazioni dell'albero e della posizione assiale su macchinari rotanti.
• Monitoraggio del movimento del rotore e dell'espansione termica in turbine a vapore e turbine a gas industriali.
• Misurazioni del gioco dei cuscinetti a film fluido in compressori centrifughi, generatori e pompe di grandi dimensioni.
• Monitoraggio della protezione dei macchinari in impianti industriali, centrali di generazione elettrica e impianti di trattamento delle acque.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Montaggio: Montare in una staffa filettata o nell'alloggiamento della macchina. Serrare la filettatura 1/2-20 UNF con una chiave dinamometrica alla coppia consigliata di 15.2 N-m (133 in-lb). Non superare la coppia massima nominale di 45.2 N-m (400 in-lb) per evitare la deformazione dell'involucro.
• Instradamento del cavo: Mantenere un raggio minimo di curvatura del cavo di 25.4 mm (1.0 in) per evitare danni alla struttura triassiale isolata in FEP. Instradare il cavo standard non armato attraverso una guaina protettiva per proteggerlo da danni fisici, usura abrasiva e sollecitazioni meccaniche.
• Collegamento del connettore: Collegare il connettore ClickLoc maschio miniaturizzato del cavo della sonda al connettore ClickLoc femmina del cavo di prolunga. Serrare a mano fino a ottenere un accoppiamento saldo. Per impedire l'ingresso di olio e umidità, installare una protezione per connettori oppure avvolgere con nastro siliconico autoagglomerante se esposto a fluidi.
• Distanza della sonda: Impostare la distanza tra la sonda e il bersaglio utilizzando uno spessimetro fisico oppure misurando la tensione di uscita CC del sensore Proximitor. La distanza tipica consigliata di 2.5 mm (100 mils) corrisponde a una tensione CC di circa -10 Vcc.

Conformità e certificazioni

• Compatibilità elettromagnetica: Conforme alla Direttiva EMC 2014/30/UE dell'Unione europea e ai requisiti delle norme EN 61000-6-2 (immunità per ambienti industriali) ed EN 61000-6-4 (emissioni per ambienti industriali).
• Conformità RoHS: Conforme alla Direttiva RoHS 2011/65/UE dell'Unione europea.
• FCC Parte 15: Conforme ai requisiti FCC Parte 15 degli Stati Uniti.
