Descrizione

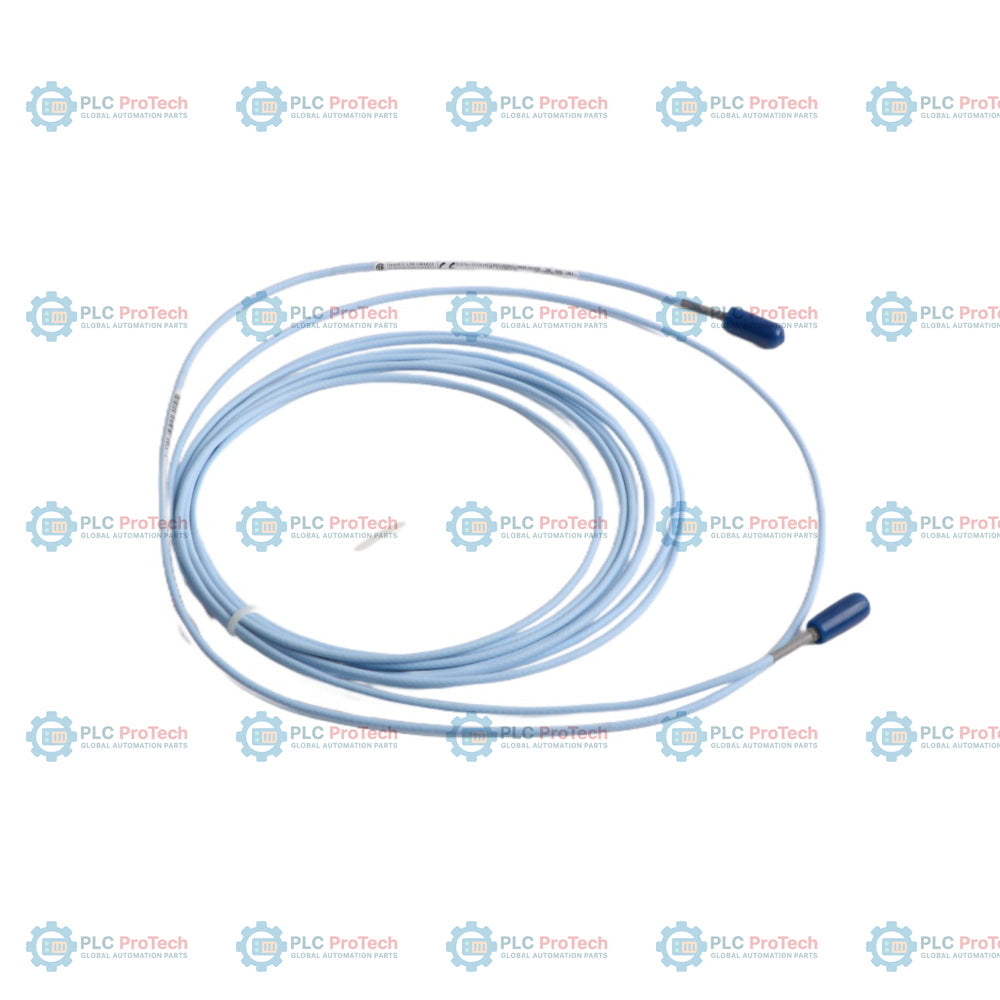

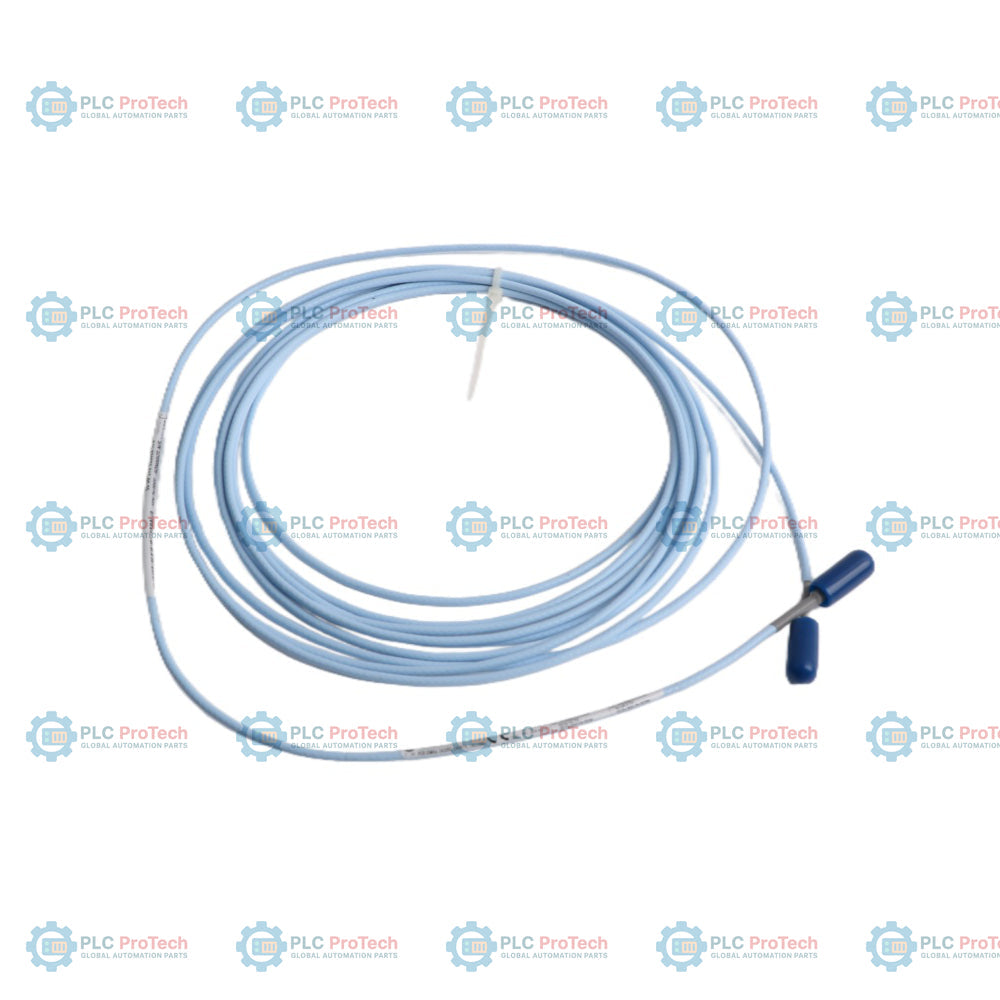

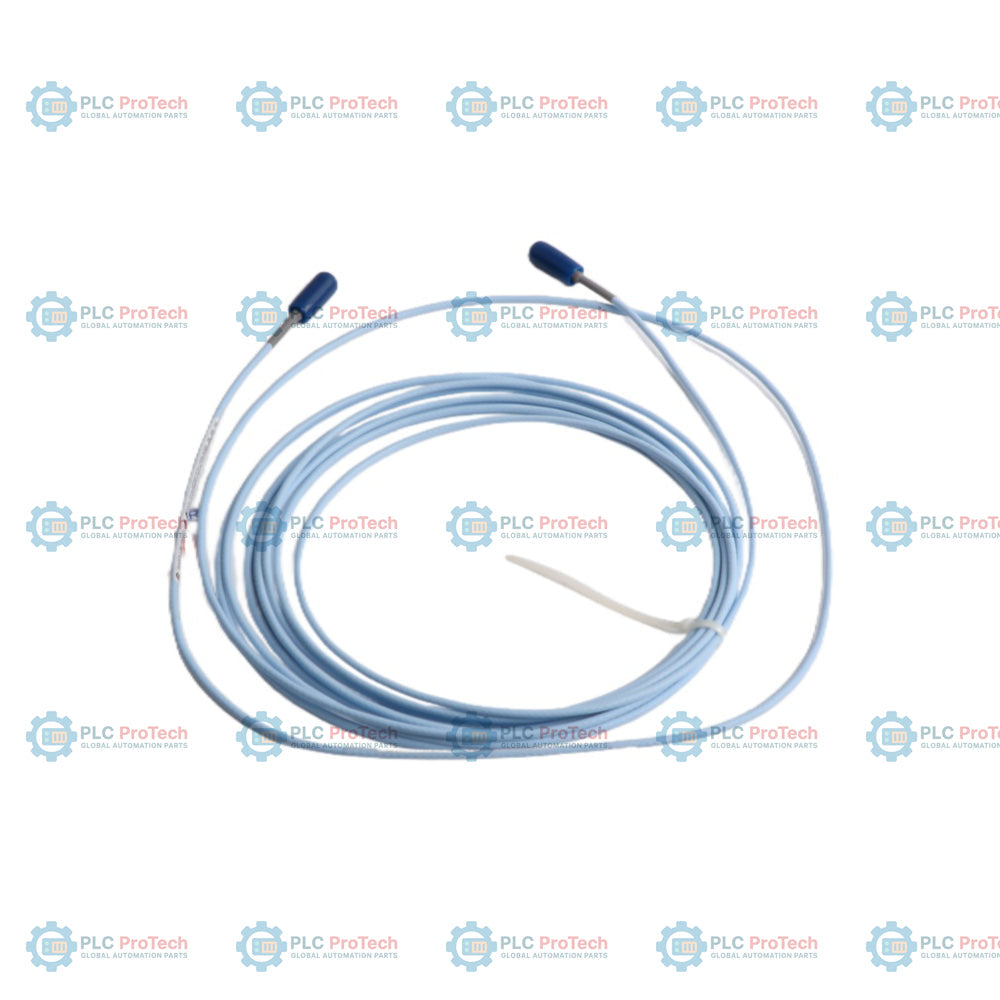

330930-045-00-05 specifica questa configurazione del cavo di prolunga 3300 NSv, caratterizzata da una lunghezza di 4,5 metri (14,8 piedi), una struttura coassiale standard non armata e l'Opzione 05 Multiple Approvals. Questa configurazione fornisce una connessione elettrica stabile tra le sonde di prossimità 3300 NSv e i sensori Proximitor 330980, facilitando la trasmissione precisa di segnali ad alta frequenza a correnti parassite in ambienti con spazi ridotti tra i componenti dei macchinari.

Questo cavo di prolunga è realizzato con una struttura coassiale da 75 ohm priva di armatura in acciaio inossidabile, che offre la massima flessibilità per un facile instradamento attraverso condotti e percorsi di macchinari non soggetti ad abrasione rispetto alle varianti armate (come le Opzioni 01 e 02). Con la sua lunghezza di 4,5 metri, viene generalmente abbinato a una sonda di prossimità da 0,5 metri per formare una lunghezza totale calibrata del sistema di 5,0 metri, soddisfacendo i precisi requisiti di capacità del sensore Proximitor.

Caratteristiche

• Lunghezza del cavo di 4,5 metri (14,8 piedi) (Opzione 045), ottimizzata per configurazioni di sistema standard da 5,0 m.
• Cavo coassiale flessibile non armato (Opzione 00) per un'installazione semplificata in passaggi angusti.
• Opzione 05 Multiple Approvals, certificata per l'uso sicuro in aree pericolose CSA, ATEX e IECEx.
• Connettori coassiali in ottone placcato oro che garantiscono una connessione stabile e una perdita minima del segnale.
• Impedenza caratteristica di 75 ohm, progettata per mantenere prestazioni precise del trasduttore.

Applicazioni

• Turbine a gas aeroderivative e compressori industriali ad alta velocità con aree target ristrette.
• Macchinari di piccole dimensioni che richiedono il monitoraggio delle vibrazioni radiali o della posizione assiale.
• Ambienti che utilizzano percorsi con guaina non armata, nei quali non è richiesta protezione da abrasioni estreme.
• Aree industriali pericolose che richiedono numerose certificazioni internazionali antideflagranti.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Verificare sempre che la somma della lunghezza del cavo di prolunga (4.5 m) e della lunghezza della sonda abbinata (0.5 m) sia uguale alla lunghezza totale del sistema del sensore Proximitor (5.0 m).
• Mantenere un raggio di curvatura minimo di 25.4 mm (1.0 in) lungo tutte le parti del percorso del cavo per evitare variazioni di impedenza e deterioramento fisico.
• Serrare manualmente i connettori coassiali; non utilizzare pinze o altri utensili che potrebbero superare il limite di coppia massima consigliato di 0.56 N-m.
• Installare nastro autovulcanizzante in silicone o protezioni per connettori sul giunto tra sonda e cavo di prolunga se esposto a fluidi o umidità.

Conformità e certificazioni

• CSA/cNRTLus: Classe I, Zona 0, AEx/Ex ia IIC T5...T1 Ga; Classe I, Divisione 2, Gruppi A, B, C, D; Classe I, Zona 2, AEx/Ex nA/ec IIC T5...T1 Gc
• ATEX/IECEx: II 1 G Ex ia IIC T5...T1 Ga; II 3 G Ex nA/ec IIC T5...T1 Gc
• RoHS: Conforme alla Direttiva della Comunità Europea 2011/65/UE e alla normativa RoHS cinese (EFUP 15 anni)
• Sicurezza funzionale: SIL 2 (HFT = 0), SIL 3 (HFT = 1)
