Sonda di prossimità Bently Nevada 330703-020-110-10-01-05 3300 XL da 11 mm

Descrizione

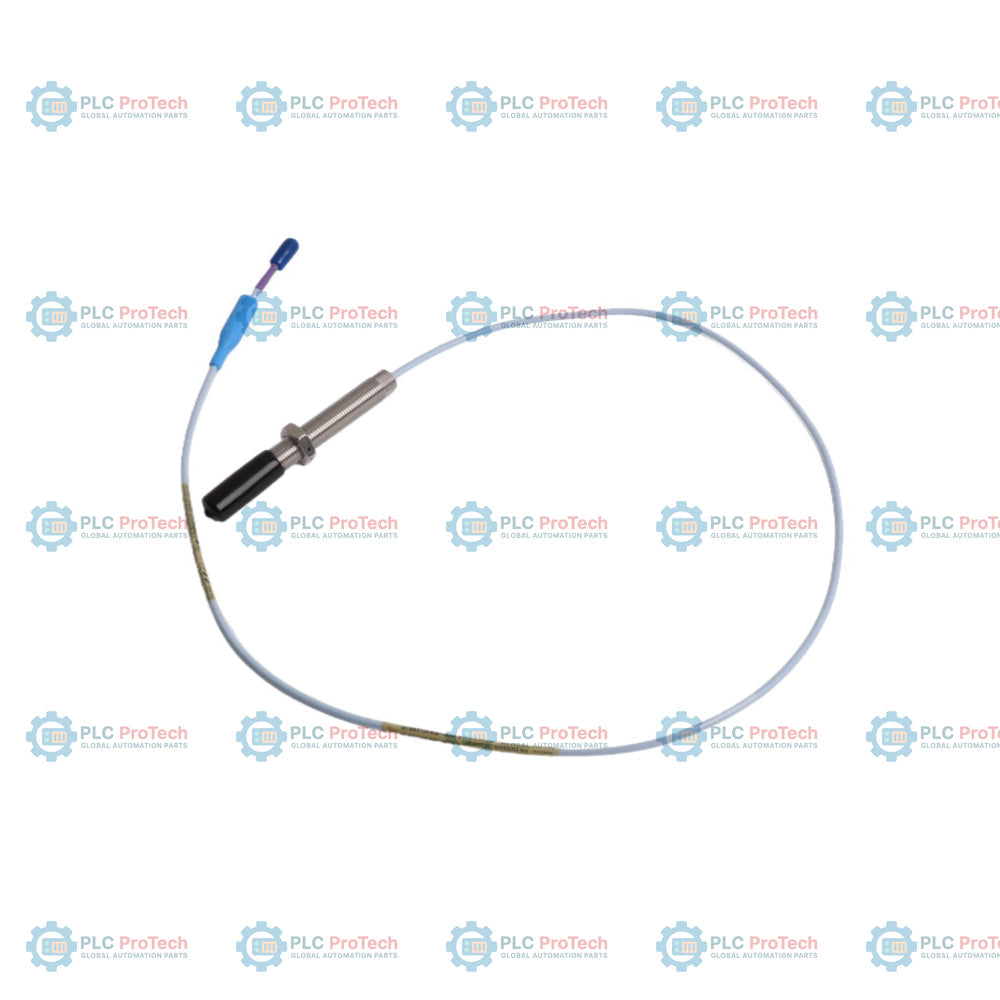

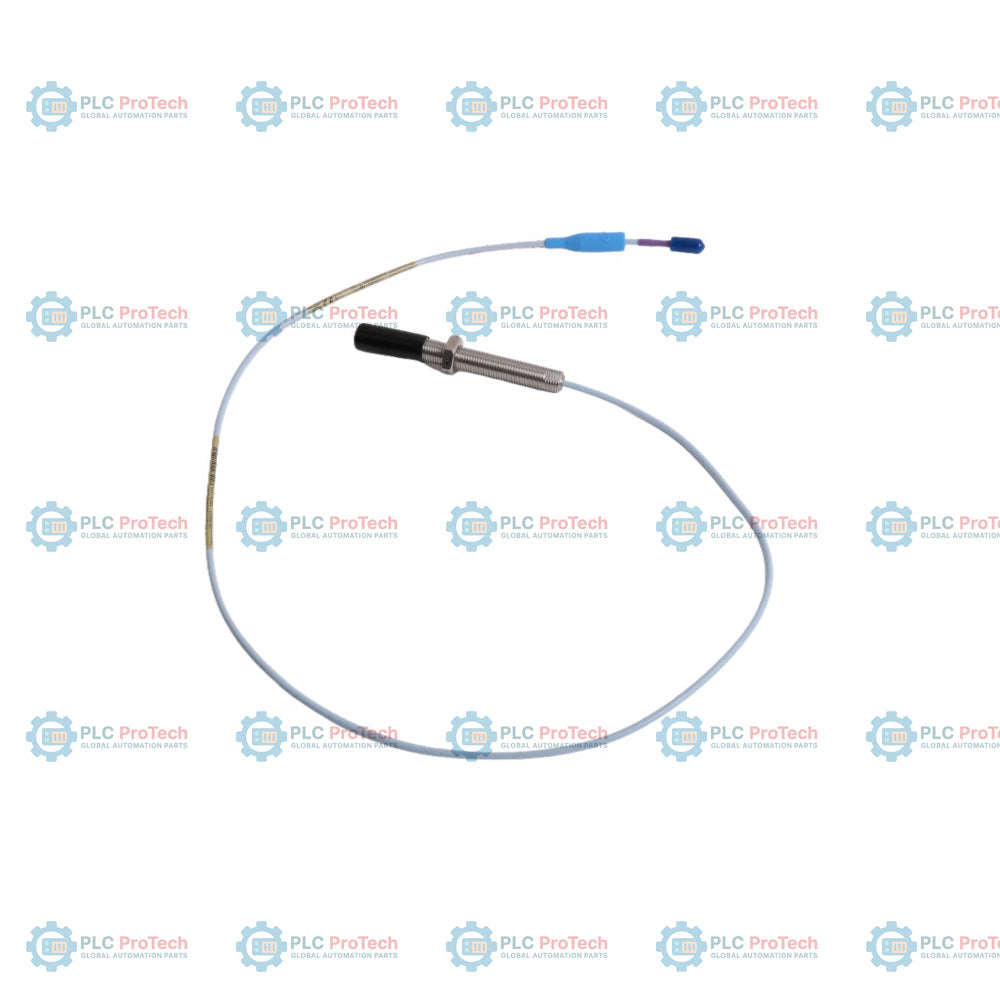

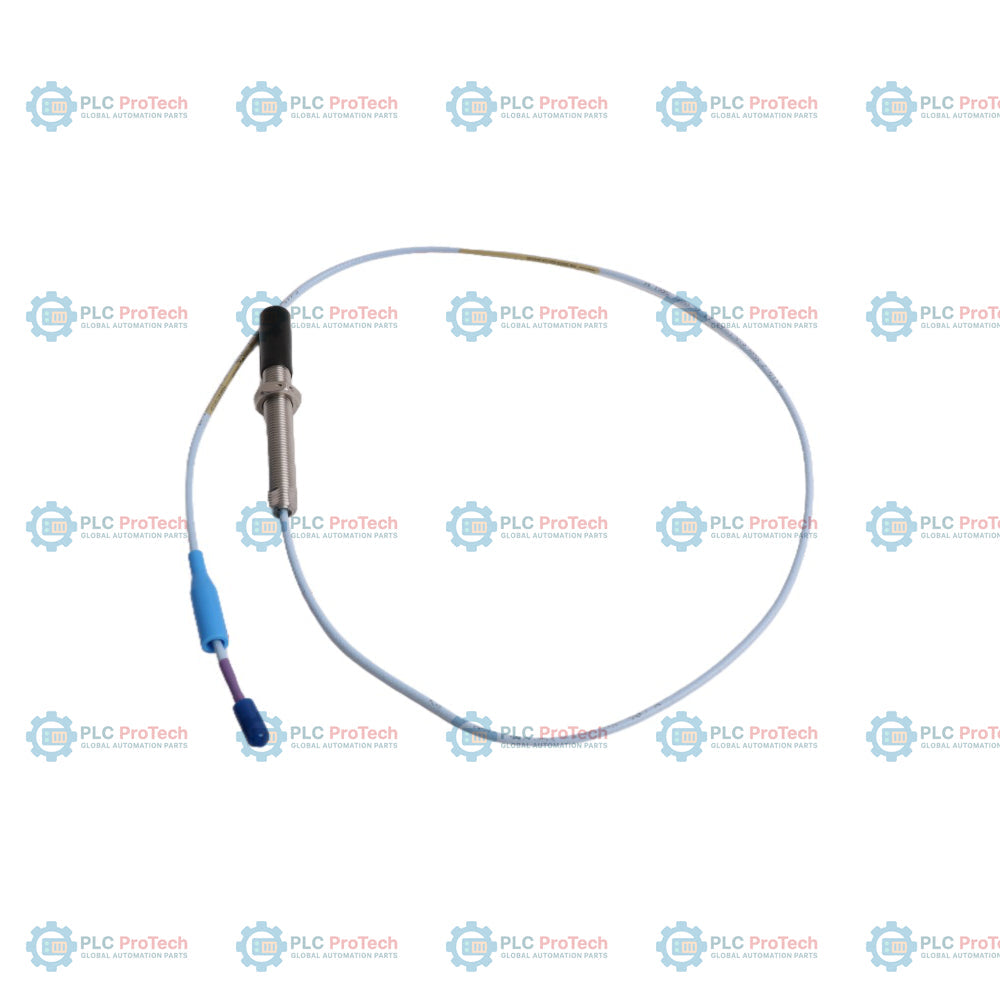

330703-020-110-10-01-05 specifica la configurazione di questa sonda di prossimità 3300 XL da 11 mm, dotata di una filettatura metrica M14 x 1.5 non corazzata con una lunghezza non filettata di 20 mm (Opzione 020) e una lunghezza complessiva dell'involucro di 110 mm (Opzione 110). Questa sonda da 1,0 metro (Opzione 10) viene fornita con un cavo coassiale standard terminato con un connettore coassiale miniaturizzato ClickLoc dotato di un protettore del connettore preinstallato (Opzione 01) e dispone di più approvazioni per aree pericolose (Opzione 05).

Utilizzata per la misurazione senza contatto dello spostamento a correnti parassite nelle catene di monitoraggio 3300 XL da 11 mm, questa sonda di prossimità rileva le vibrazioni dell'albero, la posizione assiale e lo spostamento del rotore nei macchinari rotanti critici. A differenza dei sistemi più piccoli da 8 mm, la punta del sensore da 11 mm offre un intervallo di misurazione lineare esteso di 4,0 mm (160 mil), fondamentale per gli involucri di grandi turbine o per gli ambienti applicativi in cui le distanze di montaggio sono maggiori. Il protettore del connettore preinstallato impedisce la contaminazione ambientale e l'ingresso di fluidi nel collegamento del cavo di prolunga, garantendo l'integrità continua della misurazione in presenza di lubrificanti per turbine e umidità.

Caratteristiche

• Alloggiamento filettato metrico M14 x 1.5 senza armatura protettiva in acciaio.
• Sezione dell'involucro non filettata da 20 mm, con lunghezza totale dell'involucro di 110 mm per il montaggio in manicotti metrici profondi.
• Lunghezza totale del cavo di 1,0 metri (3,3 piedi).
• Connettore coassiale miniaturizzato ClickLoc con manicotto protettivo preinstallato.
• Cavo triassiale standard isolato in FEP da 75 ohm.
• Intervallo di misurazione lineare esteso di 4,0 mm (160 mil) per macchinari rotanti di grandi dimensioni.
• Compatibile con il sensore Proximitor Bently Nevada 3300 XL da 11 mm (330780) e con i cavi di prolunga 330730.
• Certificazioni multiple per aree pericolose (Opzione 05), incluse le approvazioni CSA, ATEX e IECEx.

Applicazioni

• Monitoraggio della posizione assiale e dello spostamento di spinta su turbine industriali a vapore e a gas.
• Misurazioni delle vibrazioni radiali dell'albero e dello spostamento relativo dell'involucro nei compressori ad alta potenza.
• Monitoraggio della posizione del rotore e dell'espansione termica in apparecchiature industriali rotanti critiche.
• Misurazioni della velocità e della fase di riferimento Keyphasor su alberi di macchinari di grande diametro.

Informazioni sull'ordine

Specifiche tecniche

Linee guida per l'installazione

• Regolazione del traferro: regolare il traferro della sonda durante l'installazione a 2.5 mm (100 mils), ottenendo una tensione di uscita approssimativa di -10 Vdc quando utilizzata con un Proximitor calibrato.
• Limiti di coppia: serrare la custodia metrica della sonda M14 x 1.5 alla coppia consigliata di 21.1 N-m (187 in-lb). Non superare la coppia massima nominale di installazione di 63.3 N-m (560 in-lb) per evitare la deformazione della filettatura.
• Raggio di curvatura: instradare con cura il cavo FEP triassiale, mantenendo il raggio di curvatura superiore a 25.4 mm (1.0 in) per proteggere l'integrità del conduttore interno.
• Protezione del connettore: verificare che il protettore del connettore preinstallato (opzione 01) sia completamente inserito sul punto di giunzione tra connettore maschio e femmina, per proteggere i contatti da fluidi di processo, polvere e lubrificanti della turbina.
• Isolamento della messa a terra: assicurarsi che le schermature della sonda e del cavo siano isolate dalla terra strutturale, eccetto che presso la messa a terra comune dedicata dello strumento all'interno dell'involucro del monitor.

Conformità e certificazioni

• Norme EMC: conforme alla Direttiva sulla compatibilità elettromagnetica 2014/30/UE dell'Unione Europea e testato secondo le norme EN 61000-6-2 (immunità industriale) ed EN 61000-6-4 (emissioni industriali).
• Certificazioni per aree pericolose (opzione 05): approvazioni CSA, ATEX e IECEx per l'uso in ambienti a sicurezza intrinseca e non-incendivi.
• Sicurezza intrinseca: Ex ia IIC T5...T1 Ga; Ex ia IIIC T90degC...T280degC Dc (quando installato con barriere Zener o isolatori galvanici approvati secondo i disegni di installazione Bently Nevada).
• Antiscintilla/Non-incendivo: Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc (quando installato secondo il disegno 140979 in almeno un involucro IP54).
• Parametri dell'entità: Ui = -28 V, Ii = 140 mA, Pi = 0.91 W, Ci = 1.5 nF, Li = 610 uH.
• RoHS: conforme alla Direttiva della Comunità Europea 2011/65/UE (RoHS) e con designazione EFUP di 15 anni ai sensi della RoHS cinese.
• Sicurezza funzionale: certificato SIL 2 (tolleranza ai guasti hardware HFT = 0), compatibile con SIL 3 (HFT = 1).
