Descrizione

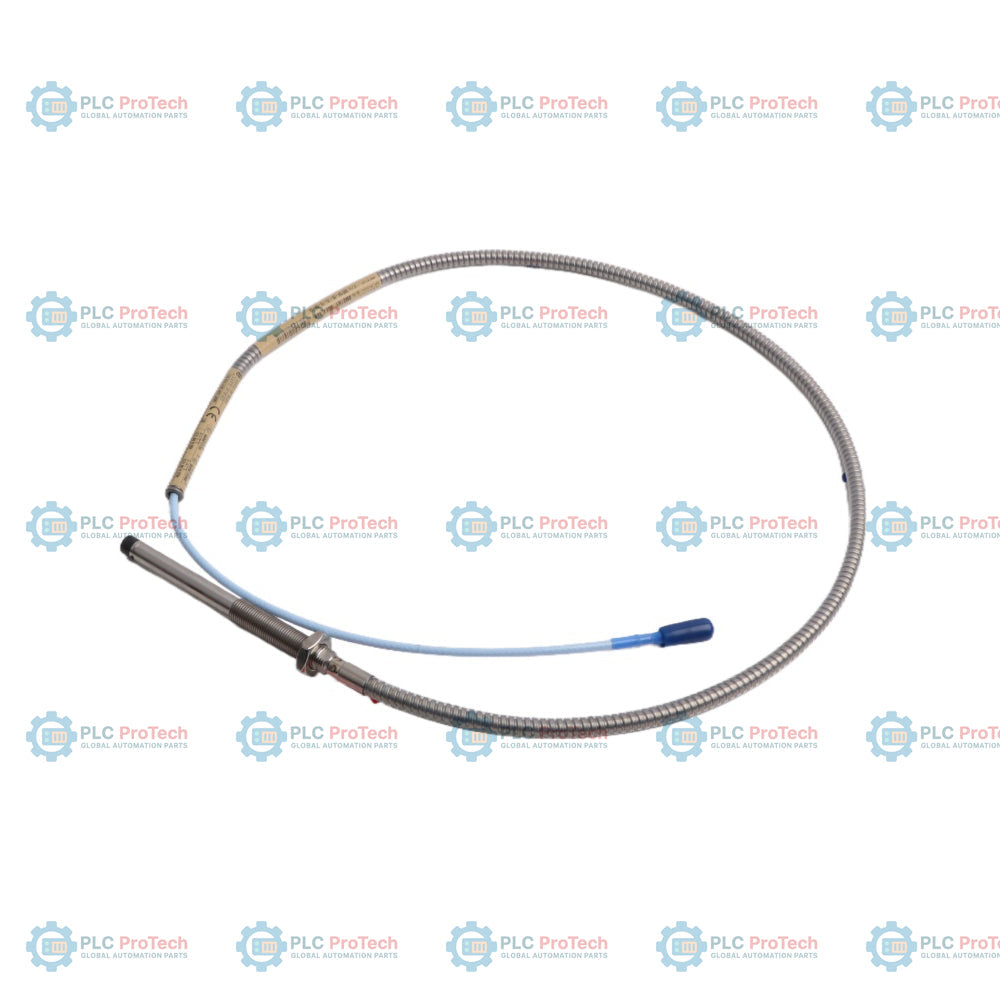

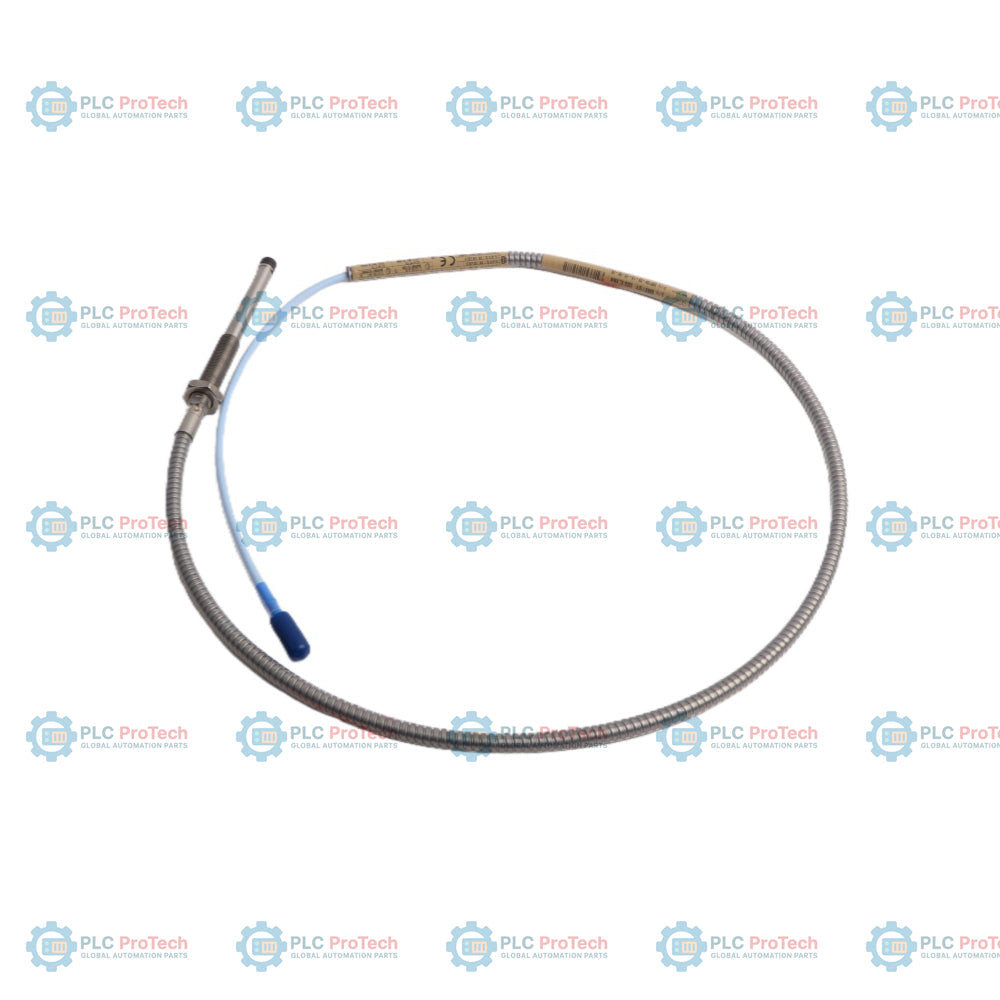

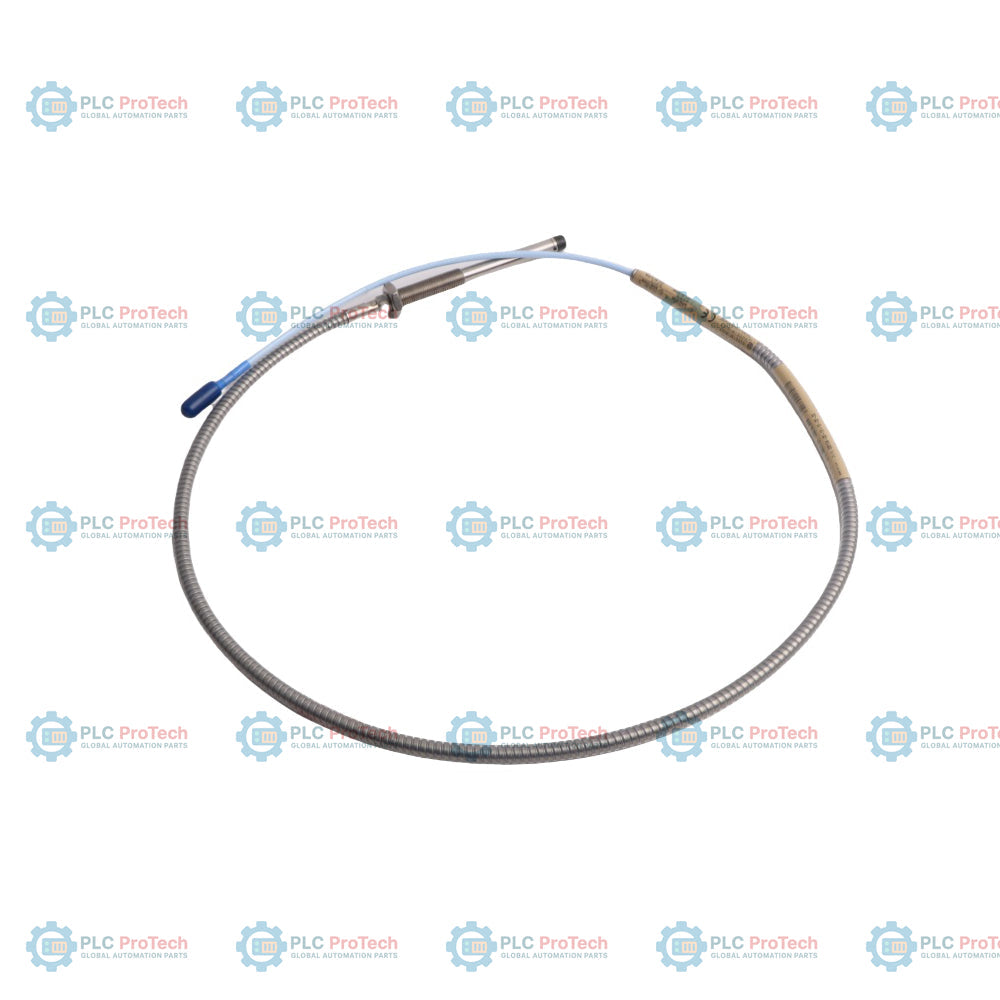

330104-05-17-10-11-05 specifica una sonda di prossimità Bently Nevada 3300 XL 8 mm con filettatura metrica M10 x 1 e armatura flessibile in acciaio inossidabile. Questa configurazione si distingue per la lunghezza non filettata di 50 mm (Opzione 05) e la lunghezza complessiva del corpo di 170 mm (Opzione 17), offrendo lo spazio meccanico necessario per alloggiamenti dei cuscinetti con filettatura più profonda. Presenta una lunghezza totale di 1,0 metro (Opzione 10), terminata con un connettore coassiale miniaturizzato ClickLoc con protezione integrata del connettore e cavo FluidLoc (Opzione 11).

L'armatura metallica flessibile, realizzata in acciaio inossidabile AISI 302/304 con una guaina esterna in FEP, protegge il cavo triassiale da taglio e usura fisici. L'anima del cavo FluidLoc impedisce agli oli lubrificanti e ai fluidi di processo di fuoriuscire dalla macchina lungo l'interno del cavo, mentre la protezione integrata del connettore protegge la connessione ClickLoc placcata oro dall'ingresso di fluidi. Questa sonda è certificata secondo l'Opzione 05 per aree pericolose CSA, ATEX e IECEx e si integra nelle catene standard di monitoraggio a correnti parassite per controllare le vibrazioni dell'albero, la posizione assiale e la velocità nei macchinari rotanti industriali.

Caratteristiche

• Corpo filettato metrico M10 x 1: Realizzato in acciaio inossidabile AISI 303/304, con una lunghezza del corpo di 170 mm e una luce non filettata di 50 mm.
• Armatura flessibile in acciaio inossidabile: Protetto da un'armatura metallica flessibile in AISI 302/304 con guaina in FEP, progettata per resistere ad ambienti fisici difficili.
• Barriera antiolio FluidLoc: Realizzato con la tecnologia per cavi FluidLoc, che impedisce agli oli lubrificanti o ai gas di migrare lungo l'anima del cavo.
• Protezione integrata del connettore: Dotato di una robusta guaina in polimero che protegge la connessione coassiale miniaturizzata ClickLoc da olio e umidità.
• Connessione coassiale ClickLoc: I contatti in ottone placcato oro e rame al berillio garantiscono una trasmissione stabile del segnale elettrico.
• Certificazione per aree pericolose: Pre-approvato secondo l'Opzione 05 in conformità agli standard di sicurezza CSA, ATEX e IECEx.

Applicazioni

Progettato per la protezione di macchinari industriali pesanti nei settori petrolchimico, della generazione di energia e della raffinazione. Le installazioni principali includono:

• Monitoraggio della posizione del rotore e delle vibrazioni radiali nelle turbine a vapore.
• Cuscinetti sommersi o spruzzati d'olio all'interno di compressori centrifughi ad alta velocità.
• Monitoraggio dello spostamento assiale e delle vibrazioni su riduttori industriali.
• Grandi pompe industriali utilizzate in ambienti pericolosi o corrosivi.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Per preservare la precisione ed evitare di danneggiare il sistema 3300 XL durante l'installazione:

• Assicurarsi che il target della sonda corrisponda alla calibrazione standard in acciaio AISI 4140 per la scalatura della misura lineare.
• Rispettare il limite massimo di innesto della filettatura di 15 mm per filettature metriche M10 x 1, per evitare il grippaggio della filettatura.
• Mantenere il raggio minimo di curvatura del cavo di 25,4 mm (1,0 pollici) per prevenire cortocircuiti elettrici interni o attenuazione del segnale.
• Collegare le interfacce ClickLoc serrandole a mano, quindi applicare la guaina protettiva integrata del connettore per proteggere il giunto dalla contaminazione da olio.

Conformità e certificazioni

• CSA: Approvato per luoghi pericolosi di Classe I, Divisione 1 e Divisione 2.
• ATEX/IECEx: Certificato intrinsecamente sicuro e antiscintilla per atmosfere gassose delle Zone 0, 1 e 2.
