Bently Nevada 330704-00-100-10-01-05 Sonda di prossimità 3300 XL da 11 mm

Descrizione

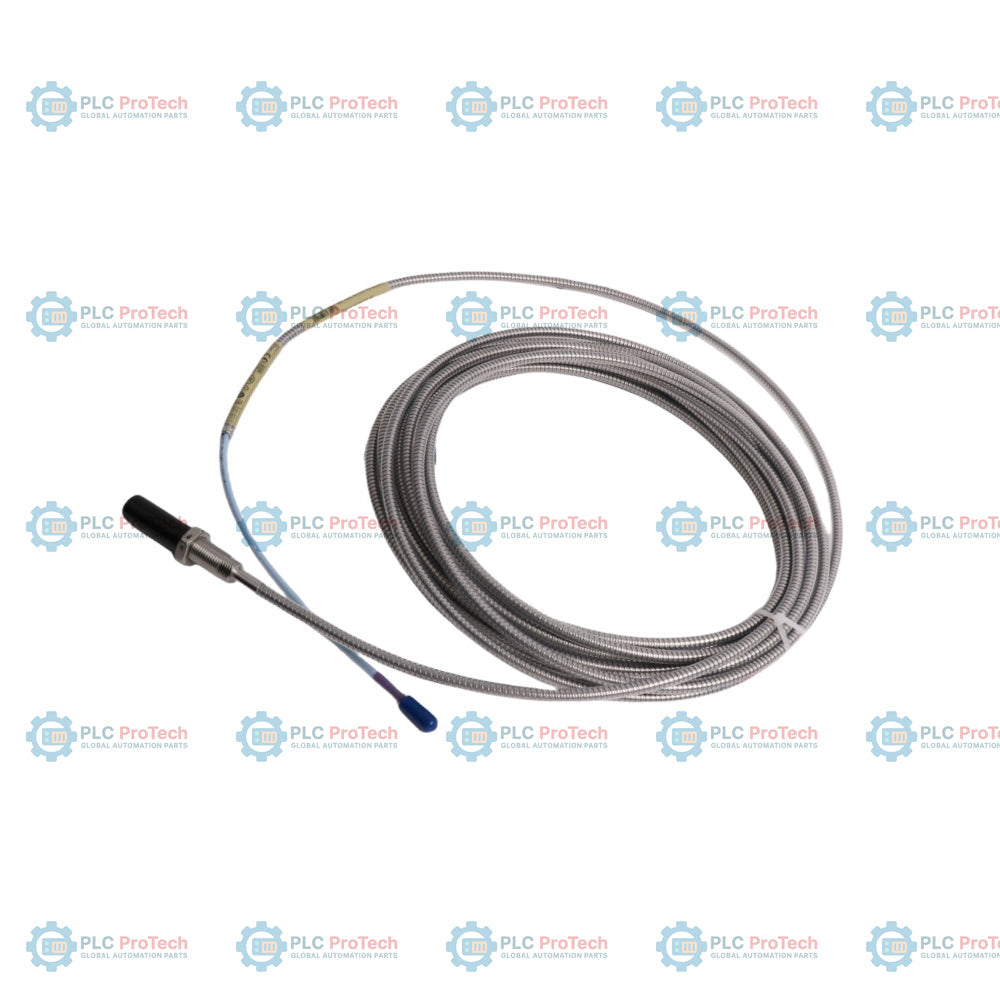

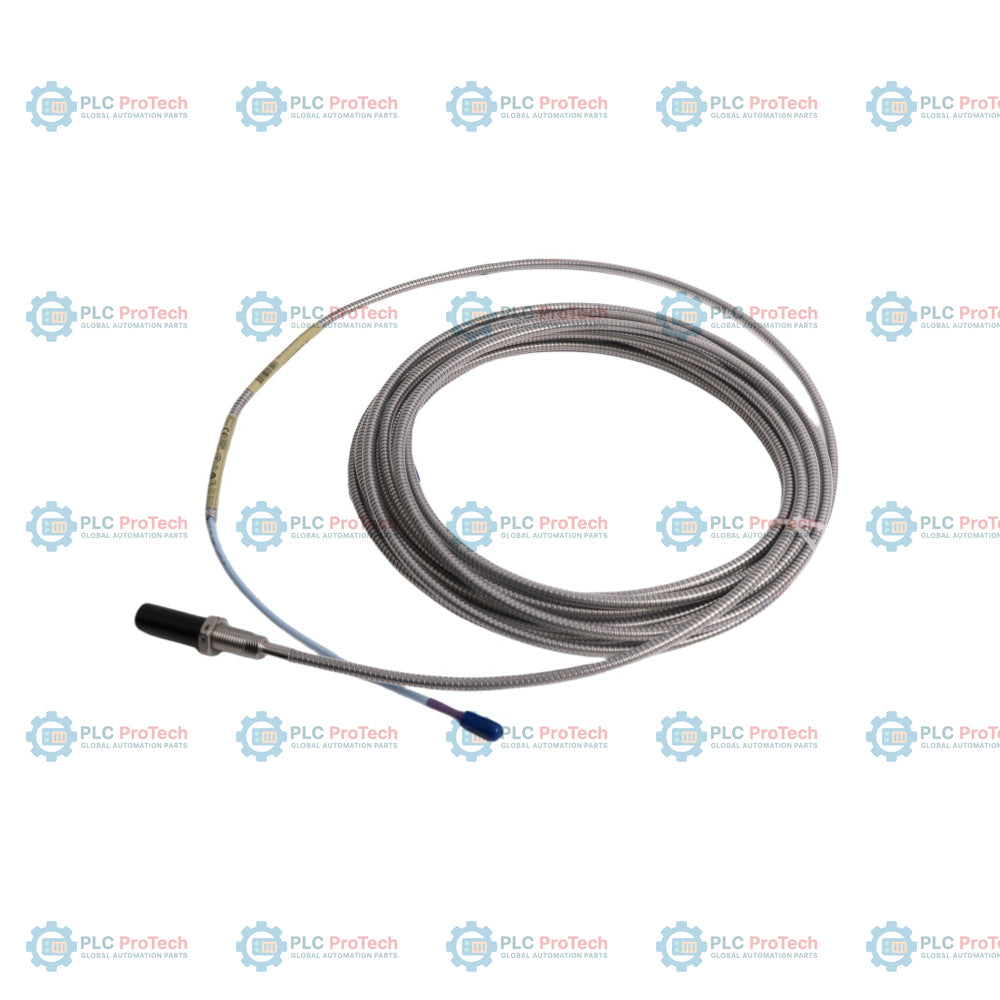

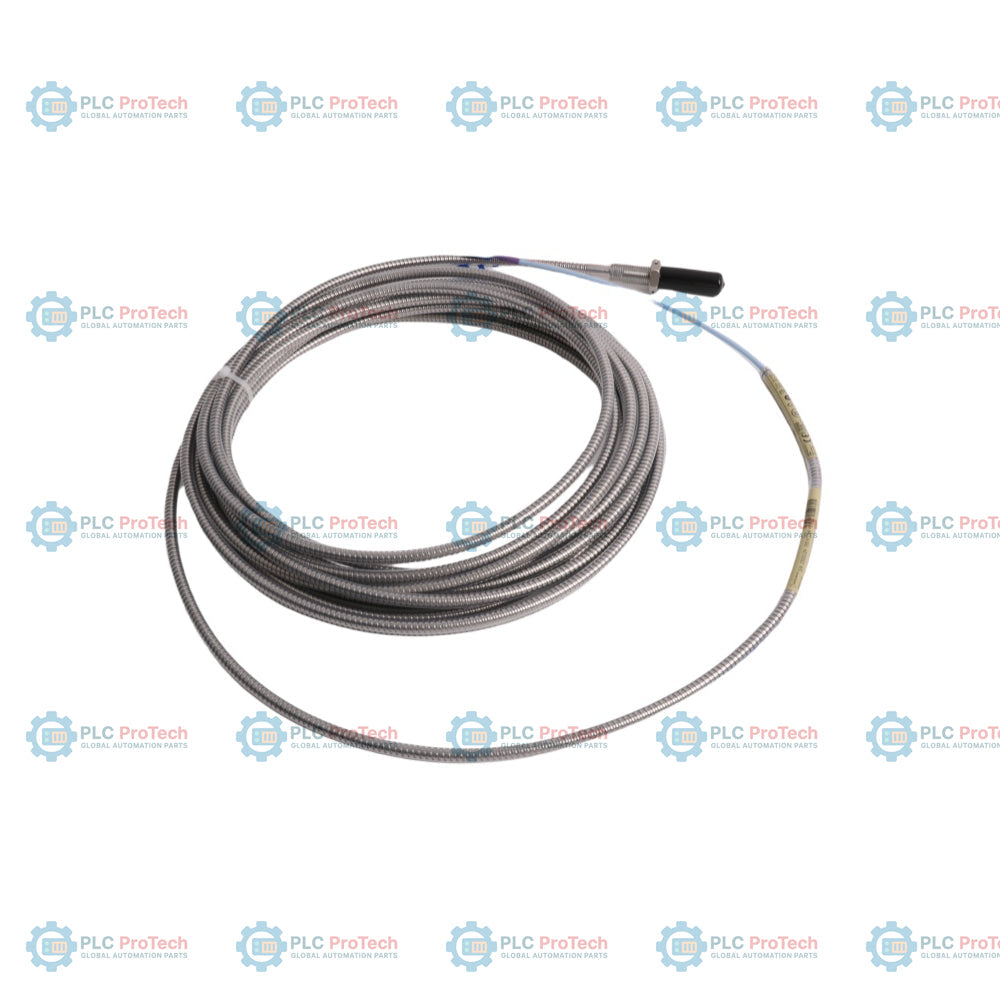

Il 330704-00-100-10-01-05 La configurazione specifica una sonda di prossimità 3300 XL da 11 mm con filettatura metrica M14 x 1,5 e armatura integrata in acciaio inossidabile. Questa precisa configurazione del sensore è definita da una lunghezza non filettata di 0 mm (opzione 00), una lunghezza complessiva dell'involucro di 100 mm (opzione 100) e una lunghezza totale della sonda di 1,0 metro (opzione 10), terminata con un connettore coassiale miniaturizzato ClickLoc e una protezione del connettore in fluorosilicone installata (opzione 01). Certificato con molteplici omologazioni per aree pericolose (opzione 05), questo trasduttore a correnti parassite viene utilizzato nelle catene di monitoraggio 3300 XL da 11 mm per misurare le vibrazioni dell'albero, la posizione del rotore e lo spostamento assiale su macchinari rotanti critici.

A differenza delle varianti standard di sonde non armate, il modello 330704 è realizzato con una guaina flessibile in acciaio inossidabile sopra il cavo triassiale con guaina in FEP, proteggendo il conduttore dall'abrasione fisica, dalle pieghe accentuate e dalle condizioni operative gravose. La punta del sensore da 11 mm offre un ampio intervallo lineare di 4,0 mm (160 mil), che consente una maggiore dilatazione termica e movimento fisico rispetto ai tipici sistemi con sonde da 8 mm, rendendola una scelta eccellente per installazioni su grandi turbine, compressori e generatori con supporti metrici.

Caratteristiche

• L'opzione 00 indica una porzione non filettata di 0 mm per una lunghezza dell'involucro completamente filettata.
• L'opzione 100 fornisce una lunghezza complessiva dell'involucro di 100 mm con filettatura M14 x 1,5.
• L'opzione 10 presenta una lunghezza totale del cavo di 1,0 metro (3,3 piedi) con armatura integrata in acciaio inossidabile.
• L'opzione 01 include un connettore coassiale miniaturizzato ClickLoc preinstallato con una protezione del connettore in fluorosilicone.
• L'opzione 05 indica molteplici omologazioni per agenzie in ambienti pericolosi, tra cui certificazioni ATEX, IECEx e CSA.
• Robusta struttura dell'involucro in acciaio inossidabile AISI 304 con punta della sonda in solfuro di polifenilene (PPS).
• L'armatura flessibile in acciaio inossidabile AISI 302 con guaina esterna in FEP offre un'elevata protezione meccanica e resistenza agli agenti chimici.
• I design brevettati di stampaggio TipLoc e CableLoc resistono alle sollecitazioni meccaniche, garantendo fino a 330 N (75 libbre) di forza di trazione tra la punta della sonda e il cavo di collegamento.

Applicazioni

• Monitoraggio delle vibrazioni radiali dell'albero e della posizione assiale su grandi turbine industriali a vapore e a gas.
• Misurazioni dello spostamento del rotore e della spinta assiale in compressori centrifughi ad alte prestazioni.
• Sistemi di protezione delle macchine rotanti con requisiti di montaggio a filettatura metrica M14 x 1,5.
• Ambienti gravosi soggetti a usura meccanica abrasiva, che richiedono cavi coassiali armati.
• Siti in aree pericolose che richiedono installazioni di sensori a sicurezza intrinseca o antiscintilla.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Stabilire l'allineamento fisico esatto durante il montaggio del corpo della sonda filettato M14 x 1.5. Serrare il corpo della sonda alla coppia di montaggio consigliata di 21.1 N-m (187 in-lb), facendo attenzione a non superare il limite massimo assoluto di 63.3 N-m (560 in-lb) per evitare la deformazione del corpo. Utilizzare uno spessimetro o la calibrazione della tensione all'uscita del sensore Proximitor per regolare la distanza del sensore a 2.5 mm (100 mils) con l'albero fermo. Mantenere un raggio di curvatura di almeno 25.4 mm (1.0 in) durante la posa del cavo coassiale corazzato, per evitare sollecitazioni sull'elemento interno. Assicurarsi che la connessione coassiale ClickLoc sia priva di olio e umidità prima della chiusura a scatto e che il protettore del connettore in fluorosilicone sia completamente inserito per garantire la massima protezione contro le infiltrazioni.

Conformità e certificazioni

• Certificazioni CSA, ATEX e IECEx per installazioni in aree pericolose (designate dall'Opzione 05).
• Classificazioni di protezione a sicurezza intrinseca (ia) e non incendiabile/non scintillante (nA, ec).
• Conforme alla Direttiva EMC 2014/30/UE e alle norme EN 61000-6-2 ed EN 61000-6-4.
• Conforme alla Direttiva RoHS 2011/65/UE e alla normativa China RoHS, con designazione EFUP di 15 anni.
• Sicurezza funzionale: conforme a SIL 2 (HFT=0), conforme a SIL 3 (HFT=1) se utilizzato come parte di un sistema strumentato di sicurezza.
