Descrizione

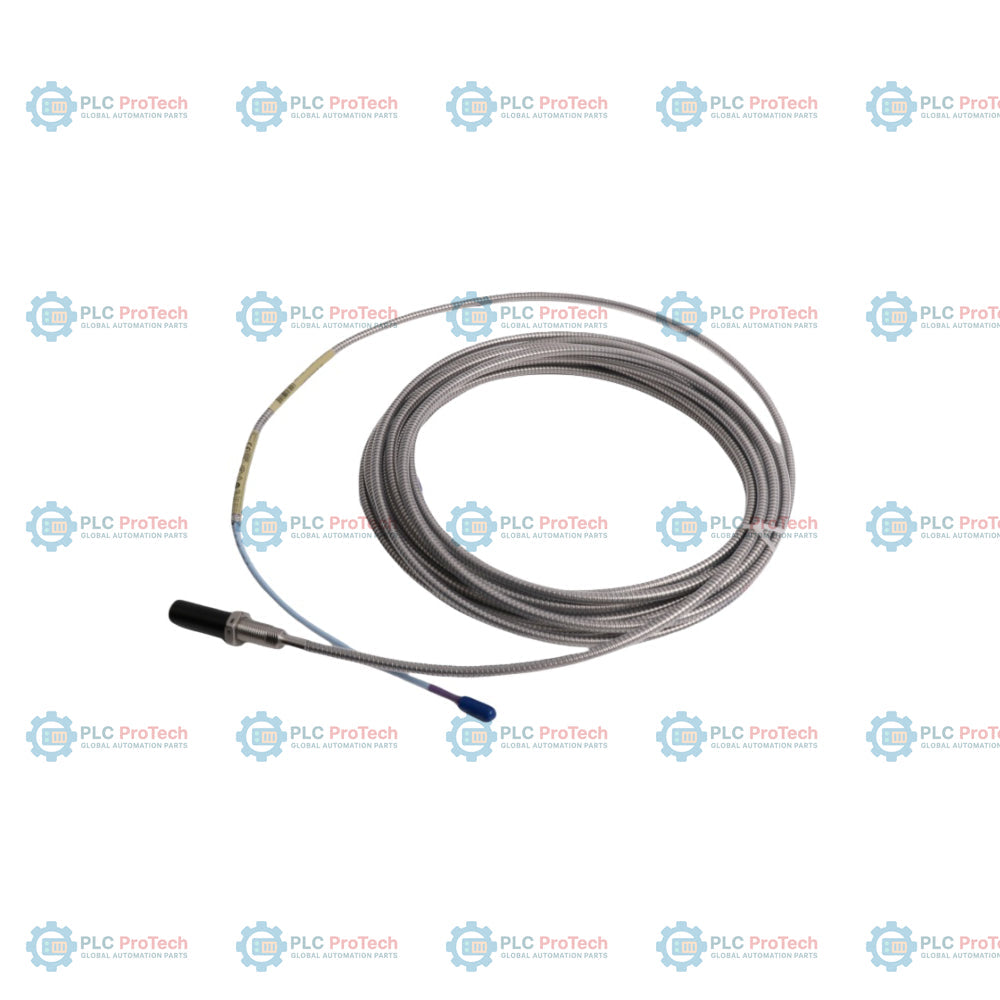

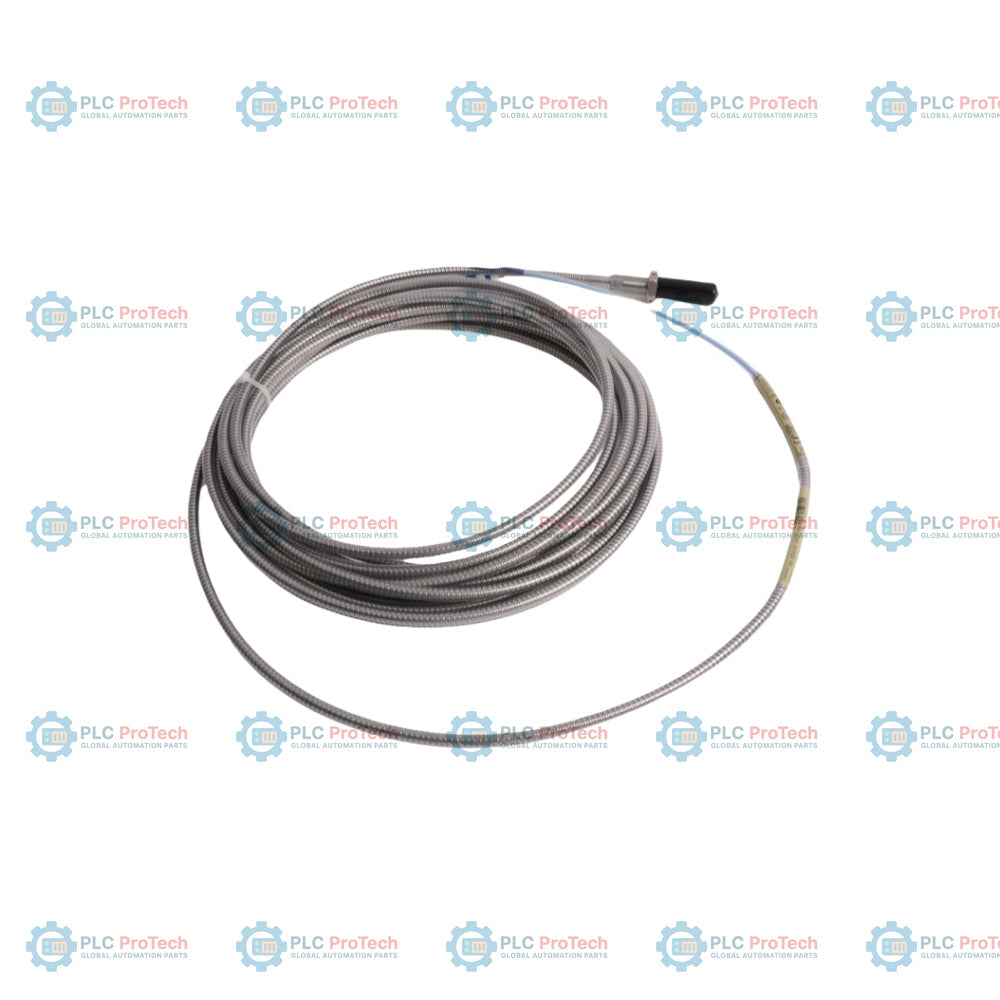

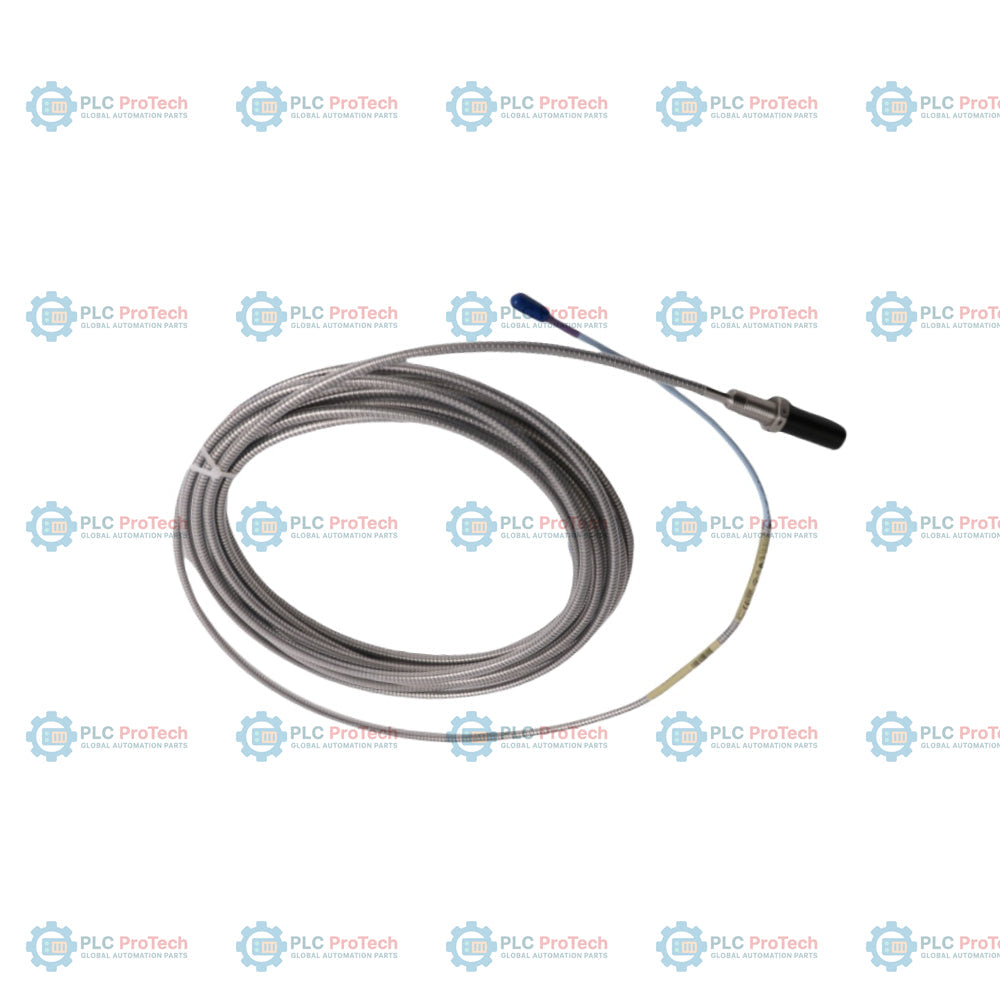

330704-00-50-10-01-05: sonda di prossimità 3300 XL da 11 mm con filettatura metrica M14 x 1,5 e armatura in acciaio inossidabile. L’opzione 00 specifica una lunghezza non filettata di 0 mm, l’opzione 50 definisce una lunghezza complessiva del corpo di 50 mm e l’opzione 10 indica una lunghezza totale della sonda di 1,0 metro (3,3 piedi). Include un connettore coassiale miniaturizzato ClickLoc con protezione del connettore preinstallata su un cavo standard isolato in FEP da 75 ohm (opzione 01), combinato con molteplici certificazioni internazionali per aree pericolose (opzione 05).

Questa sonda di prossimità a correnti parassite appartiene al sistema di trasduttori di prossimità 3300 XL da 11 mm, utilizzato per misurazioni senza contatto delle vibrazioni e dello spostamento sulle macchine con cuscinetti a film fluido. La robusta armatura flessibile in acciaio inossidabile AISI 302 protegge il cavo dall’usura fisica e dagli ambienti industriali aggressivi, a differenza delle varianti non armate come la sonda 330703. La sonda si collega a un cavo di prolunga 3300 XL da 11 mm e a un sensore Proximitor 3300 XL da 11 mm per formare un sistema di misurazione completo da 5 o 9 metri.

Caratteristiche

• L’opzione 00 (lunghezza non filettata di 0 mm) e l’opzione 50 (lunghezza complessiva del corpo di 50 mm) offrono un profilo filettato metrico standard M14 x 1,5.
• L’opzione 10 specifica una lunghezza totale della sonda di 1,0 metro (3,3 piedi), progettata per il collegamento diretto ai cavi di prolunga 3300 XL compatibili.
• L’opzione 01 include un connettore coassiale miniaturizzato ClickLoc e una protezione del connettore in fluorosilicone per salvaguardare il collegamento dagli agenti contaminanti ambientali.
• L’opzione 05 fornisce molteplici omologazioni per ambienti pericolosi, incluse le certificazioni CSA, ATEX e IECEx per la sicurezza intrinseca e le classificazioni per apparecchiature non incendive.
• L’armatura flessibile in acciaio inossidabile AISI 302 con guaina esterna in FEP offre una robusta protezione meccanica per il cavo della sonda triassiale.
• Il materiale della punta in solfuro di polifenilene (PPS) resiste all’erosione chimica e alle alte temperature all’interno dei carter dei macchinari rotanti.

Applicazioni

Le applicazioni tipiche per questa configurazione del sistema trasduttore includono:

• Misurazioni della posizione assiale (spinta) sulle turbine a vapore e sulle turbomacchine.
• Misurazioni delle vibrazioni radiali dell’albero sulle macchine con cuscinetti a film fluido.
• Misurazioni dell’espansione differenziale durante le rampe nelle turbine a vapore.
• Misurazioni della posizione o della caduta dell'asta su compressori industriali alternativi.
• Generazione di segnali per tachimetro, velocità zero e riferimento di fase (Keyphasor).

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Durante l'installazione della sonda di prossimità 3300 XL da 11 mm, attenersi alle seguenti pratiche di ingegneria industriale:

• Coppia di serraggio della filettatura: Non superare la coppia massima nominale di 63,3 N-m (560 in-lb) per i corpi sonda M14 x 1,5. La coppia di installazione consigliata è di 21,1 N-m (187 in-lb).
• Raggio di curvatura: Mantenere un raggio di curvatura minimo di 25,4 mm (1,0 pollice) per il cavo coassiale isolato in FEP e per l'armatura in acciaio inossidabile, per evitare danni interni al conduttore.
• Manipolazione del connettore: Il collegamento tra la sonda e il cavo di prolunga deve essere serrato a mano. La coppia massima consentita per il connettore coassiale ClickLoc è di 0,565 N-m (5 in-lb).
• Protezione del connettore: Assicurarsi che il protettore del connettore in fluorosilicone sia completamente installato sulla connessione coassiale per prevenire la contaminazione da umidità, sporco e olio. Non utilizzare nastro in silicone all'interno del carter del macchinario o in aree esposte all'olio per turbine.
• Impostazione della distanza della sonda: Impostare la distanza fisica iniziale tra la punta della sonda e il bersaglio su 2,5 mm (100 mil), corrispondente al punto medio dell'intervallo lineare di 4,0 mm (160 mil).

Conformità e certificazioni

Questa sonda di prossimità è certificata nell'ambito del pacchetto Option 05 Multiple Approvals per l'uso in aree pericolose. Le certificazioni verificate includono:

• ATEX/IECEx: Ex ia IIC T5...T1 Ga per installazioni a sicurezza intrinseca in Zona 0; Ex nA IIC T5...T1 Gc ed Ex ec IIC T5...T1 Gc per installazioni in Zona 2.
• CNRTLUs: Classe I, Zona 0, AEx/Ex ia IIC T5...T1 Ga; Classe I, Div. 1, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III. Classe I, Zona 2, AEx/Ex nA IIC T5...T1 Gc; Classe I, Div. 2, Gruppi A, B, C, D.
• Compatibilità SIL: Certificato SIL 2 (HFT = 0) o SIL 3 (HFT = 1) se implementato come parte di un sistema strumentato di sicurezza (SIS) completo con monitor Bently Nevada conformi.
• Ambientale: Conforme alla direttiva RoHS e testato secondo IEC 68-2-3 per la resistenza al calore umido.
