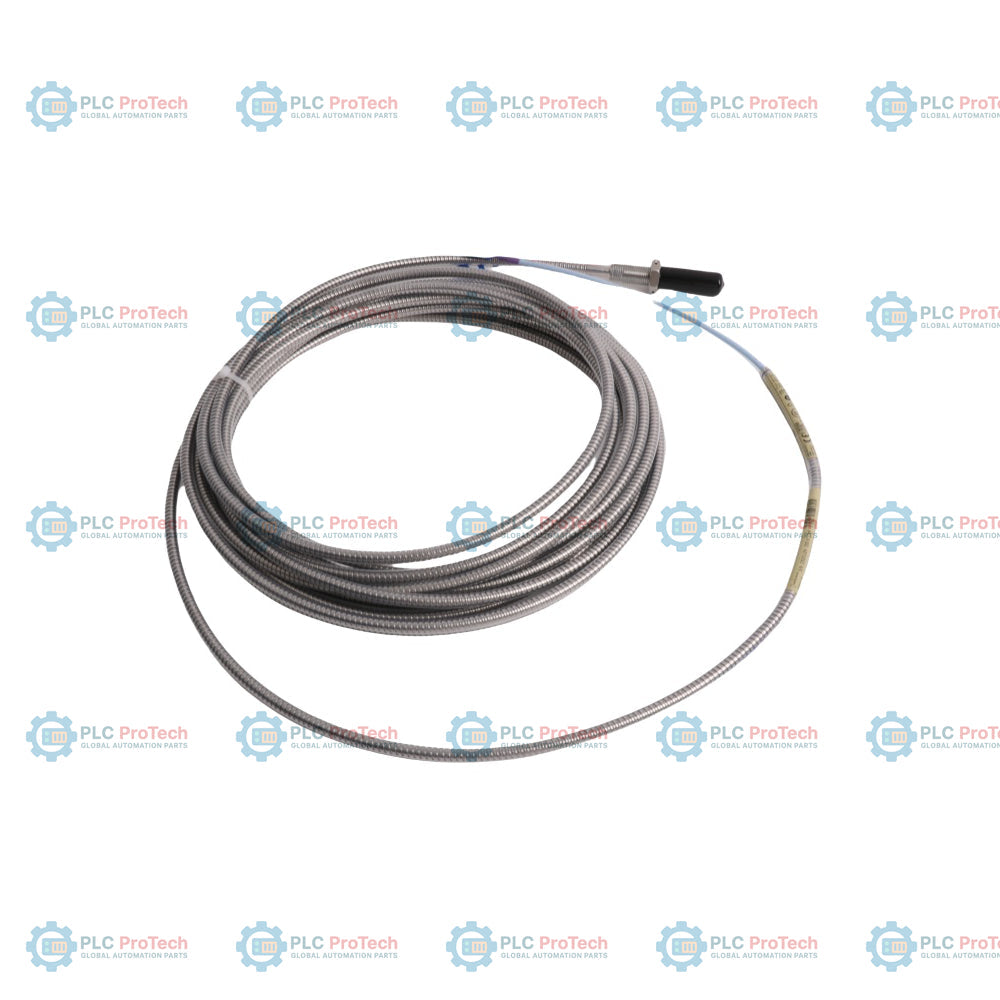

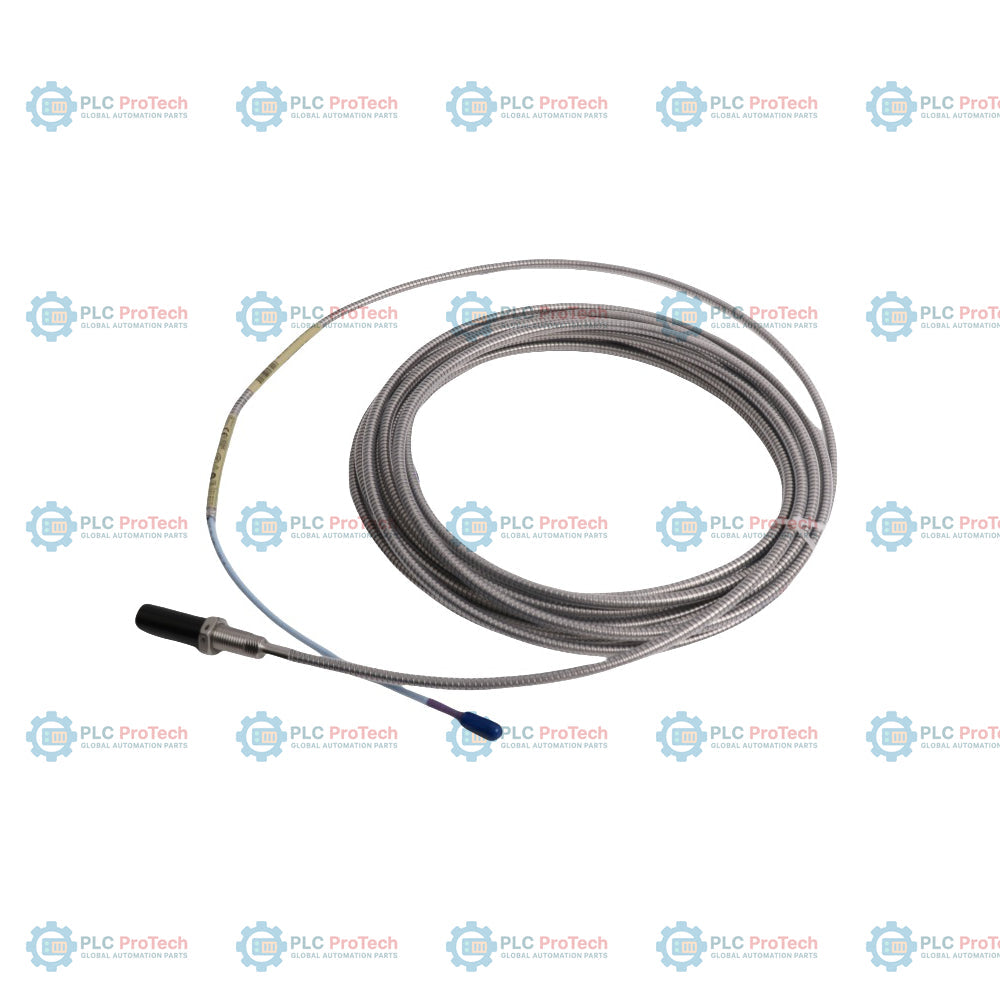

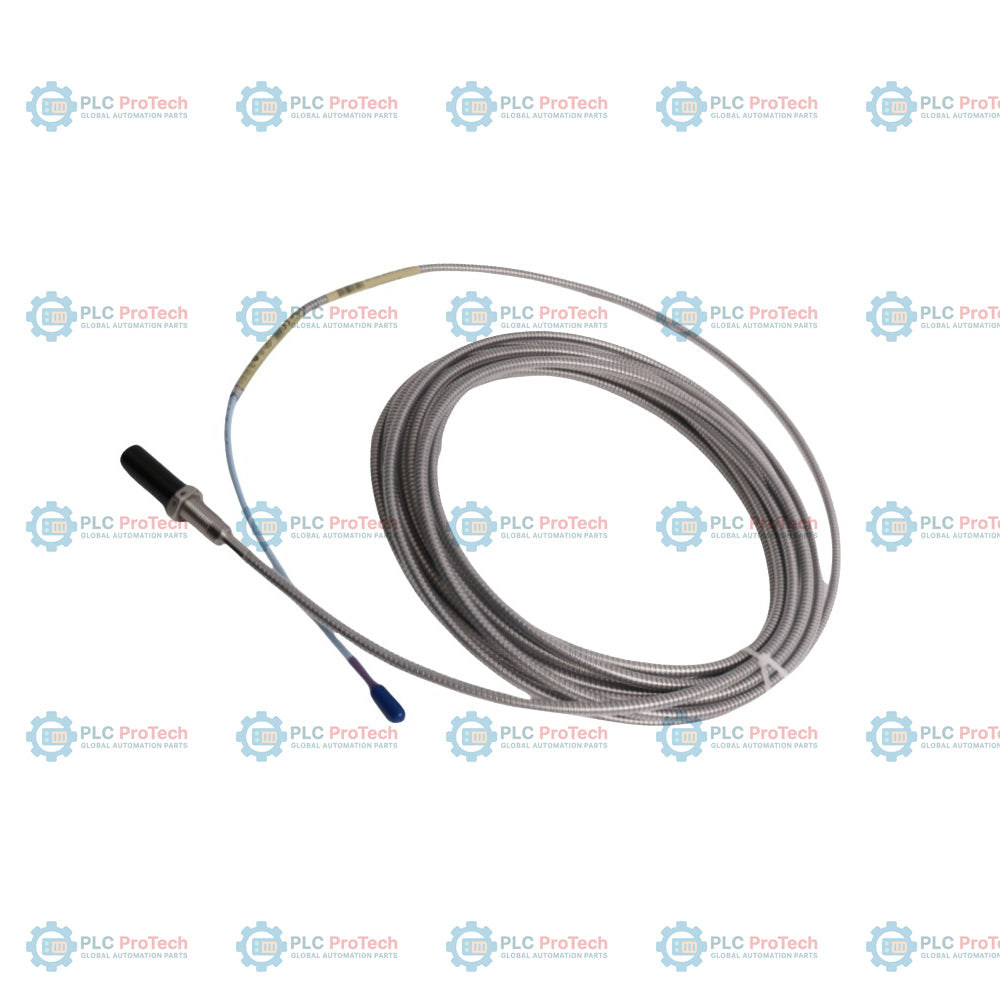

Sonda di prossimità Bently Nevada 330704-00-60-10-02-CN 3300 XL da 11 mm

Descrizione

330704-00-60-10-02-CN: sonda di prossimità 3300 XL da 11 mm con filettatura metrica M14 x 1.5 e armatura protettiva integrata in acciaio inossidabile. Questa configurazione specifica presenta una lunghezza complessiva del corpo completamente filettato di 60 mm (opzione 60), con 0 mm di lunghezza non filettata (opzione 00), una lunghezza totale di 1,0 metro (opzione 10) e un connettore coassiale ClickLoc miniaturizzato (opzione 02). Adatta ad ambienti industriali difficili, questa configurazione corazzata include il pacchetto di approvazione per aree pericolose in Cina -CN, che ne certifica la conformità agli schemi NEPSI e CCC per atmosfere con gas esplosivi.

Come parte del sistema di trasduttore di prossimità Bently Nevada 3300 XL da 11 mm, questa sonda viene utilizzata per misurare senza contatto le vibrazioni, la posizione del rotore e lo spostamento assiale su macchinari rotanti. Rispetto ai sistemi di trasduttori standard da 8 mm, questa configurazione con punta da 11 mm offre un intervallo di misurazione lineare più esteso, pari a 4,0 mm (160 mil), ed è quindi particolarmente adatta per misurazioni della spinta assiale, dell'espansione differenziale delle turbine a vapore e del monitoraggio della caduta delle aste dei compressori alternativi. L'armatura flessibile integrata in acciaio inossidabile AISI 302 con guaina esterna in FEP offre un'eccellente protezione meccanica e contro le abrasioni rispetto alle configurazioni standard non corazzate, come la serie 330703.

Caratteristiche

• Corpo filettato M14 x 1.5 realizzato in acciaio inossidabile AISI 304, con lunghezza non filettata di 0 mm (completamente filettato) e lunghezza totale del corpo di 60 mm.
• Armatura protettiva flessibile in acciaio inossidabile AISI 302 con guaina esterna in FEP, per proteggere il cavo della sonda triassiale da abrasioni e danni meccanici.
• Lunghezza totale del cavo di 1,0 metro per il collegamento diretto con un cavo di prolunga 3300 XL da 11 mm (come il 330730), per ottenere una lunghezza del sistema di 5,0 m o 9,0 m.
• Connettore coassiale ClickLoc miniaturizzato (opzione 02) che garantisce una connessione sicura senza un protettore del connettore preinstallato.
• Pacchetto di approvazione per aree pericolose in Cina -CN, con certificazioni NEPSI e CCC per un'installazione sicura in ambienti pericolosi classificati.
• Punta della sonda da 11 mm in polisolfuro di fenilene (PPS) ad alta resistenza, per resistere a sostanze chimiche aggressive di processo e alte temperature.
• Guarnizione di pressione con O-ring in Viton integrata nel gruppo della punta per impedire perdite del fluido attraverso il corpo della sonda.

Applicazioni

• Analisi delle vibrazioni dell'albero e del movimento dinamico di turbine e compressori
• Misurazioni della posizione assiale (di spinta) del rotore su macchine con cuscinetti a film d'olio
• Monitoraggio dell'espansione differenziale durante la rampa delle turbine a vapore
• Misurazioni della posizione o della caduta dell'asta su compressori alternativi
• Generazione di segnali per tachimetro, velocità zero e riferimento di fase Keyphasor
• Macchinari rotanti dell'industria pesante per impianti di generazione elettrica, petrolchimici e del settore petrolifero e del gas

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Instradamento del cavo: Mantenere un raggio di curvatura minimo di 25.4 mm (1.0 in) per il cavo corazzato della sonda, per evitare il deterioramento del coassiale interno.
• Coppia di montaggio: Per filettature M14 x 1.5, non superare la coppia di installazione nominale massima di 63.3 N-m (560 in-lb). La coppia di montaggio consigliata è 21.1 N-m (187 in-lb).
• Distanza dalla sonda: Impostare una distanza meccanica iniziale di 2.5 mm (100 mil) dal bersaglio, corrispondente al centro elettrico della curva di calibrazione lineare.
• Accoppiamento dei connettori: I connettori devono essere accoppiati serrandoli a mano. Non superare una coppia di 0.565 N-m (5 in-lb). Il nastro di silicone non è consigliato per sigillare il collegamento quando è esposto agli oli delle turbine.
• Messa a terra e schermatura: Collegare correttamente a terra la schermatura del sensore all'estremità del monitor. Assicurarsi che il collegamento ClickLoc sia isolato dalla messa a terra della macchina se non si utilizzano blocchi di montaggio isolati.

Conformità e certificazioni

• Approvazioni cinesi: Certificato NEPSI e CCC secondo il pacchetto -CN per il funzionamento sicuro in atmosfere esplosive.
• Marchio CE: Conforme alla Direttiva EMC della Comunità Europea 2014/30/UE e alla Direttiva RoHS 2011/65/UE (EFUP 15 anni).
• Sicurezza funzionale: Certificato SIL 2 (HFT = 0), SIL 3 (HFT = 1) quando integrato in reti di sicurezza standard per macchinari.
• Aree pericolose (generale): Destinato a installazioni a sicurezza intrinseca (ia) o non incendive (nA, ec) quando collegato secondo i disegni ufficiali 141092 o 140979.
