Bently Nevada 330704-000-100-10-01-05 3300 XL sonda di prossimità da 11 mm

Descrizione

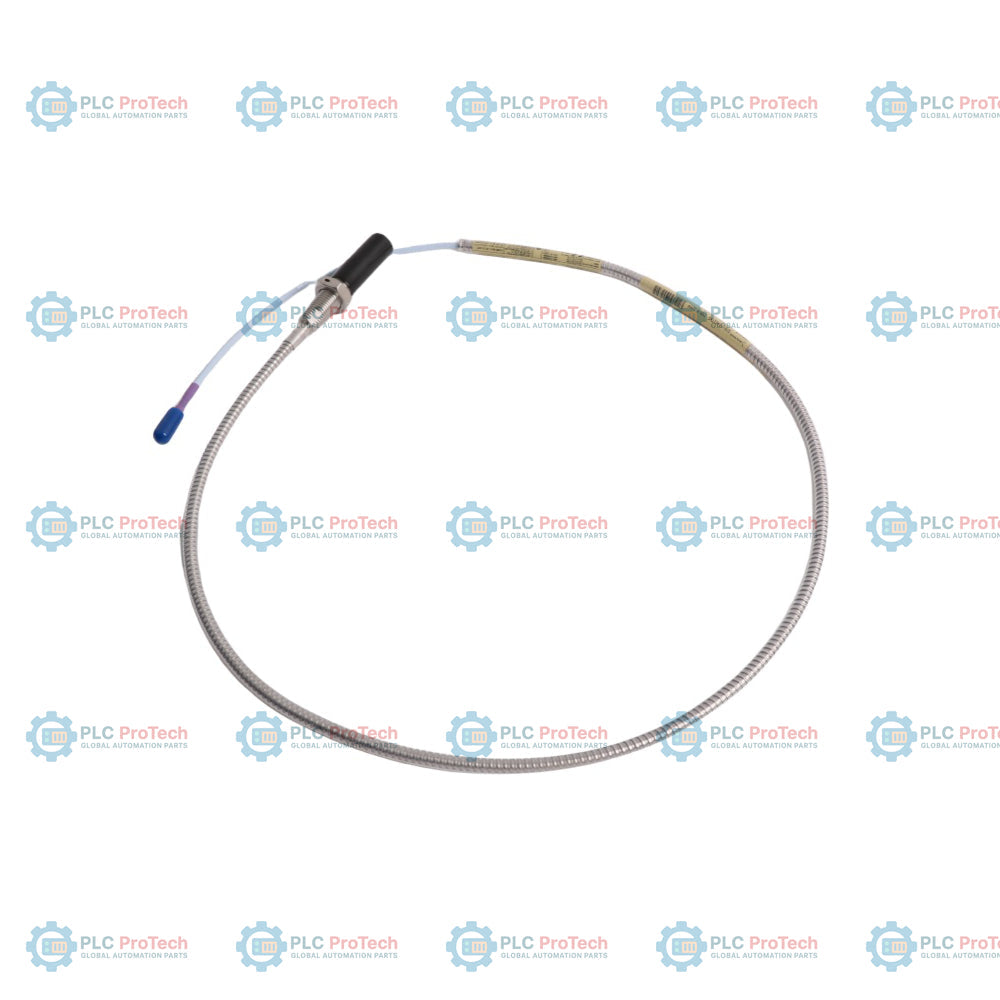

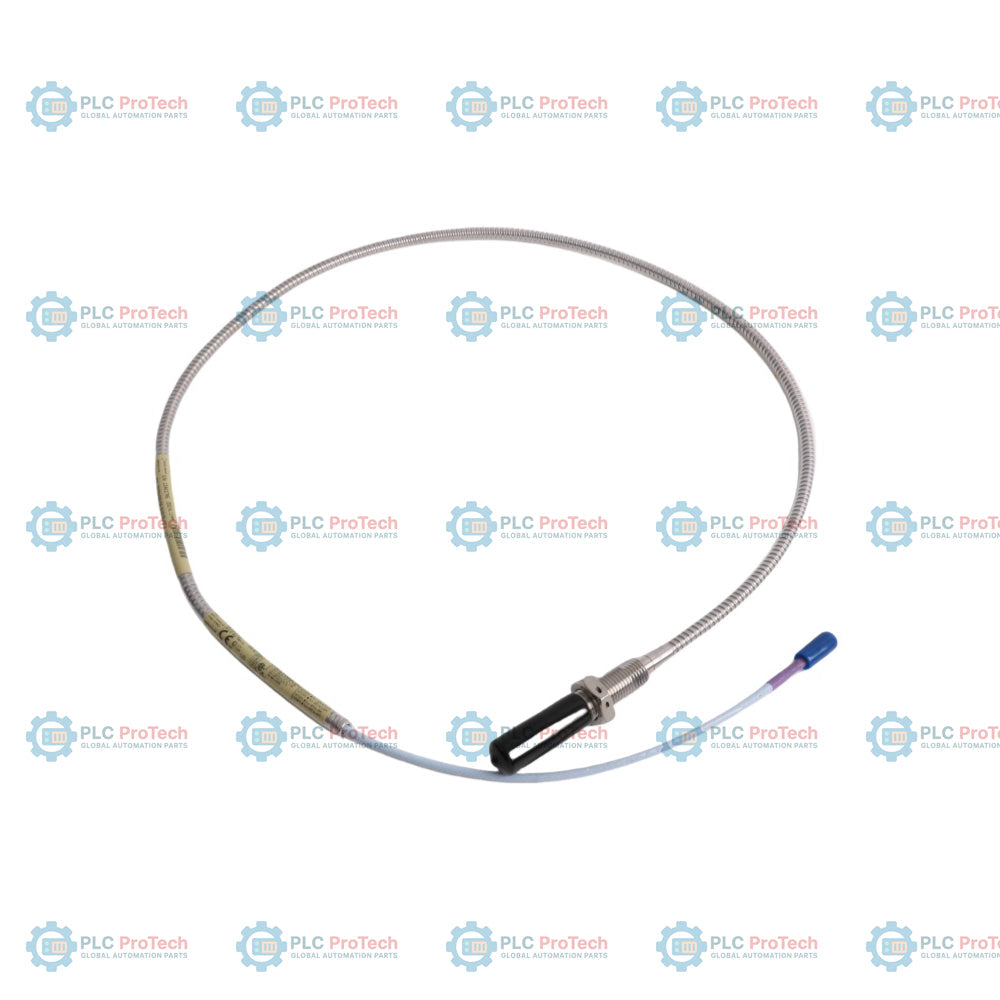

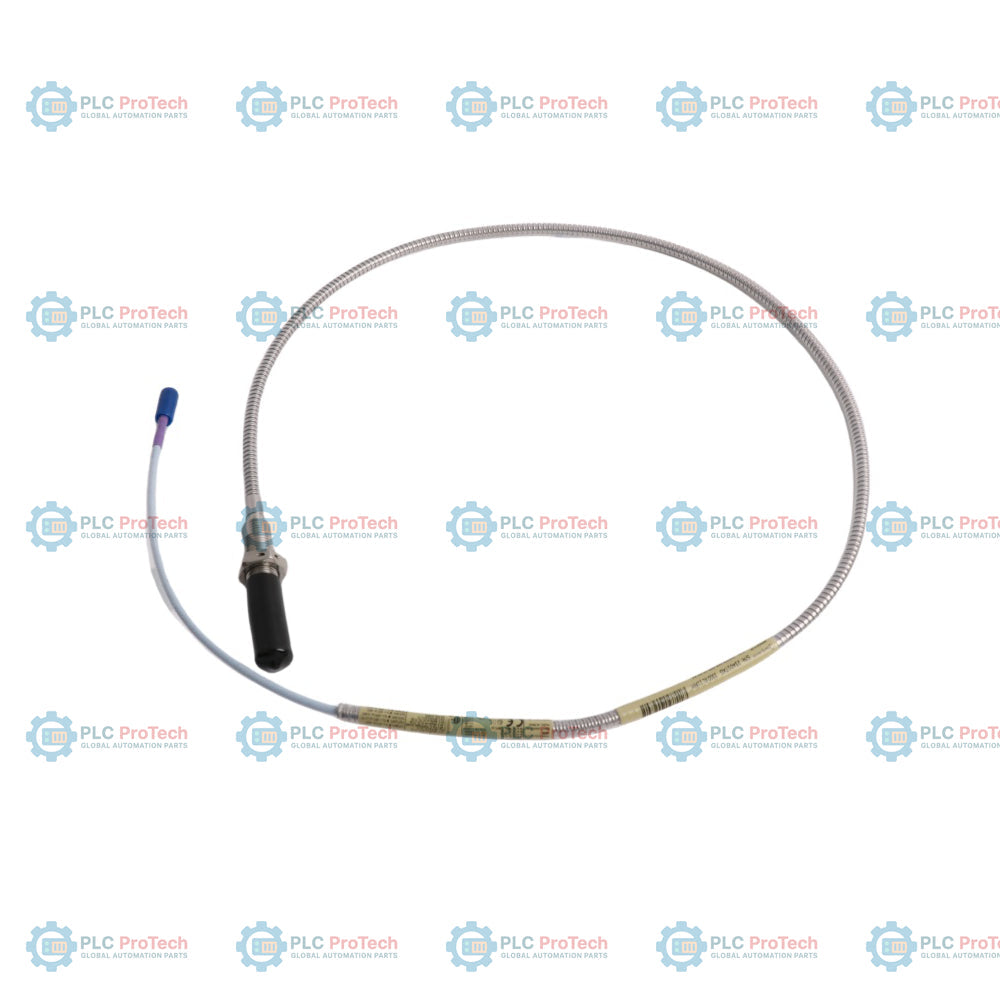

330704-000-100-10-01-05 è una sonda di prossimità 3300 XL 11 mm con corpo filettato metrico M14 x 1.5 e armatura protettiva in acciaio inossidabile. Questa configurazione specifica presenta un corpo completamente filettato di 100 mm (lunghezza non filettata di 0 mm) e una lunghezza totale del cavo di 1,0 metri che termina con un connettore coassiale miniaturizzato ClickLoc dotato di una protezione integrata del connettore. L'armatura flessibile integrata in acciaio inossidabile AISI 302 fornisce protezione fisica al cavo isolato in propilene fluorurato etilene (FEP) per cavi in ambienti industriali.

Questa sonda funziona come parte di un sistema di trasduttore di prossimità 3300 XL 11 mm, che fornisce un'uscita elettrica di 3,94 V/mm (100 mV/mil) rappresentativa della distanza fisica tra la punta della sonda e un bersaglio. Viene utilizzata con un cavo di prolunga 3300 XL 11 mm e un sensore Proximitor 3300 XL 11 mm per misurare la posizione assiale, le vibrazioni radiali, l'espansione differenziale o la velocità su macchinari rotanti quali turbine, compressori e pompe industriali.

Caratteristiche

• Corpo della sonda in acciaio inossidabile filettato M14 x 1.5 con armatura protettiva standard in acciaio inossidabile.
• L'opzione 000 specifica una lunghezza non filettata di 0 mm per il massimo innesto della filettatura.
• L'opzione 100 specifica una lunghezza complessiva del corpo di 100 mm.
• L'opzione 10 fornisce una lunghezza totale del cavo di 1,0 metri (3,3 piedi).
• L'opzione 01 presenta un connettore coassiale miniaturizzato ClickLoc dotato di una protezione del connettore in fluorosilicone.
• L'opzione 05 indica approvazioni multiple degli enti per aree pericolose, tra cui CSA, ATEX e IECEx.
• Il materiale della punta della sonda in solfuro di polifenilene (PPS) resiste all'esposizione chimica e termica.

Applicazioni

Questa configurazione della sonda di prossimità 3300 XL 11 mm viene utilizzata su macchinari rotanti pesanti per le seguenti misure:

• Monitoraggio delle vibrazioni radiali e della posizione assiale dell'albero della turbina.
• Misure dell'espansione differenziale della rampa sulle turbine a vapore.
• Misure della posizione o della caduta dell'asta sui compressori alternativi.
• Misure del tachimetro, della velocità zero e del segnale di riferimento di fase Keyphasor.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

Per garantire un'installazione sicura e accurata della sonda di prossimità 3300 XL da 11 mm, osservare i seguenti parametri:

• Impegno della filettatura: non superare il limite massimo di impegno della filettatura di 21 mm per filettature M14 x 1.5, per evitare il grippaggio.
• Limiti di coppia: serrare manualmente la sonda, quindi applicare la coppia consigliata di 21.1 N-m (187 in-lb). Non superare il limite assoluto di 63.3 N-m (560 in-lb).
• Raggio di curvatura: evitare di torcere il cavo e mantenere un raggio di curvatura minimo di 25.4 mm (1.0 in) lungo il percorso del cavo corazzato.
• Protezione del connettore: assicurarsi che il protettore del connettore sia pulito e asciutto. Serrare a mano le connessioni coassiali; non utilizzare pinze.
• Compatibilità del sistema: verificare che la lunghezza combinata della sonda e del cavo di prolunga corrisponda alla lunghezza di progetto del sensore di prossimità 3300 XL (lunghezza totale del sistema di 5.0 m o 9.0 m).

Conformità e certificazioni

La sonda 330704-000-100-10-01-05 è conforme agli standard industriali internazionali quando collegata a un sistema approvato con sensore di prossimità 3300 XL:

• Sicurezza intrinseca (ia): Classe I, Zona 0: AEx/Ex ia IIC T5...T1 Ga; Classe I, Div 1 Gruppi A, B, C, D (se installato con barriere Zener o isolatori galvanici secondo il disegno 141092).
• Antideflagrante (nA, ec): Classe I, Zona 2: AEx/Ex nA IIC T5...T1 Gc; Classe I, Div 2 Gruppi A, B, C, D (installato secondo il disegno 140979).
• ATEX/IECEx: Ex ia IIC T5...T1 Ga; Ex ia IIIC T90 degC...T280 degC Dc; Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc.
• Sicurezza funzionale: certificato SIL 2 (HFT=0); compatibile con SIL 3 (HFT=1) se configurato in un sistema ridondante.
• RoHS: Conforme alla direttiva UE 2011/65/UE e ai requisiti RoHS cinesi.
