Sonda con montaggio inverso 3300 XL da 11 mm Bently Nevada 330706-05-046-10-02-00

Descrizione

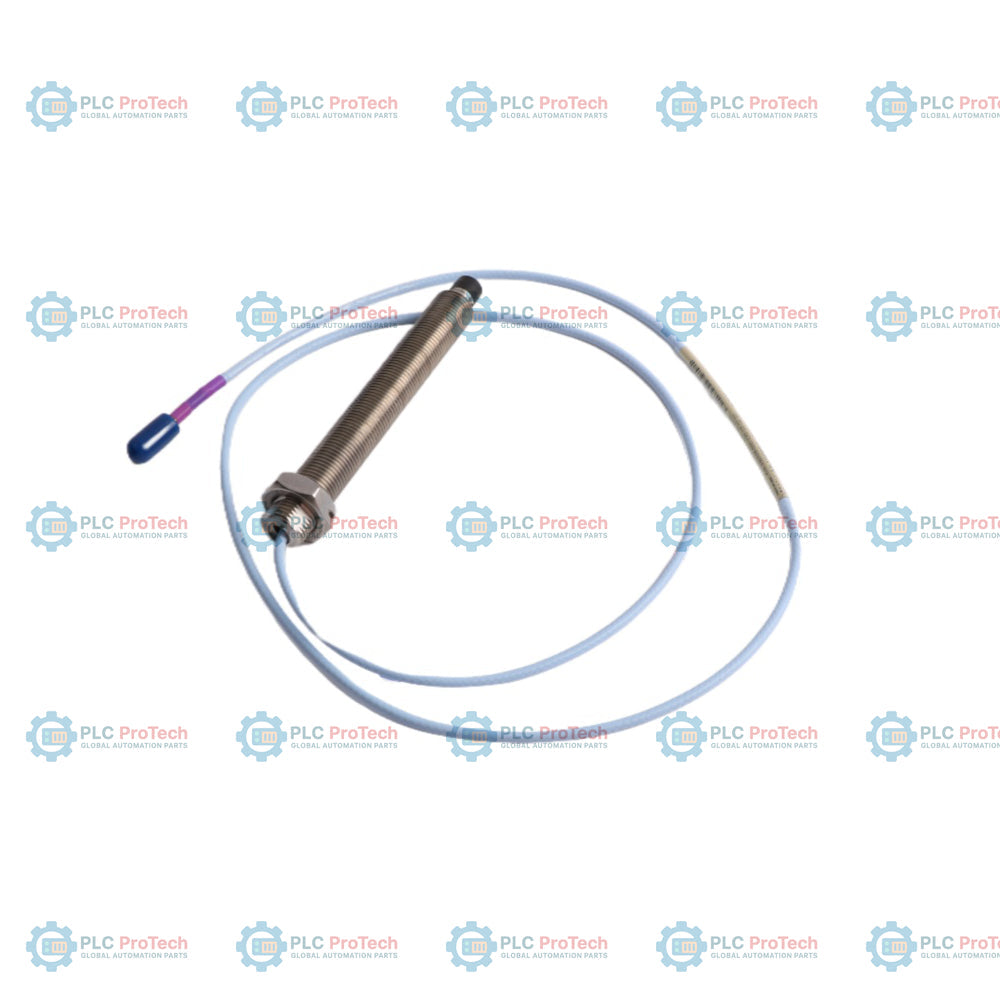

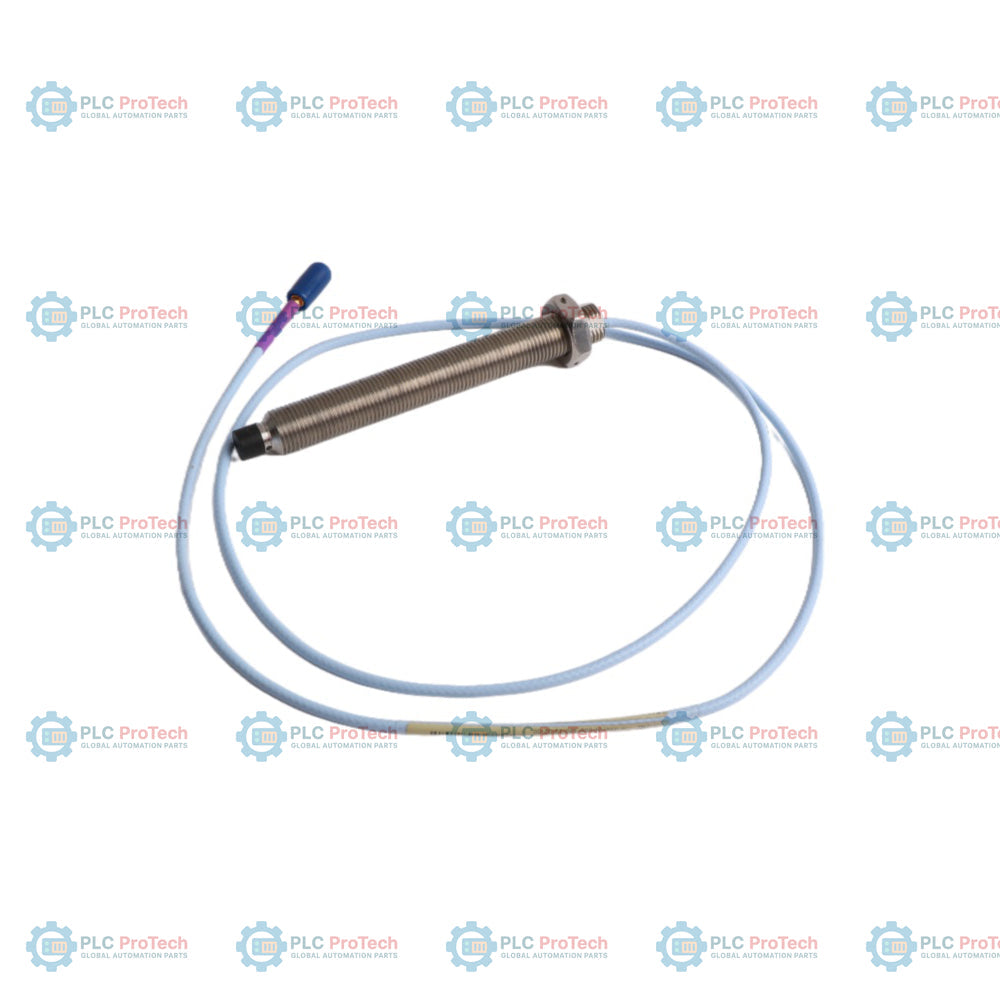

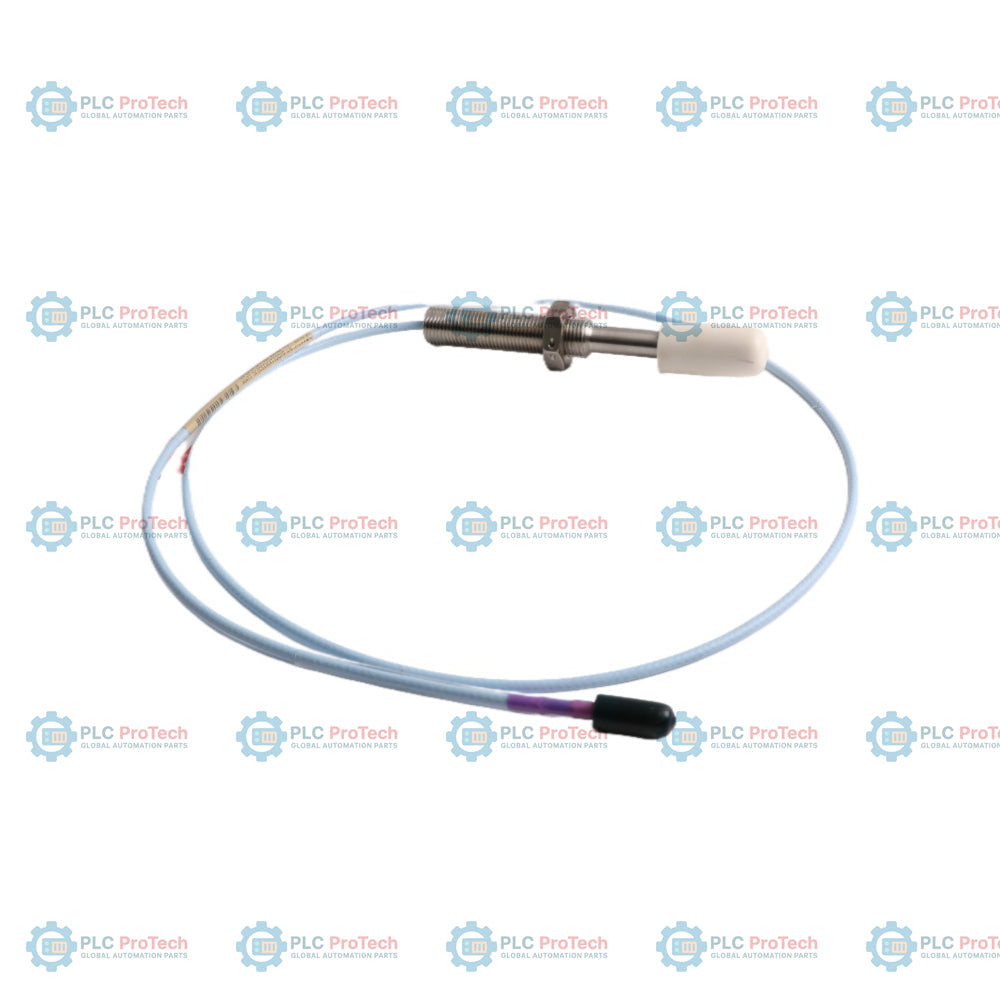

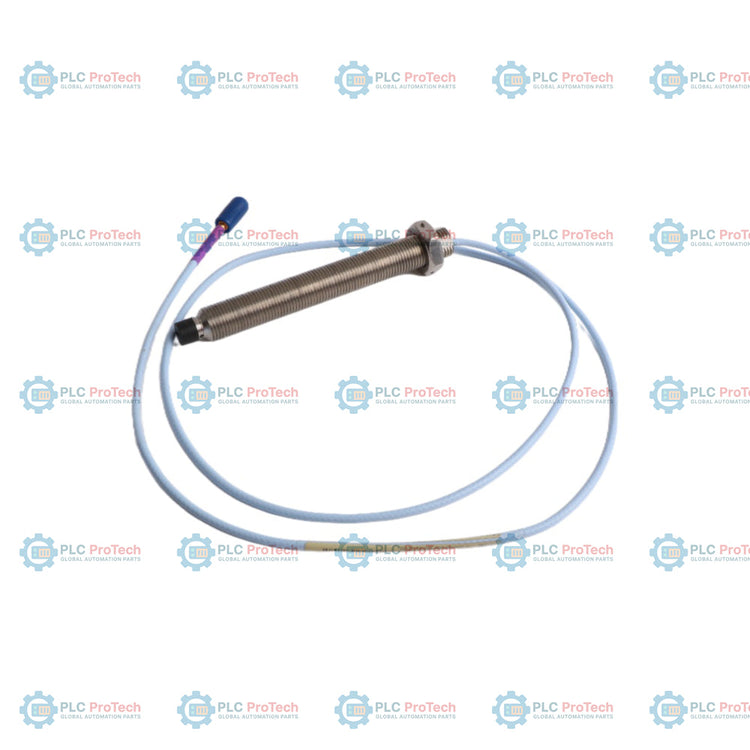

330706-05-046-10-02-00: Questa configurazione Bently Nevada sonda a montaggio inverso 3300 XL da 11 mm è progettata con filettature metriche M10 x 1 e presenta una lunghezza non filettata di 5 mm (opzione 05), una lunghezza complessiva della custodia di 46 mm (opzione 046), una lunghezza totale di 1,0 metro (opzione 10) e un connettore coassiale Miniature ClickLoc (opzione 02) senza approvazioni di enti per aree pericolose (opzione 00). A differenza delle sonde a montaggio standard, che vengono avvitate dall’esterno della custodia della macchina, i modelli a montaggio inverso vengono avvitati dall’interno, offrendo uno spazio libero ottimale e un fissaggio meccanico sicuro in spazi interni ristretti dove un’installazione esterna non è praticabile.

La sonda funge da sensore a correnti parassite senza contatto all’interno del sistema trasduttore 3300 XL da 11 mm, consentendo misurazioni precise per la protezione dei macchinari, come vibrazioni radiali, posizione assiale, posizione del rotore e rilevamento della velocità Keyphasor. Si abbina direttamente al sensore Proximitor 330780 e al cavo di prolunga 330730 per ottenere un sistema calibrato da 5,0 o 9,0 metri. Progettata con lo stampaggio brevettato TipLoc per fissare la punta della sonda al corpo in acciaio inossidabile e con la tecnologia CableLoc per fissare il cavo triassiale alla punta con una resistenza alla trazione fino a 330 N, questa sonda offre una lunga durata negli ambienti industriali più impegnativi.

Caratteristiche

• Custodia metrica a montaggio inverso: Realizzata con filettature metriche M10 x 1 e un dado esagonale dotato di fori di sicurezza preforati per un’installazione affidabile all’interno della custodia.
• Opzioni di lunghezza ottimizzate: Configurata con una lunghezza non filettata di 5 mm e una custodia compatta lunga 46 mm, per adattarsi agli specifici parametri di spazio libero dei macchinari.
• Connettore Miniature ClickLoc: Il collegamento coassiale in ottone placcato oro si blocca saldamente in posizione per eliminare la perdita di segnale e impedire l’allentamento dovuto alle forti vibrazioni.
• Elevata resistenza alla trazione: Il design CableLoc offre una resistenza alla trazione meccanica fino a 330 N (75 lb) tra il cavo della sonda e il corpo della sonda.
• Elevata resistenza chimica: Presenta una punta della sonda in solfuro di polifenilene (PPS) fissata saldamente alla custodia in acciaio inossidabile AISI 304.
• Cavo FEP triassiale di alta qualità: Dotato di un cavo triassiale standard da 75 ohm isolato con fluoruro di etilene propilene (FEP) per resistere al calore e alla penetrazione dell’olio.

Applicazioni

Questa sonda a montaggio inverso 3300 XL da 11 mm viene utilizzata nei sistemi di monitoraggio di macchinari rotanti pesanti nei settori della generazione elettrica, del petrolio e del gas e della raffinazione petrolchimica. Le applicazioni tipiche includono:

• Monitoraggio delle vibrazioni dell’albero e dello spostamento assiale di turbine a vapore e a gas
• Monitoraggio della posizione del rotore di compressori centrifughi e alternativi
• Monitoraggio dell’usura del cuscinetto reggispinta del generatore e rilevamento della velocità di rotazione
• Misurazione del movimento dell'albero delle pompe industriali e del riferimento di velocità Keyphasor
• Configurazioni del trasduttore con alloggiamento interno in cui l'accesso alla filettatura esterna è limitato

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Per garantire una trasmissione precisa del segnale e prevenire danni fisici alla sonda con montaggio inverso 3300 XL da 11 mm, attenersi alle seguenti linee guida:

• Accesso per il montaggio: avvitare la sonda direttamente dall'interno dell'alloggiamento o del blocco di montaggio. Assicurarsi che la superficie target sia perpendicolare e piana rispetto alla punta della sonda.
• Coppia di serraggio: non superare la coppia nominale massima di 22,6 N-m (200 in-lb). Si consiglia di fissare il corpo della sonda a 7,5 N-m (66 in-lb).
• Bloccaggio del connettore: allineare le estremità del connettore ClickLoc in ottone e ruotarle manualmente fino al completo bloccaggio. Non utilizzare utensili meccanici, come pinze, sul collegamento coassiale.
• Raggio di curvatura: instradare il cavo della sonda assicurandosi di mantenere un raggio di curvatura minimo di 25,4 mm (1,0 pollice) lungo tutti i canali di supporto.

Conformità e certificazioni

Questa configurazione (opzione 00) è destinata all'uso industriale standard, senza requisiti di approvazione per aree pericolose. Per installazioni in ambienti classificati, consultare le configurazioni che utilizzano il pacchetto di approvazioni multiple dell'opzione 05.
