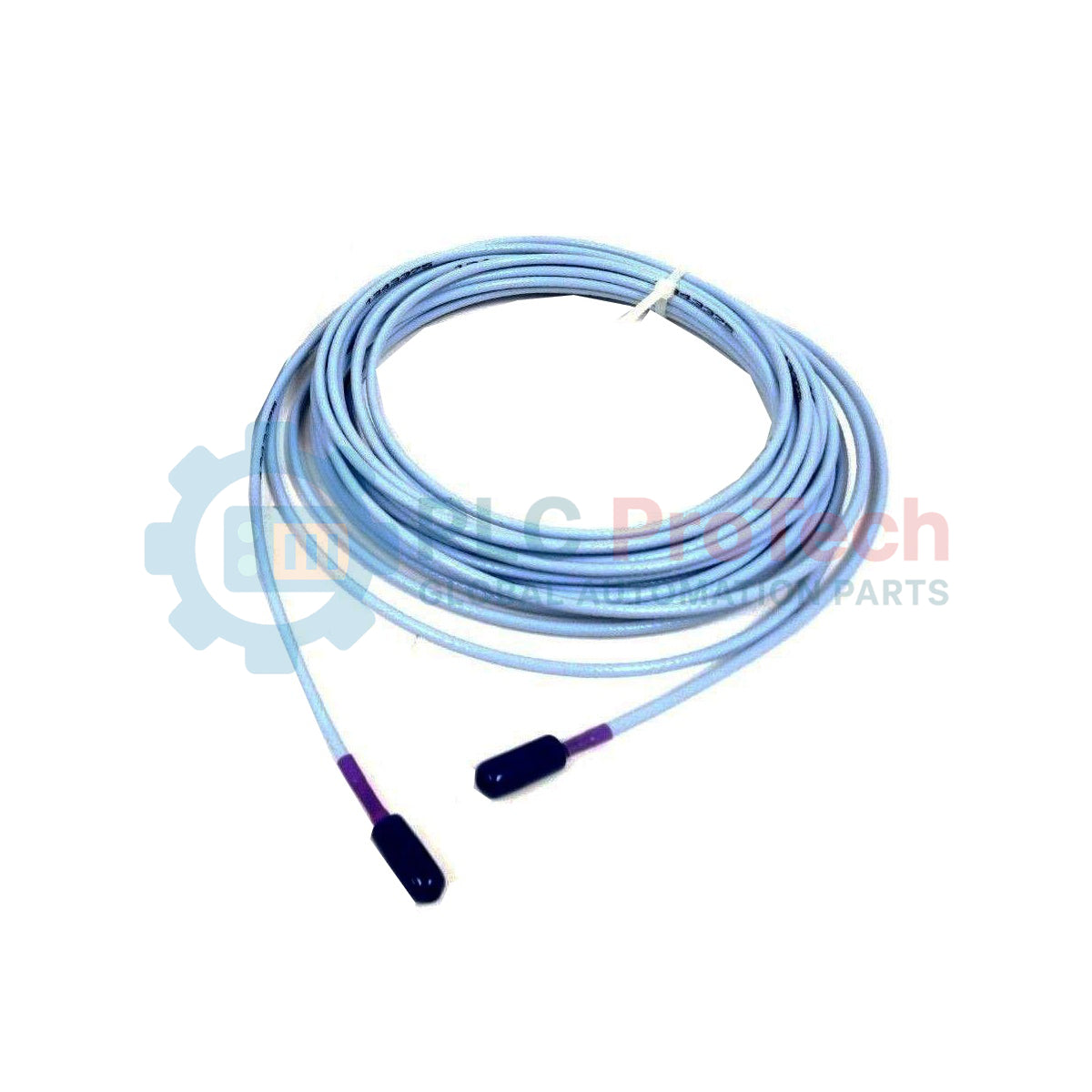

Bently Nevada 330730-040-01-CN 3300 XL Cavo di prolunga da 11 mm

Descrizione

Per il monitoraggio critico delle vibrazioni e della posizione nelle turbomacchine sottoposte a forti sollecitazioni, il cavo di prolunga Bently Nevada 330730-040-01-CN crea un percorso del segnale affidabile e a basse perdite tra le sonde di prossimità 3300 XL da 11 mm e i relativi sensori Proximitor. Questo cavo per impieghi gravosi è progettato per ridurre al minimo l'impedenza di trasmissione e l'attenuazione del segnale in ambienti difficili, garantendo precise misurazioni dello spostamento mediante correnti parassite. Protetto da un'armatura flessibile integrata in acciaio inossidabile e da una guaina esterna resistente agli agenti chimici, preserva l'integrità delle misurazioni anche in ambienti saturi di lubrificanti sintetici e fluidi industriali.

Caratteristiche

• Robusta armatura protettiva: Realizzata con un'armatura flessibile in acciaio inossidabile AISI 302 (SST) per un'eccellente protezione meccanica dallo schiacciamento.
• Guaina resistente agli agenti chimici: Presenta una guaina esterna in etilene propilene fluorurato (FEP) per impedire l'ingresso dei fluidi e resistere al deterioramento causato dagli idrocarburi corrosivi.
• Connettori Click-Loc placcati in oro: I connettori coassiali ad alta affidabilità prevengono il deterioramento della connessione e garantiscono una connessione sicura e resistente alle vibrazioni.
• Parametri elettrici controllati: Le caratteristiche di capacità rigorosamente calibrate garantiscono una corrispondenza esatta con le specifiche del sistema di trasduttori da 11 mm.

Applicazioni

• Monitoraggio delle vibrazioni dell'albero e della posizione assiale di turbine a vapore e a gas.
• Strumentazione delle casse dei cuscinetti di compressori ed espansori industriali pesanti.
• Allineamento dell'albero del generatore idroelettrico e monitoraggio delle vibrazioni radiali.
• Sistemi di protezione per macchinari di pompe critiche e ventilatori di torri di raffreddamento.

Informazioni per l'ordine

Specifiche tecniche

Approfondimenti di ingegneria empirica

Modelli alternativi e compatibilità

Il cavo di prolunga 3300 XL da 11 mm è progettato specificamente per corrispondere alle caratteristiche elettriche dei sistemi da 11 mm, che presentano in genere un fattore di scala di 3,94 V/mm. Non è intercambiabile con i sistemi di prossimità standard 3300 XL da 5 mm o 8 mm a causa delle sostanziali differenze nell'induttanza della bobina, nella capacità del cavo e nei requisiti di calibrazione. La combinazione di cavi di serie o diametri diversi causerà una grave deriva della misura e un'errata scalatura del sistema nel monitor di protezione della macchina.

Problemi applicativi e note ingegneristiche

Per prevenire loop di massa elettrici, la guaina esterna in FEP deve rimanere intatta lungo l'intero percorso del cavo. Lo strato in FEP funge da isolante, impedendo all'armatura in acciaio inossidabile di creare un percorso di massa parallelo contro le passerelle portacavi strutturali. Durante le operazioni di passaggio, assicurarsi che il raggio di curvatura non scenda al di sotto della soglia strutturale minima per prevenire microfratture del dielettrico coassiale interno, che possono causare offset intermittenti di calibrazione nel loop del Proximitor.

Suggerimenti per la messa in servizio e il cablaggio

Prima di accoppiare i connettori Click-Loc placcati in oro, ispezionarli per verificare l'assenza di polvere, umidità o residui di olio. Se è necessaria la pulizia, utilizzare un bastoncino di cotone privo di lanugine e alcol isopropilico per uso elettronico. Durante l'installazione all'interno di alloggiamenti di turbine o in aree esposte a spruzzi d'olio, proteggere la connessione accoppiata con una guarnizione in nastro siliconico autoagglomerante per connettori (come il codice prodotto Bently Nevada 40124-02) o con cuffie protettive per connettori, anziché con il normale nastro isolante, per garantire l'isolamento del segnale a lungo termine.
