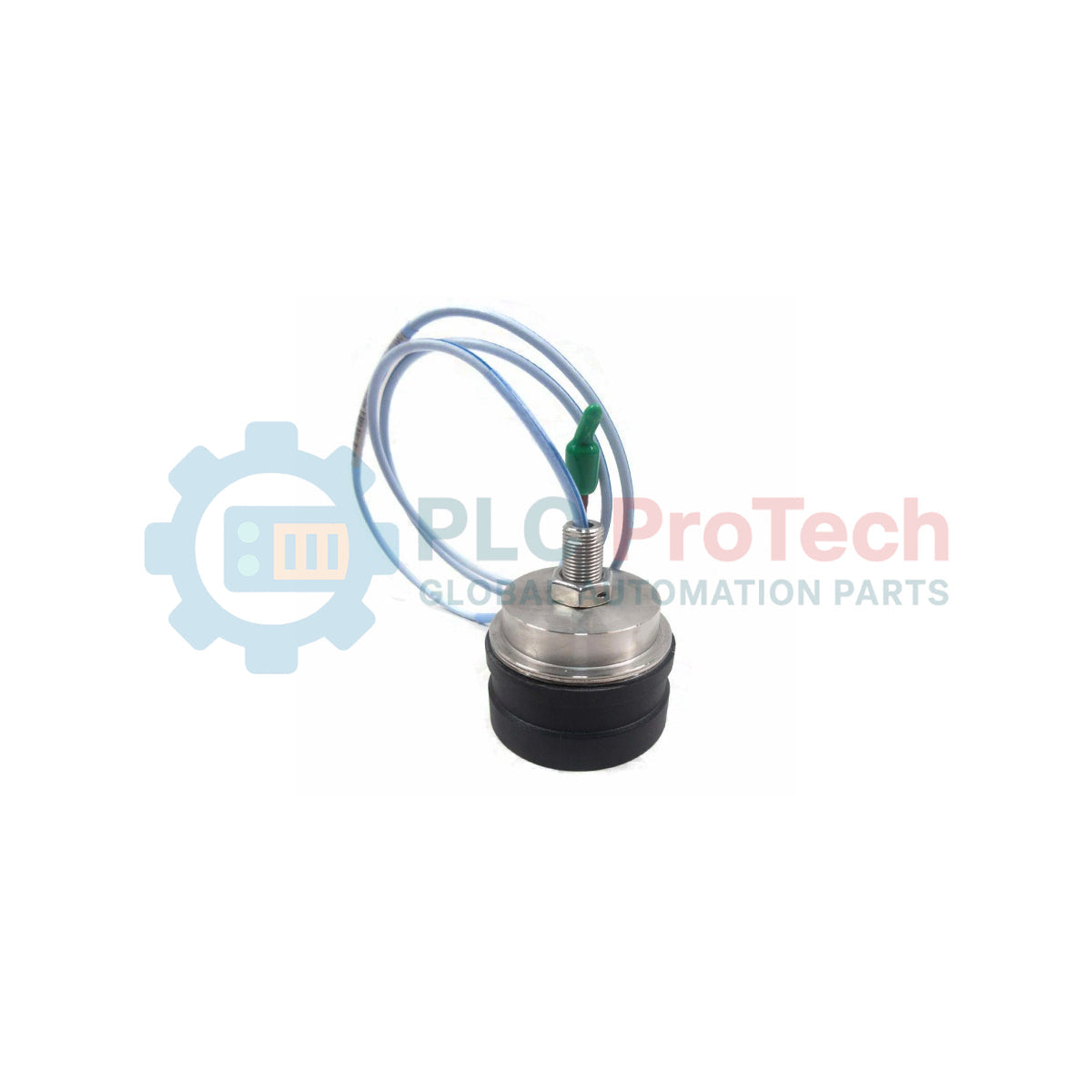

Bently Nevada 330876-03-90-00-00 3300 XL 50 mm Sonda di prossimità

Descrizione

Progettato per misurazioni di spostamento e vibrazioni su turbomacchinari industriali per impieghi gravosi, il Bently Nevada 330876-03-90-00-00 funge da testa trasduttore altamente specializzata all'interno del sistema di trasduttori di prossimità 3300 XL 50 mm. Dotato di una punta in solfuro di polifenilene (PPS) e di un corpo in acciaio inossidabile AISI 304, questo sensore è progettato per resistere ad ambienti di processo severi. Il modello presenta un corpo dal diametro liscio di 1.99 pollici con una configurazione di instradamento del cavo a uscita laterale, che offre un profilo ottimizzato per spazi fisici ristretti. È dotato di un cavo FluidLoc per alte temperature integrato da 9.0 metri (29.5 piedi), senza armatura, che garantisce una trasmissione affidabile del segnale al sensore proximitor associato nelle zone ad alta temperatura.

Caratteristiche

• Ampio diametro della punta di 50 mm, ottimizzato per misurazioni con intervallo lineare esteso su turbine a vapore/gas e generatori di grandi dimensioni.
• Materiale della punta della sonda in solfuro di polifenilene (PPS), resistente agli agenti chimici.
• Robusta struttura del corpo in acciaio inossidabile AISI 304 per una stabilità meccanica a lungo termine.
• Design della tenuta con O-ring in Viton per impedire il bypass del fluido di processo.
• Design del cavo FluidLoc per alte temperature, resistente all'ingresso dei fluidi e alle elevate sollecitazioni termiche.

Applicazioni

• Monitoraggio della posizione assiale e delle vibrazioni dell'albero in grandi turbine a vapore per servizi pubblici.
• Turbine a gas ad alta potenza e generatori industriali.
• Compressori ed espansori di processo per impieghi gravosi.
• Cuscinetti guida di generatori con turbina idroelettrica.

Specifiche tecniche

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Questa sonda da 50 mm deve essere utilizzata con un sensore Proximitor 3300 XL da 50 mm abbinato, configurato per una lunghezza di sistema di 9,0 metri. Il tentativo di utilizzare questa sonda con elettroniche Proximitor standard da 8 mm, 11 mm o 25 mm causerà uscite non lineari, errori completi di calibrazione e una protezione compromessa del macchinario.

Problemi applicativi e note ingegneristiche

A causa del grande diametro della punta, pari a 50 mm, il campo magnetico irradiato è significativamente più ampio rispetto alle sonde standard. È necessario attenersi scrupolosamente ai requisiti di distanza laterale dagli oggetti metallici adiacenti e dalle sonde vicine, per evitare diafonia e interferenze delle pareti laterali. Assicurarsi che la staffa di montaggio non invada la zona di campo attiva della punta della sonda.

Suggerimenti per la messa in servizio e il cablaggio

Il cavo FluidLoc non deve mai essere giuntato, tagliato o modificato. La lunghezza elettrica precisa del cavo da 9,0 metri fa parte del circuito a radiofrequenza (RF) accordato; modificarne la lunghezza altera permanentemente le curve di calibrazione. Verificare sempre la tensione CC della distanza all'uscita del Proximitor durante l'installazione meccanica, per confermare di rientrare nell'intervallo operativo lineare prima di bloccare il gruppo di montaggio.

Linee guida per l'installazione
