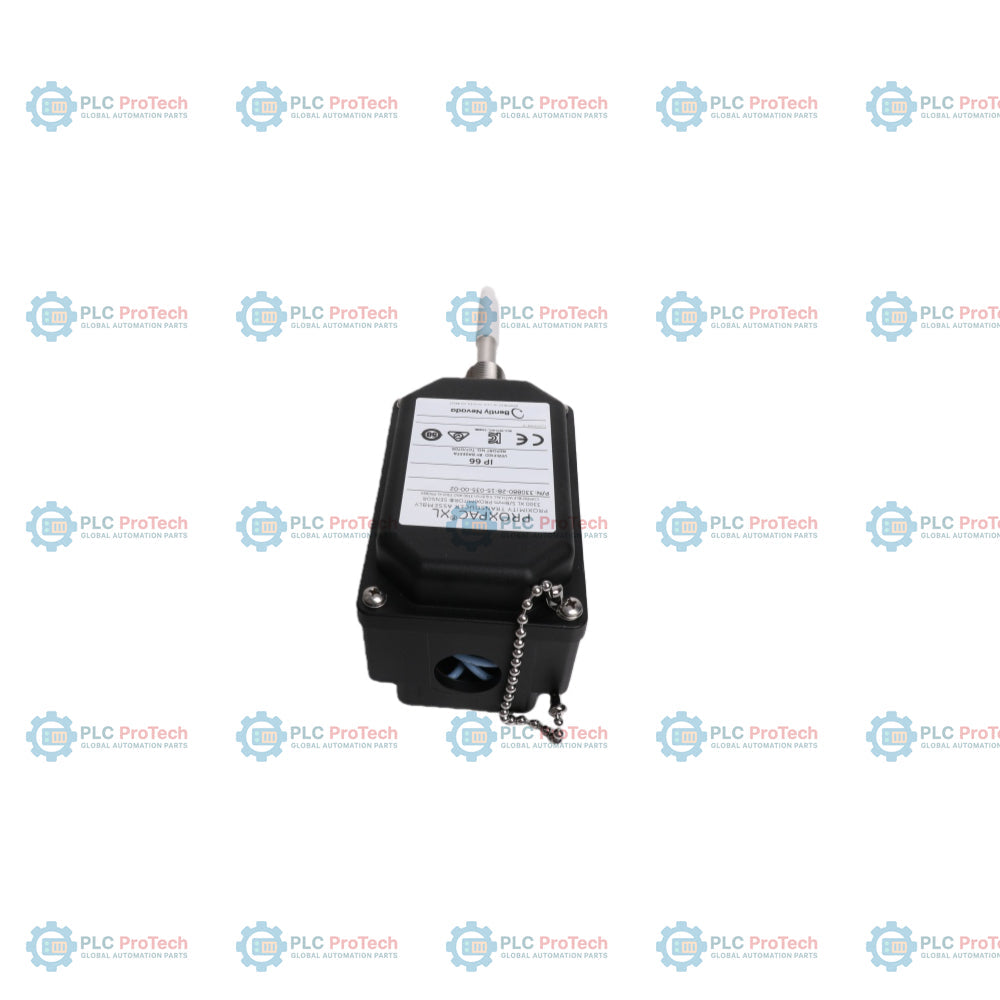

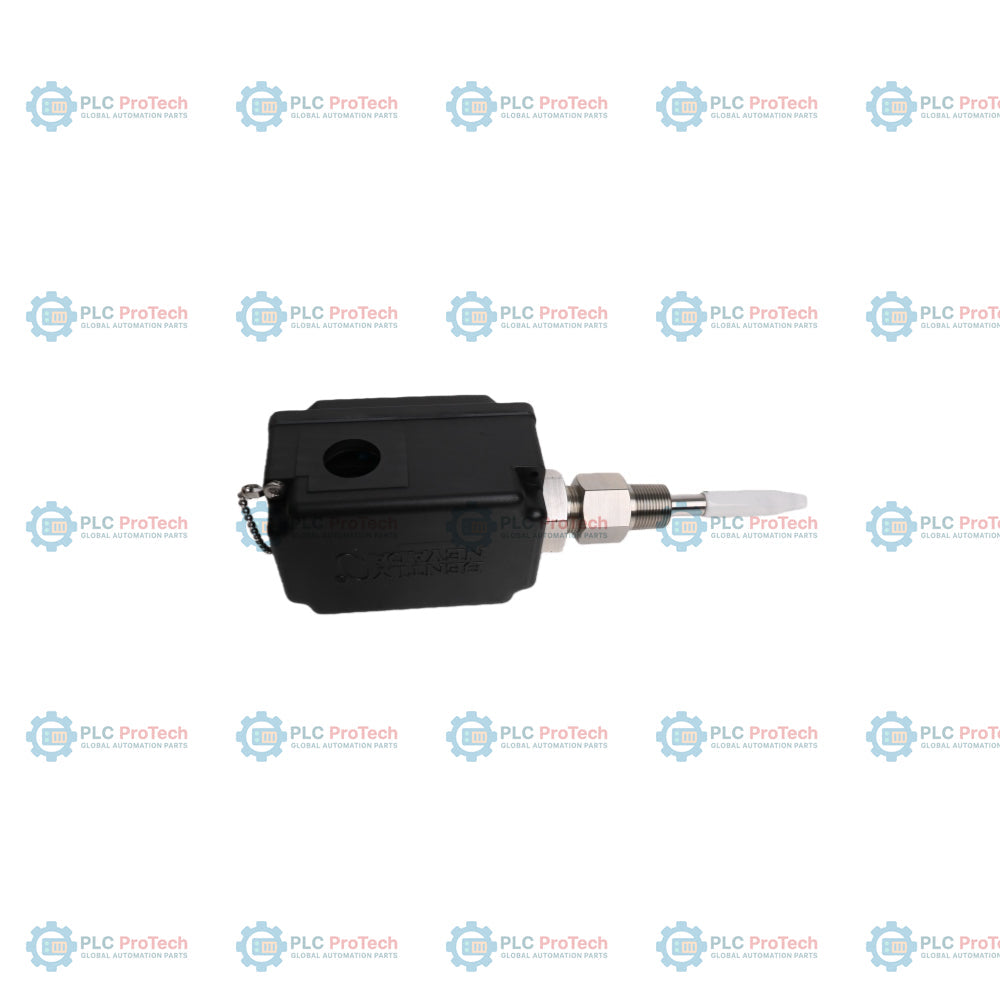

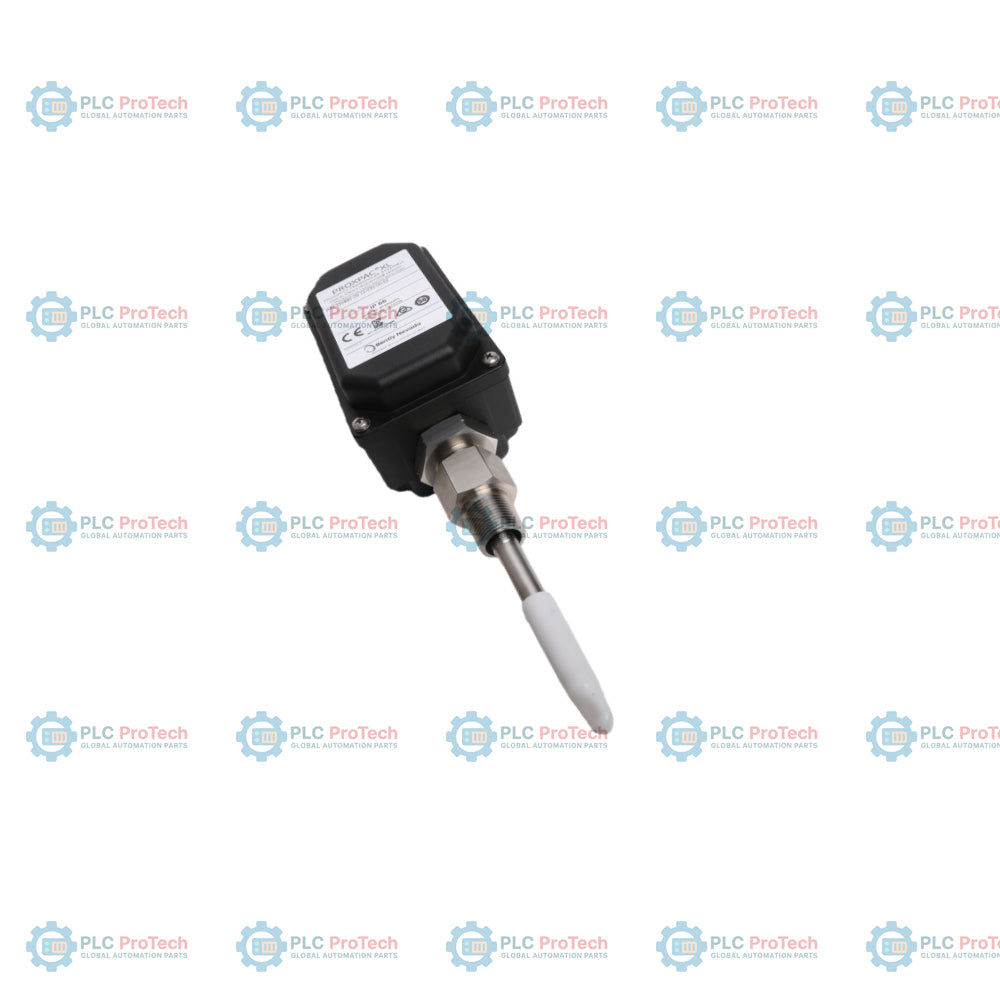

L'opzione 28 (sonda 3300 XL da 8 mm con approvazioni multiple), l'opzione 6 (adattatore distanziatore da 60 mm), l'opzione 155 (penetrazione della sonda di 155 mm), l'opzione 03 (un raccordo M20 e due tappi) e l'opzione 02 (filettatura di montaggio 3/4-14 NPT) definiscono questa configurazione metrica integrata del trasduttore di prossimità — 330881-28-6-155-03-02. L'assemblaggio PROXPAC XL Proximity Transducer funziona come un sistema di sonda di prossimità completamente autonomo, integrando direttamente in un unico alloggiamento termoplastico stampato sia una sonda di prossimità 3300 XL da 8 mm sia un sensore Proximitor 3300 XL. Questa integrazione elimina la necessità di un cavo di prolunga esterno tra la sonda e il sensore Proximitor, consentendo al cablaggio in campo di collegarsi direttamente dai terminali del coperchio dell'assemblaggio al sistema di monitoraggio.
A differenza delle configurazioni non approvate o delle varianti con filettatura inglese, come la serie 330880, la configurazione 330881-28-6-155-03-02 presenta un layout orientato al sistema metrico, con una filettatura di montaggio 3/4-14 NPT necessaria per il relativo adattatore distanziatore da 60 mm. Il coperchio integrato dell'alloggiamento contiene un sensore Proximitor con approvazioni internazionali multiple, conforme ai requisiti di sicurezza intrinseca e non incendiabilità per le aree pericolose. Il corpo è stampato in termoplastica di solfuro di polifenilene (PPS) resistente ai raggi ultravioletti, rinforzata con fibra di vetro e contenente fibre conduttive per dissipare le cariche elettrostatiche, garantendo un grado di protezione Type 4X e IP66 per gli ambienti industriali gravosi.
Il modello 330881-28-6-155-03-02 viene utilizzato per la protezione dei macchinari rotanti, in particolare quando i vincoli di spazio o le condizioni esterne difficili rendono impraticabile l'uso di cavi di prolunga lunghi. Le applicazioni tipiche includono la misurazione delle vibrazioni dell'albero e della posizione assiale su turbine a vapore, turbine a gas, compressori, pompe e riduttori in impianti di generazione elettrica, di trattamento chimico e del settore petrolifero e del gas. È adatto per ambienti pericolosi in cui sono richieste certificazioni a sicurezza intrinseca o antideflagranti.
| Opzione / segmento | Codice su questo SKU | Descrizione |
|---|---|---|
| Codice articolo ordinabile | 330881-28-6-155-03-02 | Gruppo trasduttore di prossimità PROXPAC XL, metrico |
| A: Opzione sonda e omologazioni | 28 | Sonda 3300 XL da 8 mm con omologazioni multiple |
| B: Opzione adattatore distanziatore (dimensione B) | 6 | Lunghezza dell'adattatore distanziatore di 60 mm (ordinabile con incrementi di 10 mm) |
| C: Opzione penetrazione della sonda (dimensione C) | 155 | Lunghezza di penetrazione della sonda di 155 mm (ordinabile con incrementi di 1 mm) |
| D: Opzione raccordi | 03 | Un raccordo M20, due tappi |
| E: Opzione filettatura di montaggio | 02 | 3/4-14 NPT (richiesto quando si ordina l'opzione adattatore distanziatore) |
| Produttore | Bently Nevada (Baker Hughes) |
| Modello | 330881-28-6-155-03-02 |
| Serie del prodotto | Trasduttore di prossimità PROXPAC XL |
| Tipo di sonda di ingresso | Sonda di prossimità 3300 XL da 8 mm con cavo di 1 metro |
| Ingresso di alimentazione | Richiede da -17,5 Vcc a -26 Vcc senza barriere, con consumo massimo di 12 mA; da -23 Vcc a -26 Vcc con barriere |
| Sensibilità all'alimentazione | Variazione della tensione di uscita inferiore a 2 mV per ogni volt di variazione della tensione di ingresso |
| Impedenza di uscita | 50 ohm |
| Intervallo lineare | 2 mm (80 mil), a partire da circa 0,25 mm (10 mil) dal target (da 0,25 a 2,3 mm) |
| Fattore di scala incrementale (ISF) | 7,87 V/mm (200 mV/mil) +/-5% su un intervallo lineare di 80 mil (da 0 °C a +45 °C) |
| Impostazione della distanza consigliata | 1,27 mm (50 mil) |
| Risposta in frequenza | Da 0 a 10 kHz: +0, -3 dB con un massimo di 305 metri (1000 piedi) di cablaggio di campo |
| Dimensione minima del target | Target piatto di 15,2 mm (0,6 pollici) di diametro |
| Limiti del diametro dell'albero | 50,8 mm (2,0") minimo; 76,2 mm (3,0") minimo consigliato |
| Materiale della custodia | Termoplastica in solfuro di polifenilene (PPS) rinforzata con fibra di vetro, resistente ai raggi ultravioletti (UV), con fibre conduttive |
| Materiale del manicotto | Acciaio inossidabile AISI 304 con catena di ritenuta |
| Manicotto esterno e viti di ritenuta | Acciaio inossidabile AISI 303 |
| Materiale dell’O-ring del manicotto | Neoprene |
| Materiale per l’isolamento dalle vibrazioni | Silicone cellulare extra morbido |
| Grado di protezione ambientale | IP66 e Tipo 4X |
| Temperatura di esercizio (sonda) | Da -52 °C a +177 °C |
| Temperatura di esercizio (custodia e sensore) | Da -52 °C a +100 °C |
| Temperatura di stoccaggio | Da -52 °C a +105 °C |
| Umidità relativa | 100% di condensazione, non immergibile quando i connettori sono protetti |
| Coppia del dado di ritenuta | 29,5 N-m (260 in-lb) |
| Coppia del controdado del manicotto della sonda | 39,3 N-m (350 in-lb) |
Il design integrato della serie PROXPAC XL semplifica il cablaggio. I collegamenti del cablaggio in campo devono essere fatti passare attraverso l’ingresso del conduit. Utilizzare il raccordo M20 fornito (Opzione 03) per mantenere la corretta tenuta della custodia. Si consiglia una sezione del cavo in campo da 0,2 a 1,5 mm2 (da 16 a 24 AWG), utilizzando un cavo triaxiale schermato a 3 conduttori. Per la messa a terra, assicurarsi che la calza di messa a terra interna sia collegata saldamente e instradare il filo di drenaggio secondo lo schema di cablaggio del sistema. Adottare le opportune precauzioni per impedire l’ingresso di umidità nella custodia in PPS attraverso il conduit.
Il modello 330881-28-6-155-03-02 dispone di diverse certificazioni internazionali per aree pericolose (Opzione A = 28):
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 330881-28-6-155-03-02
Country of origin:United States
Product Type: Trasduttore di prossimità PROXPAC XL
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 250g
Dimensions: 60 mm x 110 mm x 110 mm (H x W x D)
Shipping port: Xiamen
Warranty: 12 months
