Descrizione

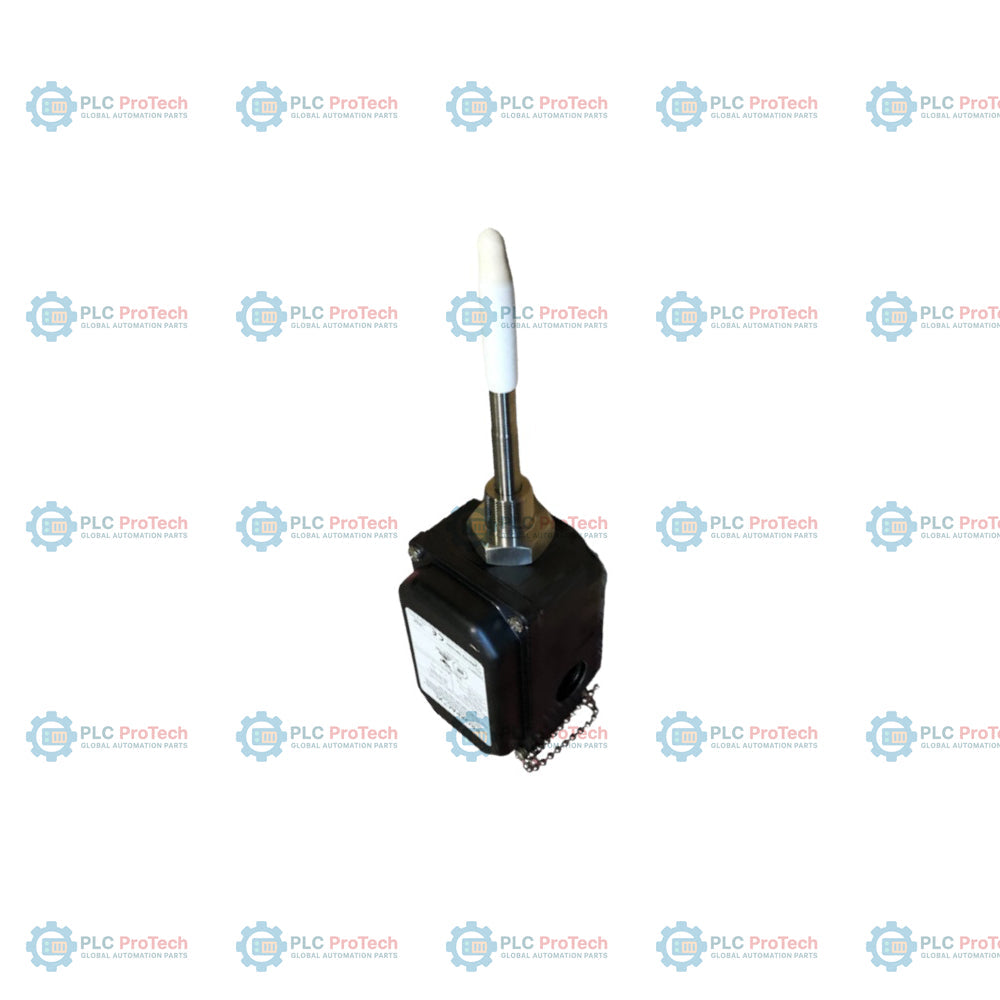

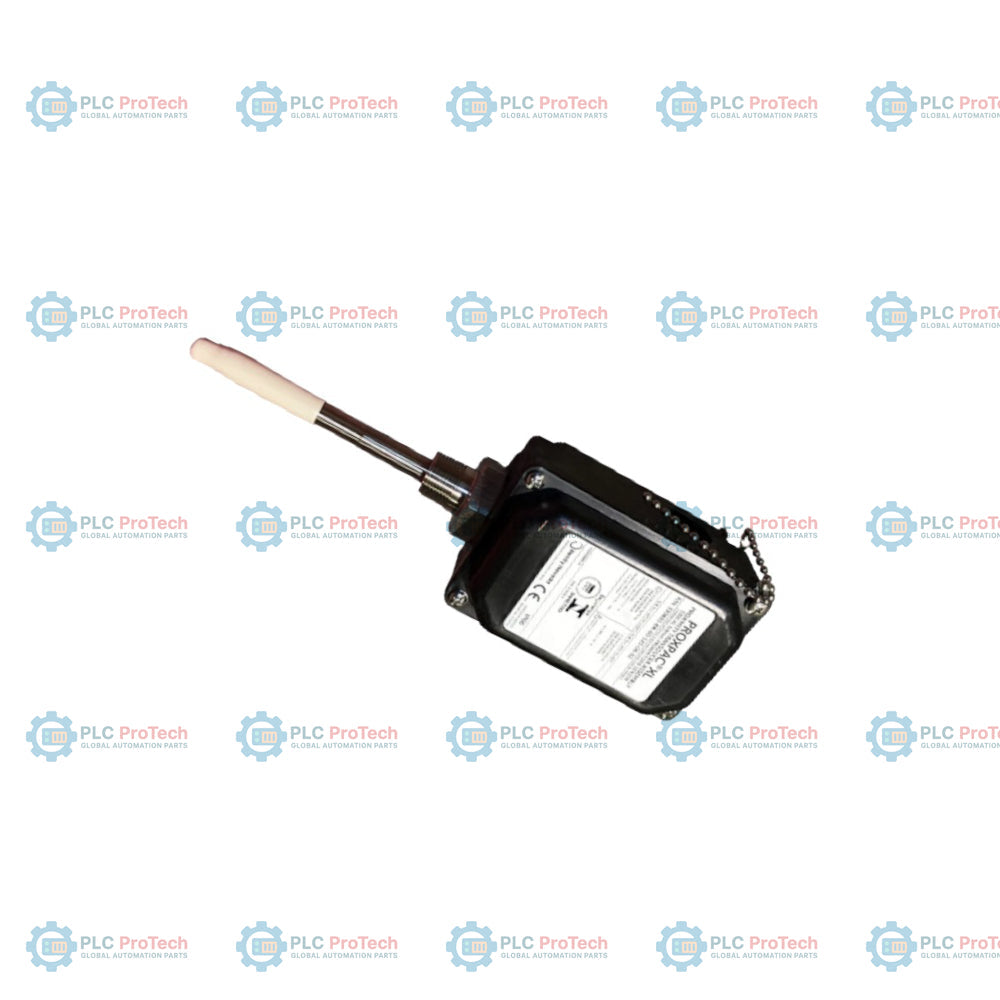

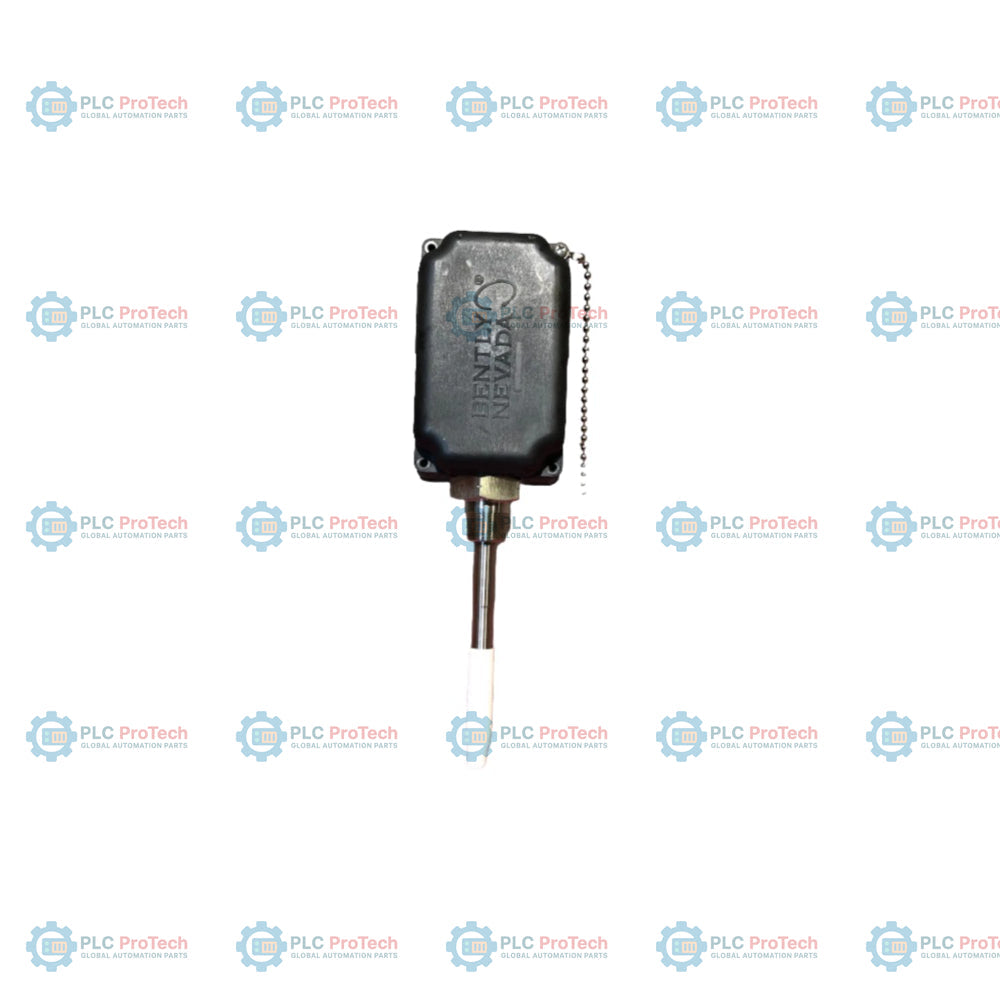

L'Opzione BR specifica le approvazioni INMETRO (brasiliane) e una configurazione con sonda 3300 XL da 8 mm per questo gruppo trasduttore integrato PROXPAC XL metrico — 330881-BR-04-034-06-02. Questa configurazione integra un alloggiamento PROXPAC XL metrico, un adattatore distanziatore da 40 mm (Opzione 04) e una lunghezza personalizzata di penetrazione della sonda pari a 34 mm (Opzione 034). Il gruppo è dotato di un kit di tenuta per impieghi gravosi secondo l'Opzione 06, che comprende un raccordo 3/4-14 NPT, un riduttore in acciaio inossidabile da 3/4-14 NPT a 1-1/2-14 NPT e due tappi. L'intera unità è progettata per il montaggio tramite una filettatura 3/4-14 NPT (Opzione 02).

Integrando in un unico alloggiamento autonomo una sonda di prossimità 3300 XL da 8 mm e 1 metro e un sensore Proximitor 3300 XL, il 330881-BR-04-034-06-02 elimina la necessità di cavi di prolunga esterni e di alloggiamenti Proximitor separati. Questo design riduce direttamente i punti di connessione, minimizza il degrado del segnale e semplifica la disposizione dei cablaggi, portando le connessioni di campo direttamente al monitor. L'alloggiamento è realizzato in materiale termoplastico stampato in solfuro di polifenilene (PPS), rinforzato con fibre di vetro e conduttive, che offre una protezione ambientale Type 4X e IP66 dissipando in sicurezza le cariche elettrostatiche.

Caratteristiche

• Opzione BR: dotata di una sonda di prossimità 3300 XL da 8 mm integrata e certificata INMETRO, con approvazioni brasiliane per aree pericolose.
• Opzione 04: dotata di un adattatore distanziatore metrico con lunghezza specifica di 40 mm.
• Opzione 034: configurata con una lunghezza precisa di penetrazione della sonda pari a 34 mm.
• Opzione 06: include un raccordo 3/4-14 NPT, un riduttore in acciaio inossidabile da 3/4-14 NPT a 1-1/2-14 NPT e due tappi per fissare l'interfaccia del conduit.
• Opzione 02: configurazione standard con filettatura di montaggio 3/4-14 NPT, necessaria per supportare le opzioni con adattatore distanziatore.
• Alloggiamento in PPS conduttivo: il design in materiale termoplastico offre protezione dagli ambienti chimici corrosivi e dissipa le cariche statiche.
• Architettura integrata: il sensore Proximitor integrato elimina il tradizionale cavo di prolunga tra sonda e sensore, assicurando un percorso del segnale più diretto.
• Custodia Type 4X e IP66: classificata per l'esposizione diretta all'acqua proiettata da manichette e per ambienti industriali gravosi.

Applicazioni

• Monitoraggio delle vibrazioni dinamiche dell'albero su macchinari rotanti critici
• Misurazione della posizione assiale del rotore e del movimento di spinta
• Monitoraggio della posizione dell'asta del pistone del compressore alternativo e dell'usura dovuta al fuoriuscita dell'asta
• Rilevamento dello spostamento radiale dell'albero e dell'espansione termica della carcassa
• Applicazioni in impianti petrolchimici, di raffinazione e di generazione di energia che richiedono certificazioni INMETRO per aree pericolose

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Il rispetto di queste linee guida aiuta a prevenire i comuni problemi di installazione e a mantenere l'integrità del sistema:

• Verificare che le filettature di montaggio 3/4-14 NPT siano prive di detriti e correttamente accoppiate prima di avvitare l'adattatore distanziatore nel corpo della macchina.
• Assicurarsi che la punta della sonda da 8 mm mantenga la distanza consigliata di 1,27 mm (50 mils) dall'albero target per ottenere una risposta ottimale nell'intervallo lineare.
• Far passare il cablaggio di campo direttamente attraverso i raccordi dell'opzione 06 fino alla morsettiera dell'alloggiamento, fissando il coperchio e le relative viti per proteggere dall'umidità e dalla polvere il sensore Proximitor interno.
• Verificare che le fibre conduttive dell'alloggiamento in PPS siano collegate a terra per consentire un'efficace dissipazione dell'elettricità statica.

Conformità e certificazioni

• Certificazioni INMETRO: sicurezza intrinseca (Ex ia IIC T4/T5 Ga) e sicurezza aumentata/assenza di scintille (Ex nA/Ex ec IIC T4/T5 Gc) nell'ambito dell'opzione BR.
• Direttiva EMC: EN 61000-6-2 (immunità) ed EN 61000-6-4 (emissioni)
• Direttiva RoHS: conforme alla Direttiva dell'Unione Europea 2011/65/UE
• Norme marittime: certificato secondo le principali norme di classificazione, ove applicabile
