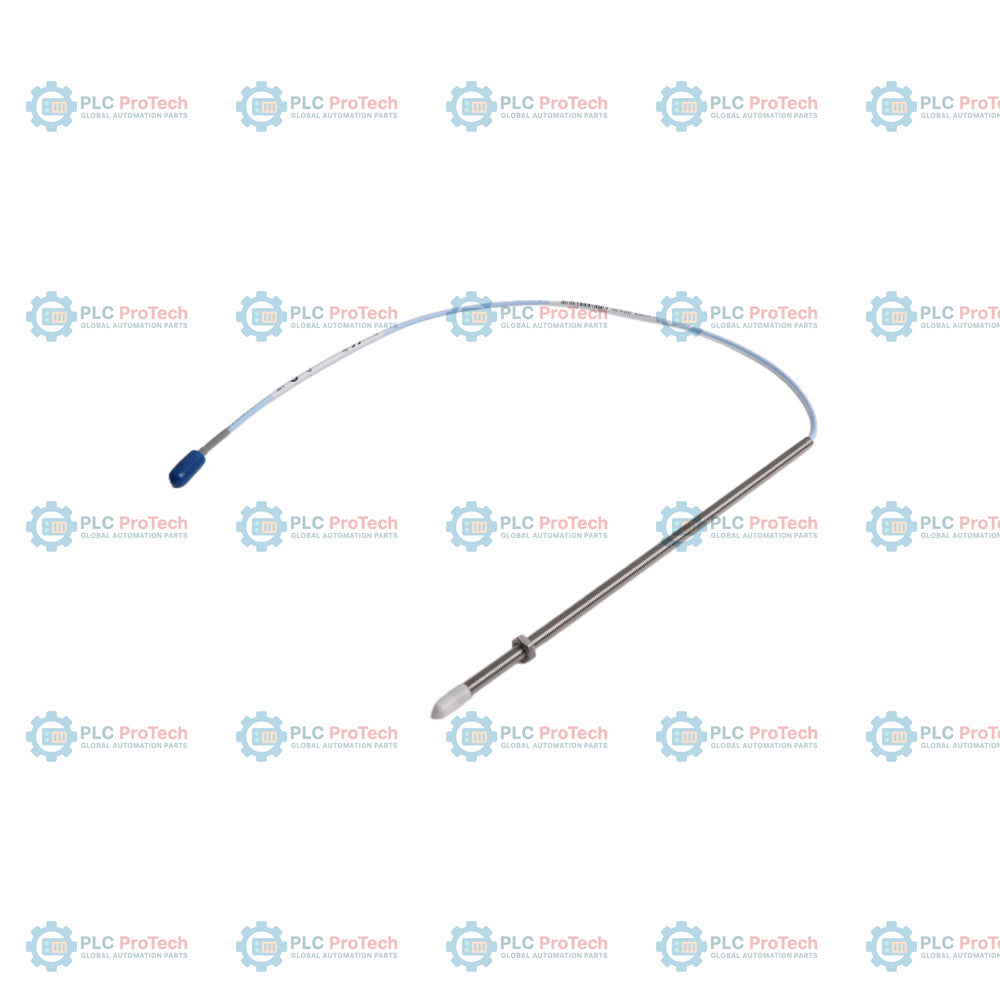

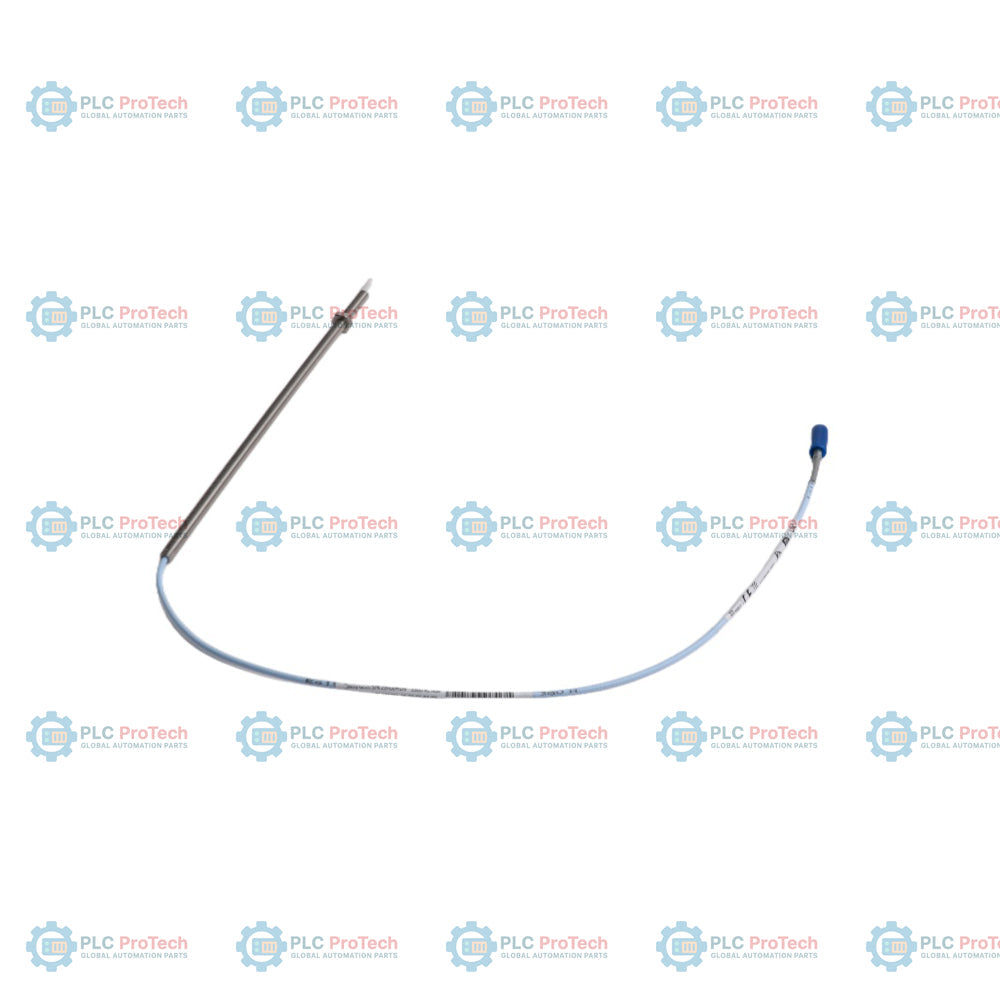

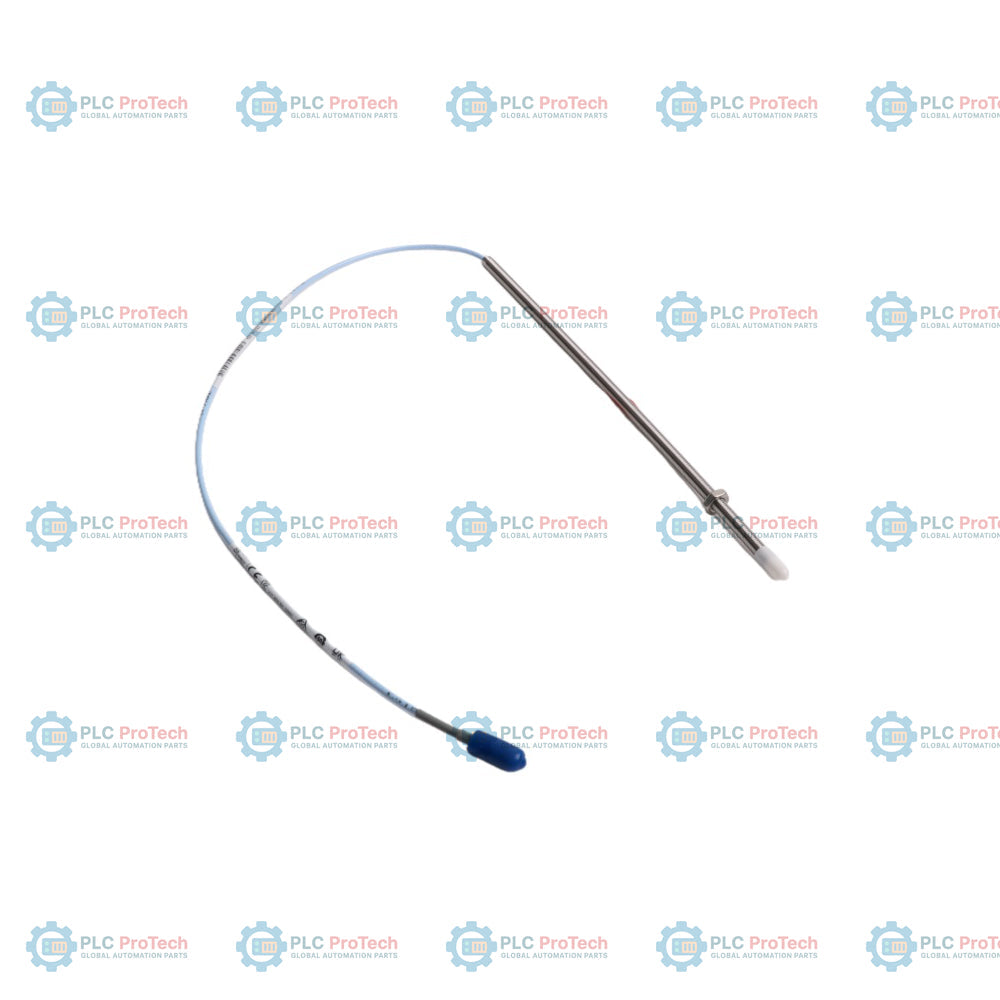

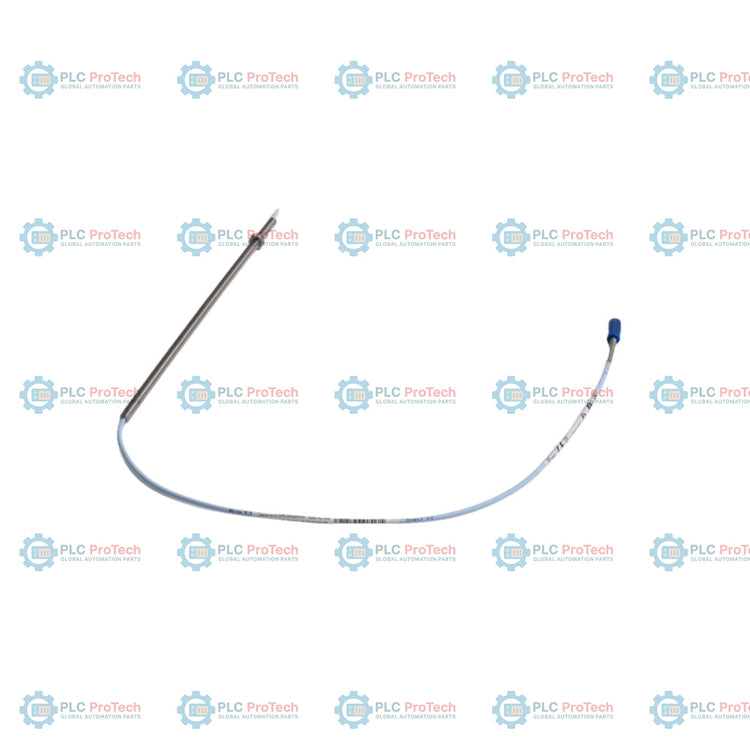

Bently Nevada 330901-00-52-10-02-05 3300 NSv Sonda di prossimità

Descrizione

La 330901-00-52-10-02-05 è una sonda di prossimità 3300 NSv progettata con una filettatura 1/4-28 UNF-2A e priva di armatura in acciaio inossidabile. Questa configurazione è definita dall'Opzione 00, che indica una lunghezza non filettata di 0,0 pollici (corpo completamente filettato), e dall'Opzione 52, che specifica una lunghezza complessiva del corpo di 5,2 pollici. La sonda è dotata di un cavo coassiale FEP integrato standard da 1,0 metri (39 pollici) (Opzione 10), terminato con un connettore ClickLoc miniaturizzato senza protezione del connettore (Opzione 02). Per supportare l'installazione in atmosfere industriali pericolose, questa unità è fornita con le approvazioni multiple dell'Opzione 05, che ne certificano l'idoneità per ambienti globali a sicurezza intrinseca e non incendiari.

Il sistema trasduttore 3300 NSv (vibrazione sul lato vicino) è progettato per il monitoraggio dei microspostamenti e delle vibrazioni in applicazioni con spazio disponibile limitato o geometrie target ridotte. A differenza delle sonde standard da 8 mm, che richiedono target più grandi per prevenire la distorsione del campo, l'ingombro ridotto di questa sonda opera efficacemente su alberi con diametro fino a 20 mm (0,8 pollici) o inferiore. Questa configurazione è ampiamente utilizzata in turbine a gas aeroderivative ad alta velocità, nel monitoraggio delle vibrazioni radiali di cuscinetti di piccole dimensioni e nel rilevamento della posizione assiale, dove i sensori tradizionali non possono essere installati fisicamente o causerebbero diafonia elettromagnetica.

Caratteristiche

• Design del corpo filettato: configurazione con filettatura 1/4-28 UNF-2A, lunghezza del corpo di 5,2 pollici e lunghezza non filettata di 0,0 pollici per il massimo impegno della filettatura.
• Gruppo cavo non corazzato: include un cavo coassiale FEP integrato standard da 1,0 metri, privo di armatura esterna in acciaio inossidabile.
• Connettore ClickLoc: terminata con un connettore coassiale maschio ClickLoc miniaturizzato per un accoppiamento sicuro e a bassa perdita ai cavi di prolunga.
• Certificazioni per aree pericolose: dotata delle approvazioni multiple dell'Opzione 05, che garantiscono la conformità certificata in materia di sicurezza per applicazioni in zone pericolose.
• Ottimizzazione per il target: calibrata appositamente per fornire letture lineari dello spostamento su alberi di piccolo diametro e target stretti senza distorsioni del campo.
• Costruzione robusta: presenta una punta in solfuro di polifenilene (PPS) ad alta integrità, stampata direttamente su un corpo sonda in acciaio inossidabile AISI 304.

Applicazioni

• Misurazioni delle vibrazioni radiali dell'albero e della posizione assiale su macchinari rotanti ad alta velocità con alberi di piccolo diametro.
• Monitoraggio dello spostamento dell'alloggiamento dei cuscinetti e del rotore in turbine a gas aeroderivative e compressori industriali compatti.
• Applicazioni di misurazione della prossimità in cui i sensori adiacenti devono essere montati ravvicinati senza interferenze di diafonia.
• Rilevamento delle vibrazioni su geometrie target più strette rispetto ai vincoli standard delle sonde da 8 mm.

Informazioni per l'ordine

La tabella seguente fornisce la struttura completa di decodifica della configurazione della sonda di prossimità 330901-00-52-10-02-05, basata sulla documentazione ufficiale del produttore:

Specifiche tecniche

Linee guida per l'installazione

Mantenere il raggio di curvatura minimo del cavo coassiale integrato in FEP a 25.4 mm (1.0 in) per prevenire danni alla schermatura del conduttore interno. Regolare la distanza fisica della sonda utilizzando uno spessimetro oppure monitorare l'uscita in tensione CC del Proximitor Sensor associato finché non indica circa -9.0 Vdc (corrispondente alla distanza nominale di 1.0 mm o 40 mil). Durante l'installazione della sonda, assicurarsi che la lunghezza totale della sonda e del cavo di prolunga corrisponda alla lunghezza del sistema richiesta dal Proximitor Sensor (5 o 7 metri). Evitare di far passare il cavo del trasduttore ad alta impedenza vicino a linee CA ad alta tensione per ridurre al minimo le interferenze elettromagnetiche.

Conformità e certificazioni

• Direttive della Comunità Europea: Direttiva EMC 2014/30/EU, Direttiva RoHS 2011/65/EU
• Norme EMC: EN 61000-6-2 (immunità industriale), EN 61000-6-4 (emissioni industriali)
• Sicurezza funzionale: capacità certificata SIL 2 (HFT = 0), SIL 3 (HFT = 1)
• Classificazioni per aree pericolose (Opzione 05, omologazioni multiple): ATEX/IECEx Ex ia IIC T5...T1 Ga, Ex ia IIIC T90 degC...T280 degC Dc, Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc; Classe I, Div. 1 e 2, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III
