Descrizione

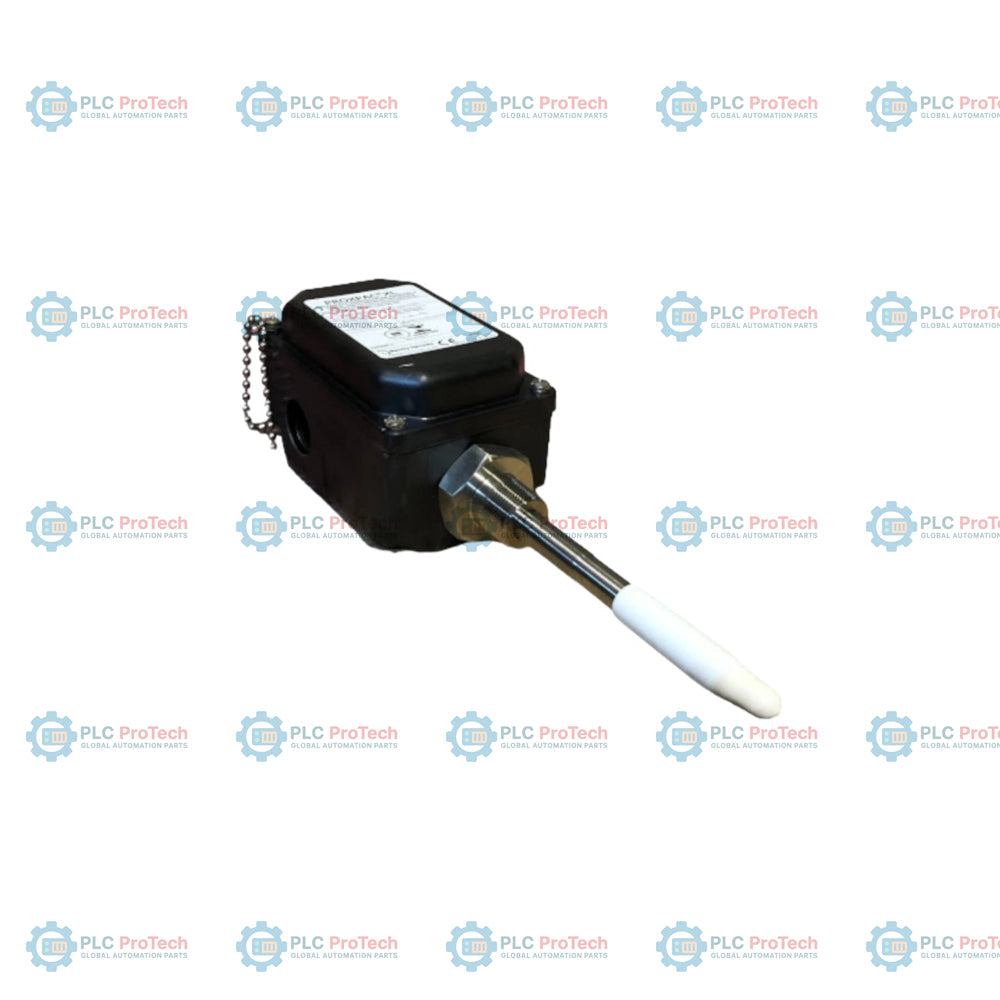

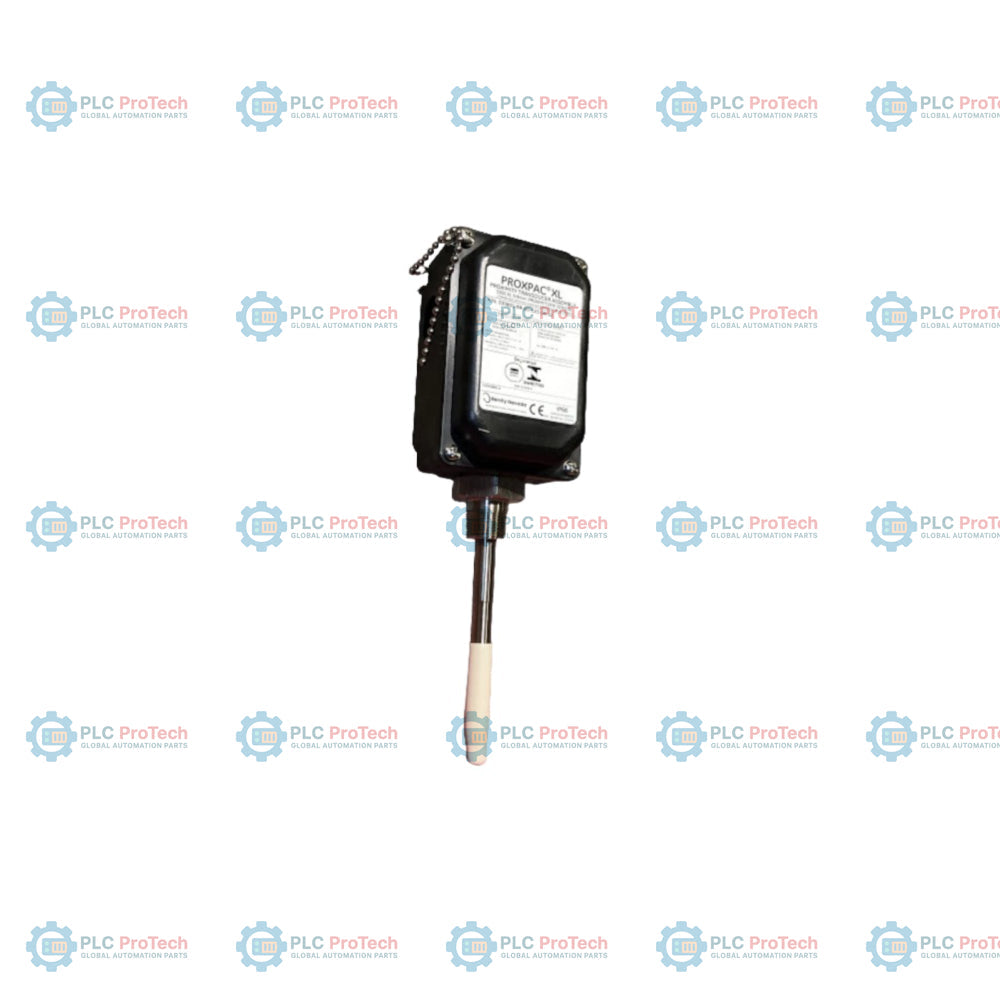

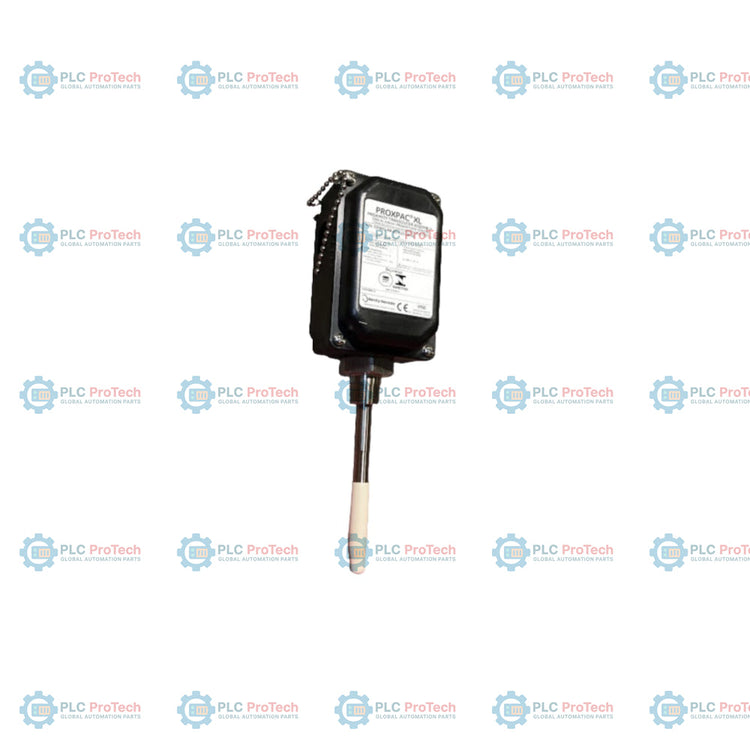

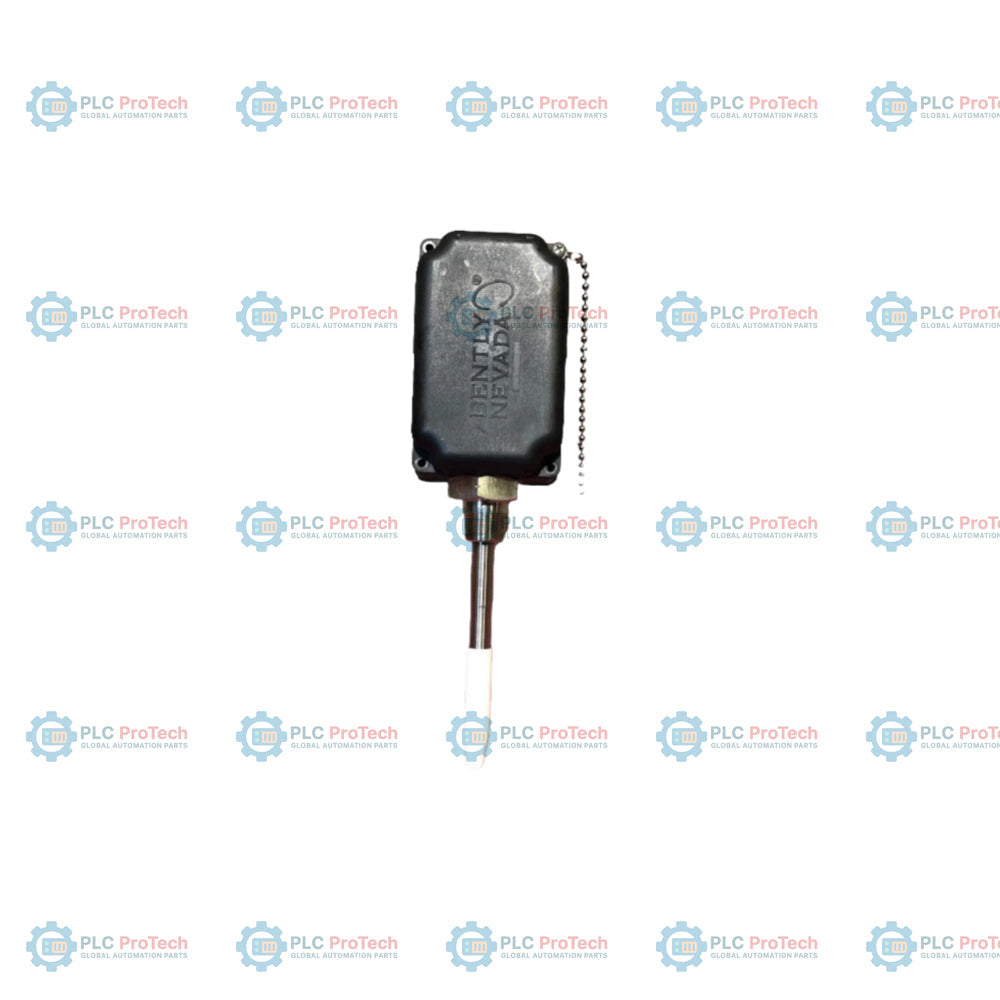

L'opzione BR specifica una sonda di prossimità integrata 3300 XL da 8 mm con certificazioni INMETRO (Brasile) per aree pericolose, in questa configurazione metrica del trasduttore di prossimità PROXPAC XL Bently Nevada 330881-BR-04-150-06-02. Combina una sonda di prossimità e un sensore Proximitor in un unico alloggiamento autonomo, eliminando la necessità di un cavo di prolunga esterno tra la sonda e il sensore Proximitor, nonché di un involucro di giunzione Proximitor separato. Il collegamento diretto dei cavi sul campo semplifica l'installazione sui macchinari rotanti e riduce la complessità complessiva del circuito.

L'alloggiamento è realizzato in solfuro di polifenilene (PPS) rinforzato con vetro, un materiale termoplastico resistente progettato per dissipare le cariche elettrostatiche e resistere all'esposizione ad ambienti corrosivi. Con classificazione Type 4X e IP66, questo gruppo garantisce la protezione contro l'ingresso di agenti esterni negli ambienti industriali più severi. Questa configurazione specifica include un adattatore distanziale da 40 mm e un manicotto di penetrazione della sonda da 150 mm con filettatura di montaggio 3/4-14 NPT e un robusto kit di raccordi NPT per il passaggio dei condotti.

Caratteristiche

• Il design integrato incorpora un sensore Proximitor 3300 XL direttamente nel coperchio dell'alloggiamento, eliminando i cavi di prolunga e le scatole di giunzione.
• L'opzione BR fornisce le certificazioni INMETRO per un impiego sicuro nelle aree pericolose brasiliane.
• L'alloggiamento in materiale termoplastico PPS è rinforzato con fibre di vetro e conduttive per la dissipazione elettrostatica e la resistenza meccanica.
• Protezione ambientale classificata come Type 4X e IP66 per ambienti industriali difficili.
• Il design con manicotto e distanziale consente una comoda regolazione esterna e l'accesso alla sonda di prossimità senza smontare il carter della macchina.
• Raccordi a doppio ingresso per condotto NPT con riduttori in acciaio inossidabile per un robusto collegamento meccanico del condotto.

Applicazioni

Le installazioni industriali comuni includono misurazioni delle vibrazioni dell'albero e della posizione assiale su macchinari rotanti quali turbine a vapore, turbine a gas, compressori centrifughi, riduttori, pompe e ventilatori. La struttura unificata è particolarmente efficace nei punti in cui lo spazio per l'installazione dei sistemi di prossimità tradizionali è limitato o in cui si desidera ridurre al minimo il cablaggio esterno per migliorare la protezione meccanica.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Il gruppo trasduttore deve essere montato su una superficie piana utilizzando la filettatura di montaggio 3/4-14 NPT (Option 02), che consente l'accoppiamento fisico dell'adattatore distanziatore da 40 mm. Per evitare diafonia, assicurarsi che le punte delle sonde mantengano una distanza di separazione di almeno 40 mm per le misure di posizione assiale e di 38 mm per le misure delle vibrazioni radiali. Collegare il cablaggio di campo utilizzando un cavo schermato intrecciato a 3 conduttori con filo di drenaggio (tipicamente 1,0 mm2 o 18 AWG) tra la morsettiera interna e il sistema di monitoraggio associato. La messa a terra dello schermo deve essere terminata all'estremità del monitor, assicurandosi che lo schermo resti isolato presso l'involucro per prevenire i loop di massa.

Conformità e certificazioni

L'unità è conforme ai requisiti del marchio CE europeo, alla Direttiva EMC 2014/30/UE e alla Direttiva RoHS 2011/65/UE. Inoltre, il grado di protezione IP66 dell'involucro è verificato da BASEEFA e la configurazione Option BR soddisfa gli standard INMETRO per aree pericolose relativi alla sicurezza intrinseca e alle installazioni non incendive in Brasile.
