Descrizione

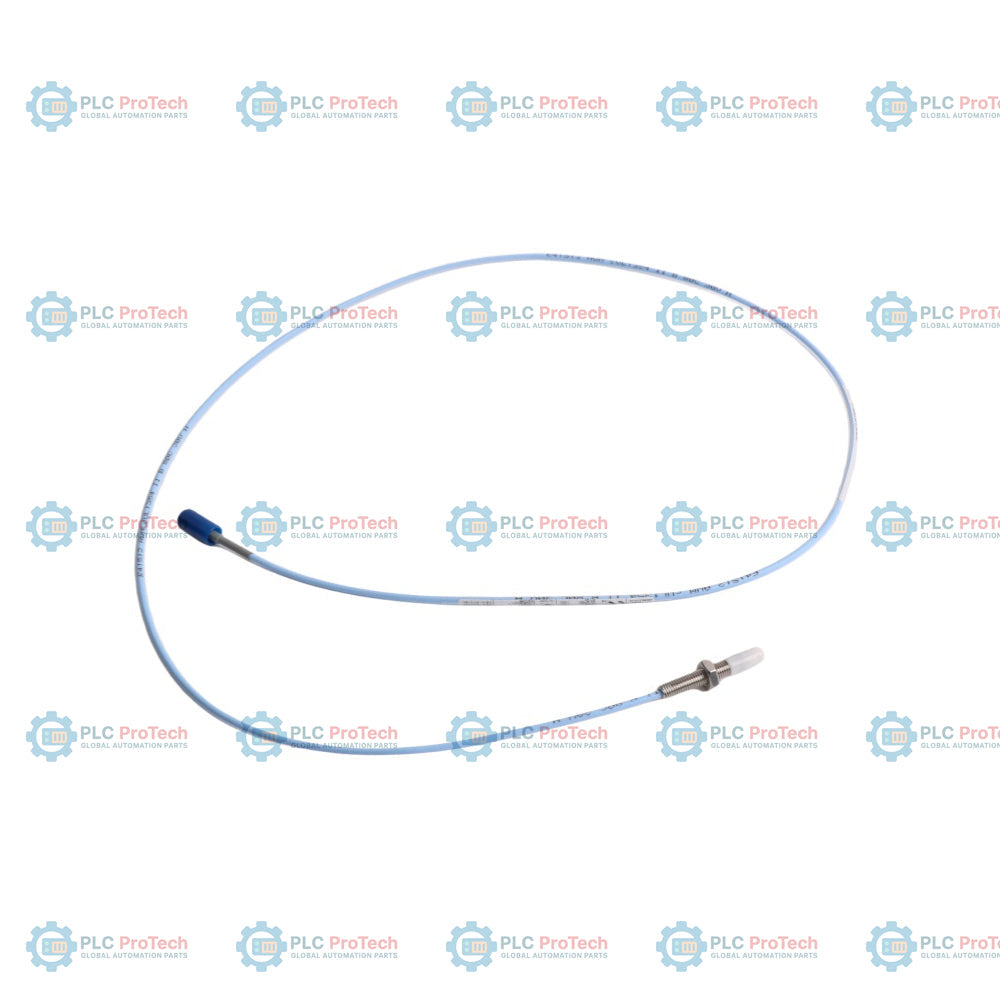

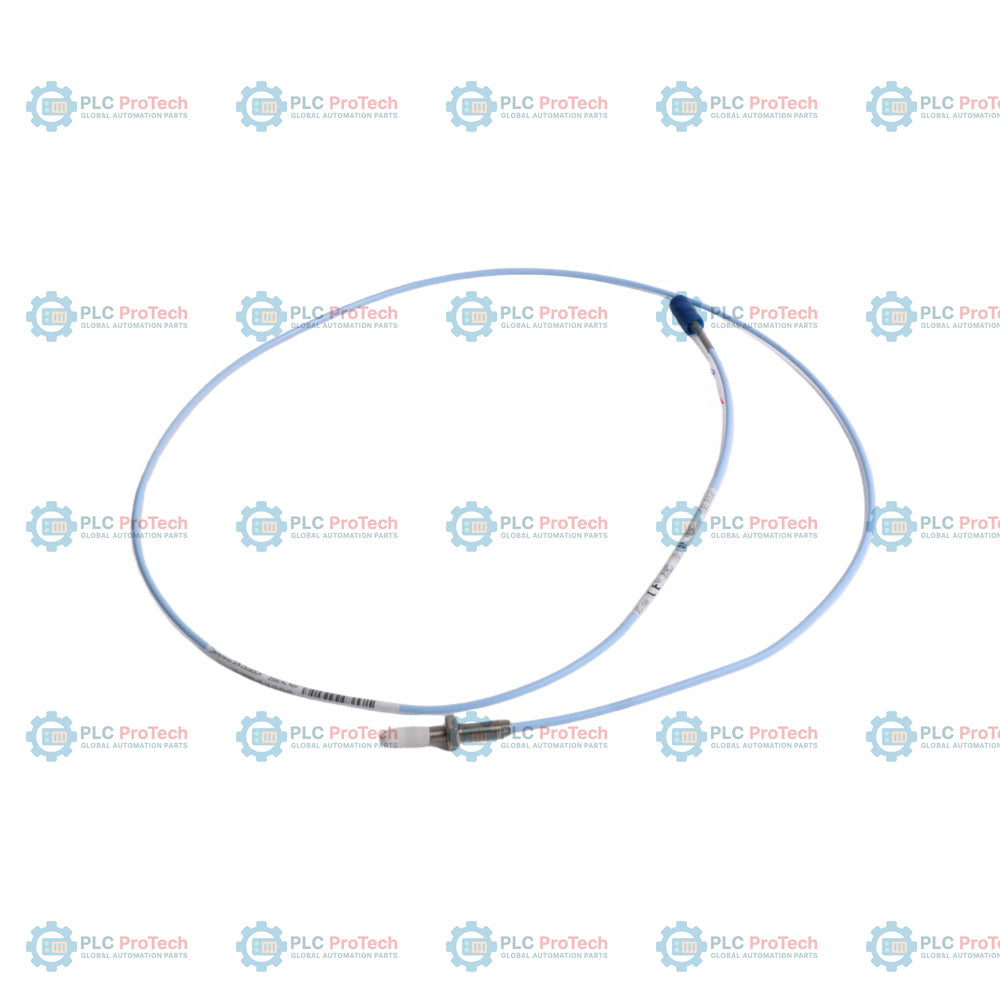

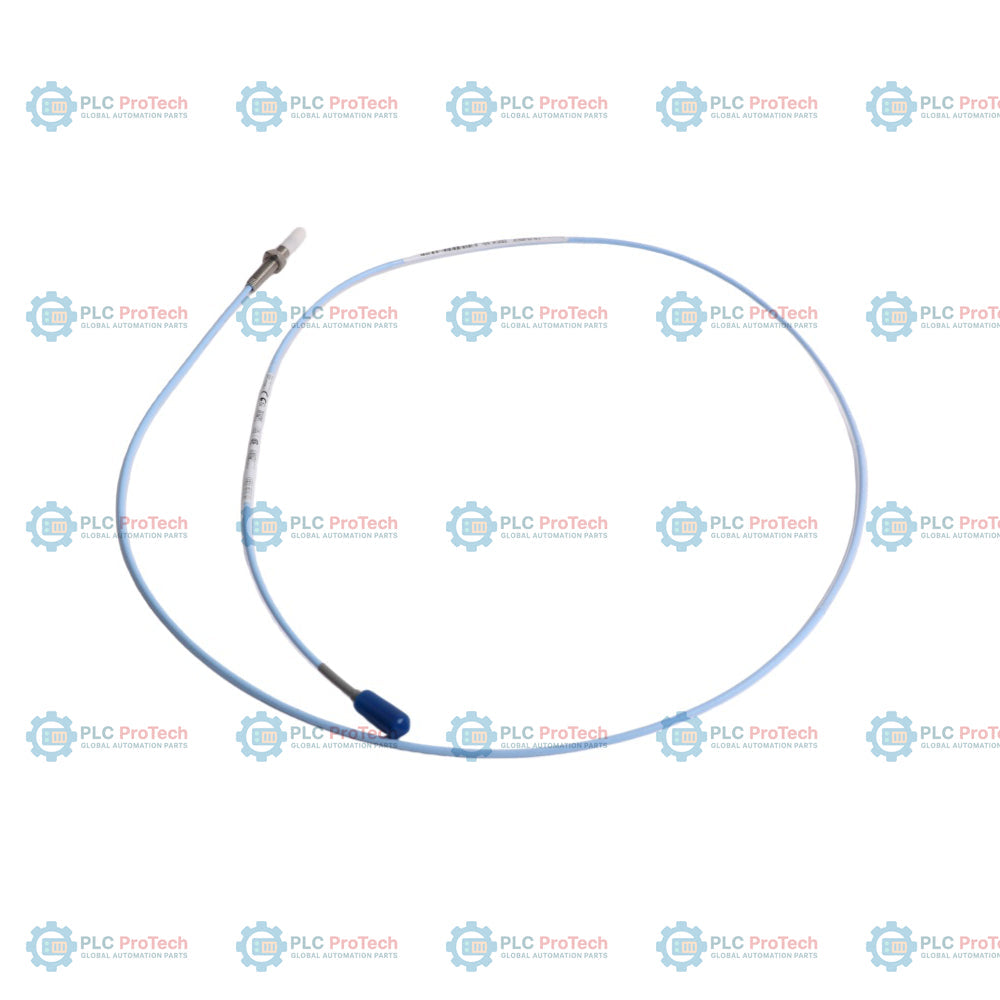

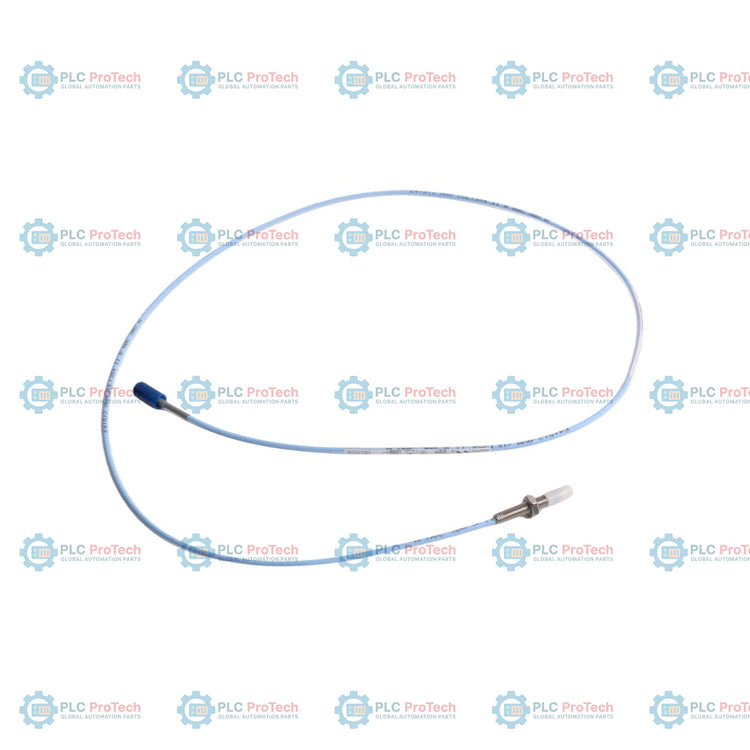

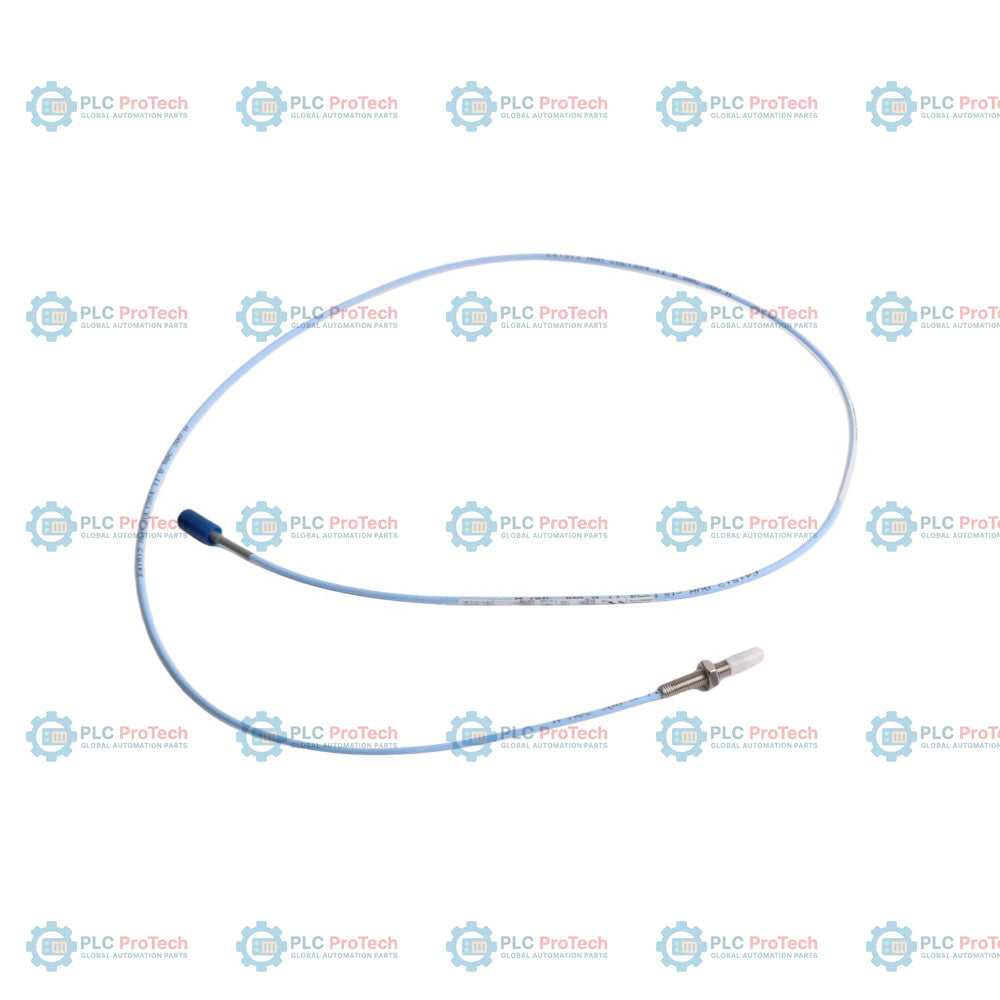

Il corpo della sonda in acciaio 1/4-28 UNF-2A completamente filettato (opzione 00), con una lunghezza complessiva del corpo di 1,2 pollici (opzione 12) e una lunghezza totale del cavo standard di 7,0 m (opzione 70), specifica la configurazione 330901-00-12-70-01-05 di questa sonda di prossimità 3300 NSv.

Questa configurazione di sonda senza armatura include un connettore coassiale ClickLoc miniaturizzato dotato di una protezione del connettore integrata in fluorosilicone (opzione 01) e dispone di diverse omologazioni di enti per aree pericolose (opzione 05) per l'uso in atmosfere esplosive. Si abbina a un sensore Proximitor 3300 XL NSv e a un cavo di prolunga per misurare, senza contatto, lo spostamento del film fluido dei cuscinetti a strisciamento su macchinari rotanti industriali con alberi di diametro inferiore a 20 mm (0,8 pollici) o con spazi di montaggio molto ridotti. A differenza delle varianti con armatura, questa configurazione standard senza armatura offre la massima flessibilità nel percorso dei cavi all'interno di sistemi di canaline puliti, mantenendo al contempo solide proprietà isolanti.

Caratteristiche

• L'opzione 00 specifica un corpo della sonda 1/4-28 UNF-2A completamente filettato, con una lunghezza non filettata di 0,0 pollici.
• L'opzione 12 offre una lunghezza complessiva del corpo di 1,2 pollici per installazioni con spazio assiale minimo.
• L'opzione 70 fornisce una lunghezza totale del sistema di 7,0 m, consentendo il collegamento diretto al sensore Proximitor.
• L'opzione 01 include un connettore coassiale ClickLoc con una protezione del connettore in fluorosilicone preinstallata, che impedisce l'ingresso di umidità e olio.
• L'opzione 05 offre diverse certificazioni internazionali per ambienti pericolosi, incluse le omologazioni ATEX, IECEx e CSA.
• L'isolamento del cavo in fluoroplastica (FEP) offre resistenza agli agenti chimici e alle temperature elevate.
• Il puntale in polisolfuro di fenilene (PPS) ad alta resistenza è resistente all'erosione in atmosfere industriali aggressive.

Applicazioni

• Misurazioni delle vibrazioni radiali e della posizione assiale su alberi rotanti ad alta velocità con diametro inferiore a 20 mm (0,8 pollici).
• Turbine a gas aeroderivative, compressori centrifughi e piccole turbine a vapore.
• Pompe industriali a corpo stretto, riduttori e motori elettrici con geometria dell'area target limitata.
• Monitoraggio di macchinari con spazi ridotti, che richiede configurazioni di trasduttori standard senza armatura con montaggio diretto.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l’installazione

• Avvitare manualmente il corpo della sonda nella porta di montaggio filettata, quindi serrare alla coppia consigliata di 5,1 N m (45 in lb), con un limite massimo di 7,3 N m (65 in lb).
• Assicurarsi che il cavo coassiale mantenga un raggio di curvatura di almeno 25,4 mm (1,0 pollici) lungo il percorso di posa, per evitare danni o perdite di trasmissione.
• Verificare che la lunghezza totale combinata della sonda e del cavo di prolunga corrisponda alla lunghezza di calibrazione del sistema (ad esempio, una sonda da 7,0 m si collega direttamente a un sensore Proximitor da 7,0 m senza un cavo di prolunga intermedio).
• Evitare di esporre la tenuta della sonda a temperature inferiori a -34 degC (-30 degF) per periodi prolungati, per mantenere l’integrità della tenuta di pressione.
• Assicurarsi che il protettore del connettore in fluorosilicone sia inserito correttamente sul punto di connessione per impedire l’ingresso di umidità, olio e polvere.

Conformità e certificazioni

• EMC: Direttiva della Comunità Europea 2014/30/UE; norme EN 61000-6-2 (immunità) ed EN 61000-6-4 (emissioni).
• RoHS: Direttiva della Comunità Europea 2011/65/UE; conforme alla normativa China RoHS (EFUP 15 anni secondo SJ/T 11364-2024).
• Sicurezza funzionale: certificato SIL 2 (HFT = 0) e SIL 3 (HFT = 1).
• Aree pericolose (opzione 05): Approvazioni CSA/cNRTLus, ATEX e IECEx. A sicurezza intrinseca Ex ia IIC T5...T1 Ga ed Ex ia IIIC T90degC...T280degC Dc; antiscintilla/sicurezza aumentata Ex nA/Ex ec IIC T5...T1 Gc per ambienti Zona 2 / Divisione 2.
