Descrizione

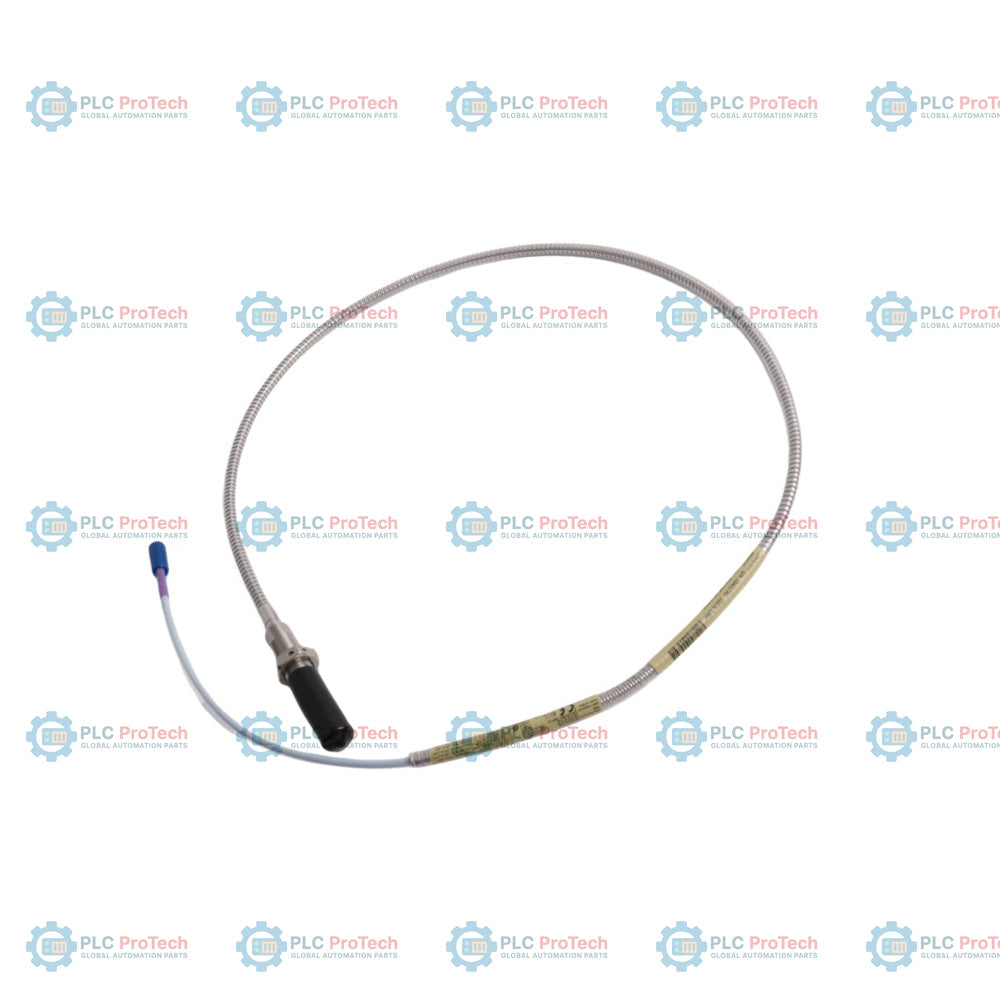

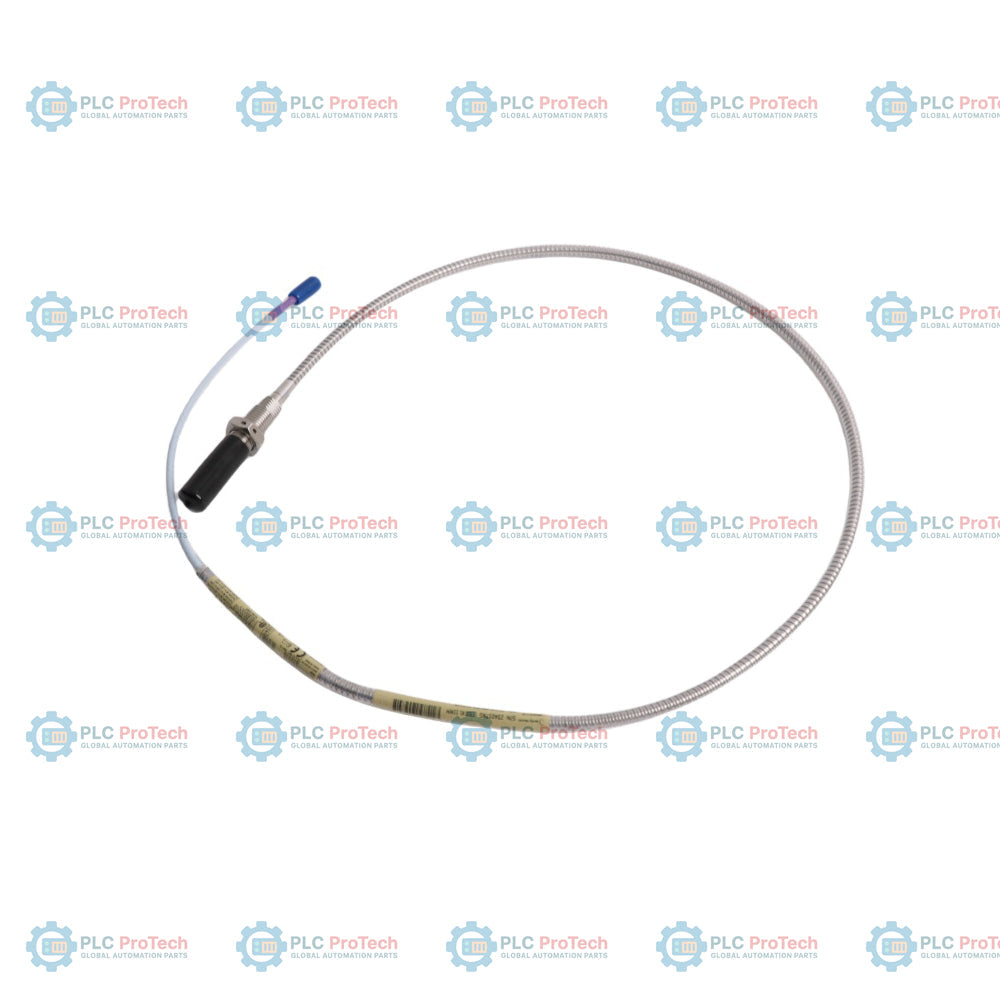

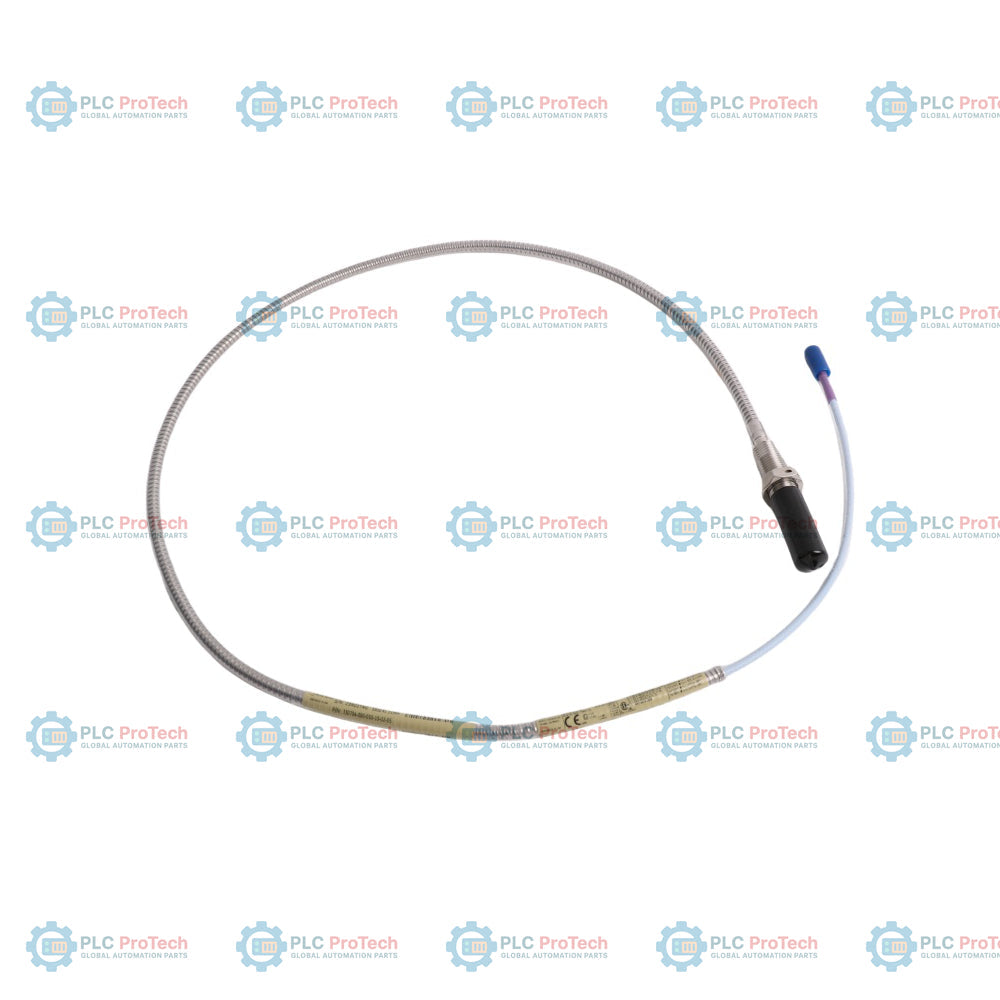

L'opzione 000 (lunghezza non filettata di 0 mm), l'opzione 080 (lunghezza del corpo di 80 mm) e l'opzione 01 (connettore ClickLoc con protezione) definiscono questa configurazione con filettatura metrica armata — 330704-000-080-10-01-00, una sonda di prossimità 3300 XL da 11 mm utilizzata per misurare le vibrazioni dell'albero, la posizione assiale e la velocità dei macchinari rotanti.

Questa configurazione integra un cavo coassiale di 1,0 metro con armatura flessibile in acciaio inossidabile, protetto da una guaina esterna in FEP per resistere all'esposizione agli agenti chimici e all'usura fisica. A differenza dei modelli non armati (come il modello base 330703), questa variante armata offre protezione meccanica per le aree industriali gravose. La filettatura metrica M14 x 1.5 consente il montaggio diretto attraverso i carter delle macchine, mentre la protezione del connettore ClickLoc preinstallata sigilla il collegamento contro la penetrazione di olio e umidità.

Caratteristiche

• Filettatura metrica M14 x 1.5 con lunghezza standard del corpo di 80 mm (opzione 080) e lunghezza non filettata di 0 mm (opzione 000).
• L'armatura in acciaio inossidabile AISI 302 con guaina protettiva in FEP fornisce schermatura meccanica al cavo triassiale.
• Connettore coassiale maschio miniaturizzato ClickLoc preinstallato con protezione del connettore in fluorosilicone (opzione 01).
• Lunghezza totale del cavo coassiale integrato di 1,0 metro (3,3 piedi) (opzione 10), adatta alle configurazioni di sistema da 5 o 9 metri.
• Punta della sonda in solfuro di polifenilene (PPS), resistente agli agenti chimici e al calore negli ambienti con olio per turbine.
• Fattore di scala di 3,94 V/mm (100 mV/mil) se abbinata a un sensore Proximitor 3300 XL da 11 mm compatibile.
• Intervallo di misurazione lineare di 4,0 mm (160 mil), a partire da circa 0,5 mm (20 mil) dal bersaglio.

Applicazioni

• Monitoraggio delle vibrazioni dell'albero di turbine e compressori
• Misurazione della posizione assiale (di spinta) del rotore e dell'espansione differenziale
• Monitoraggio della posizione e della caduta dell'asta nei compressori alternativi
• Misurazione della velocità e generazione del segnale di riferimento di fase Keyphasor
• Ambienti industriali gravosi che richiedono cablaggio armato e protezione della tenuta del connettore

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l’installazione

• Assicurarsi di applicare la coppia di montaggio corretta: i corpi con filettatura M14 x 1,5 hanno una coppia massima di 63,3 N-m (560 in-lb) e una coppia di installazione consigliata di 21,1 N-m (187 in-lb).
• Non superare la lunghezza massima di ingaggio della filettatura di 21 mm per evitare bloccaggi durante l’installazione.
• Mantenere un raggio minimo di curvatura del cavo di 25,4 mm (1,0 pollici) sia per le parti armate sia per quelle non armate.
• Verificare la lunghezza totale del sistema: la lunghezza della sonda più la lunghezza del cavo di prolunga deve corrispondere alla lunghezza del sistema del sensore Proximitor (ad es. sistema da 5,0 m o 9,0 m).
• Utilizzare il protettore del connettore ClickLoc preinstallato per sigillare il collegamento; il nastro in silicone non è consigliato in ambienti esposti all’olio per turbine.

Conformità e certificazioni

• Direttiva EMC 2014/30/UE
• Direttiva RoHS 2011/65/UE
• EN 61000-6-2 (Immunità industriale)
• EN 61000-6-4 (Emissioni industriali)
