Descrizione

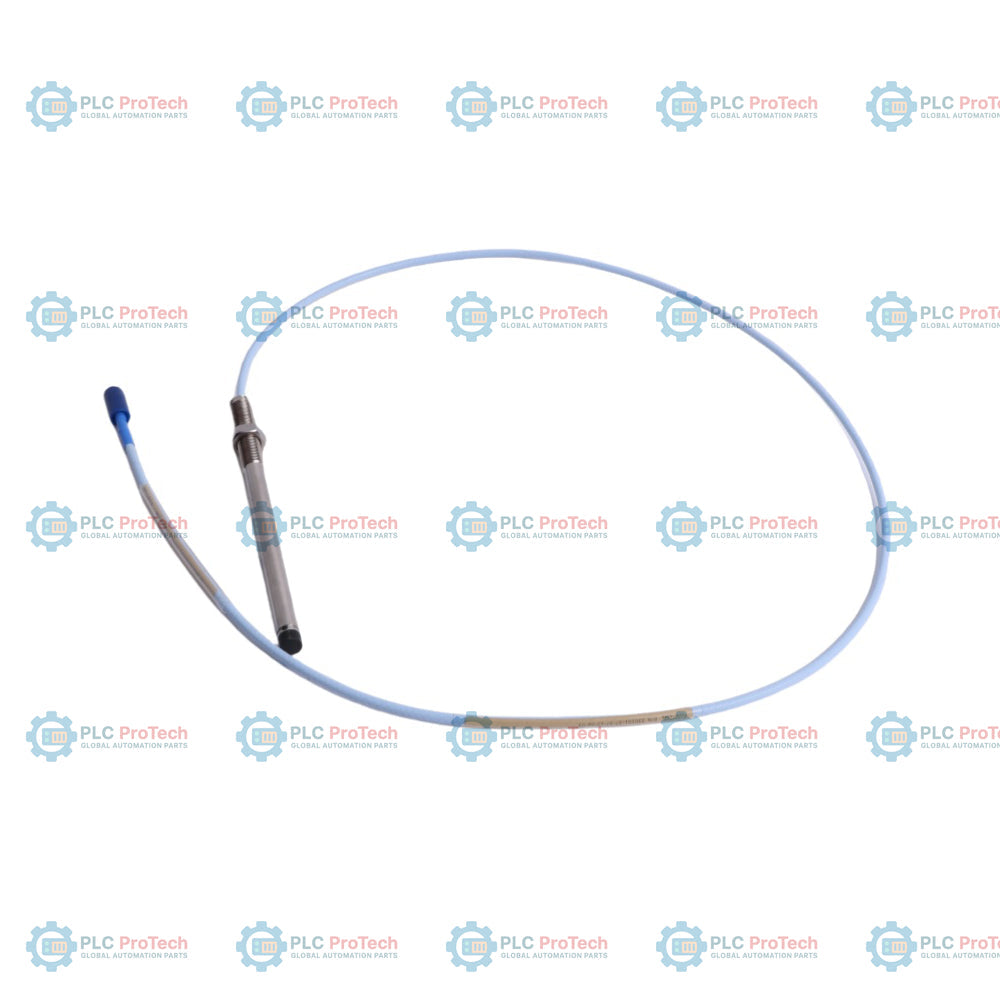

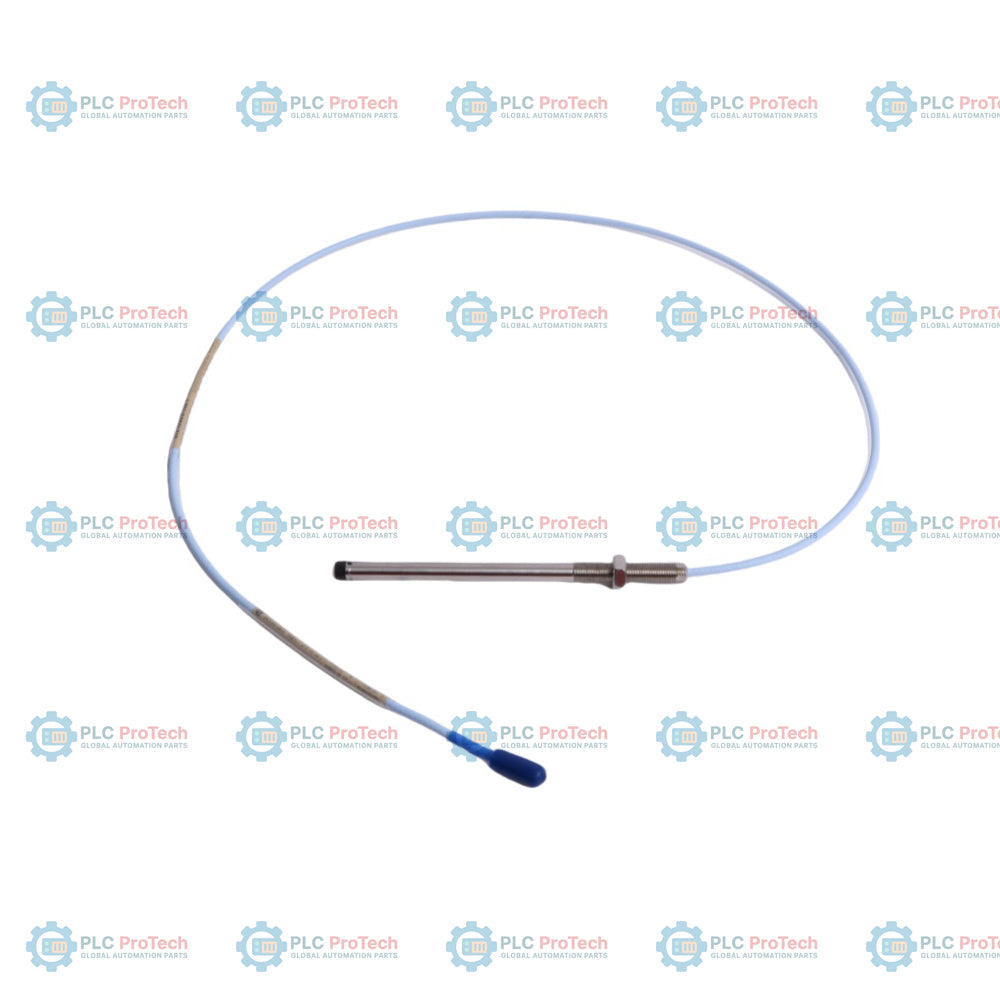

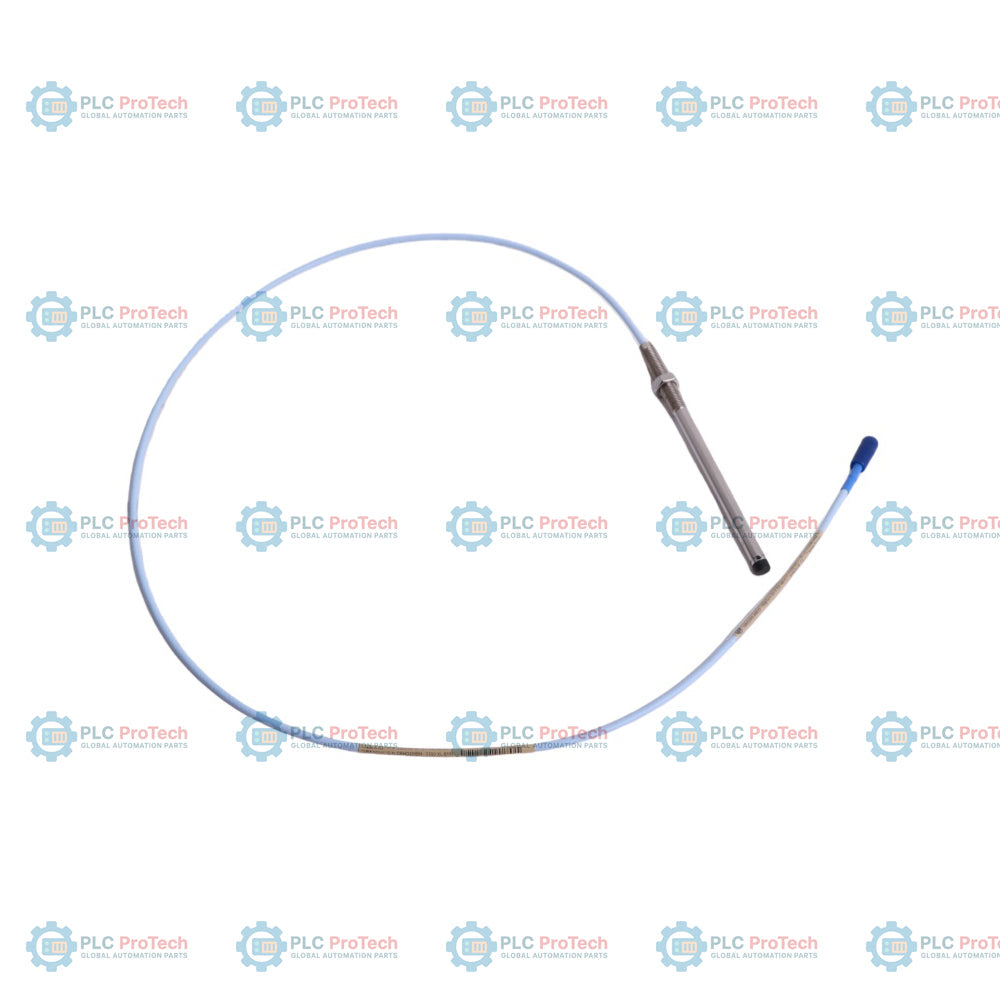

Progettato specificamente con una lunghezza non filettata di 3,2 pollici e una lunghezza complessiva del corpo di 7,0 pollici, il Bently Nevada 330101-32-70-10-12-05 è una sonda di prossimità da 8 mm specializzata, dotata di un cavo coassiale FluidLoc e di un connettore ClickLoc per ambienti con macchinari gravosi. Questa sonda non armata ha una lunghezza totale di 1,0 metro e viene fornita di serie con omologazioni CSA, ATEX e IECEx per aree pericolose. Fornendo misurazioni senza contatto delle vibrazioni e della posizione dell'albero all'interno di una catena di monitoraggio 3300 XL, questa configurazione impedisce la fuoriuscita di liquidi lungo l'interno del cavo, fornendo al contempo dati affidabili sullo spostamento a correnti parassite.

A differenza dei cavi coassiali standard, il cavo FluidLoc integrato dispone di una speciale barriera interna che blocca la migrazione di olio, acqua o altri fluidi di processo dall'alloggiamento della macchina lungo l'anima interna del cavo. Ciò rende la sonda 330101-32-70-10-12-05 ideale per applicazioni ad alta pressione o con elevata presenza di fluidi, in cui i cavi tradizionali potrebbero consentire la migrazione dell'olio, compromettendo i collegamenti elettrici o il contenimento ambientale. La sonda opera come parte del sistema di trasduttori di prossimità 3300 XL 8 mm, interfacciandosi perfettamente con un sensore Proximitor 3300 XL e con cavi di prolunga compatibili per emettere segnali di tensione altamente accurati, proporzionali alla distanza tra la punta della sonda e l'albero target.

Caratteristiche

• Il cavo FluidLoc impedisce all'olio e agli altri liquidi di processo di fuoriuscire o migrare dalla carcassa della macchina lungo l'interno del cavo.
• Corpo della sonda in acciaio inossidabile non armato, con filettatura 3/8-24 UNF, progettato per porte di montaggio filettate standard.
• Dotata di un connettore coassiale miniaturizzato ClickLoc placcato in oro, per garantire un innesto sicuro e impedire l'allentamento durante le vibrazioni della macchina.
• Misura la posizione statica dell'albero (spinta) e le vibrazioni dinamiche dell'albero (radiali) sui macchinari rotanti critici ad alta velocità.
• Pre-approvata per installazioni in aree pericolose secondo le certificazioni CSA, ATEX e IECEx.
• Lo stampaggio TipLoc ad alta resistenza garantisce un legame eccezionalmente robusto tra la punta in PPS da 8 mm (solfuro di polifenilene) e il corpo in acciaio inossidabile.

Applicazioni

La sonda di prossimità 330101-32-70-10-12-05 viene utilizzata per la protezione dei macchinari e il monitoraggio delle condizioni operative in ambienti industriali critici, in particolare dove l'olio lubrificante o altri fluidi sono pressurizzati o altamente concentrati. Le applicazioni tipiche includono:

• Monitoraggio delle vibrazioni radiali dell'albero e della posizione assiale della turbina a vapore.
• Vibrazioni dei cuscinetti della turbina a gas e spostamento assiale dell'albero.
• Monitoraggio delle vibrazioni dell'albero del compressore centrifugo negli impianti petrolchimici.
• Valutazione dello spostamento del rotore e dell'espansione della carcassa della pompa industriale.
• Ispezione dell'allineamento, dell'usura e dell'eccentricità degli alberi di ingresso e di uscita del riduttore.

Informazioni sull'ordine

Specifiche tecniche

Linee guida per l'installazione

Una corretta installazione è fondamentale per garantire affidabilità a lungo termine e misurazioni precise. Attenersi alle seguenti linee guida ingegneristiche per questa configurazione:

• Regolazione della distanza della sonda: Montare la sonda nell'alloggiamento del cuscinetto utilizzando la distanza fisica o elettrica appropriata (generalmente impostata su 1,27 mm o con una polarizzazione di -10,0 Vcc) per acquisire l'intervallo lineare del sistema trasduttore.
• Allineamento della filettatura: Assicurarsi che il foro di montaggio 3/8-24 UNF sia perpendicolare alla linea centrale dell'albero per evitare errori di angolarità nella misurazione. Serrare utilizzando dadi autobloccanti per impedirne l'allentamento.
• Instradamento dei cavi: Instradare con attenzione il cavo FluidLoc, evitando curve strette (mantenere un raggio di curvatura minimo di 25,4 mm o 1,0 pollice) e forti sollecitazioni meccaniche. Assicurarsi che la schermatura del cavo della sonda sia collegata correttamente a terra solo all'estremità del Proximitor.
• Contenimento dei fluidi: La funzione FluidLoc è altamente raccomandata per gli ambienti con cuscinetti pressurizzati, per impedire la fuoriuscita del lubrificante della turbina o del motore nelle aree esterne di contenimento.

Conformità e certificazioni

Il modello 330101-32-70-10-12-05 è progettato e certificato per funzionare in sicurezza in ambienti industriali e pericolosi. Le certificazioni includono:

• CSA: Certificato per installazioni a sicurezza intrinseca e non incendive in luoghi pericolosi nordamericani di Classe I, Divisione 1 e Divisione 2.
• ATEX/IECEx: Approvato per atmosfere con gas esplosivi di Zona 0, Zona 1 e Zona 2.
• Marchio CE: Pienamente conforme alle direttive europee sulla compatibilità elettromagnetica (EMC) e sulla bassa tensione quando integrato con hardware di monitoraggio standard 3300 XL.
