Manufacturer: Bently Nevada
Product No.: 330901-10-24-10-02-00
Country of origin:United States
Product Type: Sonde di prossimità 3300 NSv
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 120g
Dimensions: 45 mm x 90 mm x 90 mm (A x L x P)
Shipping port: Xiamen
Warranty: 12 months

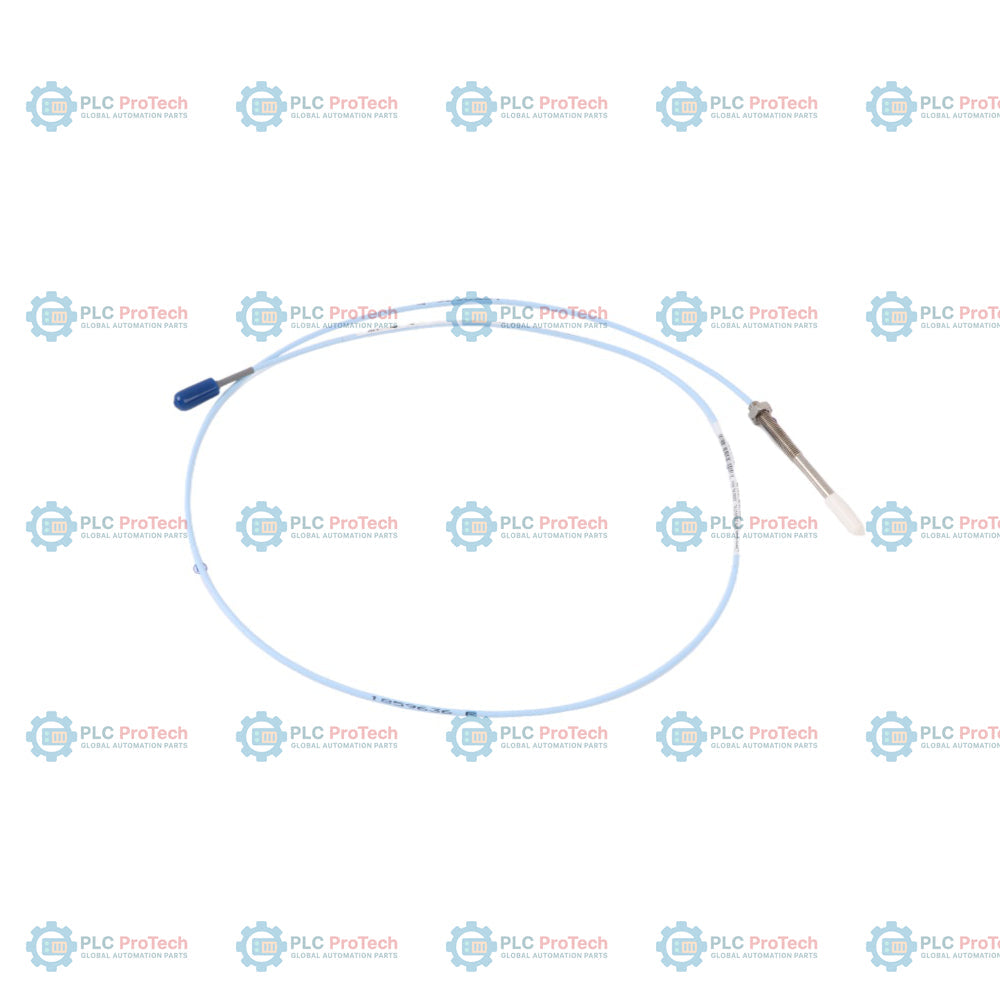

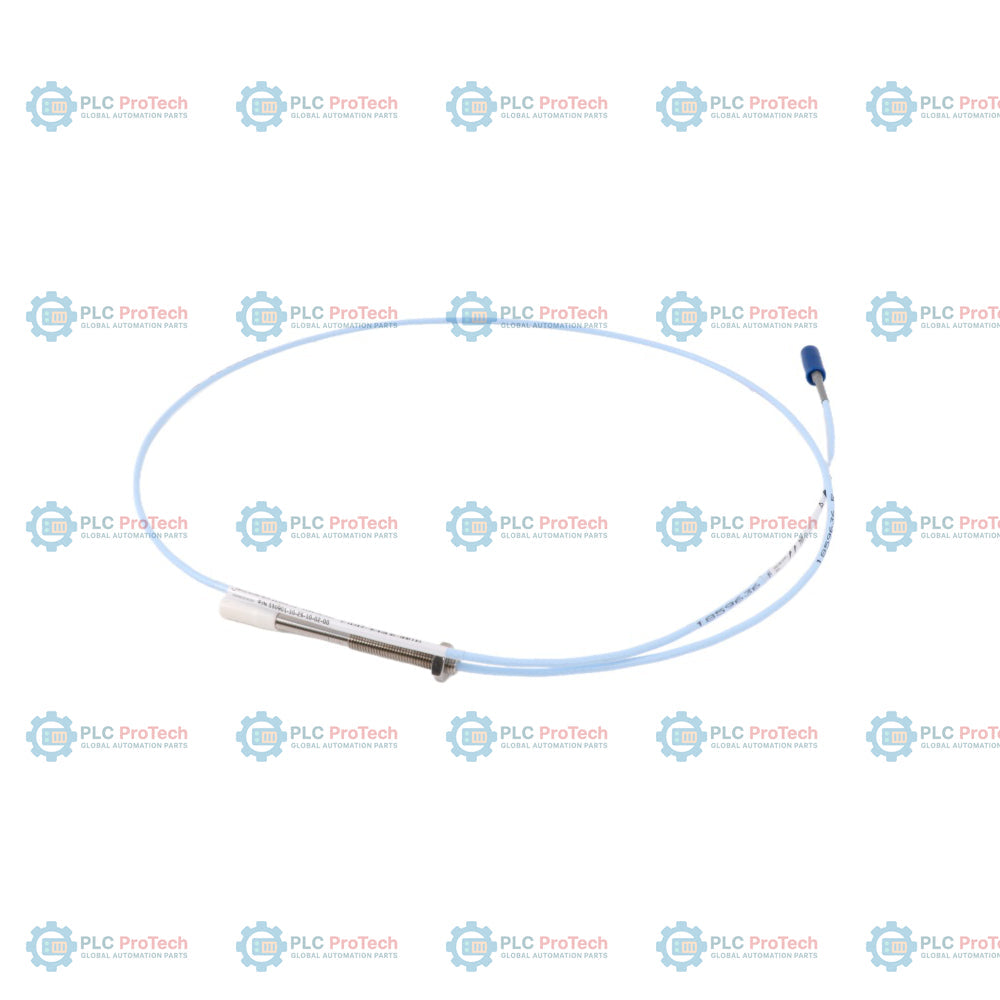

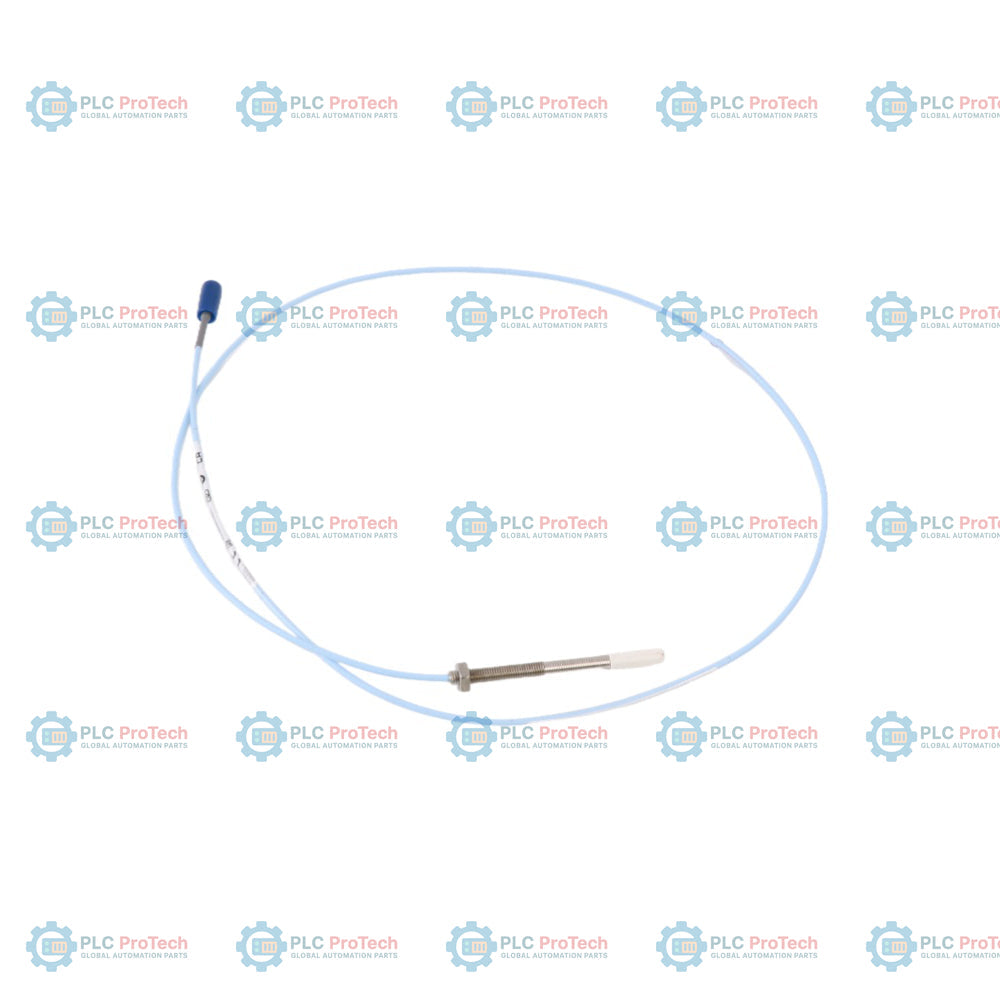

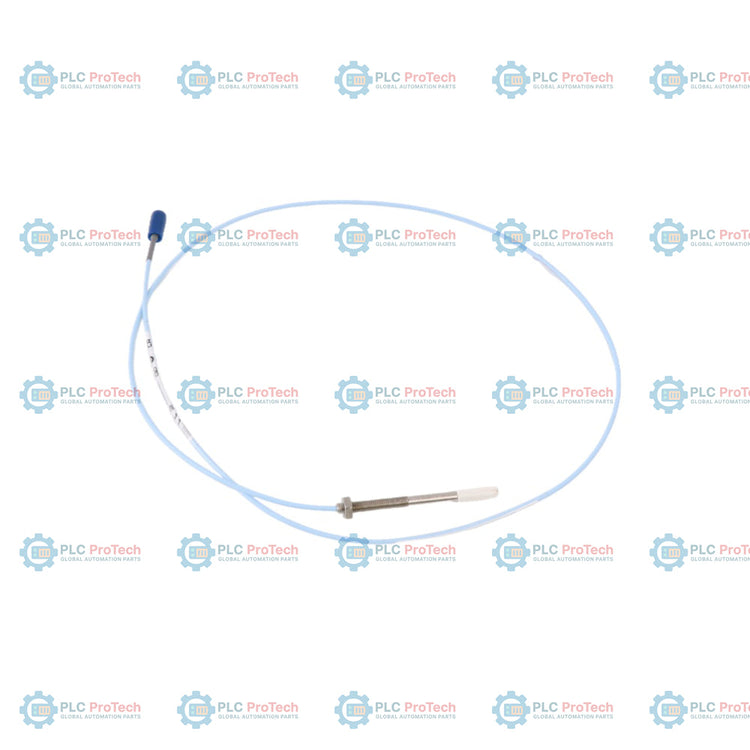

Un corpo della sonda in acciaio 1/4-28 UNF parzialmente non filettato, con 1,0 pollice di lunghezza non filettata (opzione 10), una lunghezza complessiva del corpo di 2,4 pollici (opzione 24) e un cavo standard da 1,0 metro (opzione 10) definiscono questa configurazione del trasduttore di prossimità 3300 XL NSv - 330901-10-24-10-02-00.
Questa configurazione specifica non include una guaina corazzata in acciaio inossidabile né una protezione del connettore (opzione 02) ed è progettata per applicazioni in cui non sono richieste approvazioni per aree pericolose (opzione 00). A differenza delle configurazioni corazzate come la serie 330902 o delle configurazioni con tecnologia per cavi FluidLoc (opzione 11 o 12), questo modello con cavo standard non corazzato offre una soluzione leggera e altamente flessibile per spazi di installazione ristretti, con una geometria dell'area del bersaglio ridotta.
Il sistema di trasduttori di prossimità 3300 NSv è progettato per macchinari con diametri del bersaglio ridotti o spazio di montaggio limitato, dove non è possibile installare sonde standard da 8 mm a causa dei vincoli di spazio. Le installazioni tipiche includono:
| Opzione / segmento | Codice di questo SKU | Descrizione / significato della configurazione |
|---|---|---|
| Codice articolo ordinabile | 330901-10-24-10-02-00 | Sonda di prossimità 3300 NSv, filettatura 1/4-28 UNF, senza armatura |
| A - Opzione relativa alla lunghezza non filettata | 10 | Lunghezza non filettata di 1,0 pollice (25 mm), ordinabile con incrementi di 0,1 pollici |
| B - Opzione relativa alla lunghezza complessiva del corpo | 24 | Lunghezza complessiva del corpo di 2,4 pollici (61 mm), ordinabile con incrementi di 0,1 pollici |
| C - Opzione relativa alla lunghezza totale | 10 | Lunghezza totale del cavo: 1,0 metro (39 pollici) |
| D - Opzione relativa al connettore e al tipo di cavo | 02 | Connettore coassiale ClickLoc miniaturizzato, cavo standard (senza protezione del connettore) |
| E - Opzione di approvazione dell'ente | 00 | Nessuna approvazione richiesta |
| Produttore | Bently Nevada (Baker Hughes) |
| Numero di parte / SKU | 330901-10-24-10-02-00 |
| Compatibilità del sistema | Sistema di trasduttori di prossimità 3300 XL NSv |
| Dimensione della filettatura della sonda | 1/4-28 UNF-2A, senza armatura |
| Lunghezza non filettata | 1,0 pollice (25,4 mm) |
| Lunghezza del corpo | 2,4 pollici (61,0 mm) |
| Lunghezza totale del cavo | 1,0 metro (39 pollici) |
| Tipo di connettore | Connettore maschio coassiale miniaturizzato ClickLoc (ottone placcato oro) |
| Guaina / tipo di cavo | Cavo coassiale standard da 75 ohm, non armato (diametro esterno massimo 2,8 mm) |
| Intervallo lineare | 1,5 mm (60 mil); inizia a 0,25 mm (10 mil) e termina a 1,75 mm (70 mil) |
| Impostazione consigliata della distanza | 1,0 mm (40 mil) |
| Fattore di scala incrementale (ISF) | 7,87 V/mm (200 mV/mil) nominale |
| Deviazione dalla retta di migliore adattamento (DSL) | Inferiore a +/-0,06 mm (+/-2,3 mil) |
| Risposta in frequenza | Da 0 a 10 kHz: +0, -3 dB tipico (con fino a 305 m / 1.000 piedi di cablaggio di campo) |
| Diametro della punta della sonda | 5,26 mm (0,207 pollici) massimo |
| Limite delle dimensioni del target (target piano) | Diametro minimo di 8,9 mm (0,35 pollici); minimo consigliato di 13 mm (0,5 pollici) |
| Resistenza CC (dal centro della sonda all'esterno) | 4,2 ohm +/-0,5 ohm (per una lunghezza della sonda di 1,0 m) |
| Intervallo della temperatura di esercizio | -52 °C a +177 °C (-62 °F a +351 °F) |
| Limite di umidità relativa | 100% condensante, non immergibile (testato secondo IEC 68-2-3, calore umido) |
| Materiale di tenuta a pressione | Tenuta differenziale tramite O-ring in Viton tra punta e corpo |
| Coppia massima consigliata del corpo | 5,1 N m (45 in lb) |
| Raggio minimo di curvatura del cavo | 25,4 mm (1,0 pollici) |
Una corretta installazione meccanica ed elettrica è fondamentale per garantire misurazioni accurate con la sonda di prossimità:
Questa configurazione specifica (Opzione 00) è destinata alle applicazioni per le quali non sono richieste approvazioni di sicurezza speciali per aree pericolose. Per le applicazioni che richiedono certificazioni di sicurezza intrinseca, a prova di accensione o per zone (come ATEX, IECEx o CSA), specificare la configurazione Opzione 05 (Approvazioni multiple).
