Bently Nevada 330903-00-04-05-02-CN 3300 NSv Sonda di prossimità

Descrizione

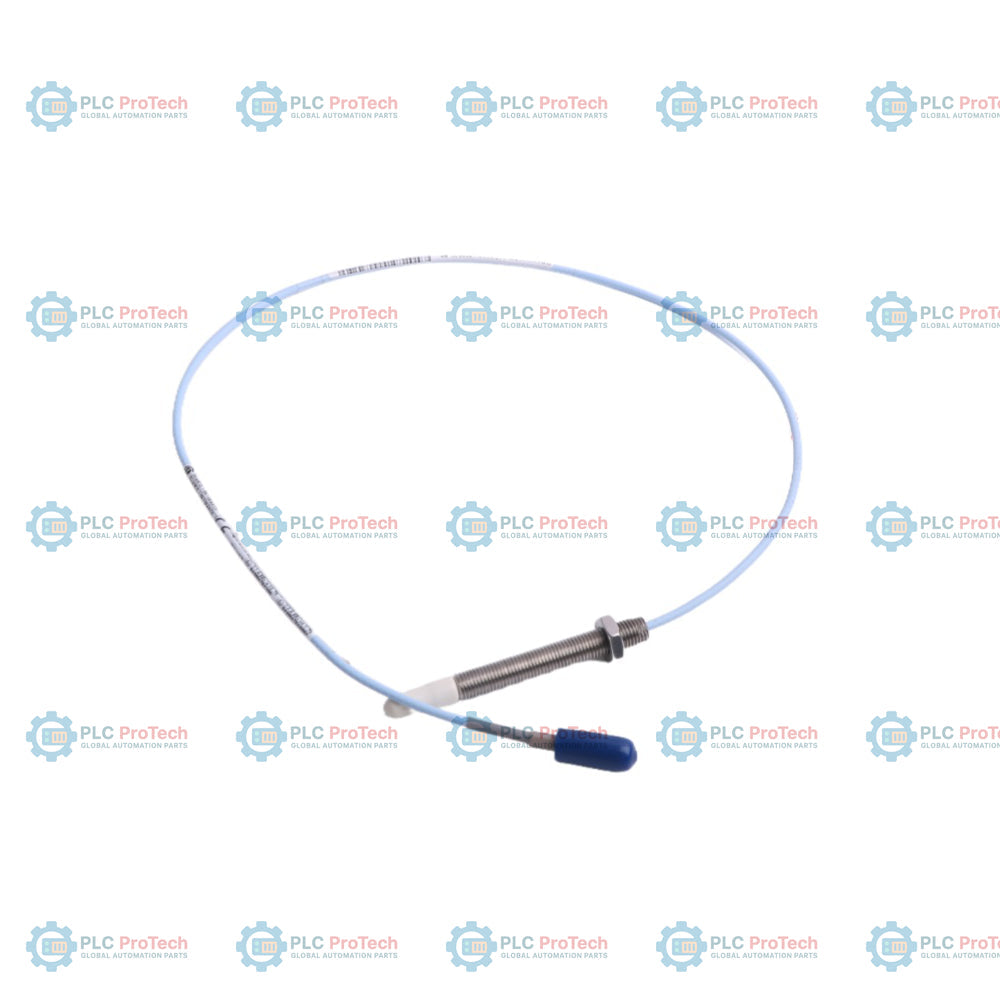

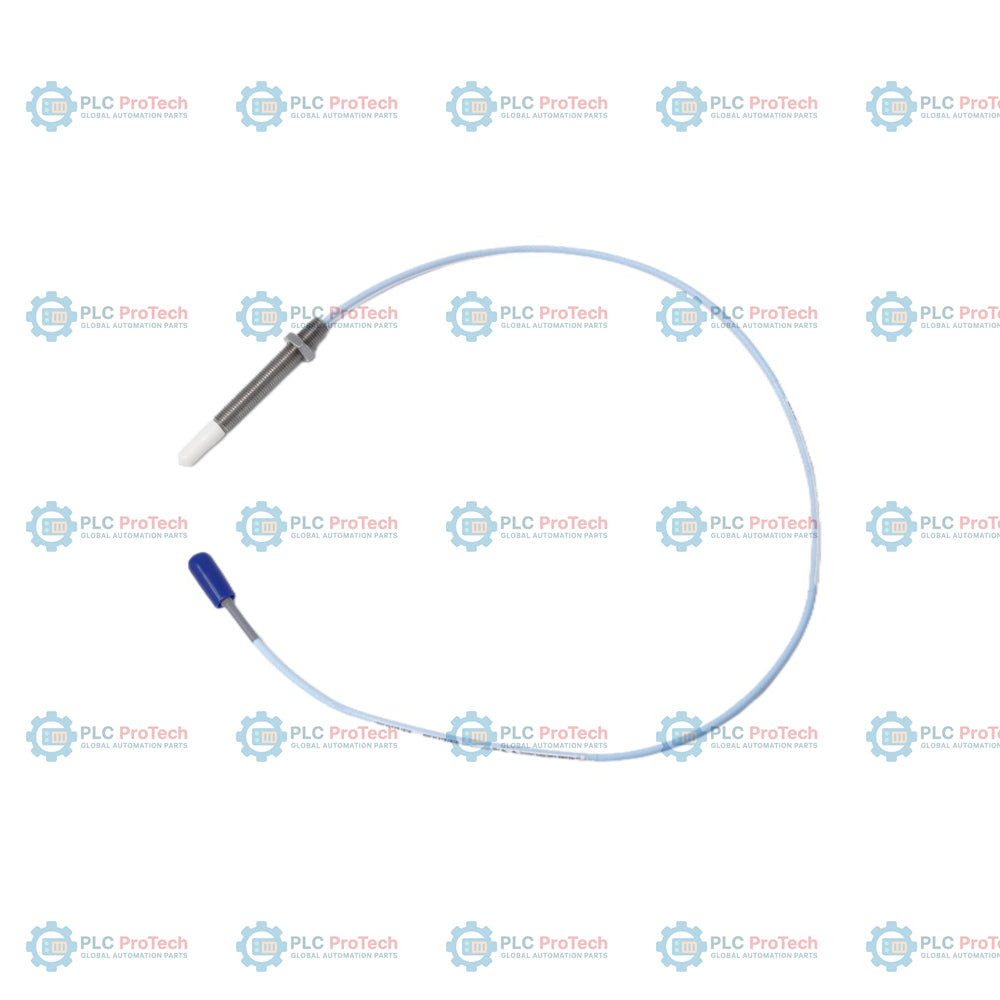

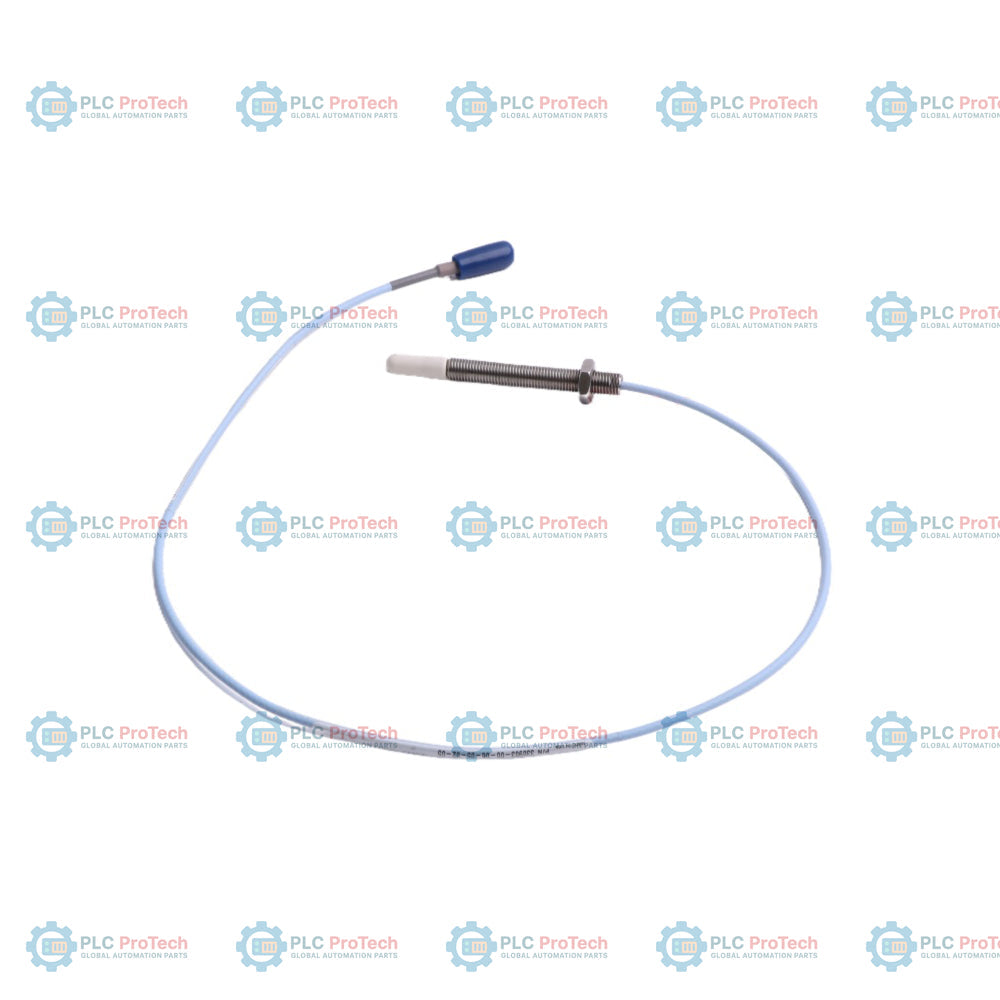

Il 330903-00-04-05-02-CN è una sonda di prossimità 3300 XL NSv da 5 mm, progettata per il monitoraggio di macchinari critici in applicazioni con geometria del target limitata o spazi di installazione ridotti. Questo sistema trasduttore a correnti parassite da 5 mm è ottimizzato per macchinari con alesaggio ridotto, turbine aeroderivative e apparecchiature ad alta velocità in cui non è possibile impostare correttamente la distanza delle sonde standard da 8 mm. Questa configurazione specifica presenta una filettatura M8x1 (330903), una lunghezza non filettata di 0,0 in (opzione 00), una lunghezza del corpo di 0,4 in (opzione 04), una lunghezza totale del sistema di 0,5 m (opzione 05) e un connettore ClickLoc miniaturizzato standard (opzione 02).

Il sistema 3300 XL NSv è progettato per fornire misurazioni affidabili della vibrazione radiale e della posizione assiale su alberi di diametro inferiore a 51 mm o su target inferiori a 15 mm. Questa unità include il suffisso -CN, che indica un pacchetto dedicato di approvazioni per aree pericolose in Cina e garantisce la conformità agli standard di certificazione locali NEPSI e CCC per il funzionamento in ambienti classificati.

Caratteristiche

• Corpo della sonda non armato con filettatura M8x1
• Progettata per applicazioni con area del target ridotta e spazi ridotti
• Compatibile con il sensore Proximitor 3300 XL NSv e il cavo di prolunga
• Connettori ClickLoc in ottone placcato oro per evitarne l'allentamento
• Stampaggio brevettato TipLoc per un robusto fissaggio tra punta e corpo della sonda
• Include il pacchetto di approvazioni per aree pericolose in Cina -CN (NEPSI/CCC)

Applicazioni

• Misurazioni della vibrazione radiale e della posizione radiale
• Misurazioni della posizione assiale (spinta)
• Misurazioni del tachimetro e della velocità zero
• Acquisizione del segnale di riferimento di fase (Keyphasor)
• Compressori centrifughi per aria, refrigerazione e gas di processo

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Assicurarsi di impostare correttamente la distanza della sonda secondo la documentazione del 3300 XL NSv, per mantenere un'uscita lineare. Utilizzare protezioni standard per connettori Bently Nevada sull'interfaccia tra la sonda e il cavo di prolunga, per impedire l'ingresso di liquidi. Installare il sensore Proximitor in un involucro protetto con un grado di protezione almeno IP54. Consultare il manuale del sistema per i disegni di installazione in aree pericolose (141092/140979), al fine di garantire la conformità ai requisiti di sicurezza intrinseca o di non propagazione della fiamma.

Conformità e certificazioni

Questo prodotto include il suffisso -CN, che indica la conformità ai requisiti cinesi per le approvazioni in aree pericolose, comprese le certificazioni NEPSI e CCC. Il sistema è inoltre progettato per soddisfare gli standard CE relativi alle direttive EMC e i requisiti RoHS.
