Manufacturer: Bently Nevada
Product No.: 330904-08-15-10-02-CN
Country of origin:United States
Product Type: Sonde trasduttrici di prossimità
Payment: T/T, Western Union
Weight: 320g
Dimensions: 250 x 200 x 50 mm
Shipping port: Xiamen
Warranty: 12 months

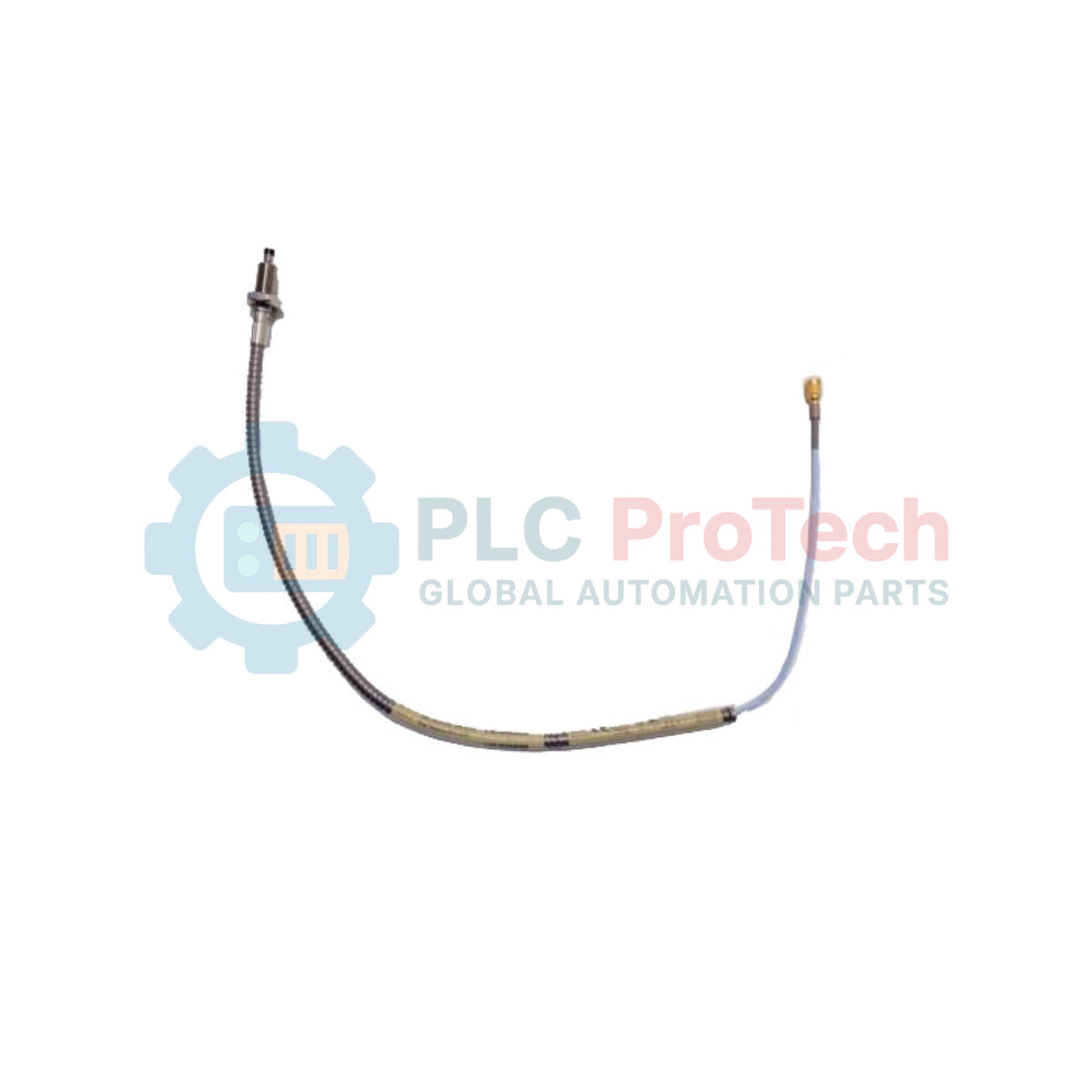

Progettata per ambienti con spazi ridotti nei macchinari, la sonda di prossimità Bently Nevada 330904-08-15-10-02-CN opera all'interno del sistema di trasduttori 3300 NSv per fornire il rilevamento ad alta precisione dello spostamento e delle vibrazioni a correnti parassite. Questo sensore presenta un corpo con design filettato M8 x 1 dotato di una robusta corazza protettiva in acciaio inossidabile, ottimizzata specificamente per diametri del target inferiori a 9,5 mm (0,375 pollici), dove le sonde di dimensioni standard non possono mantenere una risposta lineare tensione-distanza.
| Codice opzione | Parametro configurato | Specifiche ingegneristiche |
|---|---|---|
| 08 | Lunghezza non filettata | 80 mm |
| 15 | Lunghezza complessiva del corpo | 150 mm |
| 10 | Lunghezza totale | 1,0 metro (39 pollici) |
| 02 | Tipo di connettore e cavo | Connettore ClickLoc coassiale miniaturizzato, cavo standard corazzato |
| CN | Omologazioni degli enti | Omologazioni per aree pericolose specifiche del Paese (Cina) |
| Specifiche della filettatura | M8 x 1 |
| Limitazioni delle dimensioni del target | Ottimizzato per target con diametro inferiore a 9,5 mm (0,375 pollici) |
| Compatibilità del fattore di scala | Abbinato esclusivamente ai sistemi Proximitor 3300 NSv |
| Gruppo connettore | ClickLoc coassiale miniaturizzato placcato in oro |
| Intervallo di temperatura operativa | -35 a 177 °C (-31 a 350 °F) |
| Composizione del materiale | Punta della sonda in PPS (solfuro di polifenilene), corpo in acciaio inossidabile 303 |
| Produttore | Bently Nevada |
| Paese di origine | Stati Uniti |
| Peso netto | 0.15 kg (configurazione tipica) |
| Peso di spedizione (calcolato) | 1.50 kg (imballaggio protettivo pesante) |
| Dimensioni della confezione (calcolate) | 250 x 200 x 50 mm |
La serie 3300 NSv è ottimizzata specificamente per target di piccole dimensioni e non deve mai essere utilizzata insieme ai sensori Proximitor standard 3300 XL da 8 mm o 5 mm. Ciò distorcerebbe completamente il fattore di scala dell'intervallo lineare (in genere 7.87 V/mm), causando falsi allarmi o il mancato intervento delle condizioni di arresto. Assicurarsi che il sensore di prossimità corrispondente sia chiaramente contrassegnato come Proximitor 3300 NSv.
A causa dell'elevata concentrazione di flusso magnetico progettata per misurare alberi sottili, questa sonda è soggetta a diafonia se le sonde adiacenti sono montate a una distanza inferiore a 15 mm da centro a centro. Inoltre, mantenere una distanza laterale minima dal target pari a 3 volte il diametro della punta della sonda rispetto a qualsiasi struttura metallica circostante non oggetto di misurazione, per evitare spostamenti della calibrazione.
Quando si accoppiano i connettori coassiali ClickLoc, assicurarsi che il collegamento sia perfettamente asciutto. Anche una quantità microscopica di nebbia d'olio all'interno del connettore coassiale degraderà drasticamente i segnali ad alta frequenza, manifestandosi come vibrazioni irregolari spurie. Applicare sempre nastro di collegamento in silicone autoagglomerante attorno al giunto completato per proteggerlo dalla penetrazione della nebbia d'olio.
AVVERTENZA CRITICA SUL CAMPO
Prima dell'installazione, assicurarsi che la macchina sia completamente diseccitata, isolata e che ogni movimento rotatorio sia cessato. Applicare una coppia meccanica all'alloggiamento della sonda senza aver verificato il gioco può causare il contatto diretto con l'albero interno, provocando la tranciatura immediata della punta della sonda all'avvio della macchina.
Verificare che la filettatura di montaggio corrisponda a M8 x 1 e sia completamente pulita da detriti, sigillante per filetti o limature metalliche.
Avvitare con cautela manualmente il corpo della sonda nella porta di montaggio. Assicurarsi che l'armatura flessibile sia diritta e non si attorcigli mentre si ruota il corpo della sonda.
Verificare la distanza strutturale misurando il traferro fisico con la tensione di uscita CC del Proximitor attiva. Impostare il traferro meccanico del target in modo che corrisponda al punto medio lineare specificato dal progetto del sistema prima di serrare il controdado.
