Descrizione

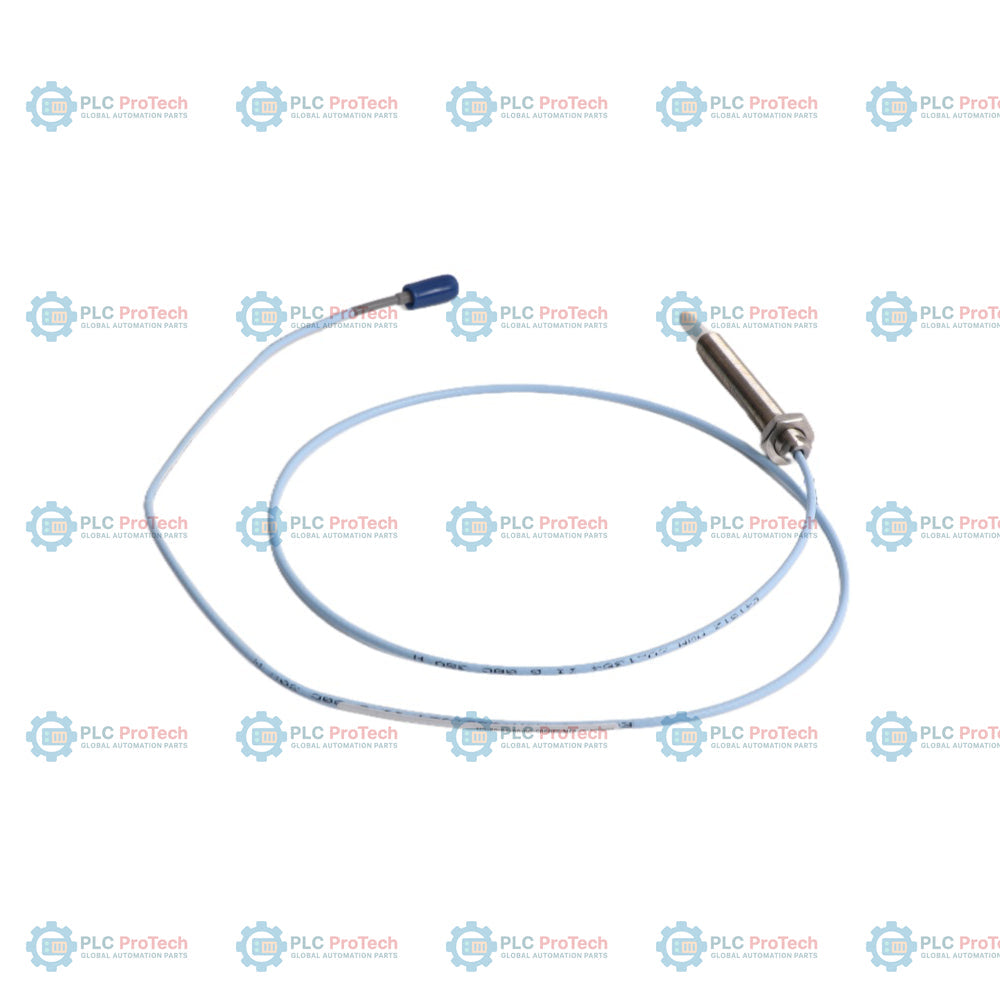

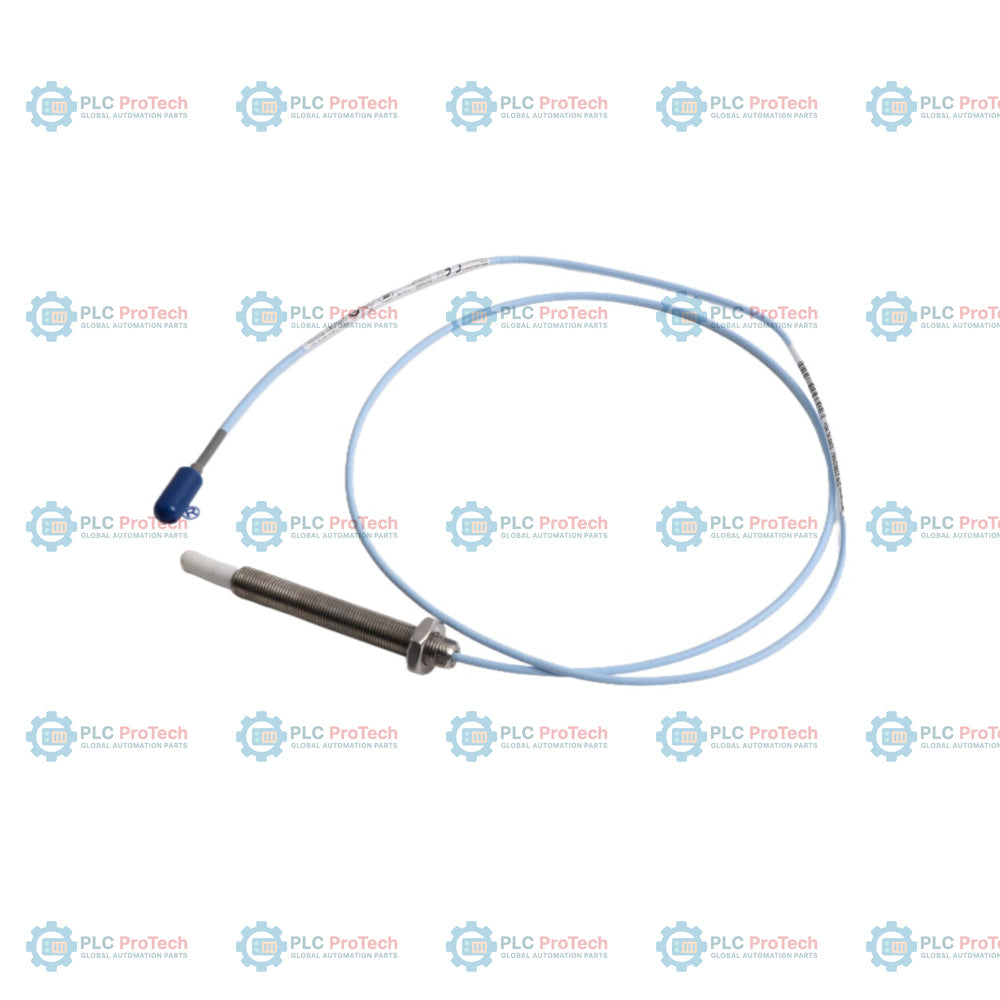

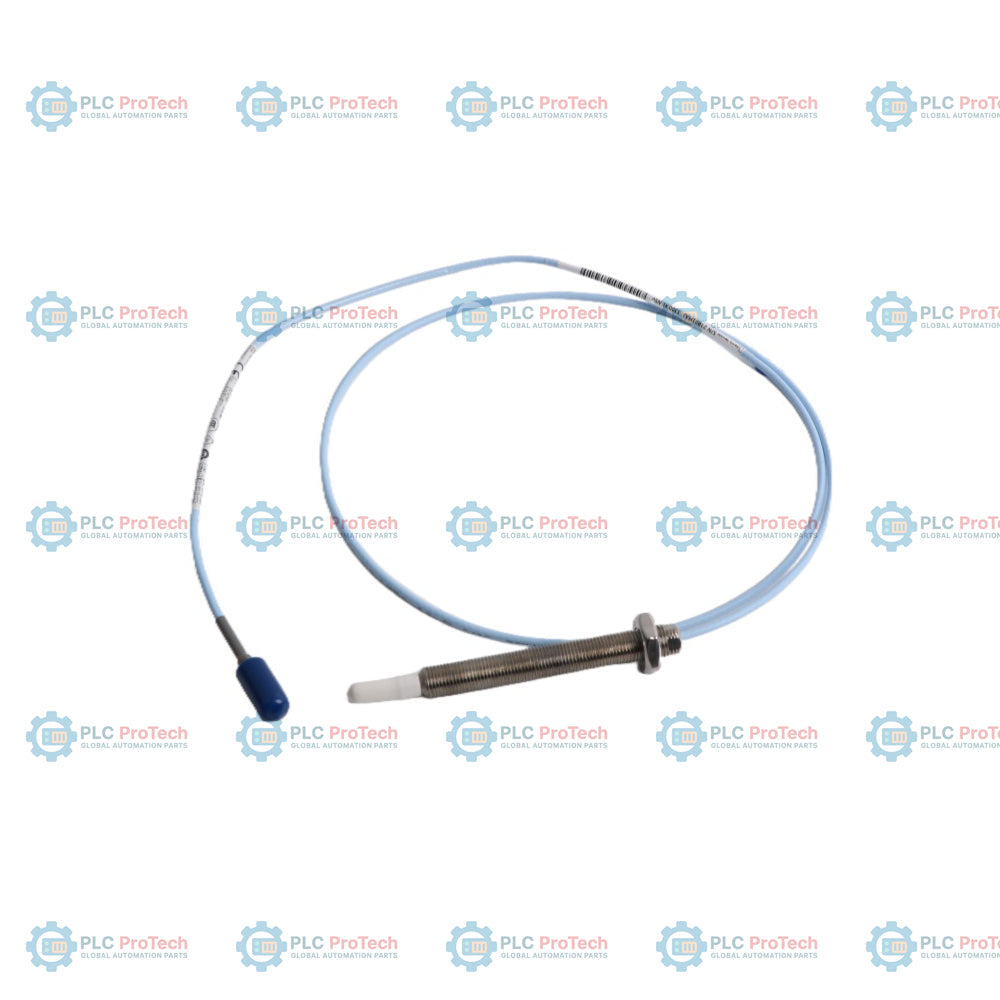

Il modello 330905-00-08-10-01-00 è una sonda di prossimità 3300 XL NSv con filettatura M10x1, progettata per misurare senza contatto gli spostamenti in macchinari con alesaggio ridotto e apparecchiature ad alta velocità, dove la geometria del target è limitata. Questa configurazione presenta una lunghezza non filettata di 0 mm (opzione 00), una lunghezza del corpo di 80 mm (opzione 08), una lunghezza totale del sistema di 1,0 m (opzione 10) e un cavo standard con connettore ClickLoc e protezione (opzione 01). Come parte del sistema di trasduttori 3300 XL NSv, questa sonda fornisce la linearità del segnale necessaria per il monitoraggio delle vibrazioni radiali e della posizione assiale, anche quando il diametro del target è inferiore a quello richiesto dalle sonde 3300 XL standard.

Questo trasduttore è destinato all'integrazione nelle catene di monitoraggio 3300 XL NSv, con collegamento diretto al sensore Proximitor 330980 e al cavo di prolunga 330930. Il sistema mantiene un intervallo lineare di 1,5 mm (60 mil) ed è ottimizzato per applicazioni con target di piccole dimensioni che, diversamente, causerebbero una deviazione eccessiva nei sistemi standard a correnti parassite.

Caratteristiche

• Corpo della sonda con filettatura M10x1: Garantisce un montaggio sicuro negli alloggiamenti metrici dei macchinari.
• Connettore ClickLoc con protezione: Dispone di un connettore coassiale miniaturizzato con protezione integrata per la schermatura dagli agenti ambientali (opzione 01).
• Lunghezza del sistema di 1,0 m: Configurazione con lunghezza del cavo standard per specifici requisiti di instradamento tra macchina e scatola di giunzione.
• Tecnologia NSv Near-Field: Ottimizzata per macchinari con alesaggio ridotto e aree target limitate, dove le sonde tradizionali subiscono una degradazione del fattore di scala.
• Design non armato: Offre un profilo del cavo flessibile, adatto alle installazioni interne standard dei macchinari.
• Approvazione degli enti: Configurazione con opzione 00 (non richiesta) per applicazioni non pericolose o di uso generale.

Applicazioni

• Macchinari con alesaggio ridotto e rotori ad alta velocità
• Turbine aeroderivative e apparecchiature ausiliarie
• Misurazione delle vibrazioni radiali e della posizione assiale su alberi con diametro inferiore a 20 mm
• Monitoraggio di geometrie target limitate in macchinari rotanti industriali

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

Assicurarsi che la sonda sia installata con la protezione del connettore fornita, per prevenire la contaminazione ambientale nel punto di collegamento. Per il montaggio M10x1, serrare con cautela il corpo della sonda nell'alloggiamento della macchina, assicurandosi che la lunghezza non filettata (0 mm per questo SKU) non interferisca con il gap del target. Verificare che la lunghezza totale del sistema (1,0 m) corrisponda alla distanza richiesta dal sensore Proximitor, per mantenere una calibrazione e una risposta del segnale accurate. Mantenere l'isolamento tra la base di montaggio del sensore Proximitor e la messa a terra dell'alloggiamento.
