Descrizione

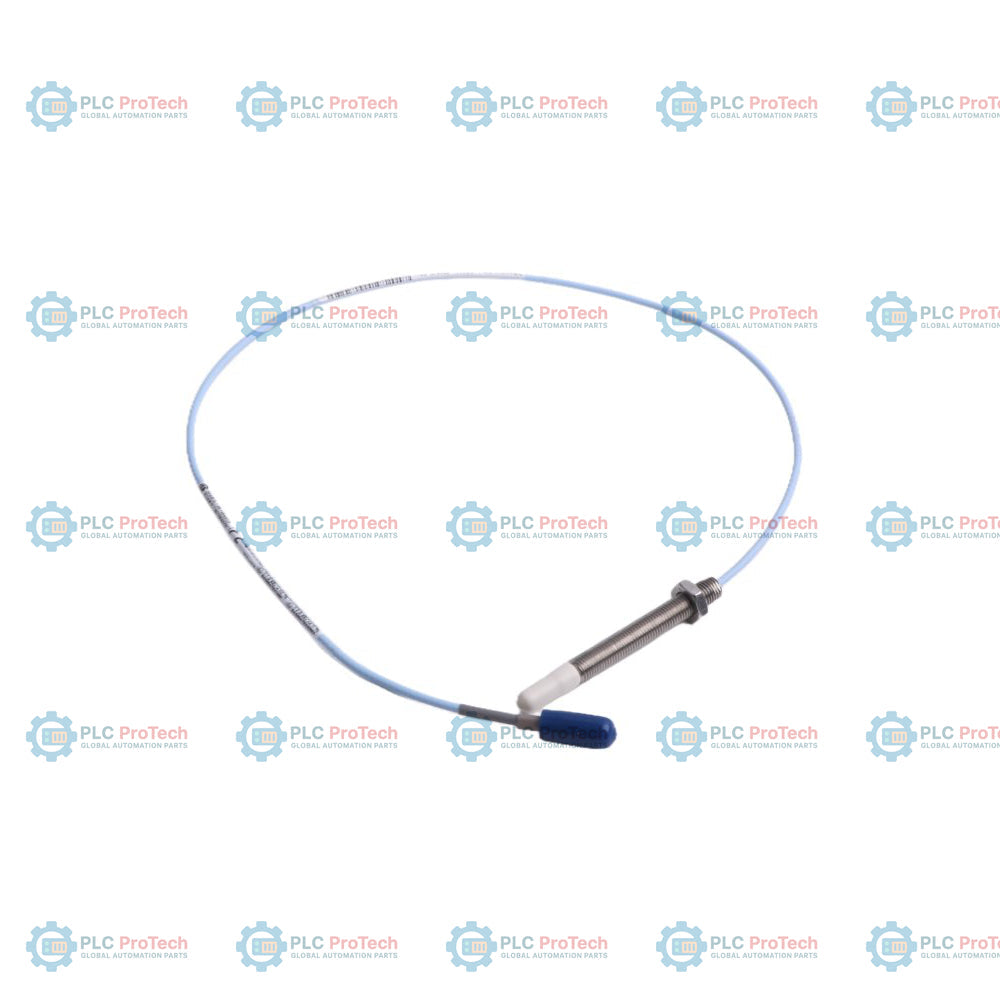

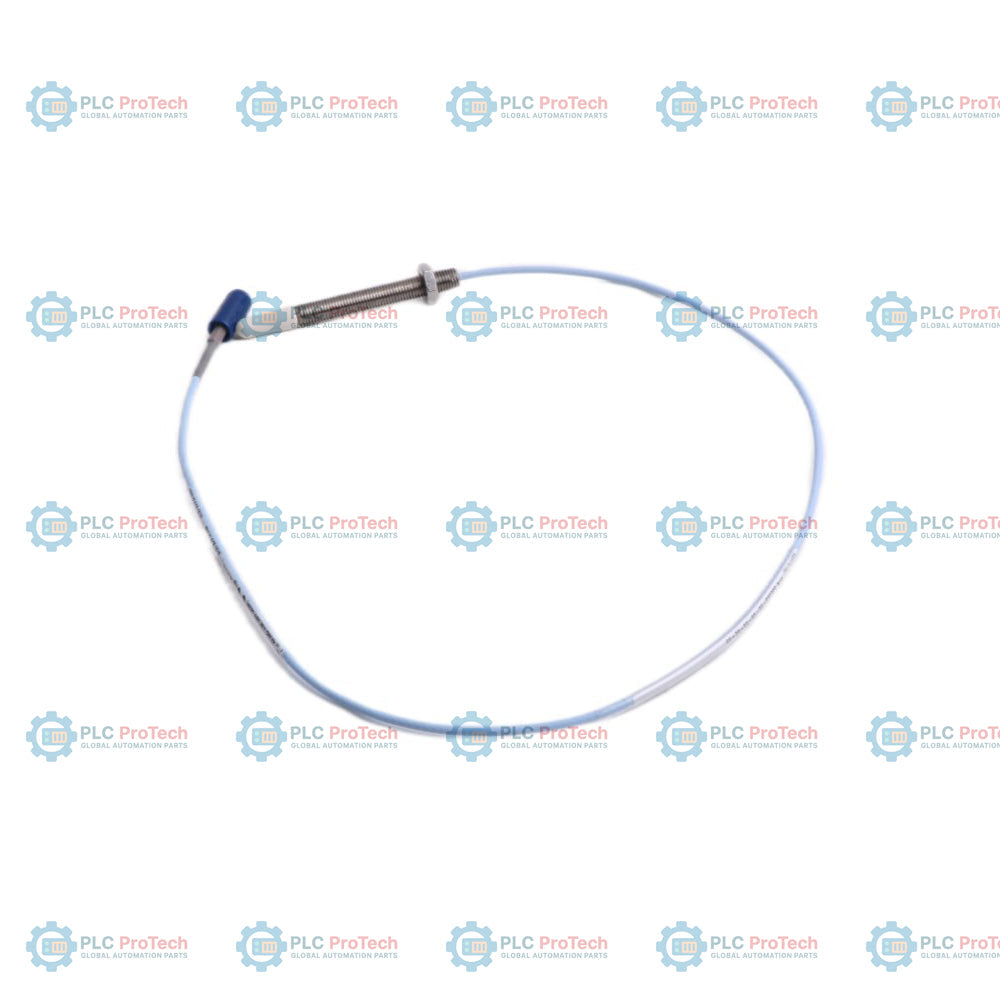

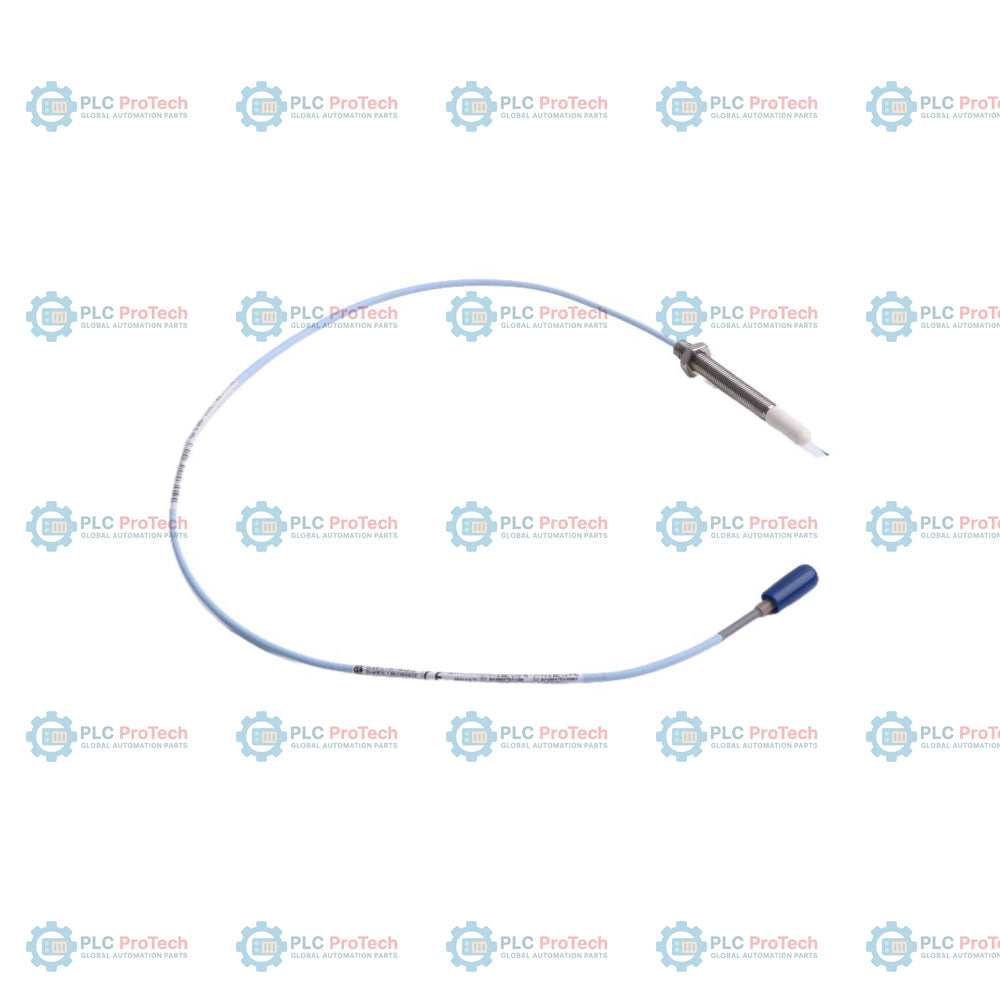

L'Opzione 00 (lunghezza non filettata di 0,0 pollici), l'Opzione 03 (lunghezza del corpo di 0,3 pollici) e l'Opzione 10 (lunghezza totale di 1,0 m) definiscono questa configurazione 330903-00-03-10-02-05, un componente del sistema di trasduttori di prossimità 3300 XL NSv. Progettata per macchinari con alberi di piccolo diametro e applicazioni con spazio libero limitato, questa sonda da 5 mm fornisce una misurazione senza contatto dello spostamento ed è progettata specificamente per la compatibilità con il sensore Proximitor 3300 XL NSv e il cavo di prolunga. Questa sonda presenta un corpo filettato M8x1 (Opzione 03) e include l'Opzione 05 per la conformità alle normative sulle aree pericolose (CSA, ATEX, IECEx). Utilizza il connettore ClickLoc miniaturizzato standard (Opzione 02) per garantire un'integrazione sicura nelle catene di monitoraggio delle vibrazioni. Il sistema è destinato all'uso in applicazioni in cui le limitazioni della vista laterale o del controforo impediscono l'impiego dei sistemi di prossimità 3300 XL standard, risultando quindi adatto alle misurazioni delle vibrazioni radiali, della posizione assiale e della velocità su macchine con cuscinetti a film fluido e alberi o target di piccole dimensioni.

Caratteristiche

• Opzione 00: lunghezza non filettata di 0,0 pollici
• Opzione 03: lunghezza del corpo di 0,3 pollici
• Opzione 10: lunghezza totale del sistema di 1,0 m
• Opzione 02: connettore coassiale ClickLoc miniaturizzato, cavo standard
• Opzione 05: approvazioni CSA, ATEX, IECEx per aree pericolose
• Filettatura della sonda M8x1
• Diametro della punta della sonda di 5 mm per geometrie del target ridotte

Applicazioni

• Misurazioni delle vibrazioni radiali e della posizione radiale
• Misurazioni della posizione assiale (spinta)
• Misurazioni del tachimetro e della velocità zero
• Riferimento di fase (segnali Keyphasor)
• Macchinari rotanti con alberi di piccolo diametro
• Turbine a gas aeroderivative
• Apparecchiature ad alta velocità con spazio limitato rispetto al target

Informazioni per l'ordine

Opzione	Codice di questo SKU	Descrizione
Numero di parte ordinabile	330903-00-03-10-02-05	Sonda di prossimità 3300 XL NSv, filettatura M8x1, senza armatura
A - Lunghezza non filettata	00	0,0 pollici
B - Lunghezza del corpo	03	0,3 pollici
C - Lunghezza totale	10	1.0 m
D - Connettore/cavo	02	ClickLoc miniaturizzato, cavo standard
E - Approvazione dell'ente	05	CSA, ATEX, IECEx (approvazioni multiple)

Specifiche tecniche

Parametro	Specifiche
Produttore	Bently Nevada (Baker Hughes)
Serie del sistema	3300 XL NSv
Diametro della sonda	5 mm
Dimensione della filettatura	M8x1
Intervallo lineare	1,5 mm (60 mil)
Fattore di scala incrementale (ISF)	7,87 V/mm (200 mV/mil)
Impedenza del sistema	50 Ohm
Intervallo di temperatura	Da -55 °C a +177 °C (solo sonda)
Conformità	CE, CSA, ATEX, IECEx

Linee guida per l'installazione

Assicurarsi che il sensore Proximitor 3300 XL NSv sia installato in un ambiente protetto (IP54 minimo per le aree pericolose). È necessario un adeguato isolamento dalla messa a terra dell'alloggiamento, generalmente mediante l'apposito supporto di montaggio. Seguire le procedure standard Bently Nevada per la regolazione del traferro della sonda; il traferro consigliato è di 1,0 mm (40 mil). Maneggiare i connettori con cura per evitare danni al meccanismo ClickLoc.

Conformità e certificazioni

• CE
• CSA (CNRTL/US)
• ATEX
• IECEx
