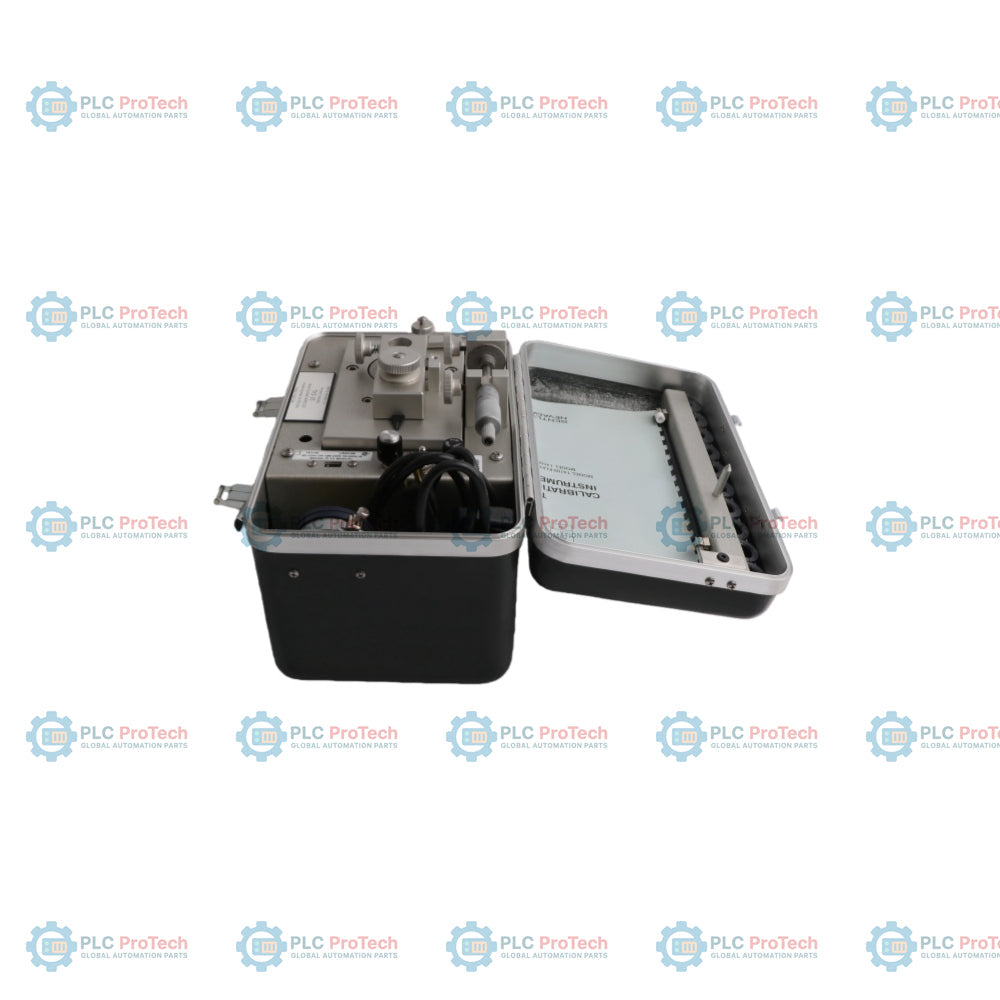

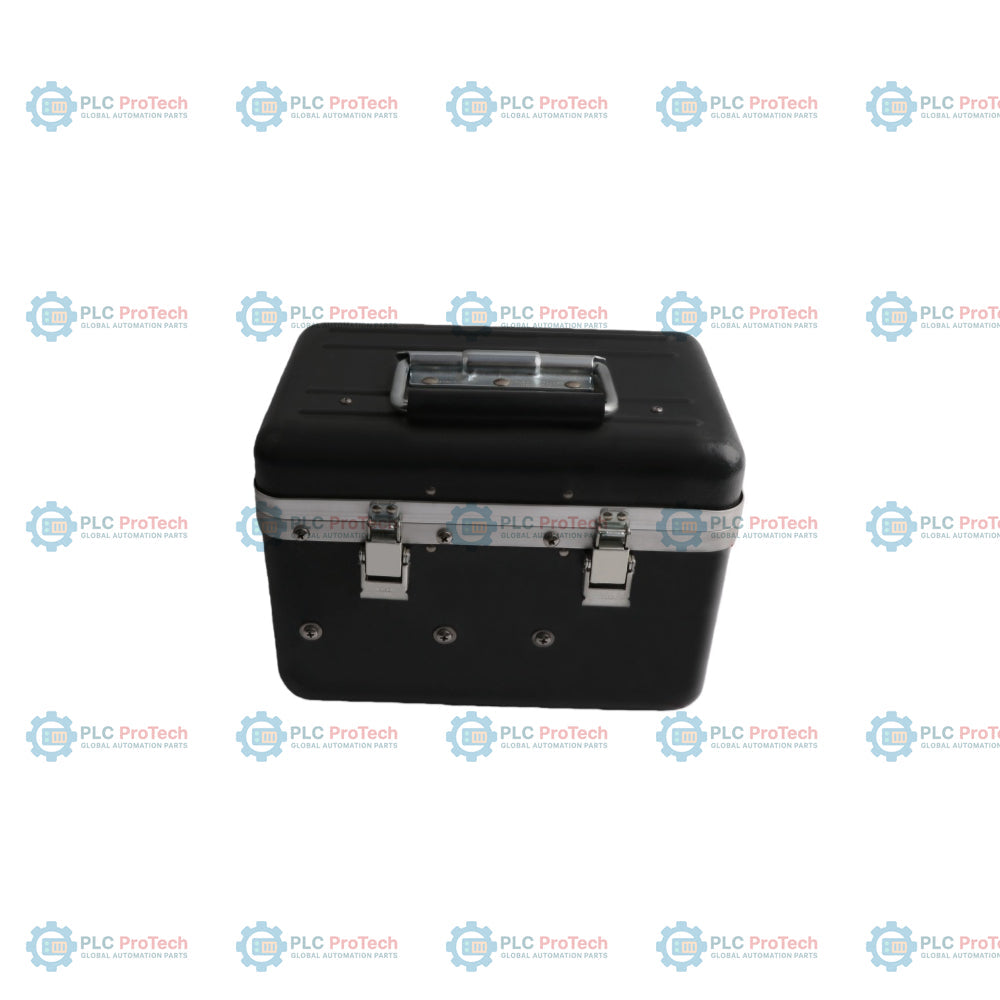

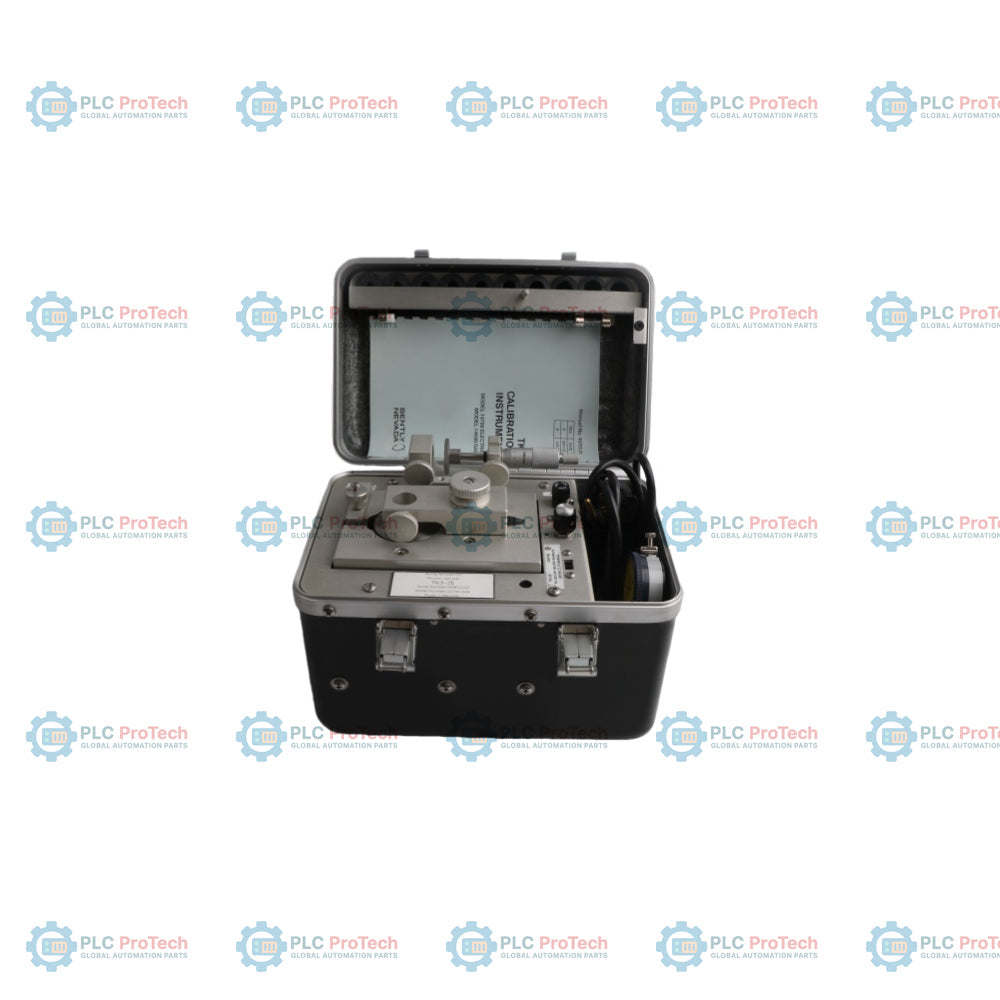

Bently Nevada TK3-2E TK-3 Kit di test del sistema di prossimità

Il Bently Nevada TK3-2E (numero completo del componente: TK3-2E) simula la vibrazione e la posizione dell'albero per manipolare meccanicamente il bersaglio di prossimità e verificare la linearità complessiva, la scalatura a correnti parassite e le uscite della tensione di gap dei sistemi di sensori Proximitor. Questa unità da campo per strumentazione fornisce uno spostamento meccanico preciso per convalidare le soglie operative, la logica degli allarmi e i circuiti di intervento dei sistemi di protezione dei macchinari collegati.

Riepilogo tecnico

Il kit di test integra un mandrino micrometrico calibrato per regolare un pulsante bersaglio rispetto alla punta di una sonda di prossimità, inducendo una variazione controllata nell'impedenza del circuito a correnti parassite del sensore. Il sensore Proximitor collegato converte questa variazione di impedenza in corrispondenti variazioni della tensione di gap per la calibrazione statica. Per la verifica dinamica, una piastra oscillante azionata elettricamente simula dinamiche del rotore e ampiezze di vibrazione predeterminate, consentendo di verificare i canali di monitoraggio e i relativi stati dei relè OK.

Specifiche hardware

Note ingegneristiche

• Verifica dinamica: La piastra oscillante integrata funziona tramite un motore elettrico per generare un'ampiezza di vibrazione costante, consentendo la verifica continua della risposta del segnale dinamico all'interno del monitor di vibrazione.
• Metallurgia del bersaglio: Il pulsante bersaglio di calibrazione è realizzato in acciaio AISI 4140. Se il bersaglio della macchina in esercizio utilizza una lega diversa, è necessario applicare un fattore di correzione ingegneristico al fattore di scala calcolato.
• Compatibilità dei collari: I gruppi di collari universali in dotazione fissano sonde con diametri di 5 mm, 8 mm, 11 mm e 14 mm senza causare deformazioni meccaniche alle filettature esterne dell'involucro della sonda.

Linee guida sul campo

• Messa a terra della schermatura: Durante i test, mantenere la continuità della messa a terra della schermatura dal cavo della sonda di prossimità fino al rack di monitoraggio, per eliminare l'infiltrazione di rumore esterno nel circuito della tensione analogica.
• Instradamento dei cavi e raggio di curvatura: Durante la disposizione dei cavi di prolunga nei cicli di verifica, mantenere un raggio di curvatura minimo di 25.4 mm (1.0 in) per prevenire variazioni nell'impedenza della linea coassiale.
• Separazione EMC: Posizionare l'unità TK3-2E alimentata lontano da cavi di potenza soggetti a forti transitori, relè di commutazione o azionamenti a frequenza variabile (VFD), per isolare le letture del multimetro analogico dal rumore elettromagnetico indotto.
• Azzeramento del micrometro: Prima di registrare i punti di riferimento della calibrazione, verificare il punto zero meccanico ed elettrico controllando il contatto iniziale tra sonda e bersaglio senza applicare una coppia eccessiva al mandrino micrometrico.

Dettaglio del suffisso

• -2E: Indica un'unità alimentata dotata di un motore elettrico configurato per ingressi di alimentazione da 115 VAC, con scale graduate inglesi standard (mil) sul micrometro.
