Descrizione

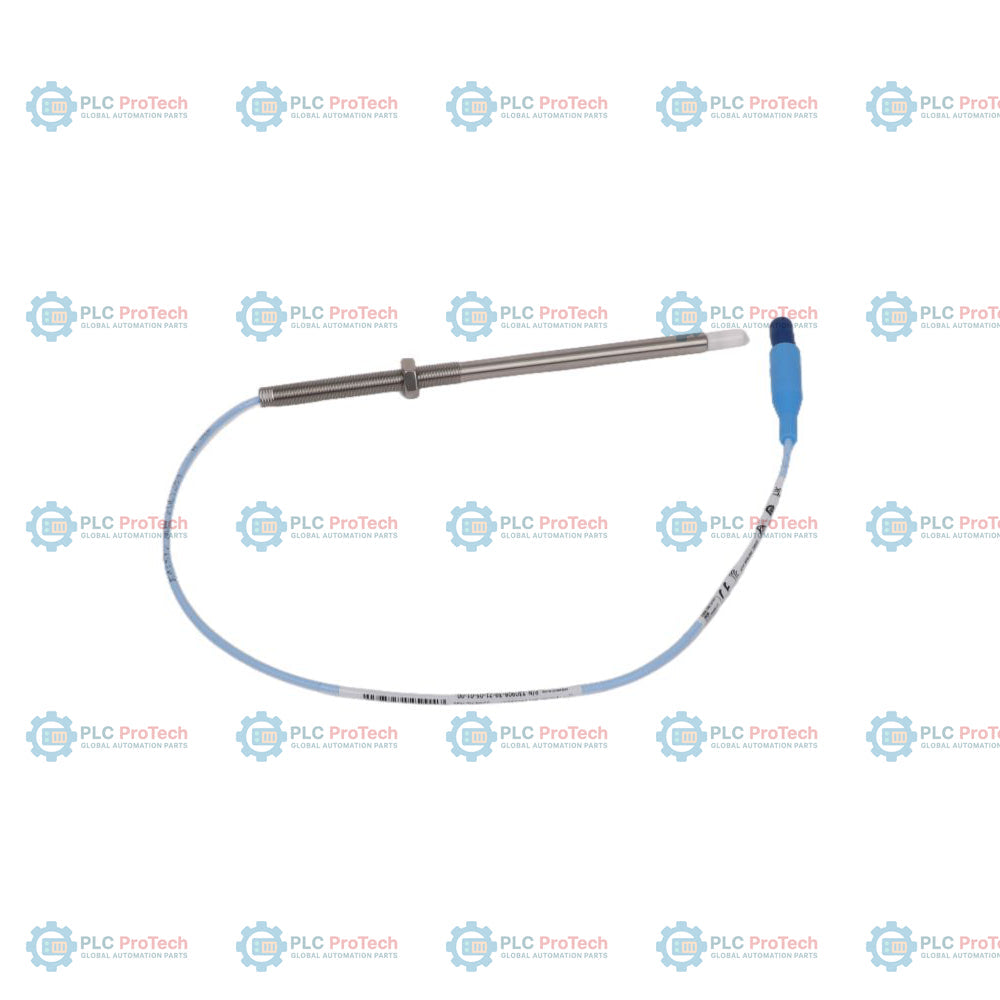

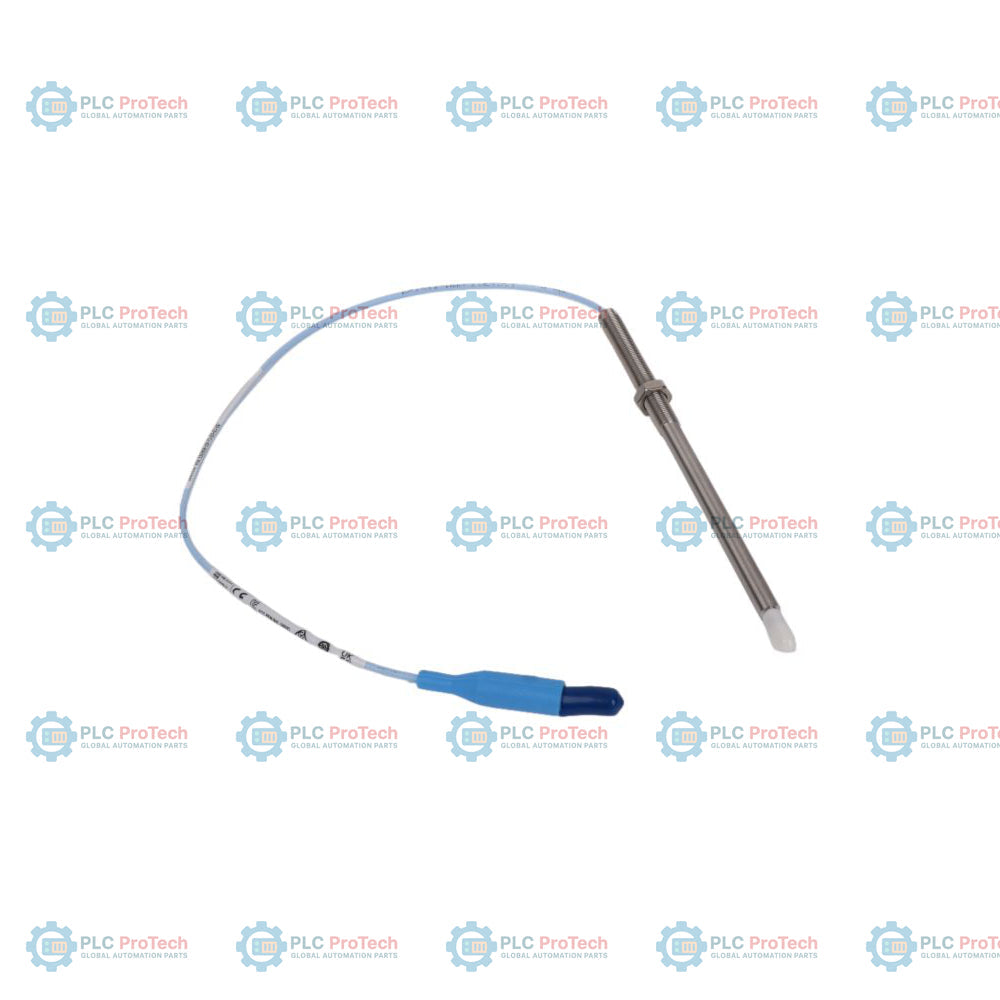

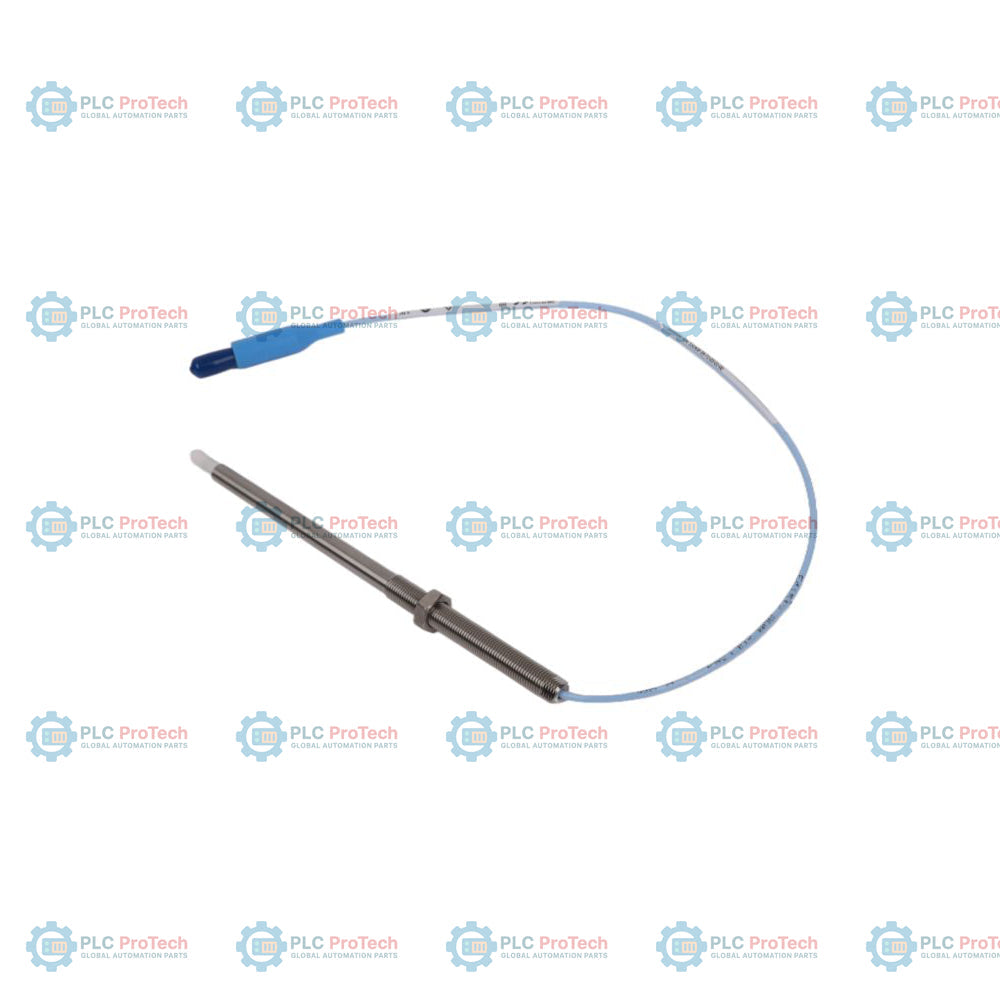

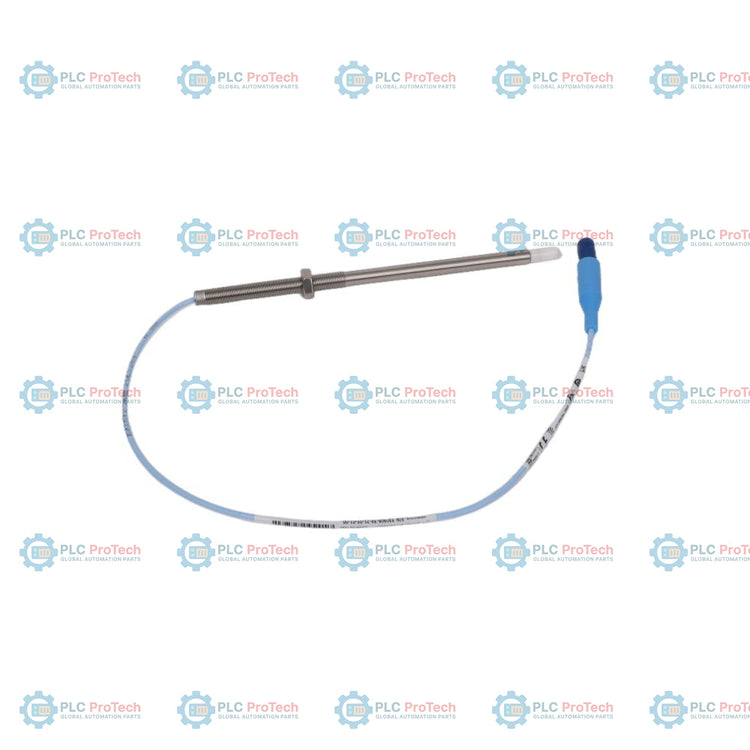

330908-10-55-05-02-00 specifica questa configurazione della sonda di prossimità 3300 NSv, dotata di una filettatura 3/8-24 UNF, una lunghezza non filettata di 1,0 pollice (opzione 10) e una lunghezza totale del corpo di 5,5 pollici (opzione 55), senza armatura protettiva. Questo componente trasduttore senza contatto è abbinato a un cavo coassiale da 0,5 metri (20 pollici) (opzione 05), terminato con un connettore ClickLoc coassiale miniaturizzato (opzione 02) senza protezione del connettore e non richiede approvazioni specifiche da parte di enti (opzione 00).

A differenza della variante 330909 corazzata, progettata per la protezione meccanica, questa configurazione 330908 senza armatura è ottimizzata per installazioni in spazi ridotti, come nei compressori di gas di processo o nelle turbine a gas aeroderivative. Il connettore ClickLoc garantisce un accoppiamento meccanico sicuro al cavo di prolunga, impedendo l'allentamento in ambienti soggetti a vibrazioni, mentre il modello di filettatura 3/8-24 UNF semplifica l'installazione filettata diretta.

Caratteristiche

• L'opzione 10 indica una lunghezza non filettata di 1,0 pollice (25,4 mm), consentendo una regolazione specifica della distanza in staffe di montaggio filettate.
• L'opzione 55 definisce una lunghezza totale del corpo di 5,5 pollici (139,7 mm) per configurazioni di installazione a lunga portata.
• L'opzione 05 fornisce una lunghezza totale della sonda di 0,5 metri (20 pollici), ottimizzata per collegamenti brevi a un cavo di prolunga.
• L'opzione 02 specifica un connettore ClickLoc coassiale miniaturizzato su un cavo coassiale standard senza una protezione integrata del connettore.
• L'opzione 00 indica che non sono necessarie approvazioni da parte di enti, semplificando la catena di approvvigionamento negli ambienti industriali non pericolosi.
• La configurazione della filettatura utilizza un modello di filettatura standard 3/8-24 UNF-2A, compatibile con il montaggio.
• Il design del corpo della sonda senza armatura riduce l'ingombro fisico e facilita il passaggio attraverso condotti standard.
• Il materiale della punta della sonda in solfuro di polifenilene (PPS) e la struttura del corpo in acciaio inossidabile AISI 304 resistono al degrado chimico.

Applicazioni

• Compressori centrifughi per aria e refrigerazione.
• Compressori di gas di processo con accesso limitato o target di piccole dimensioni.
• Misurazioni delle vibrazioni e della posizione radiali su alberi di diametro inferiore a 51 mm (2 pollici).
• Misurazioni della posizione assiale (di spinta) su target piani di dimensioni inferiori a 15 mm (0,6 pollici).
• Applicazioni per tachimetro, velocità e riferimento di fase (Keyphasor) con limitazioni di spazio ridotto.

Informazioni per l'ordinazione

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l’installazione

• Distanza della sonda: Montare la sonda in modo da ottenere una distanza nominale di 1.0 mm (40 mils) dalla superficie target per il funzionamento calibrato nella gamma media.
• Coppia del corpo: Serrare il corpo della sonda a una coppia massima consigliata di 11.3 N m (100 in-lb). Per i primi tre filetti dell’avvitamento, non superare 7.5 N m (66 in-lb) per evitare danni.
• Raggio di curvatura: Assicurarsi che le curvature del cavo coassiale FEP da 75 ohm mantengano un raggio di curvatura minimo di 25.4 mm (1.0 inch), per preservare l’integrità elettrica.
• Cura dei connettori: Serrare manualmente i connettori coassiali miniaturizzati ClickLoc fino a quando scattano in posizione. Utilizzare nastro al silicone o protezioni per connettori per proteggere i collegamenti da umidità e fluidi.

Conformità e certificazioni

Questa configurazione specifica (Opzione 00) è destinata ad aree non pericolose e non dispone di certificazioni regionali antideflagranti. La serie di prodotti è conforme alle direttive della Comunità Europea, tra cui la Direttiva EMC 2014/30/UE (norme EN 61000-6-2 ed EN 61000-6-4) e la Direttiva RoHS 2011/65/UE.
