Descrizione

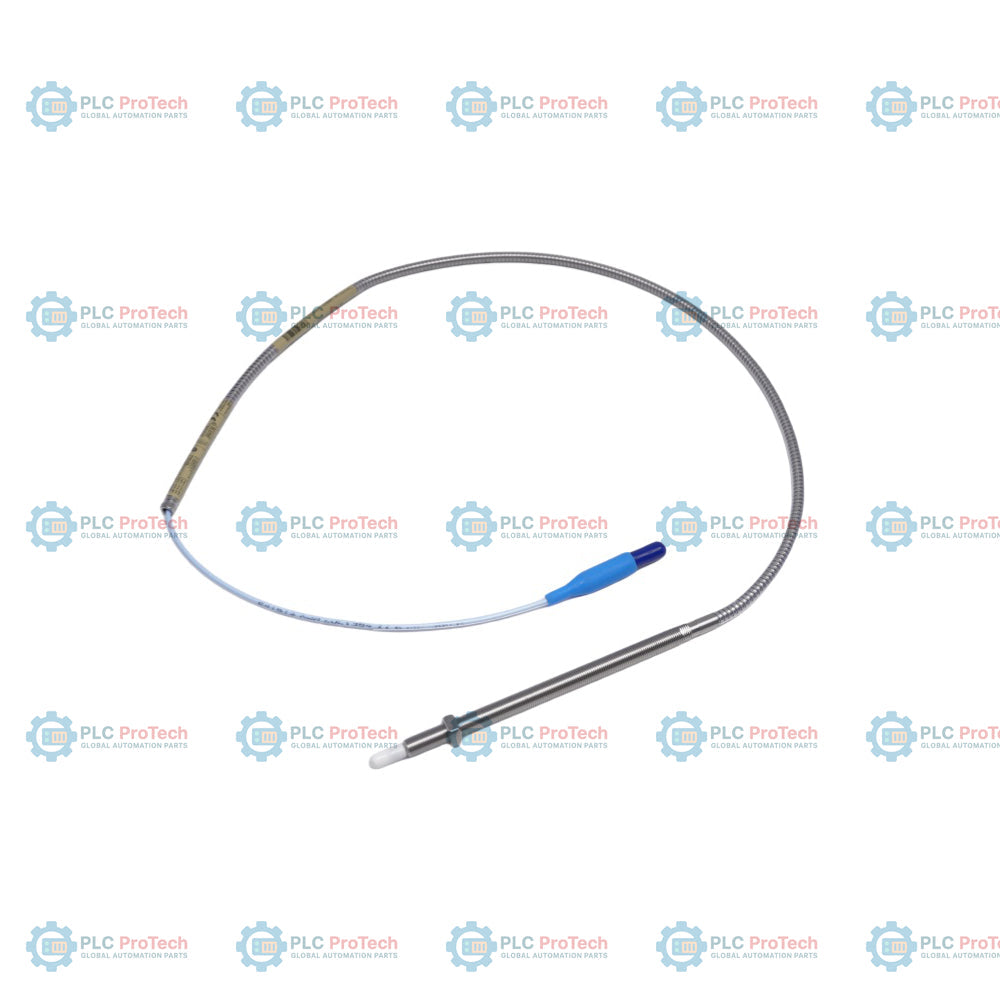

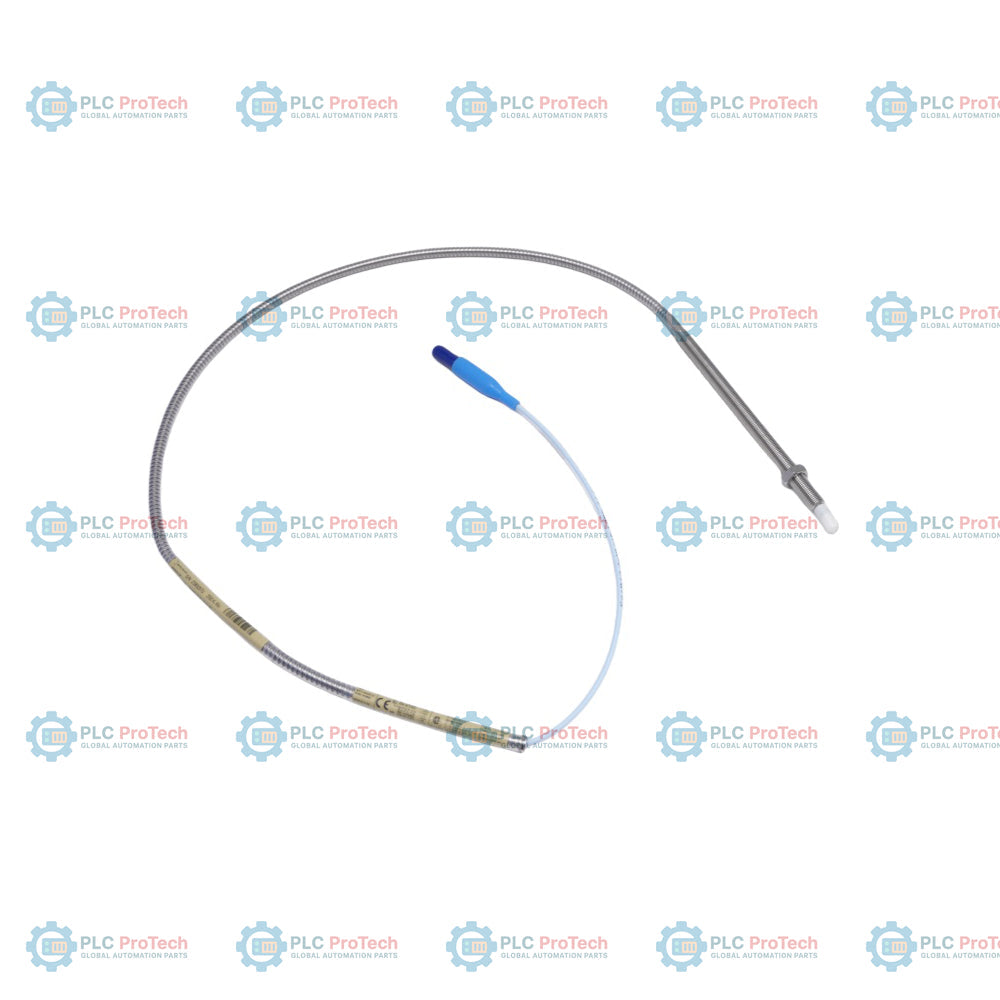

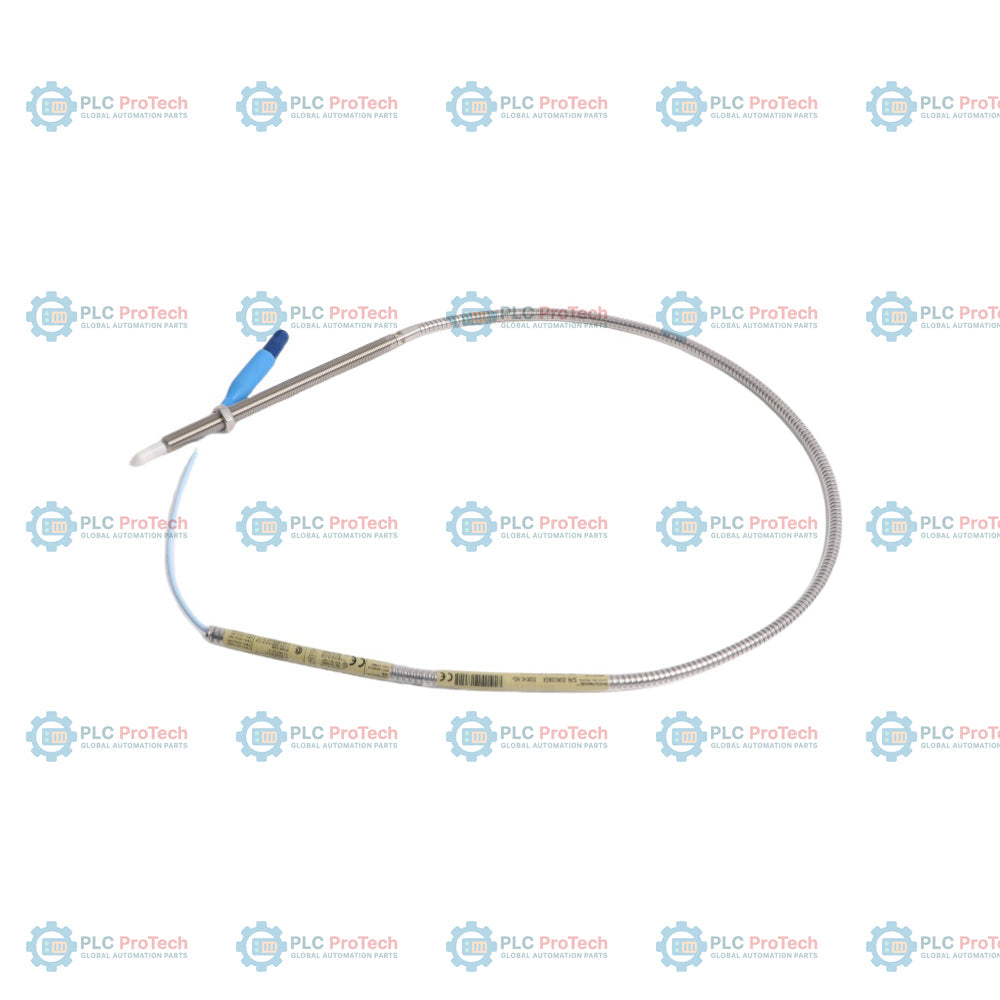

L'opzione 00 (lunghezza non filettata di 0,0 pollici) e l'opzione 60 (lunghezza complessiva del corpo di 6,0 pollici) specificano questa configurazione della sonda di prossimità 3300 NSv con guaina in acciaio inossidabile — 330909-00-60-10-01-CN. Questa sonda di prossimità 3300 NSv specializzata è progettata per misurazioni dello spostamento mediante correnti parassite in ambienti industriali che richiedono elevata resistenza meccanica e certificazioni locali. La guaina flessibile integrata in acciaio inossidabile offre una solida protezione contro i danni meccanici e l'usura fisica, mentre la protezione del connettore preinstallata protegge il collegamento coassiale ClickLoc miniaturizzato dall'ingresso di olio, umidità e particelle. Il sistema è certificato con il suffisso -CN, che fornisce approvazioni complete per aree pericolose in Cina, inclusa la conformità a NEPSI e CCC.

Parte del sistema di trasduttori di prossimità 3300 XL NSv, questa sonda è progettata per spazi ristretti, macchinari a piccolo alesaggio e geometrie del bersaglio vincolate, dove le sonde di prossimità di dimensioni standard non possono essere installate. Si abbina perfettamente al cavo di prolunga 330930 e al sensore Proximitor 330980 per formare un sistema completamente calibrato di misurazione senza contatto delle vibrazioni e della posizione assiale. L'elevata immunità alla visuale laterale e l'ingombro ridotto la rendono adatta a compressori centrifughi, turbine a gas aeroderivative e altre apparecchiature rotanti ad alta velocità con giochi ridotti.

Caratteristiche

• Il design non filettato dell'opzione 00 presenta un corpo completamente filettato 3/8-24 UNF-2A, per la massima regolabilità di montaggio e una calibrazione precisa del traferro.
• L'opzione 60 offre una lunghezza complessiva del corpo di 6,0 pollici, adatta alle porte di installazione a sbraccio profondo e ai carter delle macchine con pareti spesse.
• L'opzione 10 specifica una lunghezza totale della sonda di 1,0 metri (39 pollici), semplificando il passaggio verso le cassette di giunzione locali e le interfacce di collegamento.
• L'opzione 01 presenta un connettore ClickLoc coassiale miniaturizzato preinstallato con una protezione del connettore in fluorosilicone.
• Il suffisso -CN integra le certificazioni per aree pericolose specifiche della Cina, inclusa la conformità a NEPSI e CCC.
• La guaina flessibile in acciaio inossidabile AISI 302 protegge il cavo coassiale da abrasioni, curvature accentuate e urti fisici.

Applicazioni

• Monitoraggio delle vibrazioni e della posizione assiale in macchinari a piccolo alesaggio e alberi rotanti ad alta velocità.
• Misurazioni senza contatto dello spostamento dell'albero su turbine a gas aeroderivative.
• Rilevamento della posizione assiale e dello spostamento radiale in compressori centrifughi ad alta velocità.
• Sistemi di protezione per macchinari industriali operanti secondo le normative NEPSI e CCC per aree pericolose.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Assicurare una distanza minima di 25 mm (1,0 pollici) tra le punte delle sonde per le installazioni assiali, oppure di 23 mm (0,9 pollici) per le configurazioni radiali, per evitare diafonia del segnale.
• Installare la sonda utilizzando la coppia consigliata di 11,3 N m (100 in lb) e non superare mai il valore nominale massimo di 33,9 N m (300 in lb).
• Mantenere durante il cablaggio un raggio di curvatura minimo del cavo coassiale di 25,4 mm (1,0 pollici), per evitare il deterioramento strutturale della schermatura del conduttore.
• Verificare che il protettore del connettore in fluorosilicone preinstallato sia posizionato correttamente sopra la giunzione ClickLoc, per evitare l'esposizione a fluidi industriali e particolato.

Conformità e certificazioni

• NEPSI: Certificato per ambienti a sicurezza intrinseca e antideflagranti nella Cina continentale secondo il pacchetto -CN.
• CCC: Conforme alla certificazione obbligatoria cinese per apparecchiature elettriche destinate ad aree pericolose.
• CE: Conforme agli standard della Direttiva EMC dell'Unione Europea 2014/30/UE.
• RoHS: Conforme alla Direttiva europea 2011/65/UE e alle normative RoHS cinesi.
• Sicurezza funzionale: Qualificato per l'uso in sistemi strumentati di sicurezza SIL 2 (HFT = 0) e SIL 3 (HFT = 1).
