Descrizione

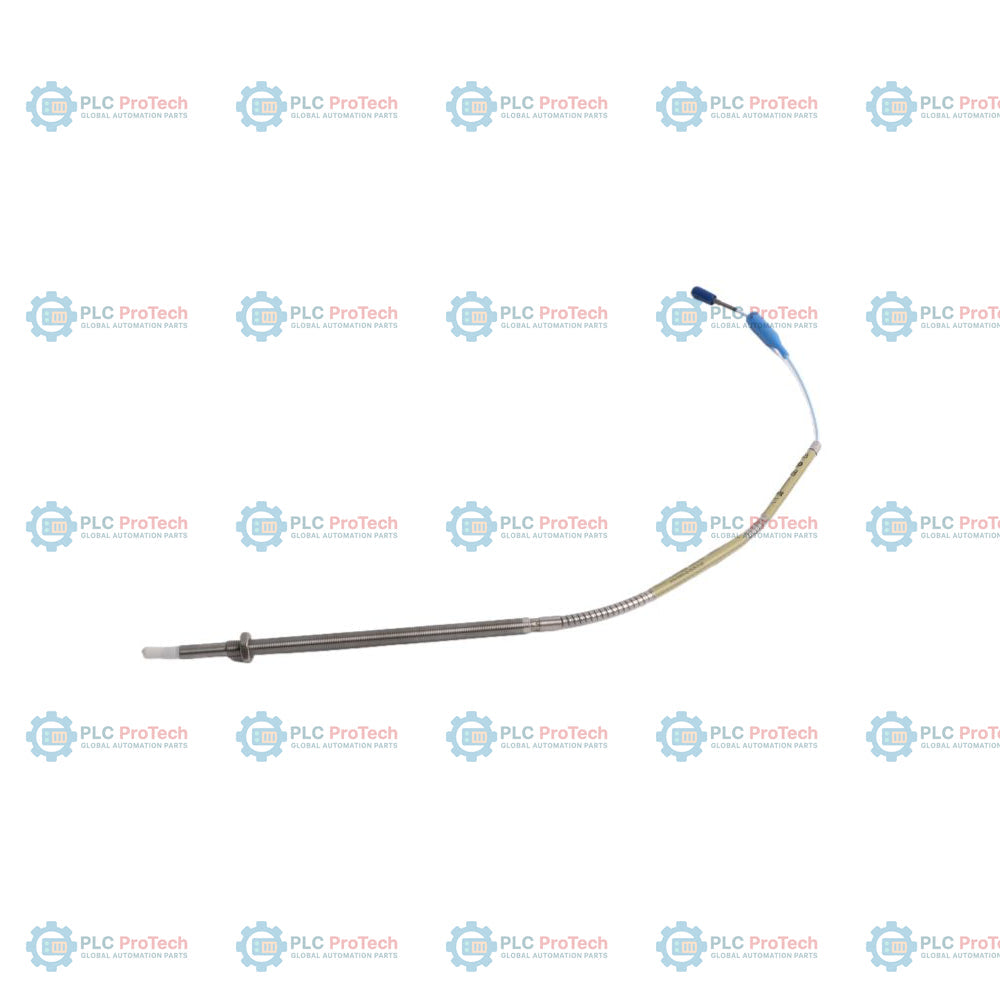

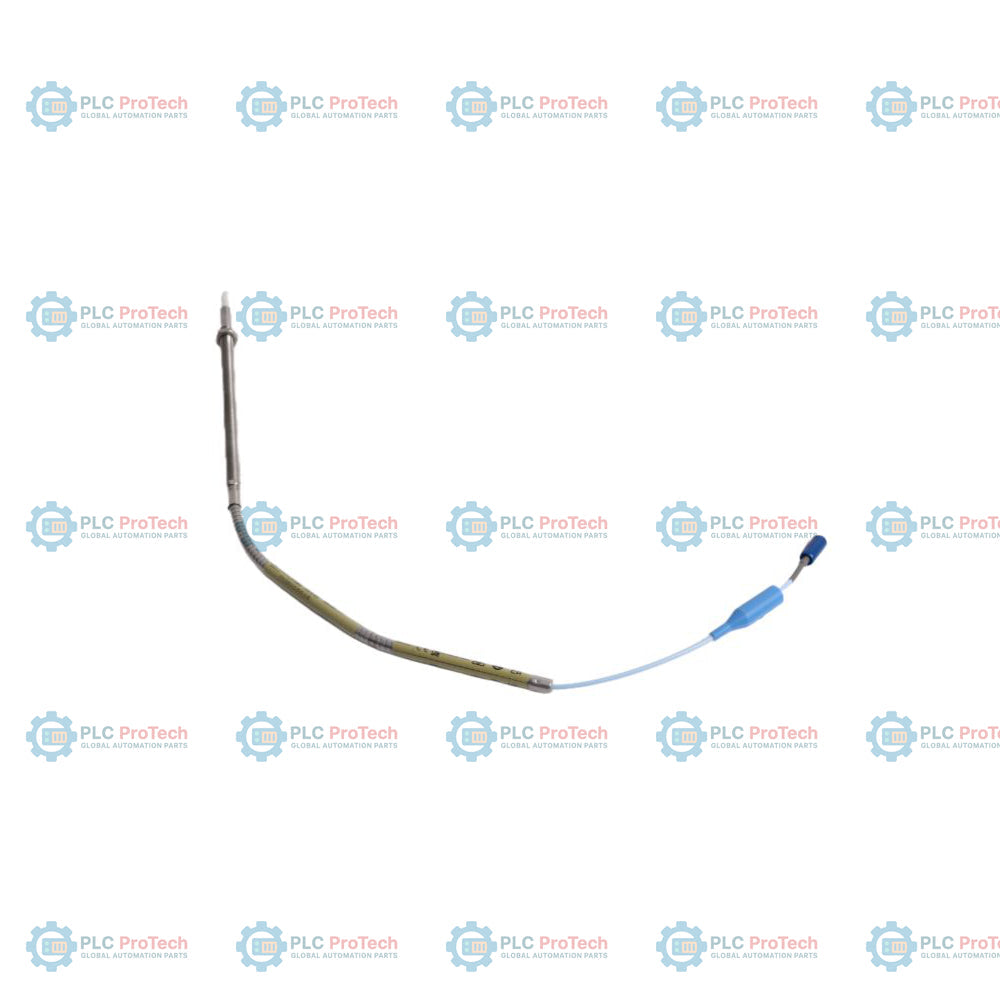

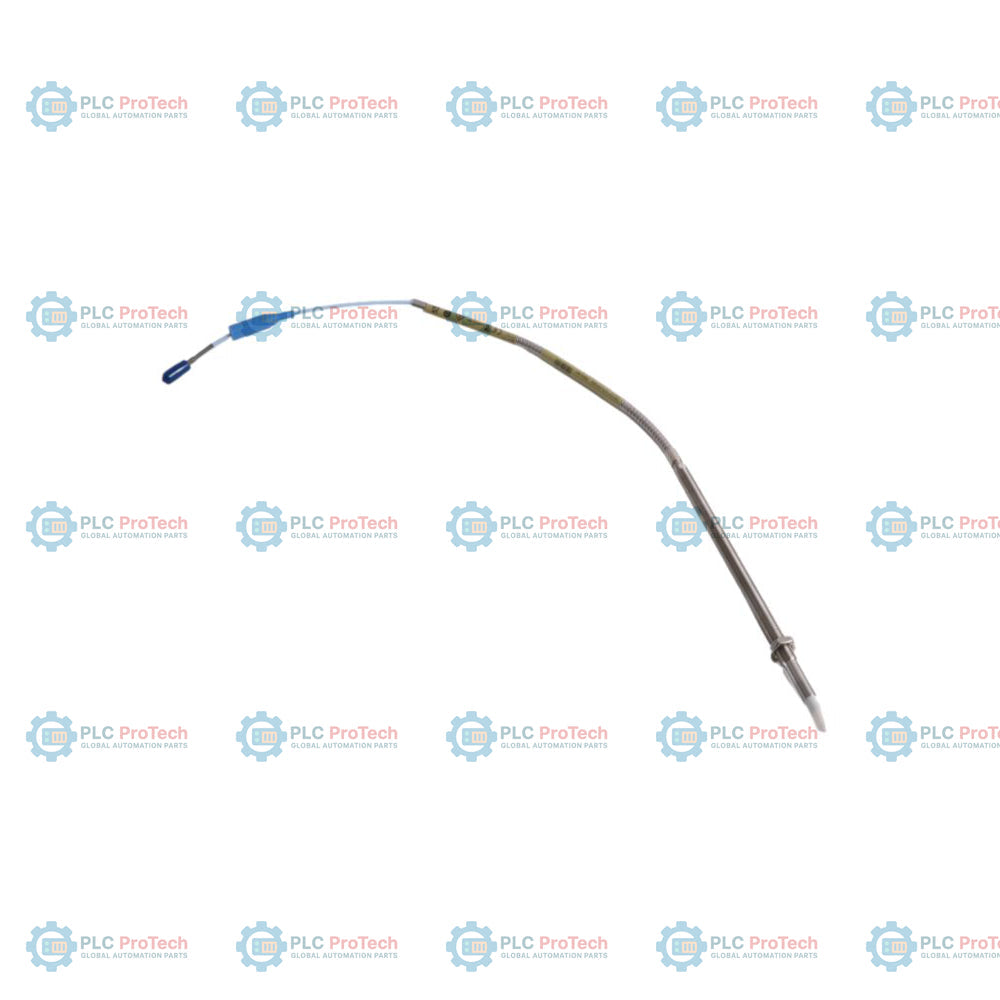

L'opzione 03 (lunghezza non filettata di 30 mm) e l'opzione 16 (lunghezza complessiva del corpo di 160 mm) specificano questa configurazione di sonda metrica corazzata - 330910-03-16-10-02-00, una sonda di prossimità 3300 NSv con corpo filettato M10x1. Questa configurazione presenta 30 mm di lunghezza non filettata, una lunghezza complessiva del corpo di 160 mm, una lunghezza totale del cavo di 1,0 metro protetta da un'armatura in acciaio inossidabile, un connettore ClickLoc coassiale miniaturizzato senza protezione integrata del connettore e non richiede approvazioni da parte degli enti per aree pericolose. A differenza delle alternative metriche non corazzate come la 330905, questo modello offre un'armatura flessibile integrata in acciaio inossidabile per prevenire l'abrasione del cavo e i danni meccanici negli alloggiamenti delle macchine con installazione in profondità.

Utilizzata come parte del sistema di trasduttori 3300 XL NSv, questa sonda fornisce misurazioni dello spostamento senza contatto in ambienti con aree del bersaglio ridotte o spazi limitati, come macchinari con alberi di piccolo diametro, turbine a gas aeroderivative e alberi ad alta velocità. Mantiene un intervallo lineare di 1,5 mm (60 mil) se abbinata a un sensore Proximitor 330980 compatibile e a un cavo di prolunga 330930.

Caratteristiche

• L'opzione 03 designa una lunghezza non filettata di 30 mm su un corpo filettato metrico M10x1.
• L'opzione 16 fornisce una lunghezza complessiva del corpo di 160 mm per installazioni in profondità.
• L'opzione 10 fornisce una lunghezza totale della sonda di 1,0 metro (39 pollici).
• L'opzione 02 include un connettore ClickLoc coassiale miniaturizzato con cavo coassiale standard da 75 ohm.
• L'armatura integrata in acciaio inossidabile protegge fisicamente il cavo nelle applicazioni con macchinari ad alto attrito.
• I connettori ClickLoc in ottone placcato oro assicurano i collegamenti elettrici e impediscono l'allentamento accidentale in presenza di vibrazioni.
• La punta della sonda in solfuro di polifenilene (PPS) offre resistenza agli agenti chimici e ai fluidi all'interno dei corpi delle macchine di processo.
• Le guarnizioni toroidali in Viton differenziano la pressione tra la punta della sonda e il corpo.

Applicazioni

• Monitoraggio delle vibrazioni e della posizione di macchinari con alberi di piccolo diametro
• Misurazioni dello spostamento di turbine a gas aeroderivative
• Apparecchiature rotanti ad alta velocità con geometrie del bersaglio vincolate
• Misurazioni delle vibrazioni radiali e della posizione assiale su alberi di diametro inferiore a 20 mm (0,8 pollici)

Informazioni per l'ordine

Specifiche tecniche

Connessioni e interfacce

La sonda si collega a un cavo di prolunga 3300 NSv tramite una connessione ClickLoc coassiale miniaturizzata. L'interfaccia coassiale è fissata con un meccanismo di bloccaggio in ottone placcato oro, per mantenere la continuità elettrica e impedire il distacco in presenza di vibrazioni.

Linee guida per l'installazione

• Evitare di superare la lunghezza massima di innesto della filettatura di 15 mm per i corpi sonda M10x1, per evitare inceppamenti.
• Durante la posa, assicurarsi che il raggio di curvatura minimo del cavo armato sia di almeno 25,4 mm (1,0 in).
• Non esporre la tenuta a pressione della sonda a temperature inferiori a -34 degC per periodi prolungati.
• Utilizzare protezioni per connettori o nastro autoagglomerante in silicone sul collegamento tra la sonda e il cavo di prolunga per impedire l'ingresso di liquidi.

Conformità e certificazioni

Questa configurazione ha l'opzione di approvazione dell'ente designata come '00' (Non richiesta). È destinata ad applicazioni industriali generiche che non richiedono certificazioni specifiche per aree pericolose.
