Descrizione

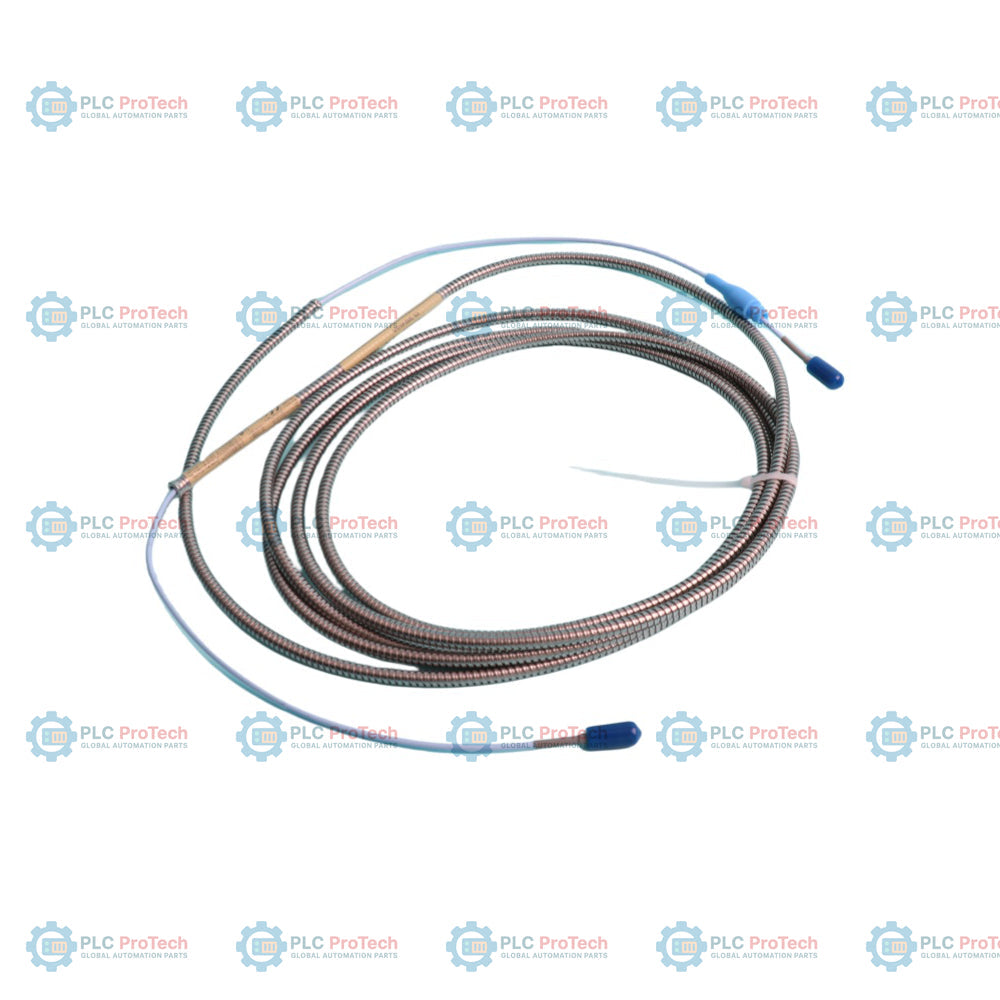

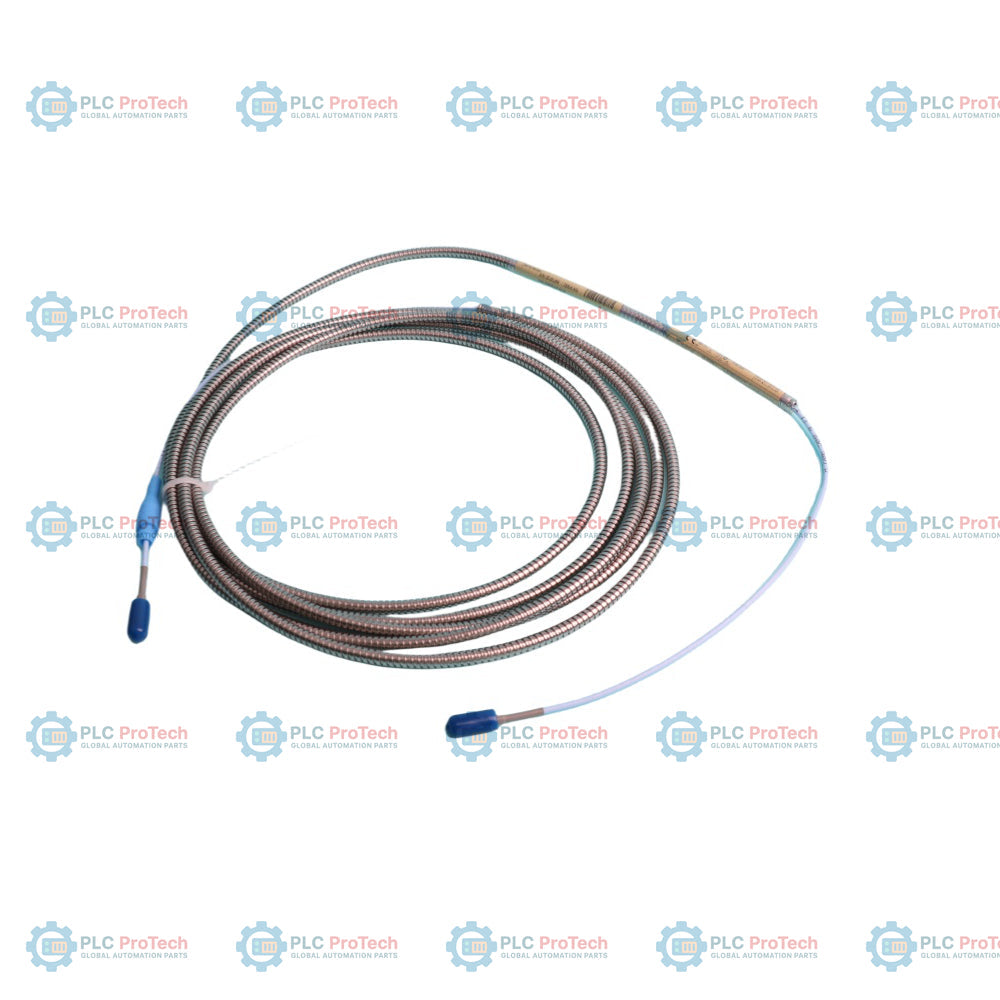

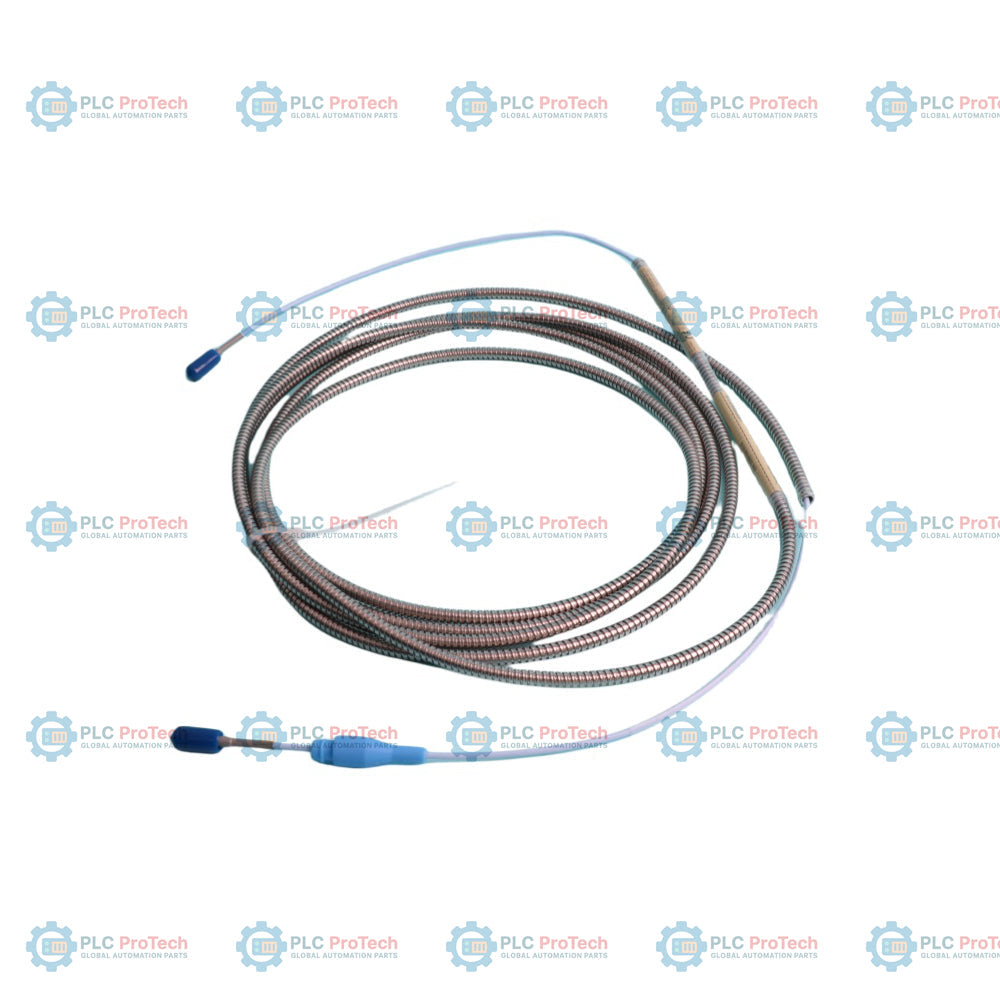

Il Bently Nevada 330930-040-03-00 è uno speciale cavo di prolunga per sensori di prossimità 3300 NSv da 4,0 metri (13,1 piedi). È progettato come componente fondamentale del sistema di trasduttori di prossimità 3300 XL NSv, ottimizzato specificamente per target su alberi di piccole dimensioni, spazi ridotti nelle sedi di alloggiamento e geometrie con visuale laterale limitata, comuni nelle installazioni di turbomacchinari ad alta densità.

A differenza delle varianti armate, questa configurazione presenta una struttura coassiale leggera e altamente flessibile senza armatura in acciaio inossidabile. È progettata per installazioni in condotti ordinati e predisposti o all'interno di macchinari, dove la schermatura meccanica è superflua ma il risparmio di spazio e la facilità di instradamento sono fondamentali. Per proteggere l'integrità del segnale, è dotata di protezioni integrate per i connettori sulle interfacce ClickLoc in ottone placcato oro, che impediscono l'ingresso di umidità o liquidi evitando derive del segnale nel punto di connessione. Questo cavo si abbina perfettamente ai requisiti di impedenza del sensore di prossimità 3300 XL NSv Proximitor e offre la compatibilità di sostituzione immediata dei modelli legacy per le linee di trasduttori 3300 RAM standard.

Caratteristiche

• Ottimizzazione della lunghezza di 4,0 metri: Calibrato con precisione per realizzare lunghezze complessive standard del sistema di 5,0 m o 7,0 m quando abbinato a sonde NSv corrispondenti da 1,0 m o 3,0 m.
• Design non armato (opzione 03): Elimina la voluminosa armatura esterna in acciaio inossidabile per offrire la massima flessibilità, un volume effettivo di installazione più contenuto e un peso ridotto, ideale per il passaggio in condotti densamente affollati.
• Protezioni integrate per i connettori: Dotato di guaine preinstallate sui connettori miniaturizzati per garantire una schermatura a lungo termine contro oli delle turbine e umidità.
• Interconnessioni ad accoppiamento ClickLoc: Dotate di connettori ClickLoc in ottone placcato oro che si bloccano in posizione, impedendo l'allentamento accidentale in presenza di forti vibrazioni ad alta frequenza dei macchinari.
• Schermatura EMI/RFI eccezionale: Il nucleo isolante in FEP da 75 ohm isola efficacemente i deboli segnali di prossimità dalle interferenze elettromagnetiche industriali.
• Aggiornamenti legacy diretti: Meccanicamente ed elettricamente intercambiabili con i tradizionali cavi di prolunga per sensori Bently Nevada 3300 RAM.

Applicazioni

• Misurazioni a correnti parassite per piccoli alberi: Monitoraggio delle vibrazioni radiali e della posizione dell'albero su macchinari rotanti con diametri dell'albero inferiori a 51 mm (2,0 pollici).
• Macchinari turbocompressori con spazio ridotto: compressori d'aria centrifughi, compressori di gas di processo e compressori per la refrigerazione industriale con montaggio interno della sonda in spazi ristretti.
• Misurazioni della spinta su target piccoli: monitoraggio della posizione assiale su superfici target piane inferiori a 15 mm (0,6 pollici).
• Strumentazione per il monitoraggio delle turbine (TSI): instradamento dei segnali di rilevamento della velocità, abilitazione della velocità zero e riferimento di fase (Keyphasor) all'interno di reti con condotti puliti.

Informazioni per l'ordine

La suddivisione esatta del 330930-040-03-00 la struttura del codice modello è la seguente:

Specifiche tecniche

Linee guida per l'installazione

• Adattamento di impedenza e sistema: assicurarsi che la lunghezza elettrica totale della sonda di prossimità e di questo cavo di prolunga da 4,0 m corrisponda alla specifica indicata sul sensore Proximitor 3300 XL NSv (in genere lunghezze complessive del sistema di 5,0 m o 7,0 m).
• Limite di coppia di serraggio della connessione: serrare i connettori ClickLoc a mano fino al bloccaggio. Non utilizzare utensili meccanici né applicare una forza eccessiva per il serraggio, poiché una coppia eccessiva può danneggiare i pin interni placcati in oro.
• Precauzioni per la curvatura del percorso: mantenere sempre un percorso di installazione con un raggio di curvatura minimo di 25,4 mm. Schiacciamenti o piegature accentuate sui cavi FEP non armati possono alterare permanentemente la capacità del cavo, compromettendo la precisione della calibrazione.
• Applicazione della tenuta: far scorrere saldamente il protettore integrato del connettore sulla connessione accoppiata per garantire una barriera ermetica e resistente ai fluidi.

Conformità e certificazioni

• Direttiva EMC: conformità alla 2014/30/UE.
• Direttiva RoHS: 2011/65/UE e RoHS cinese (designazione EFUP di 15 anni).
• Norme di sicurezza funzionale: capacità SIL 2 se integrato in circuiti di sicurezza strumentati approvati.
