Descrizione

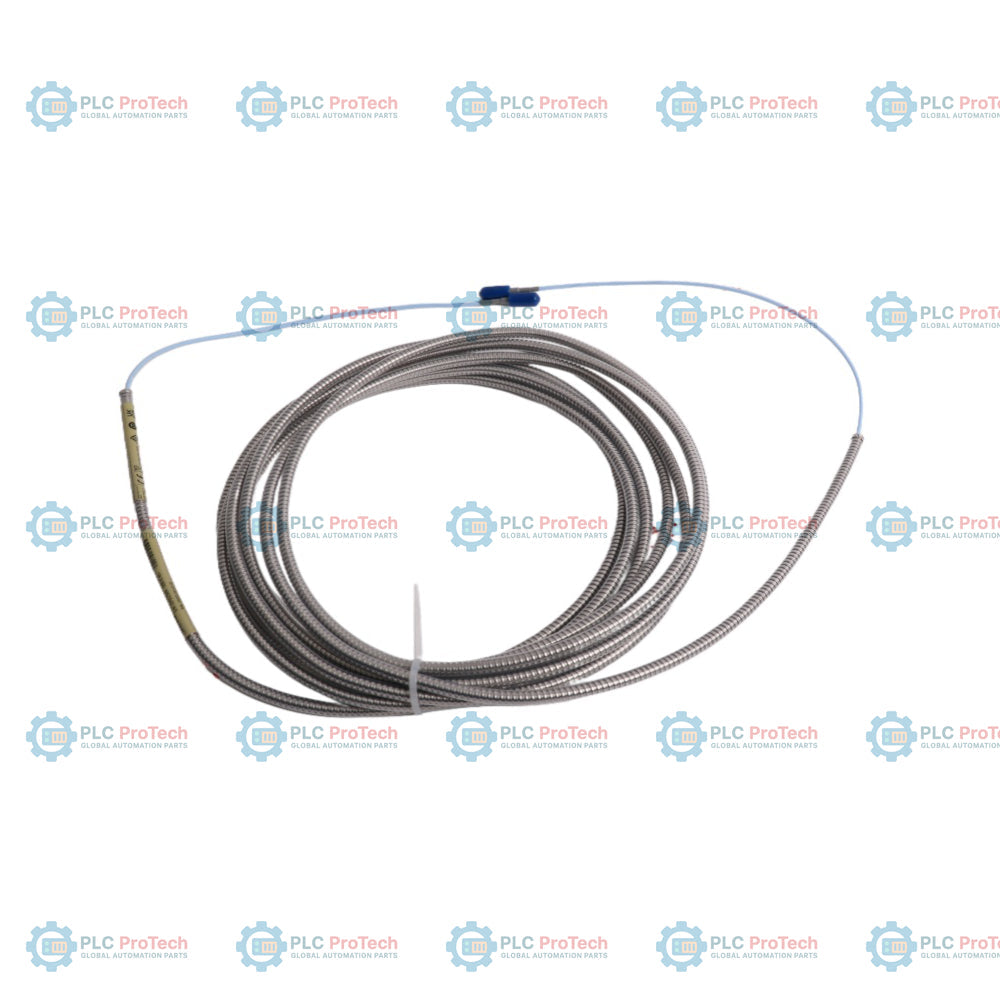

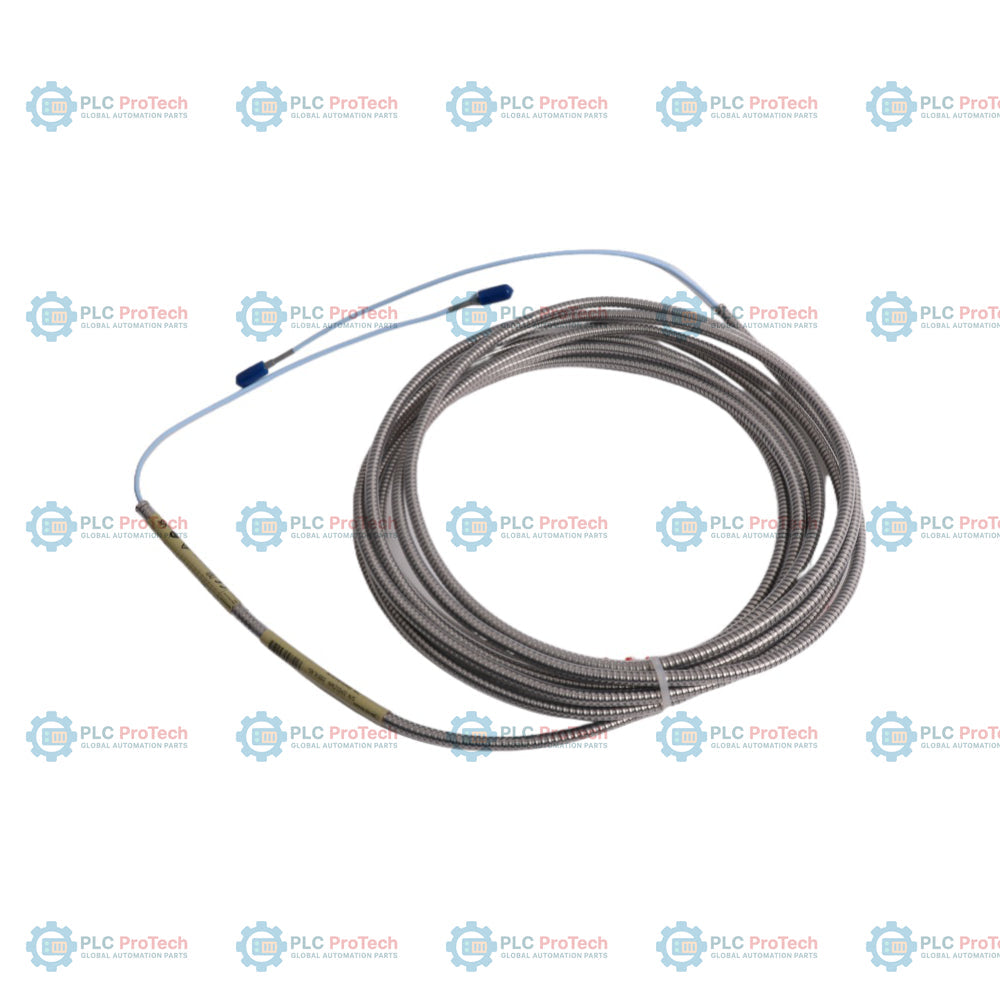

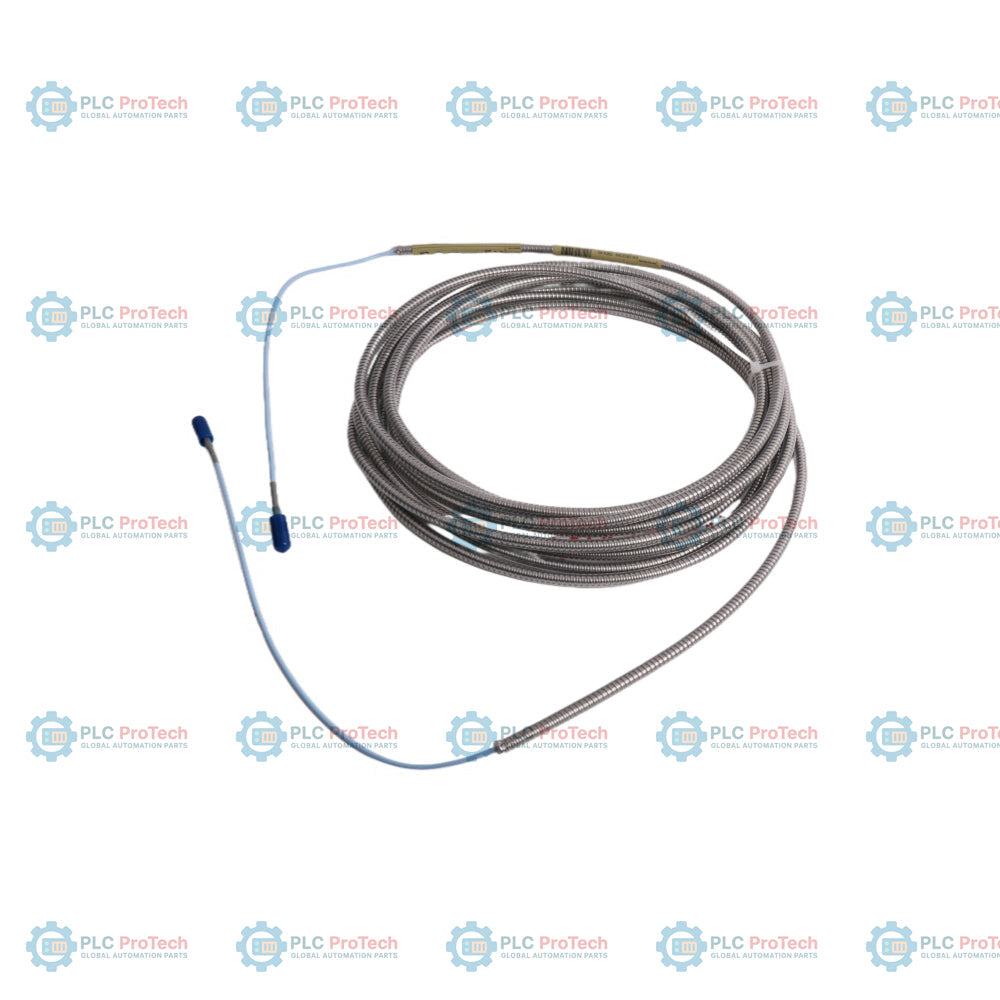

L'opzione 065 (lunghezza di 6,5 metri) e l'opzione 01 (armatura in acciaio inossidabile con guaina in FEP) definiscono questa configurazione del cavo di prolunga 3300 NSv — 330930-065-01-00. Questo cavo coassiale estende la lunghezza del circuito di misura delle sonde di prossimità 3300 NSv ai sensori Proximitor 330980 nei sistemi di monitoraggio senza contatto di spostamento e vibrazioni. Funziona su macchinari di piccolo diametro, turbine aeroderivative e riduttori in cui le geometrie con giochi ridotti limitano i diametri delle sonde.

A differenza della configurazione standard non armata (opzione 00), questa variante utilizza un'armatura protettiva in acciaio inossidabile e una guaina esterna in etilene propilene fluorurato (FEP), offrendo protezione fisica contro abrasione, impatti meccanici ed esposizione a sostanze chimiche. L'opzione 00 specifica omologazioni standard per uso generale, adatte agli ambienti in cui non è richiesta la certificazione da parte di enti per aree pericolose.

Caratteristiche

• L'opzione 065 specifica una lunghezza totale del cavo di 6,5 metri (21,3 piedi) per stabilire il corretto circuito di impedenza del sistema del trasduttore.
• L'opzione 01 offre un'armatura in acciaio inossidabile e una guaina esterna protettiva in FEP per una robusta protezione meccanica e chimica.
• L'opzione 00 indica una configurazione industriale standard senza ulteriori certificazioni da parte degli enti per aree pericolose.
• I connettori coassiali ClickLoc in ottone placcato oro si bloccano saldamente in posizione, eliminando l'allentamento dei connettori causato da macchinari soggetti a forti vibrazioni.
• Direttamente compatibile e intercambiabile con i sistemi di sonde di prossimità e cavi di prolunga 3300 RAM di generazione precedente.

Applicazioni

• Compressori di processo centrifughi e assiali
• Macchinari rotanti di piccolo diametro con giochi meccanici ridotti
• Turbine a gas aeroderivative e apparecchiature ausiliarie ad alta velocità
• Misurazioni delle vibrazioni radiali dell'albero e della posizione della spinta assiale dei riduttori
• Turbine a vapore e a gas per la generazione di energia in aree operative non pericolose

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Instradamento e supporto: instradare il cavo corazzato attraverso una canalina dedicata oppure fissarlo agli elementi strutturali mediante staffe ammortizzate. Mantenere un raggio di curvatura minimo di 25.4 mm (1.0 in) lungo il percorso, per proteggere il nucleo coassiale dal deterioramento.
• Integrità del collegamento: serrare manualmente i connettori coassiali ClickLoc dorati finché non scattano e si bloccano. Evitare di utilizzare utensili per il serraggio standard, poiché una coppia eccessiva può danneggiare le guarnizioni del connettore.
• Protezione ambientale: coprire il collegamento tra sonda e cavo di prolunga con nastro siliconico autoagglomerante o apposite protezioni per connettori, per impedire l'infiltrazione di fluidi o umidità. Non applicare il nastro siliconico in applicazioni con esposizione diretta all'olio caldo della turbina.
• Messa a terra della schermatura: collegare la schermatura del cavo esclusivamente alla morsettiera del sensore Proximitor. Non mettere a terra entrambe le estremità della schermatura del cavo, per evitare interferenze dovute a loop di massa.

Conformità e certificazioni

Questa configurazione standard per uso generale (opzione 00) è progettata per ambienti con macchinari industriali non pericolosi, nei quali non sono richieste certificazioni specifiche di enti per apparecchiature antideflagranti o a sicurezza intrinseca.
