Descrizione

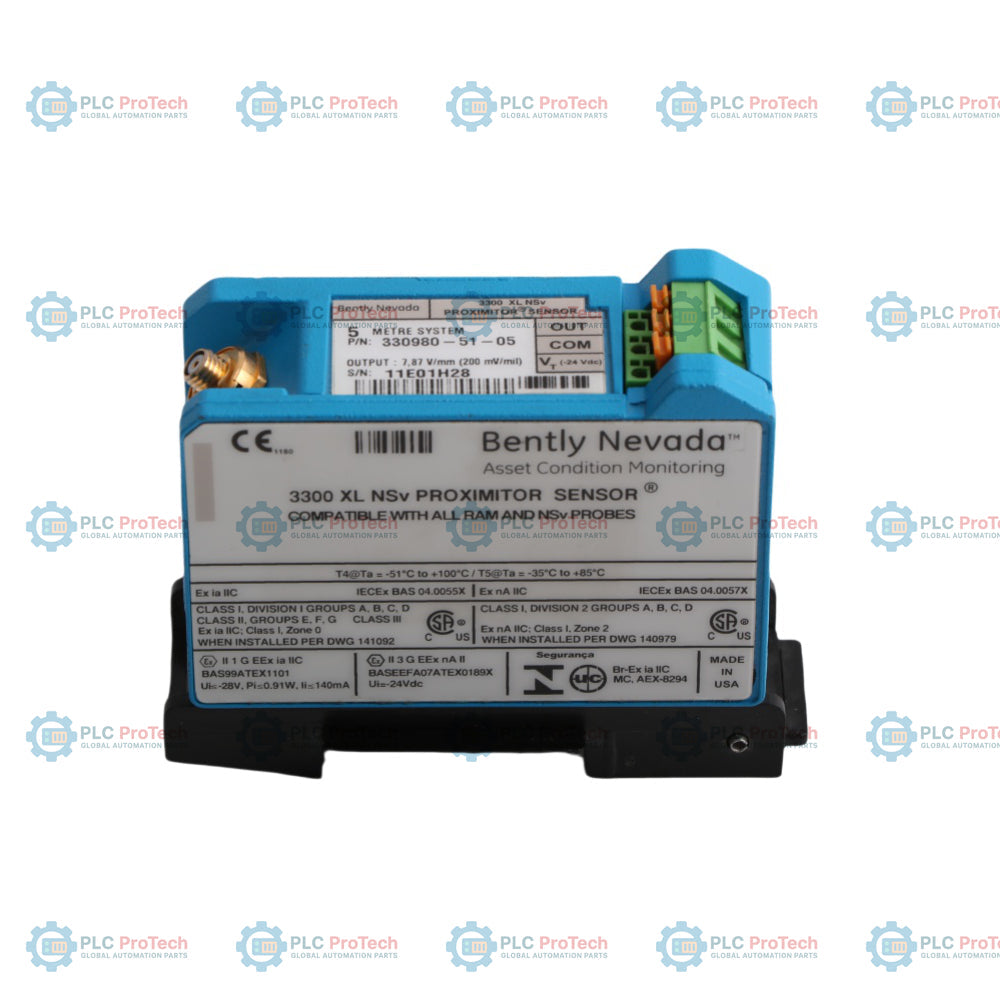

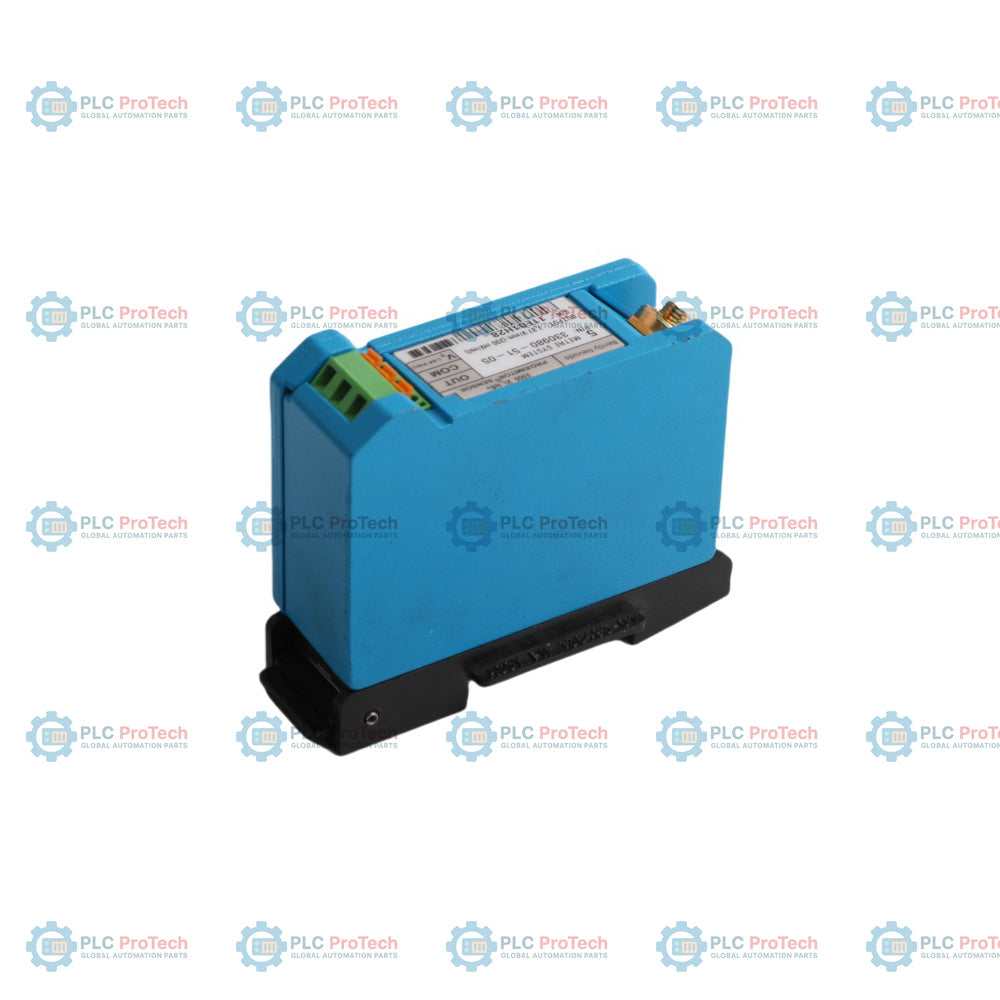

Il 330980-51-05 è un sensore Proximitor 3300 XL NSv senza contatto, progettato come componente integrale del sistema di trasduttori di prossimità 3300 XL NSv. Questo sistema è stato sviluppato specificamente per macchinari con vincoli di installazione ridotti o dimensioni del bersaglio limitate, come compressori d'aria centrifughi, compressori di refrigerazione e compressori di gas di processo. È particolarmente efficace nelle applicazioni in cui le limitazioni di tipo counterbore, sideview o rearview restringono l'impiego delle varianti standard di trasduttori da 5 mm e 8 mm. Il 330980-51-05 elabora i segnali in ingresso per fornire un monitoraggio preciso delle vibrazioni radiali, della posizione radiale, della posizione assiale, del tachimetro e del riferimento di fase (Keyphasor) su macchinari con cuscinetti a film fluido.

Progettato con un ingombro fisico compatto e sottile, questo sensore Proximitor è configurato in fabbrica per strutture di montaggio ad alta densità su guide DIN da 35 mm, riducendo al minimo lo spazio richiesto nell'involucro. Presenta un fattore di scala incrementale (ISF) di 7,87 V/mm (200 mV/mil) su un intervallo lineare di 1,5 mm (60 mil). Dotata di morsettiere SpringLoc integrate, l'unità facilita connessioni robuste e rapide sul campo senza la necessità di utensili di inserimento specializzati. Inoltre, l'immunità avanzata a RFI/EMI consente al dispositivo di soddisfare i requisiti CE europei senza richiedere schermature specializzate o configurazioni di montaggio isolate.

Caratteristiche

• Ottimizza le prestazioni di misurazione senza contatto in spazi ridotti dei macchinari e su alberi di piccolo diametro.
• Il profilo meccanico sottile consente installazioni efficienti ad alta densità su guide DIN standard da 35 mm.
• Le morsettiere SpringLoc integrate forniscono connessioni elettriche affidabili e resistenti alle vibrazioni senza utensili speciali.
• L'elevata resistenza RFI/EMI impedisce ai segnali radio ad alta frequenza circostanti di compromettere l'integrità della misurazione del trasduttore.
• Il circuito di protezione interno protegge i delicati percorsi dei terminali e dei connettori dai danni causati dalle scariche elettrostatiche.

Applicazioni

• Compressori d'aria centrifughi
• Compressori di refrigerazione
• Compressori di gas di processo
• Rilevamento delle vibrazioni radiali e della posizione assiale su alberi di piccolo diametro (inferiore a 51 mm)
• Monitoraggio del riferimento di fase (Keyphasor) e del segnale del tachimetro a velocità zero

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l’installazione

• Montaggio su guida DIN: montare saldamente su una guida DIN standard da 35 mm utilizzando la base di montaggio integrata ad alta densità. Assicurarsi che sia disponibile uno spazio minimo di 3,05 mm per facilitare l’innesto e la rimozione agevoli dalla guida.
• Collegamenti del cablaggio di campo: inserire i fili di campo spelati nei morsetti SpringLoc. Sono supportate sezioni dei cavi da 0,2 a 1,5 mm2 (da 16 a 24 AWG) oppure da 0,25 a 0,75 mm2 (da 18 a 23 AWG) se si utilizzano puntalini. Si raccomanda un cavo tripolare schermato.
• Limite della distanza massima: la distanza massima consentita del cavo tra il sensore Proximitor e il rack di monitoraggio non deve superare 305 metri (1000 piedi).
• Messa a terra e schermatura: assicurarsi che il corpo del sensore sia isolato meccanicamente dalla terra dell’involucro utilizzando componenti non conduttivi appropriati, per prevenire rumore di modo comune e anelli di terra.

Conformità e certificazioni

• Direttive EMC: conforme alla Direttiva 2014/30/UE della Comunità Europea, alla norma EN 61000-6-2 (immunità industriale) e alla norma EN 61000-6-4 (emissioni industriali).
• RoHS: conforme alla Direttiva 2011/65/UE della Comunità Europea.
• Approvazioni per aree pericolose: certificato secondo gli standard CSA, ATEX e IECEx per installazioni intrinsecamente sicure in Zona 0/1, Div 1, con il codice opzione 05.
