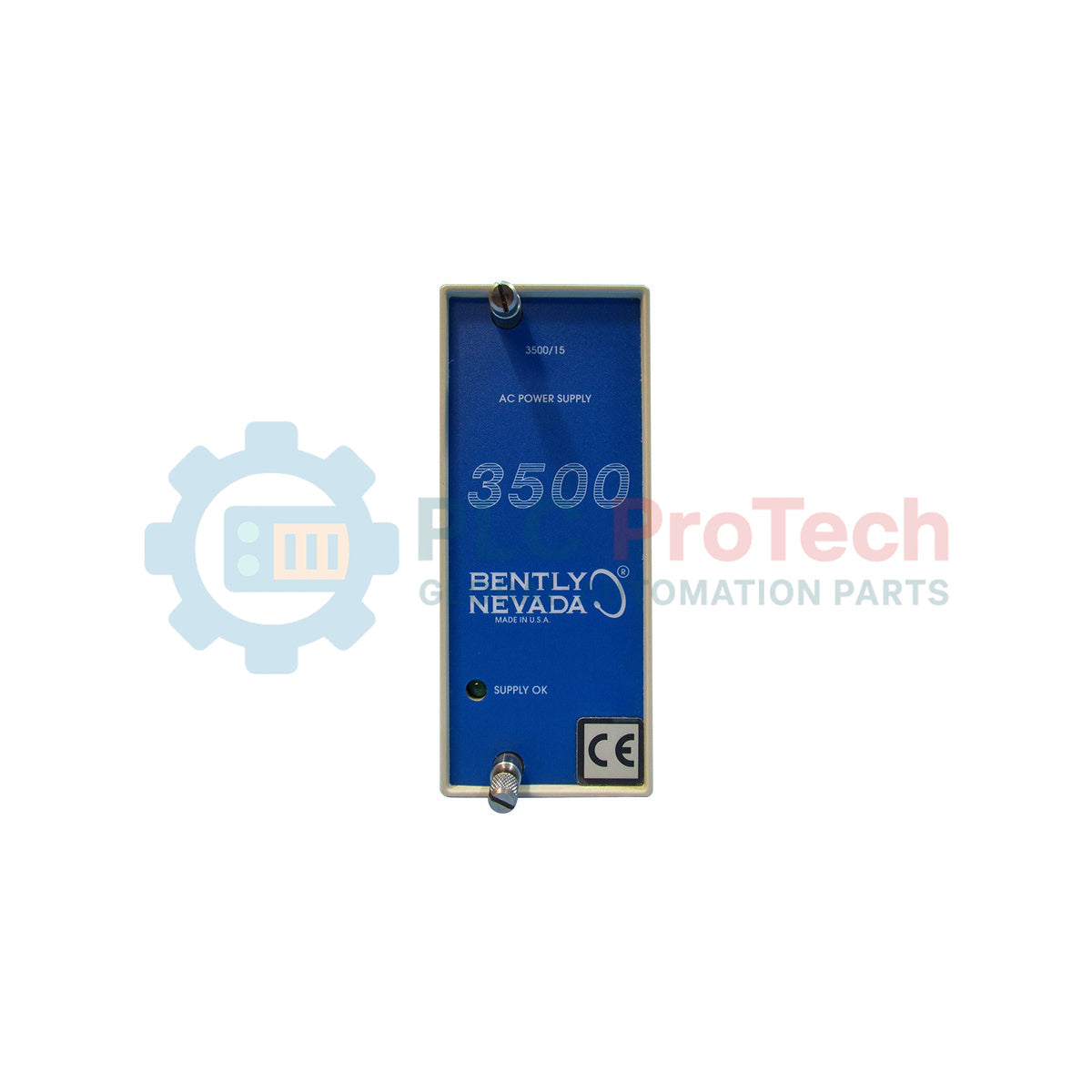

Fornendo alimentazione a corrente continua stabile e regolata all'intero backplane e alle schede di monitoraggio installate, il Bently Nevada 3500/15-02-02-00 è un modulo convertitore CA ad alta tensione-CC essenziale, progettato per il Sistema di protezione dei macchinari 3500. Questa unità occupa uno o due slot dedicati nella posizione più a sinistra del rack, accettando ingressi da una sorgente CA ad alta tensione per generare le tensioni operative interne necessarie alla diagnostica continua dei macchinari e al rilevamento dei guasti. Operando in una configurazione ridondante a doppio slot, il 3500/15-02-02-00 supporta ingressi CA ad alta tensione simultanei attraverso gli slot superiore e inferiore, proteggendo i circuiti di monitoraggio critici di turbine e compressori dai guasti della sorgente di alimentazione.
| Parametro della specifica | Valore / Dettaglio |
|---|---|
| Produttore | Bently Nevada (Baker Hughes) |
| Riferimento del modello | 3500/15-02-02-00 |
| Tipo di serie | Sistema di protezione dei macchinari 3500 |
| Alimentatore dello slot superiore | CA ad alta tensione (da 175 a 264 V CA RMS) |
| Alimentatore dello slot inferiore | CA ad alta tensione (da 175 a 264 V CA RMS) |
| Intervallo della frequenza di ingresso | Da 47 a 63 Hz |
| Approvazioni degli enti | 00 (nessuna approvazione degli enti selezionata) |
| Temperatura di esercizio | Da -30 a +65 °C |
| Peso netto del modulo | 1,39 kg |
| Peso di spedizione (calcolato) | 3,00 kg |
| Paese di origine | Stati Uniti (prodotto negli U.S.A.) |
| Dimensioni dell'imballaggio (calcolate) | 35,5 cm x 25,4 cm x 15,2 cm |
L'alimentatore utilizza un modulo di ingresso dell'alimentazione (PIM) installato sul retro del rack 3500, direttamente dietro il modulo principale dell'alimentatore. I collegamenti elettrici per le linee CA devono essere fissati saldamente ai morsetti a vite del PIM:
| Morsettiera PIM | Funzione del collegamento | Specifiche consigliate per i cavi |
|---|---|---|
| L (Linea) | Cavo di fase principale per alimentazione a 175-264 V CA | Da 14 AWG a 18 AWG, rame intrecciato |
| N (Neutro) | Percorso di ritorno del neutro | Da 14 AWG a 18 AWG, rame intrecciato |
| Terra (PE) | Messa a terra di protezione (fondamentale per la sicurezza) | minimo 12 AWG, guaina verde e gialla |
La configurazione legacy 3500/15-02-02-00 la configurazione presenta una mappatura 02-02-00 per ingressi CA ad alta tensione su entrambi gli slot attivi. Questa configurazione legacy è stata sostituita dalla 3500/15-05-05-00 modello di alimentatore universale CA/CC. I rack che combinano monitor 3500 datati con moduli più recenti possono ospitare correttamente questo alimentatore; tuttavia, quando si esegue l'aggiornamento dalla configurazione -02-02-00 alla -05-05-00, assicurarsi che i Power Input Module (PIM) posteriori siano aggiornati in modo corrispondente all'architettura di alimentazione universale, per prevenire incompatibilità hardware.
In condizioni di carico completo del rack 3500 (con due alimentatori, interfacce dati transitorie e 14 schede di monitoraggio completamente cariche), le temperature interne degli alimentatori possono aumentare. Se il rack è installato in un armadio con grado di protezione IP65 non ventilato, assicurarsi di prevedere una capacità di dissipazione del calore calcolata. Quando sono configurati due alimentatori, collegare quello superiore e quello inferiore a fonti UPS separate e indipendenti, per evitare che lo scatto di un singolo interruttore a monte disabiliti l'intero sistema di protezione dei macchinari.
Non utilizzare mai l'alimentatore del rack 3500/15 senza una messa a terra solida e a bassa impedenza, collegata dal morsetto di terra del PIM direttamente alla barra di terra principale dell'armadio. Punti di neutro flottanti o collegamenti di terra ad alta resistenza possono introdurre rumore CA direttamente sul backplane, inducendo potenzialmente disturbi sugli ingressi dei sensori di prossimità sensibili a 3 fili (come quelli della serie 3300 XL), con possibili picchi di vibrazione falsi o arresti causati dalla strumentazione.
Far scorrere lo chassis principale del Power Supply Module 3500/15-02-02-00 negli slot più a sinistra designati, sulla parte anteriore del rack 3500. Assicurarsi che le guide siano perfettamente allineate e serrare saldamente le due viti di ritenuta del pannello anteriore utilizzando un normale cacciavite a testa piatta.
Montare il Power Input Module (PIM) corrispondente direttamente nello slot del backplane dietro al modulo di alimentazione. Fissarlo in posizione con la relativa ferramenta di montaggio.
Collegare il conduttore di terra di protezione (PE) direttamente dalla barra di terra principale dell'armadio al morsetto di terra del PIM, utilizzando un cavo di rame di almeno 12 AWG.
Instradare e collegare i cavi di alimentazione Linea (L) e Neutro (N) (da 175 a 264 Vac) alle viti dei morsetti designate. Verificare la coppia di serraggio di tutti i collegamenti, fissare la piastra di copertura di sicurezza dei morsetti e riattivare il circuito di alimentazione.
