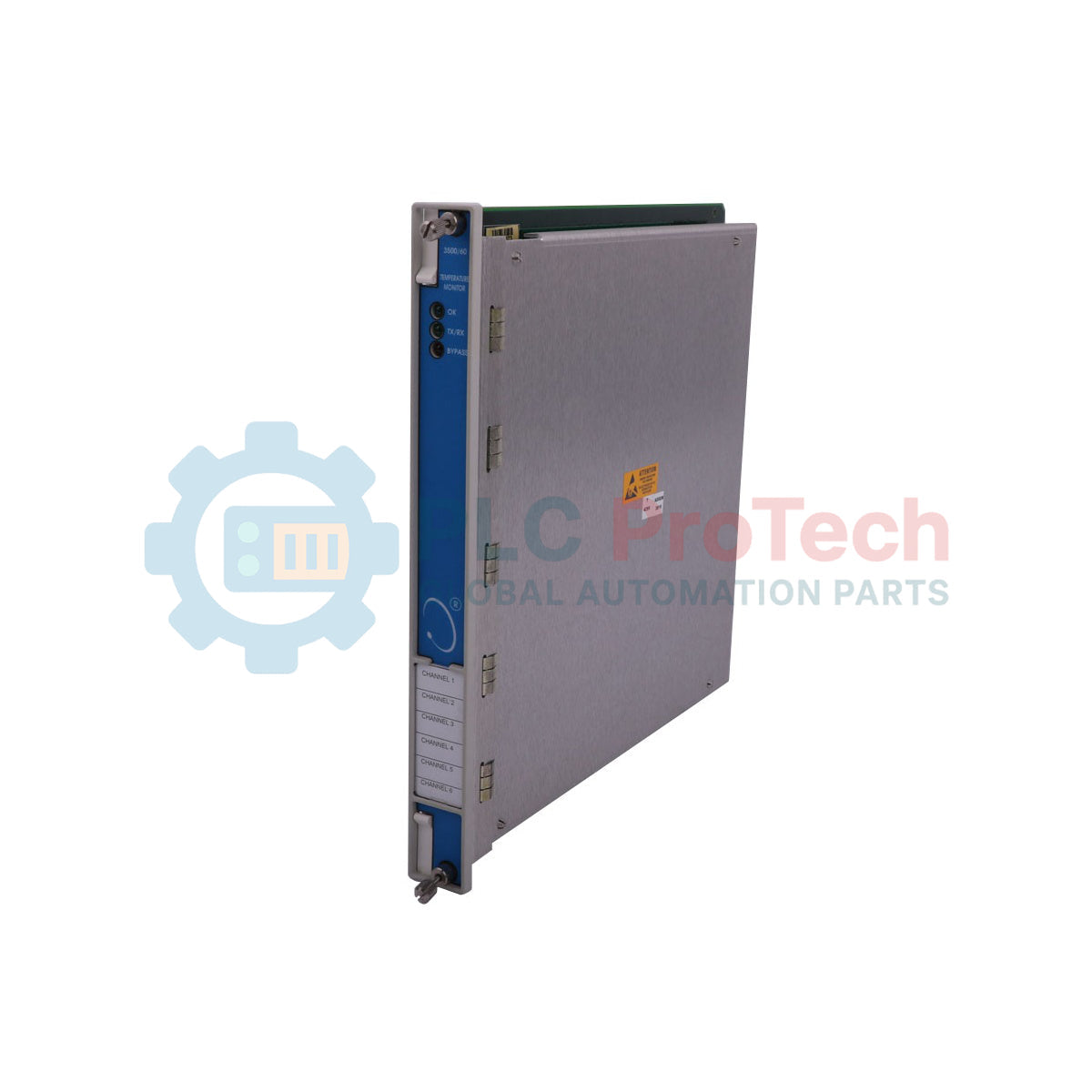

Bently Nevada 3500/60-01-CN Modulo monitor di temperatura della serie 3500

Descrizione

Elaborando direttamente gli ingressi provenienti da RTD e termocoppie, il Bently Nevada 3500/60-01-CN offre una protezione continua dedicata delle macchine all'interno del telaio della Serie 3500, monitorando le temperature critiche delle macchine senza dipendere dalle obsolete uscite analogiche per registratore. Questo modulo è progettato per applicazioni ad alta densità e alta affidabilità, in cui il monitoraggio della temperatura è integrato direttamente nell'architettura di controllo digitale dell'impianto.

Questa configurazione specifica utilizza il modulo I/O RTD/TC non isolato con terminazioni interne, ottimizzando lo spazio nel pannello e semplificando il cablaggio dei terminali. Dotato di approvazioni CN, è conforme agli standard normativi specifici del Paese per l'installazione in ambienti industriali esigenti.

Caratteristiche principali

• Monitoraggio continuo: accetta ingressi sia da rilevatori di temperatura a resistenza (RTD) sia da termocoppie (TC), per il confronto con soglie di allarme definite dall'utente.
• Terminazioni interne: il design compatto delle terminazioni riduce al minimo i componenti di cablaggio esterni e lo spazio necessario negli armadi di smistamento.
• Senza uscite per registratore: design semplificato, incentrato sull'integrazione digitale tramite il backplane 3500, che elimina l'hardware ridondante dei circuiti analogici.
• Logica di allarme integrata: fornisce soglie indipendenti di Avviso e Pericolo per ciascun canale attivo.

Applicazioni

• Monitoraggio della temperatura dei cuscinetti di turbine a vapore, a gas e idrauliche.
• Protezione degli avvolgimenti dello statore di grandi motori elettrici e generatori.
• Diagnostica termica di compressori alternativi e centrifughi ad alta pressione.
• Circuiti di sicurezza per la carcassa dei cuscinetti delle stazioni di pompaggio e dei riduttori meccanici.

Specifiche tecniche

Connessioni e interfacce

Informazioni tecniche empiriche

Modelli alternativi e compatibilità

Il modulo I/O di terminazione interna non isolato -01 è fisicamente diverso dall'equivalente isolato -02. Se si sostituisce un'unità isolata con questo modulo, assicurarsi che le possibilità di formazione di anelli di massa siano state analizzate ed eliminate nella disposizione del cablaggio di campo. Utilizzare il software di configurazione del rack 3500 per verificare che le assegnazioni dei canali e i parametri dei sensori corrispondano al profilo del database del modulo precedente.

Insidie applicative e note ingegneristiche

Poiché si tratta di un modulo I/O non isolato, i sensori a termocoppia e RTD devono essere isolati elettricamente nel punto di misura per evitare che differenze di potenziale verso terra alterino i dati del sistema o danneggino i circuiti di ingresso. Evitare di posare il cablaggio dei sensori di campo in prossimità di cavi di potenza ad alta intensità per ridurre al minimo le interferenze elettromagnetiche (EMI).

Suggerimenti per la messa in servizio e il cablaggio

Quando si utilizzano termocoppie con morsettiere di terminazione interne, la compensazione della giunzione fredda (CJC) viene gestita automaticamente sui morsetti locali. Per evitare errori di lettura della temperatura, non esporre la parte posteriore del rack 3500 o le morsettiere a correnti d'aria dirette o a rapide variazioni localizzate della temperatura.
