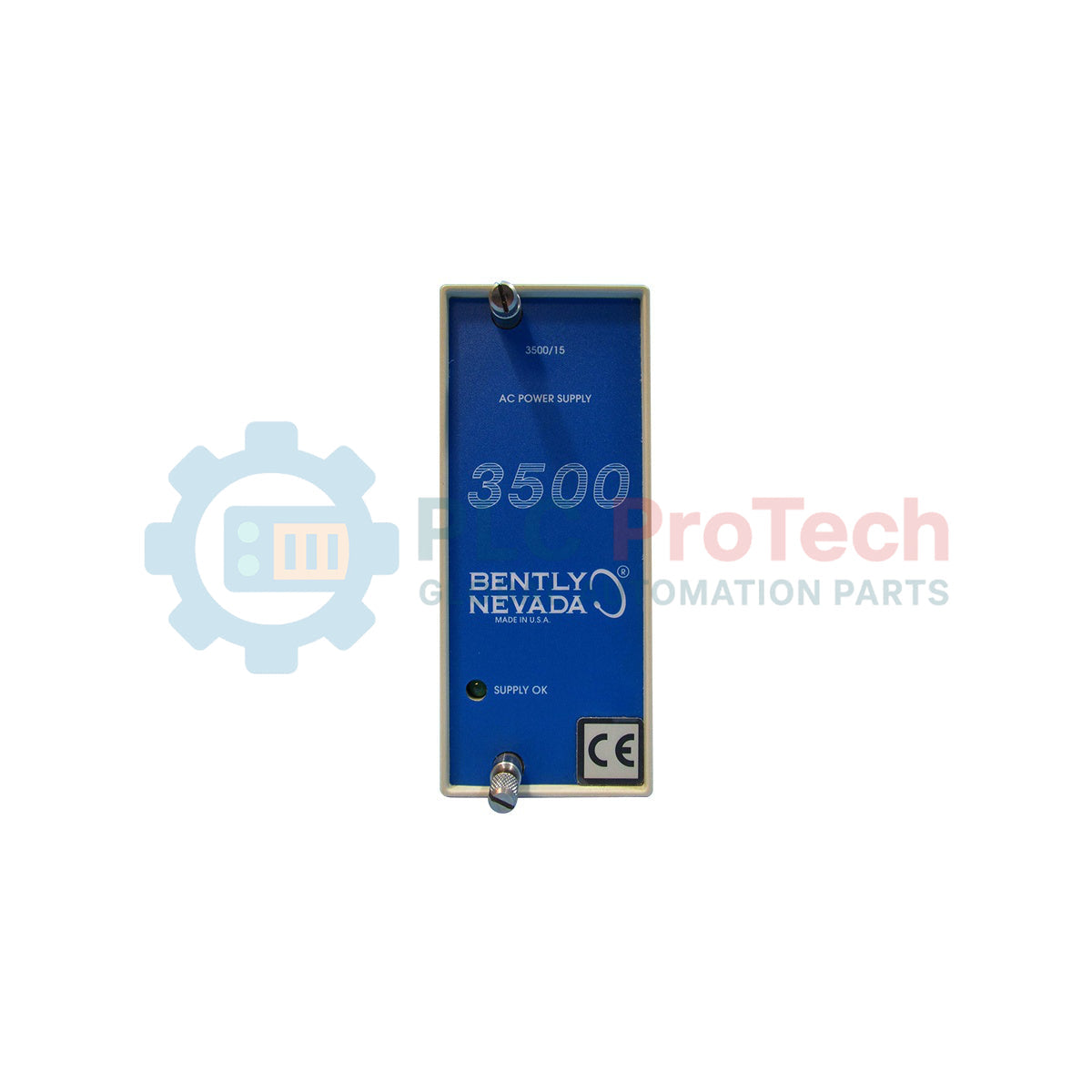

Bently Nevada 3500/15-04-04-CN Modulo di alimentazione della serie 3500

Descrizione

Per garantire un monitoraggio continuo e ininterrotto all'interno del sistema critico di protezione dei macchinari 3500, il modello Bently Nevada 3500/15-04-04-CN fornisce una distribuzione dell'alimentazione ridondante e altamente stabile a tutti i moduli installati nel rack. Questo modulo ad altezza dimezzata è configurato con doppi ingressi CC a bassa tensione per accettare l'alimentazione da fonti indipendenti, riducendo al minimo il rischio di un singolo punto di guasto nei sistemi di monitoraggio industriale ad alta disponibilità. Grazie all'uso di filtri ad alta frequenza e di una regolazione precisa della tensione, protegge le schede di misura interne sensibili dai transitori elettrici esterni e dai cali di tensione comuni negli impianti industriali pesanti.

Caratteristiche principali

• Doppio ingresso CC a bassa tensione: Configurato con il codice opzione 04 per gli slot superiore e inferiore, accetta tensioni di ingresso da 20 a 30 Vcc.
• Supporto alla ridondanza: Consente l'installazione di due alimentatori nello stesso rack 3500 per garantire il funzionamento senza interruzioni in caso di guasto di un singolo alimentatore.
• Diagnostica interna: Monitora continuamente i livelli di uscita e comunica direttamente lo stato e l'integrità del backplane al Modulo di interfaccia del rack (RIM).
• Protezione attiva dalle sovratensioni: La soppressione integrata delle sovratensioni transitorie (TVSS) impedisce che le anomalie della rete elettrica danneggino i componenti a valle.
• Approvazioni regionali CN: Certificato per la conformità a requisiti regionali specifici, facilitando la messa in servizio nelle zone industriali regolamentate.

Applicazioni

• Produzione di energia: Garantisce una protezione dei macchinari altamente affidabile per turbine a vapore, a gas e idroelettriche.
• Trattamento di petrolio e gas: Fornisce alimentazione ai sistemi di protezione critici negli impianti petrolchimici, sulle piattaforme offshore e nelle sale di controllo delle raffinerie.
• Produzione industriale pesante: Protegge compressori d'aria di grandi dimensioni, pompe di raffreddamento ad alta potenza e ventilatori industriali.
• Trattamento delle acque: Alimenta i sistemi di monitoraggio nelle stazioni di pompaggio municipali e negli impianti per il trattamento di grandi volumi di acque reflue.

Specifiche tecniche

Considerazioni tecniche empiriche

Modelli alternativi e compatibilità

Il modello 3500/15-04-04-CN è progettato specificamente per l'integrazione con lo chassis standard della serie 3500. Non può essere combinato con moduli CA ad alta tensione nella stessa configurazione dei terminali di ingresso. Assicurarsi che i ponticelli del backplane siano verificati per la distribuzione in CC durante le migrazioni da sistemi 3500/15 legacy basati su CA meno recenti.

Problemi applicativi e note tecniche

Nei pannelli di campo chiusi in cui le temperature ambiente di esercizio superano i 50 °C, il funzionamento di alimentatori ridondanti genera punti caldi localizzati. Si consiglia di mantenere uno spazio minimo di ventilazione di 1U direttamente sopra il rack oppure di installare gruppi di ventole interni dello chassis per prevenire il sovraccarico termico e ridurre al minimo l'usura dei condensatori elettrolitici di livellamento dell'alimentatore.

Suggerimenti per la messa in servizio e il cablaggio

Utilizzare sempre filo di rame multifilare ad alta purezza da 14 AWG per gestire le elevate correnti richieste nella parte inferiore della soglia di 20 Vcc. Prima dell'attivazione, assicurarsi che la terra dello strumento e le messe a terra dello chassis del rack siano collegate saldamente in un unico punto, per prevenire anelli di massa che potrebbero introdurre rumore ad alta frequenza nelle schede adiacenti per il monitoraggio delle vibrazioni delle macchine.
