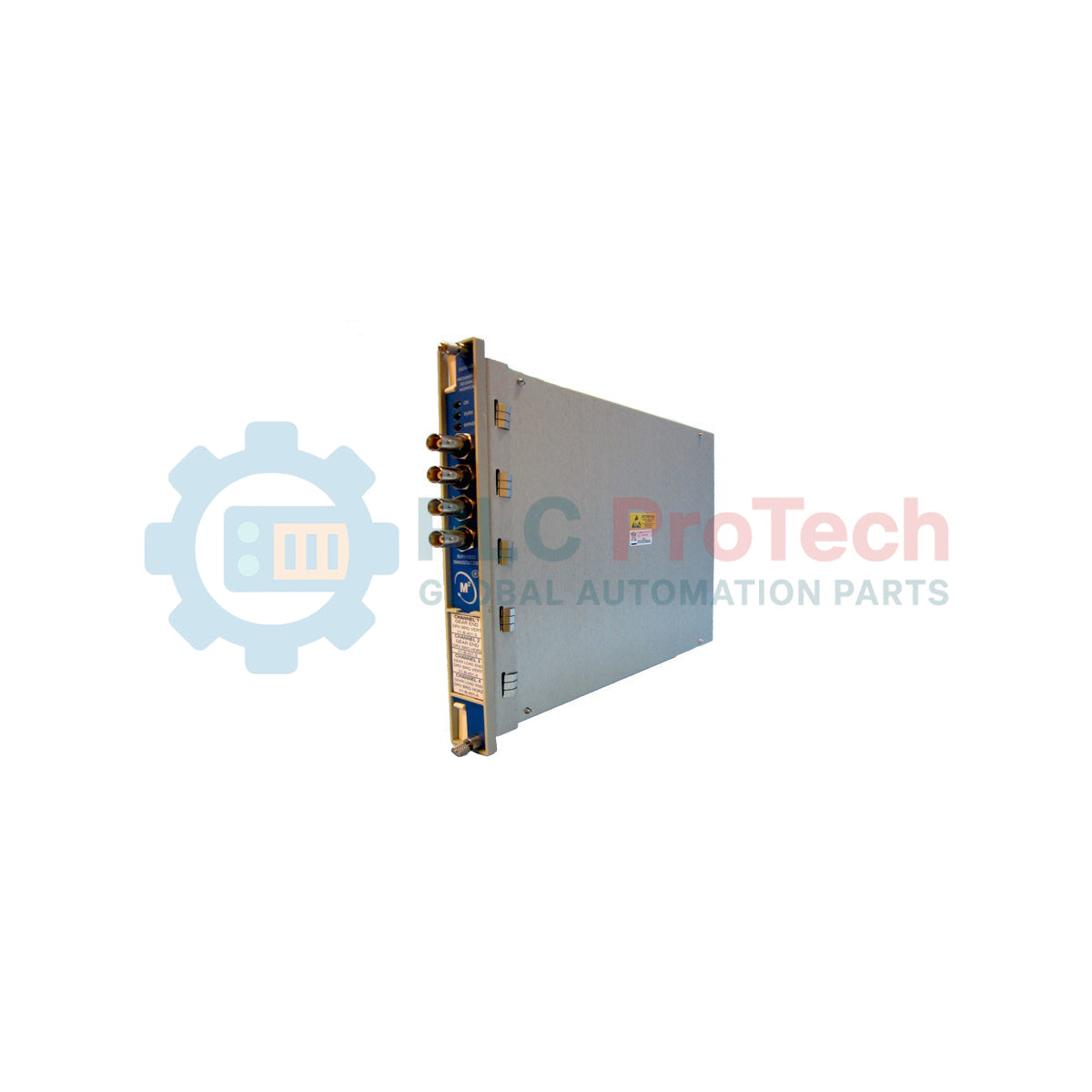

Bently Nevada 3500/42-09-CN Monitor sismico Proximitor della serie 3500

Descrizione

In qualità di elemento fondamentale del sistema di protezione delle macchine, il Bently Nevada 3500/42-09-CN è un monitor a quattro canali progettato per elaborare ingressi continui provenienti da trasduttori di prossimità e sismici. Acquisendo e condizionando i segnali provenienti dai sensori dinamici, questo modulo fornisce dati in tempo reale sullo stato della macchina per identificare instabilità del rotore, vibrazioni strutturali e spostamento dell'albero. Il modulo converte questi segnali grezzi in unità ingegneristiche, confrontandoli con i setpoint di allarme definiti dall'utente per attivare l'arresto automatico della macchina quando vengono superati i limiti operativi di sicurezza.

Dotata della configurazione I/O Prox/Velom -09, questa variante utilizza terminazioni interne, eliminando la necessità di morsettiere esterne e semplificando il cablaggio di campo direttamente sul backplane. Il suffisso -CN indica certificazioni regionali specifiche per Paese, garantendo la conformità alle rigorose normative di sicurezza elettrica industriale nelle regioni designate.

Caratteristiche tecniche principali

• Configurazione a quattro canali: elabora simultaneamente fino a quattro ingressi indipendenti, ottimizzando lo spazio nel rack e i costi di monitoraggio per canale.
• Compatibilità con i trasduttori: possibilità di interfacciamento diretto con sensori di prossimità, accelerometri e trasduttori di velocità Bently Nevada.
• Terminazioni interne (-09): i morsetti a vite integrati facilitano la terminazione diretta e sicura del cablaggio di campo sul modulo I/O.
• Diagnostica OK integrata: monitora continuamente i circuiti dei trasduttori, il cablaggio e i loop di elaborazione interni per rilevare guasti e prevenire arresti falsi.
• Buffer di uscita dinamici: i connettori coassiali sul pannello frontale forniscono segnali grezzi bufferizzati per il collegamento diretto a un analizzatore durante i test diagnostici.

Applicazioni

• Strumentazione di supervisione delle turbine a vapore per servizi ausiliari e delle turbine a gas industriali.
• Monitoraggio continuo delle vibrazioni radiali e della posizione assiale sui compressori centrifughi.
• Protezione dei macchinari del bilancio d'impianto per ventilatori, pompe e soffianti industriali ad alta capacità.
• Misurazioni delle vibrazioni sismiche strutturali dell'involucro su riduttori e generatori industriali pesanti.

Codici d'ordine e opzioni hardware

Specifiche tecniche

Mappatura dei terminali interni del modulo I/O

Il modulo I/O -09 è dotato di una morsettiera a vite ad alta affidabilità. Di seguito è riportata la configurazione standard della sequenza di cablaggio dei canali per ciascun punto monitorato:

Approfondimenti ingegneristici empirici

Modelli alternativi e compatibilità

Il modello 3500/42-09-CN è direttamente compatibile con qualsiasi struttura rack 3500 di profondità standard (come 3500/05). Quando si aggiornano le unità 3500/40 meno recenti al modello 3500/42, tenere presente che il database del software di configurazione rack 3500 deve essere aggiornato alla versione 5.0 o successiva. Non è possibile combinare le impostazioni di configurazione 3500/40 con le matrici firmware 3500/42; devono essere ricreate o migrate utilizzando l'utility nativa di migrazione del database.

Problemi applicativi e note ingegneristiche

Quando si instradano le linee di segnale dal modulo I/O -09, possono verificarsi problemi di rumore di modo comune se le schermature dei cavi dei sensori sono collegate a terra in più punti. Terminare sempre il filo di drenaggio della schermatura solo sul terminale di schermatura del modulo I/O -09. L'estremità lato sensore della schermatura del cavo deve rimanere isolata e protetta con guaina termorestringente per evitare correnti di loop di massa che introducono falsi segnali a 50/60 Hz nel monitor.

Suggerimenti per la messa in servizio e il cablaggio

Durante la messa in servizio iniziale, verificare la tensione di alimentazione del trasduttore sulle morsettiere utilizzando un multimetro digitale ad alta impedenza. Assicurarsi che la tensione sia stabile a circa -24 VDC rispetto al terminale COM. Se i livelli di tensione oscillano o scendono al di sotto di -22 VDC sotto carico, verificare i percorsi dei cavi per individuare eventuali deterioramenti o tratti ad alta resistenza lungo le scatole di derivazione intermedie.

Linee guida per l'installazione
