Descrizione funzionale

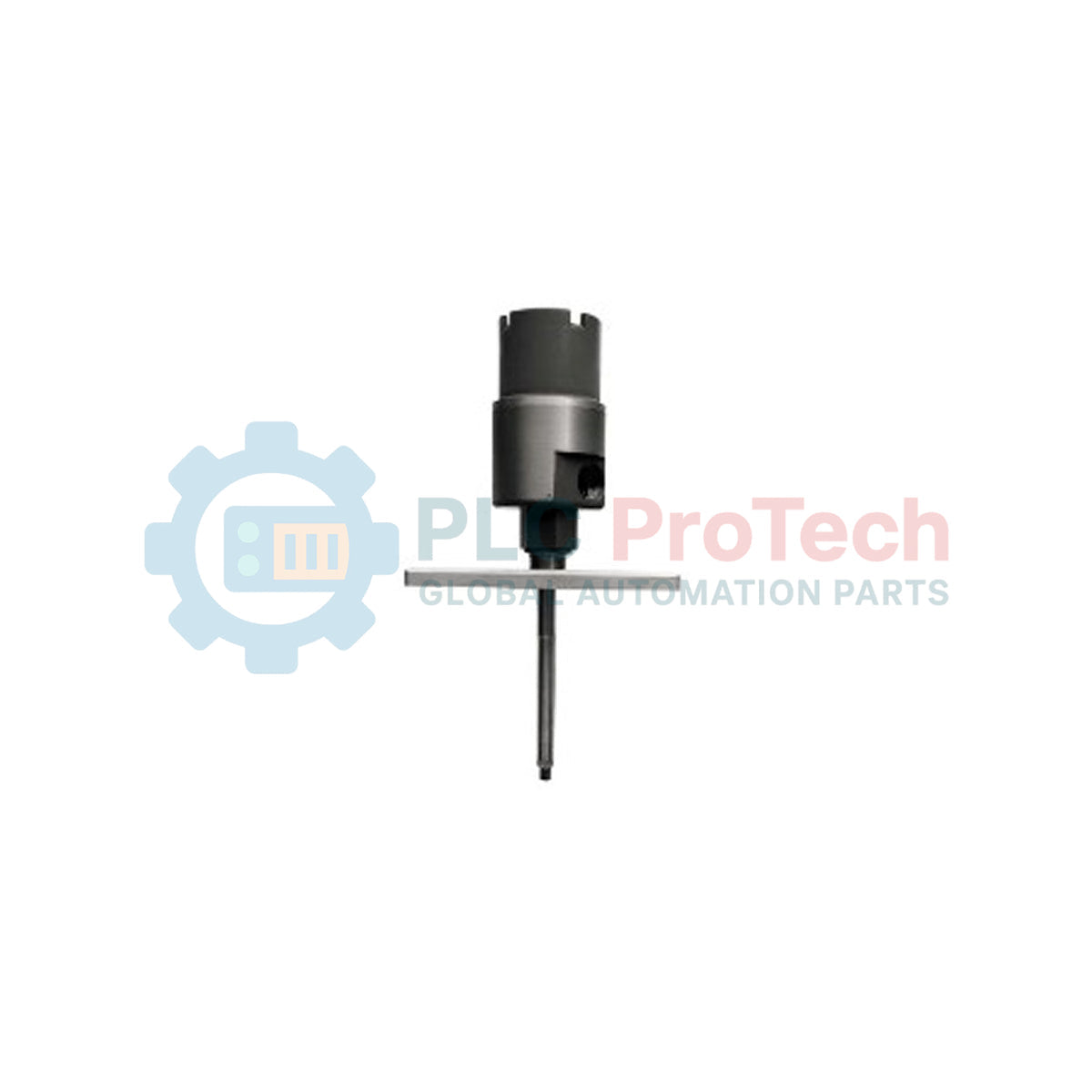

Il Bently Nevada CA21000-00-00-00-015-02-02, identificato anche come gruppo custodia antideflagrante Bently Nevada CA21000, è progettato per il contenimento meccanico e l’isolamento ambientale dei collegamenti delle sonde di prossimità all’interno del sistema di trasduttori di prossimità 3300 o 3300 XL. La custodia fisica fornisce una tenuta ignifuga attorno ai collegamenti elettrici interni, isolando le potenziali fonti di ignizione dai gas atmosferici pericolosi. Le interfacce meccaniche per i conduit consentono il passaggio del cablaggio di campo mantenendo l’integrità antideflagrante del sistema fino al punto di giunzione del sensore.

Prestazioni e dati fisici

Note sulla compatibilità del sistema

D: In che modo il gioco interno della sonda influisce sulla sicurezza strutturale e sull’allineamento del percorso del segnale?

R: L’opzione di penetrazione della sonda da 1,5 pollici determina la lunghezza specifica disponibile per il corpo interno della sonda all’interno dell’adattatore della custodia. Assicurarsi che l’altezza complessiva dell’insieme del corpo della sonda di prossimità corrisponda a questa profondità, per evitare carichi meccanici sul collegamento del cavo o sulla superficie dei terminali quando il coperchio della custodia è completamente serrato alla coppia prevista.

D: È possibile integrare questa custodia in reti di conduit non NPT?

R: La filettatura meccanica di montaggio è specificata esclusivamente come 3/4-14 NPT. L’integrazione in infrastrutture per conduit metriche o alternative richiede l’installazione di adattatori filettati certificati ignifughi o antideflagranti, conformi agli standard normativi locali sulla protezione contro le esplosioni.

Procedure di installazione e sicurezza

• L’applicazione della coppia meccanica sulla filettatura principale di montaggio 3/4-14 NPT deve rispettare le specifiche ingegneristiche standard per i raccordi antideflagranti, così da garantire il corretto innesto della filettatura e mantenere la tenuta ambientale.
• Ispezionare le filettature critiche del percorso di fiamma sul coperchio della custodia prima dell’assemblaggio finale; assicurarsi che detriti, danni o sigillanti per filettature non approvati non compromettano le tolleranze di lavorazione.
• Applicare una lubrificazione adeguata alla filettatura utilizzando esclusivamente un composto antigrippante non indurente approvato dal produttore, per evitare il grippaggio durante la rimozione o la manutenzione sul campo.
• Verificare che i due raccordi antideflagranti siano saldamente bloccati nelle porte di ingresso della custodia e che le tenute dei conduit del cablaggio di campo siano colate con composto in conformità alle normative sulle aree pericolose.
