Manufacturer: Bently Nevada
Product No.: 3500/53-03-00
Country of origin:United States
Product Type: Sistemi di rilevamento del fuorigiri
Payment: T/T, Western Union
Weight: 320g
Shipping port: Xiamen
Warranty: 12 months

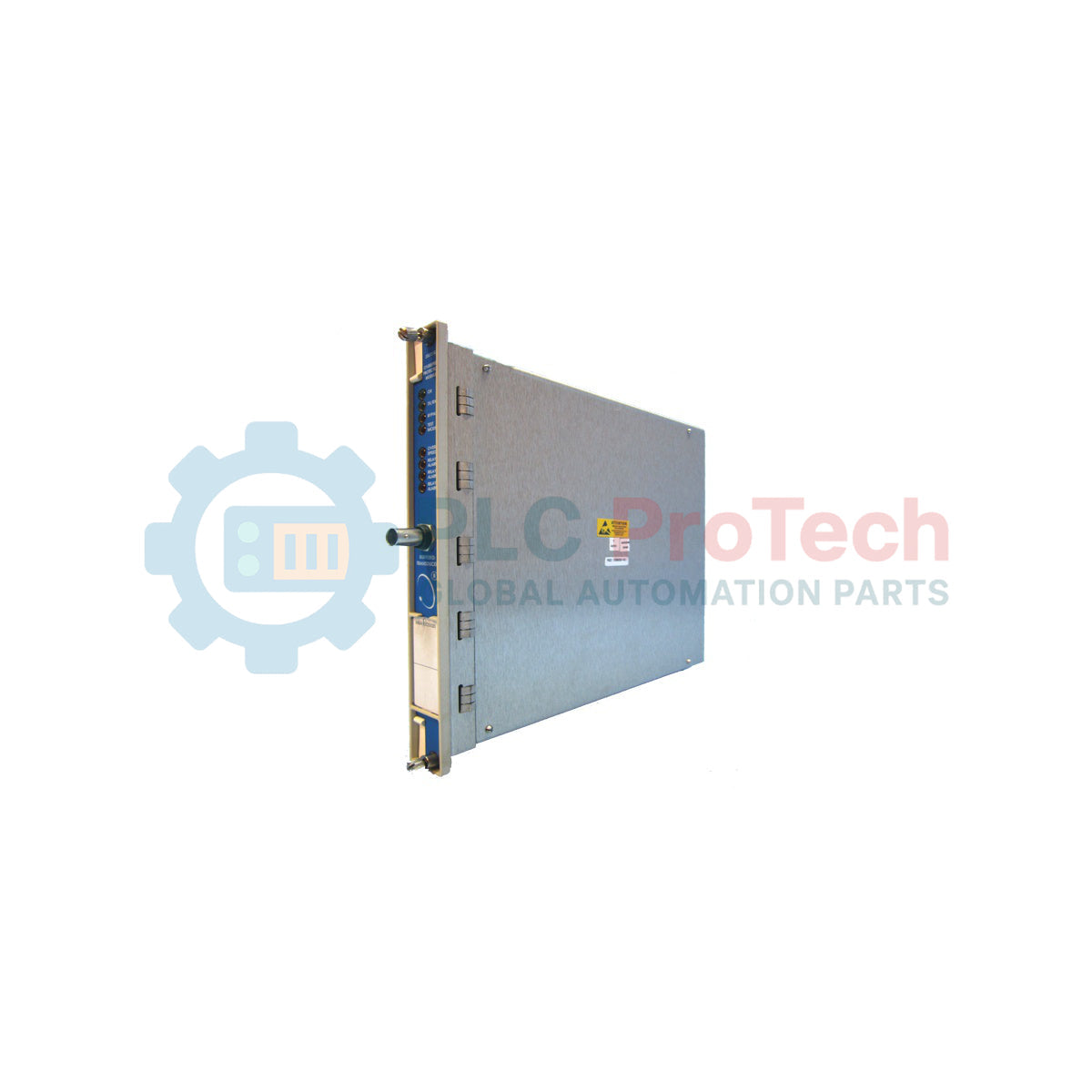

Eseguendo la protezione dei macchinari a livello di microsecondi, il Bently Nevada 3500/53-03-00 funge da modulo altamente affidabile per il monitoraggio della velocità e la prevenzione della sovravelocità all'interno del telaio 3500, lo standard del settore. Questo modulo valuta continuamente la dinamica di rotazione per fornire segnali di sgancio rapidi per apparecchiature rotanti critiche. La variante 3500/53-03-00 è progettata specificamente come sistema a tre canali, ottimizzando la ridondanza del segnale e consentendo un'architettura di sicurezza con esecuzione del voto senza compromettere la disponibilità operativa. Progettata con una robusta architettura elettrica, ciascun canale indipendente elabora direttamente gli ingressi di velocità provenienti da sonde di prossimità o pickup magnetici, mantenendo l'integrità continua del processo.
| Parametro | Valore della specifica |
|---|---|
| Produttore | Bently Nevada |
| Riferimento del modello | 3500/53-03-00 |
| Configurazione dei canali | Sistema a tre canali (opzione 03) |
| Omologazioni | Nessuna (opzione 00) |
| Compatibilità del segnale d'ingresso | Trasduttori con sonda di prossimità o pickup magnetici |
| Intervallo di tensione d'ingresso | +10,0 VDC a -24,0 VDC (limitata internamente) |
| Impedenza d'ingresso | 20 kOhm |
| Consumo energetico | 8,0 Watt tipici |
| Temperatura di esercizio | -30 a +65 degC (-22 a +149 degF) |
| Temperatura di stoccaggio | -40 a +85 degC (-40 a +185 degF) |
| Limiti di umidità | 95% massimo senza condensazione |
| Paese di origine | Stati Uniti (USA) |
| Peso di spedizione | 1,5 kg |
Sulla base dei dati di installazione sul campo e delle pratiche di manutenzione per l'architettura della Serie 3500, durante l'installazione e il collaudo devono essere mantenute diverse interazioni critiche tra hardware e cablaggio.
Il 3500/53-03-00 a tre canali richiede il modulo I/O del backplane corrispondente per supportare percorsi di cablaggio fisico ridondanti. Se si sostituisce una scheda standard a due canali o una scheda tachimetrica standard (come la 3500/50M), verificare che il backplane, le configurazioni dei relè e il 3500 Rack Configuration Software siano stati aggiornati per riconoscere la struttura logica di sovravelocità a tre canali.
I segnali dei pickup magnetici si attenuano significativamente a velocità di avviamento operative estremamente basse. Assicurarsi che il traferro del trasduttore sia allineato fisicamente al profilo dei denti del rotore secondo le specifiche OEM. Se si utilizzano sonde di prossimità per il monitoraggio della velocità, verificare che la tensione continua del traferro rientri saldamente nell'intervallo lineare della sonda (da -9,0 VCC a -11,0 VCC tipico) per garantire un rilevamento affidabile dell'attraversamento dello zero del segnale.
Evitare di posare i cavi dei trasduttori di sovravelocità accanto ai cavi di potenza dei motori ad alta tensione o ai cavi di uscita degli azionamenti a frequenza variabile (VFD). Un'elevata interferenza induttiva può generare impulsi falsi, causando interventi indesiderati per sovravelocità. Utilizzare cavi a doppino intrecciato schermati ad alta integrità (STP), terminando la schermatura esterna esclusivamente sulla terra del sistema rack 3500 e non sul morsetto dell'alloggiamento del sensore.
AVVERTENZA CRITICA:
Verificare che la turbina o la macchina rotante sia fisicamente interbloccata, arrestata e completamente isolata prima di estrarre, inserire o calibrare la scheda di sovravelocità 3500/53. L'inserimento a caldo dei componenti di sovravelocità senza un bypass di sicurezza può causare l'arresto istantaneo della macchina o sequenze di spegnimento dell'intero sistema.
Scollegare e mettere in sicurezza le alimentazioni primaria e ridondante che alimentano il rack principale del sistema 3500.
Allineare il modulo 3500/53-03-00 lungo le guide della scheda designate nell'alloggiamento del pannello anteriore del telaio.
Premere saldamente il modulo nei connettori del backplane finché le leve di espulsione superiore e inferiore non si innestano completamente.
Serrare le viti di montaggio del pannello anteriore per ottenere una messa a terra meccanica sicura, quindi collegare il cablaggio del trasduttore di campo alla morsettiera del backplane corrispondente.
