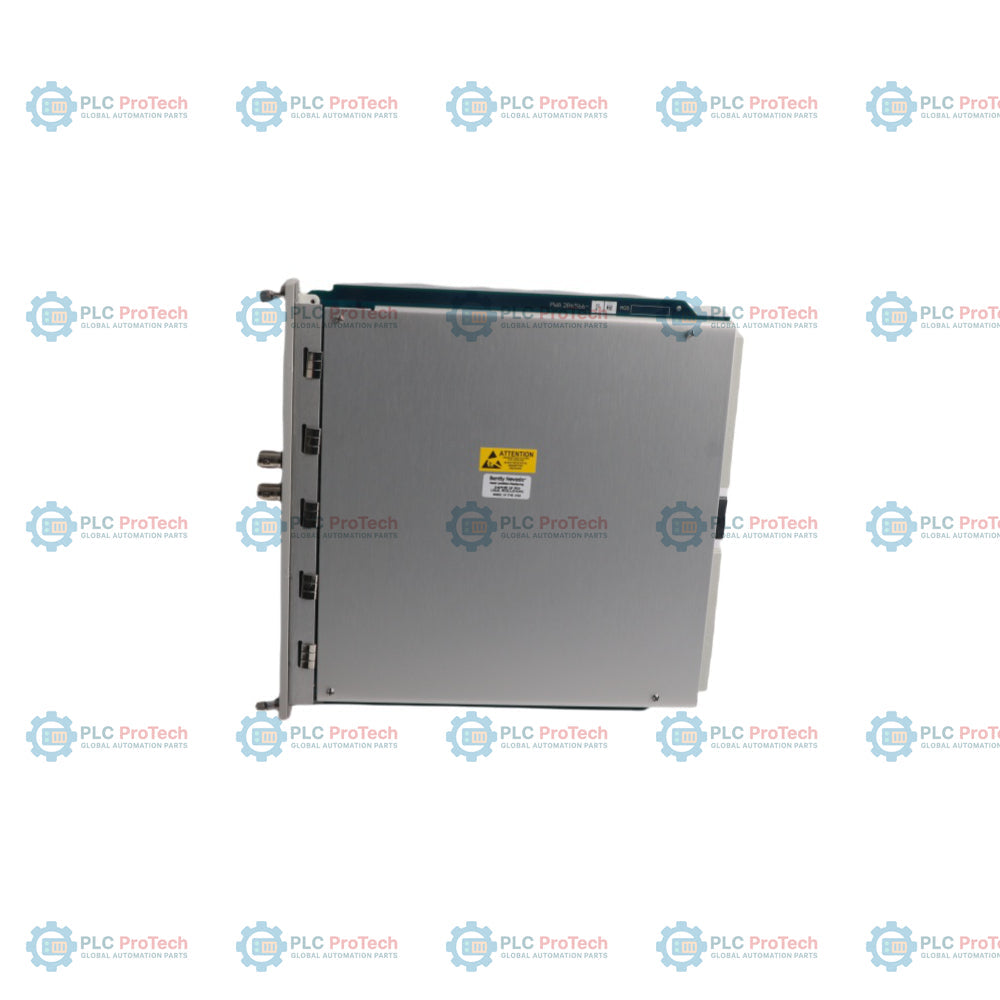

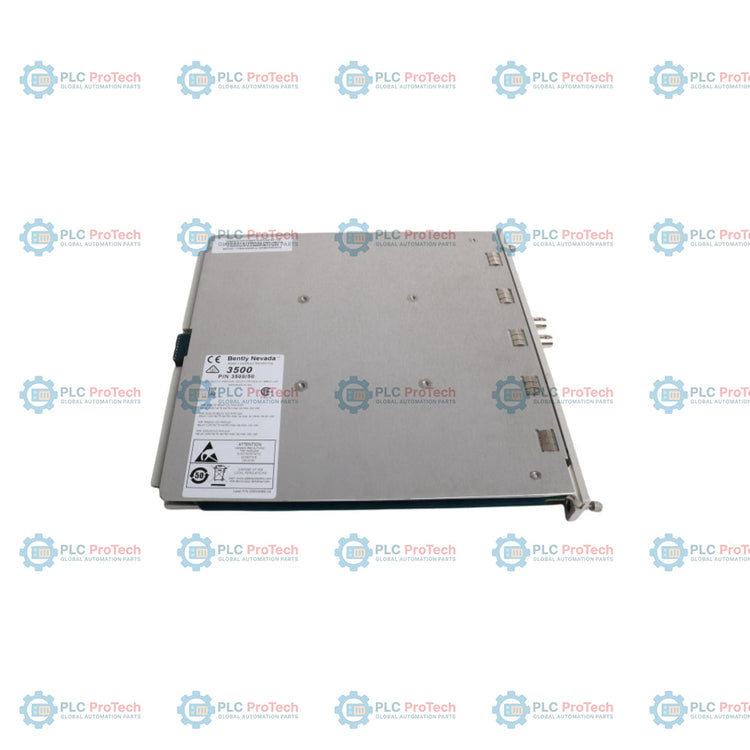

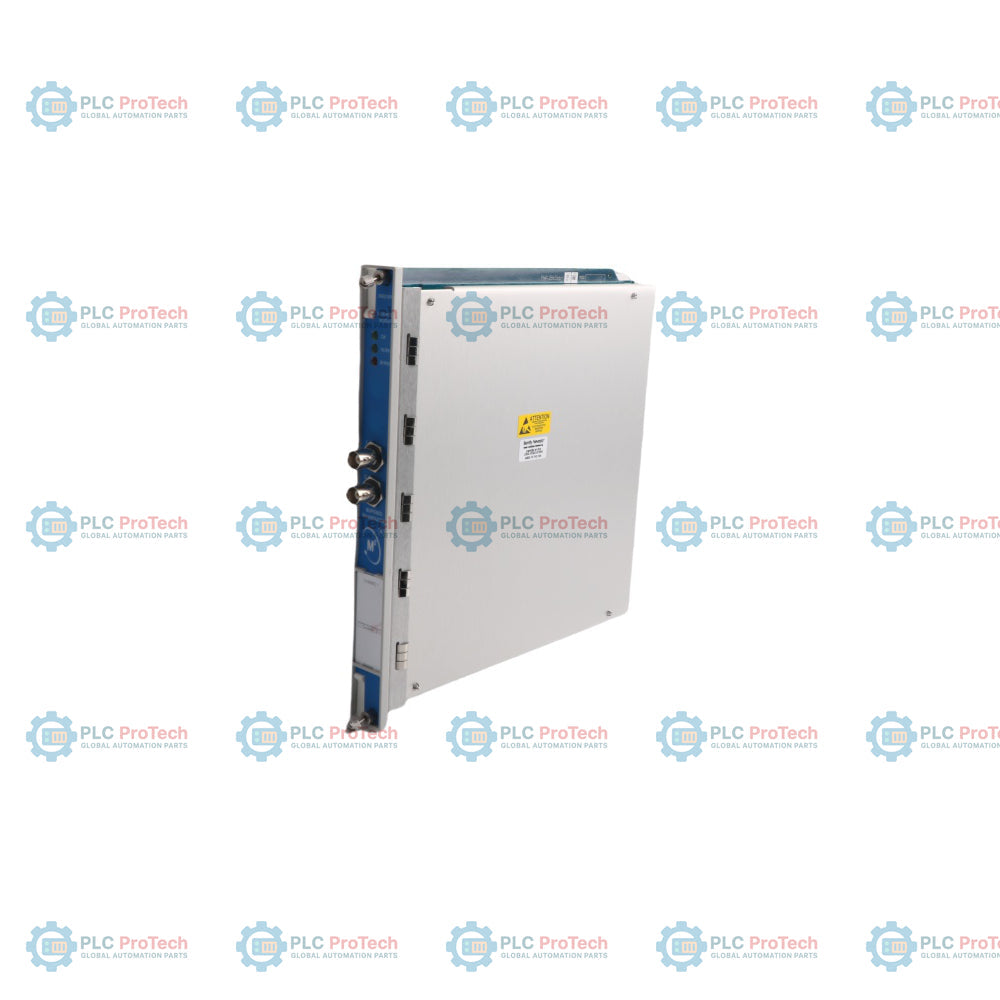

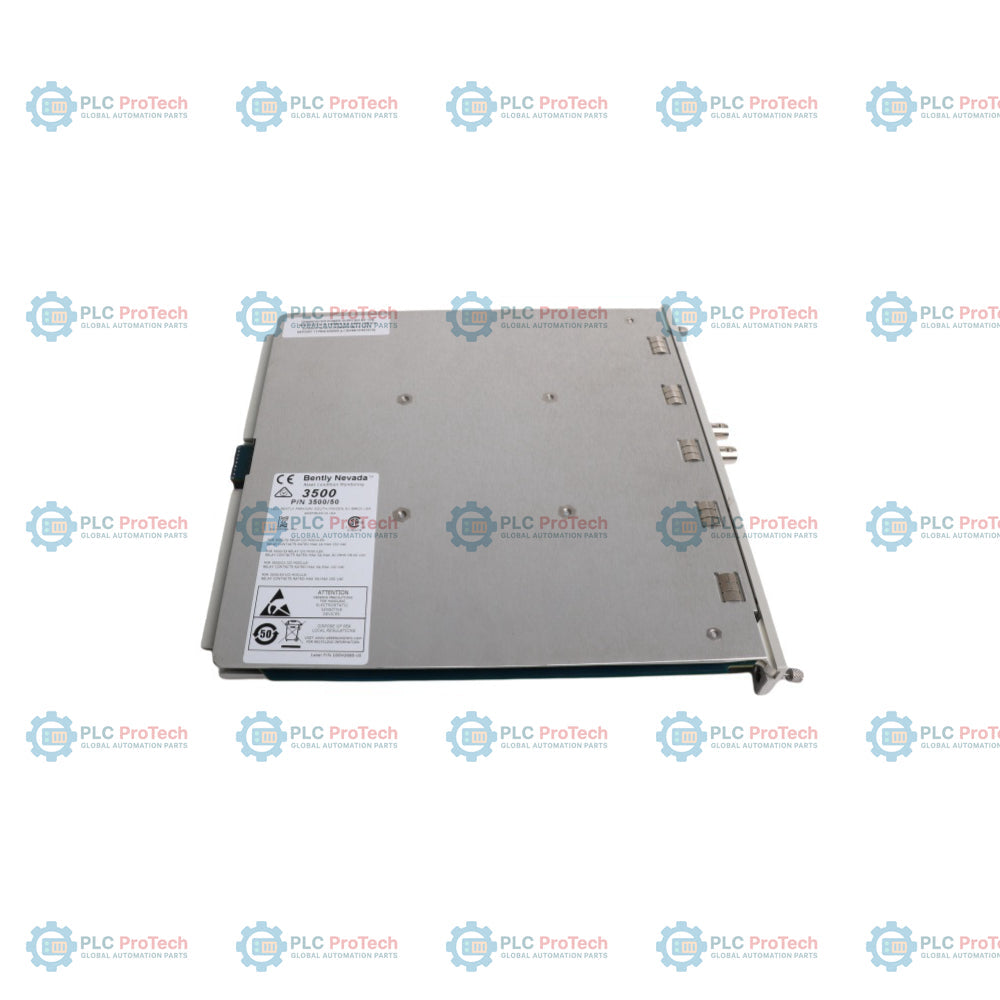

Bently Nevada 3500/50M 286566-02 Modulo tachimetrico

Panoramica del prodotto

Il 3500/50M 286566-02 è un modulo tachimetrico ad alte prestazioni a due canali, progettato per il sistema di protezione dei macchinari Bently Nevada 3500. Utilizzato in tutto il mondo nei settori industriali pesanti, tra cui centrali termoelettriche, raffinerie di petrolio e grandi operazioni minerarie, questo modulo elabora gli ingressi provenienti da pickup magnetici passivi o sonde di prossimità per fornire indicazioni precise sulla velocità dell'albero, sull'accelerazione del rotore e sulla rotazione inversa. Confrontando continuamente i dati in tempo reale con i setpoint di allarme programmabili, genera allarmi istantanei per prevenire eventi catastrofici di sovravelocità. Il modulo riduce drasticamente i tempi di fermo dell'impianto fornendo segnali Keyphasor stabili e condizionati direttamente al backplane del rack, eliminando la necessità di hardware Keyphasor dedicato nello stesso alloggiamento rack.

Configurazione tecnica

Il 286566-02 funge da scheda di elaborazione principale nell'architettura del tachimetro 3500/50M e offre l'elaborazione dei sensori su due canali e opzioni di configurazione indipendenti tramite il software 3500 Rack Configuration.

• Modalità di monitoraggio della velocità:Supporta il monitoraggio della velocità standard, gli allarmi di velocità multibanda, gli avvisi di velocità zero, il monitoraggio dell'accelerazione del rotore e la notifica della rotazione inversa.

• Registrazione dei dati di picco:Dispone di una funzione integrata di mantenimento del picco che registra permanentemente la velocità massima in avanti, la velocità massima all'indietro e gli eventi cumulativi di rotazione inversa finché non viene impartito un comando di ripristino manuale o remoto.

• Interconnettività del segnale: Instrada gli impulsi Keyphasor condizionati internamente attraverso il backplane del rack, consentendo il monitoraggio simultaneo della fase su più canali per i monitor di vibrazione adiacenti.

• Interfaccia hardware: Dispone di uscite bufferizzate del trasduttore sul pannello frontale tramite connessioni coassiali, oltre a LED dedicati che indicano lo stato OK del modulo, la comunicazione seriale TX/RX attiva e lo stato di bypass del sistema.

Specifiche tecniche

Domande frequenti sul funzionamento

È possibile sostituire a caldo il modulo 3500/50M 286566-02 mentre il sistema 3500 è alimentato?

Sì. La scheda tachimetrica 3500/50M è progettata per l'inserimento e la rimozione a caldo all'interno di un rack 3500 alimentato. Tuttavia, per prevenire segnali di intervento indesiderati sui componenti di controllo a valle della macchina, l'operatore deve mettere in bypass i circuiti di protezione o le uscite relè associati prima di estrarre il modulo.

In che modo il modulo determina la soglia per i pickup magnetici passivi rispetto alle sonde di prossimità?

Il software di configurazione del modulo consente agli operatori di alternare le modalità Soglia automatica e Soglia manuale. La Soglia automatica funziona per qualsiasi ingresso di velocità superiore a 1 rpm (0.0167 Hz) con un'ampiezza minima picco-picco di 1 volt. La Soglia manuale consente la regolazione diretta da +9.5 VDC fino a -23.5 VDC.

Che cosa indica un guasto catastrofico del circuito interno rispetto a un guasto della linea del sensore?

Il LED OK del pannello frontale si spegnerà completamente o lampeggerà in modo irregolare se la diagnostica hardware interna rileva un guasto. Se il guasto risiede nel cablaggio sul campo o nella distanza dalla punta della sonda, il LED OK si illuminerà in rosso, indicando lo stato Non OK del trasduttore sul campo, mentre i registri dati interni passeranno allo stato di flag di dati non validi.

Direttive per la messa in servizio sul campo e la sicurezza

• Schermatura dei cavi di segnale: Collegare tutte le schermature dei sensori di prossimità esterni o dei pickup magnetici alla morsettiera del bus di terra del modulo I/O del sistema 3500. Non collegare mai a terra la schermatura a entrambe le estremità, per evitare che i loop di terra corrompano gli ingressi degli impulsi ad alta frequenza.

• Isolamento delle uscite bufferizzate: Le uscite bufferizzate coassiali del pannello frontale sono protette dai cortocircuiti. I tecnici possono collegare direttamente sulla parte anteriore del pannello collettori portatili di dati sulle vibrazioni o analizzatori di frequenza esterni senza interrompere il circuito di protezione della macchina.

• Parametri di progettazione della ruota target: Assicurarsi che la ruota target di rilevamento della velocità o la scanalatura per chiavetta siano conformi alle specifiche del manuale tecnico 3500/50M. La configurazione deve essere impostata precisamente tra 1 e 255 eventi per giro per garantire calcoli accurati dell'accelerazione.

• Calibrazione delle uscite del registratore: Quando si utilizzano le uscite del registratore da 4 a 20 mA per la replicazione della velocità del DCS, verificare che la resistenza di carico non superi 600 Ohm per prevenire il clipping del segnale e mantenere la linearità della calibrazione.
