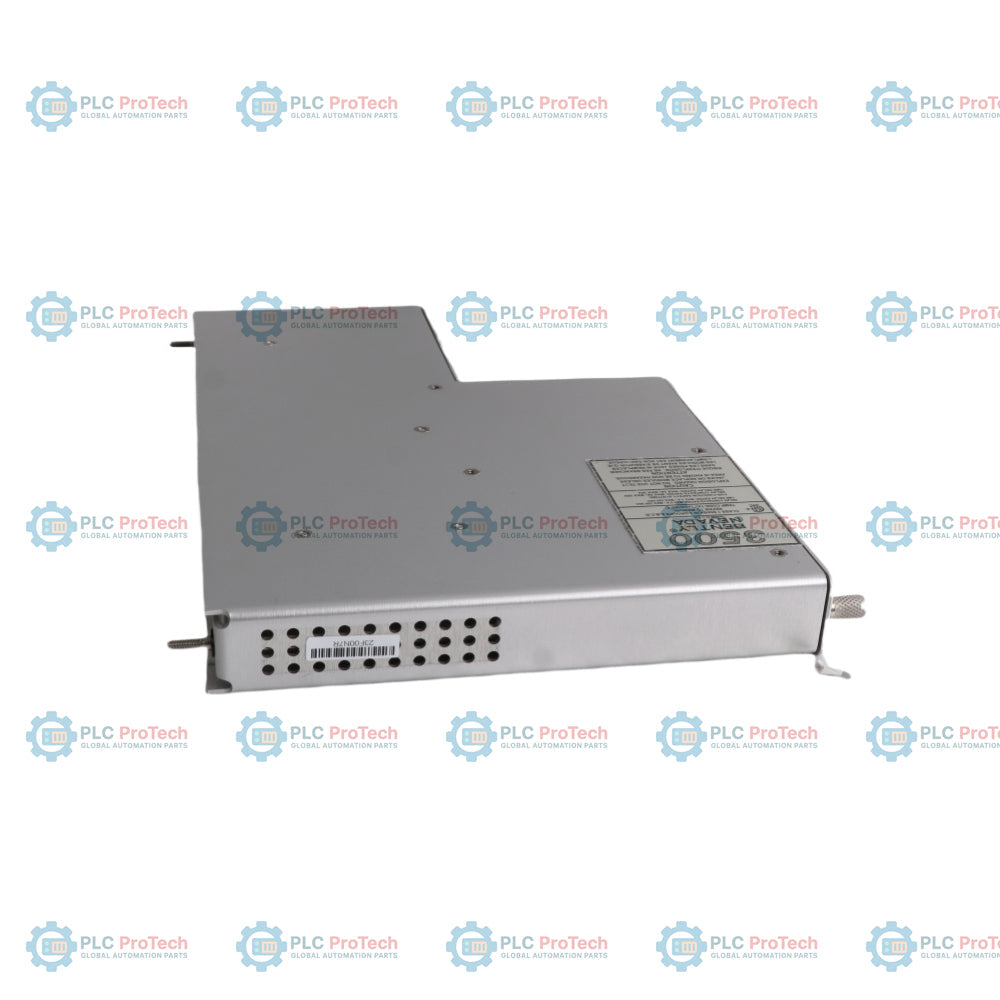

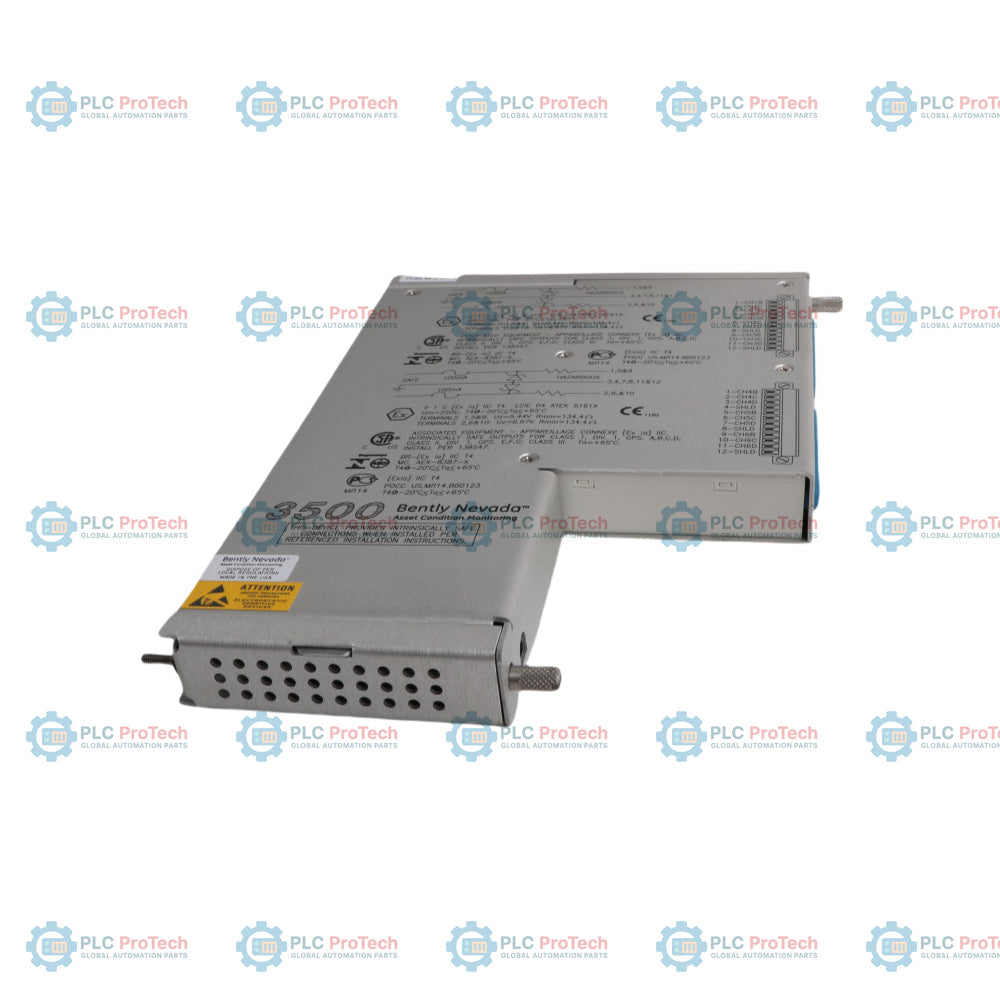

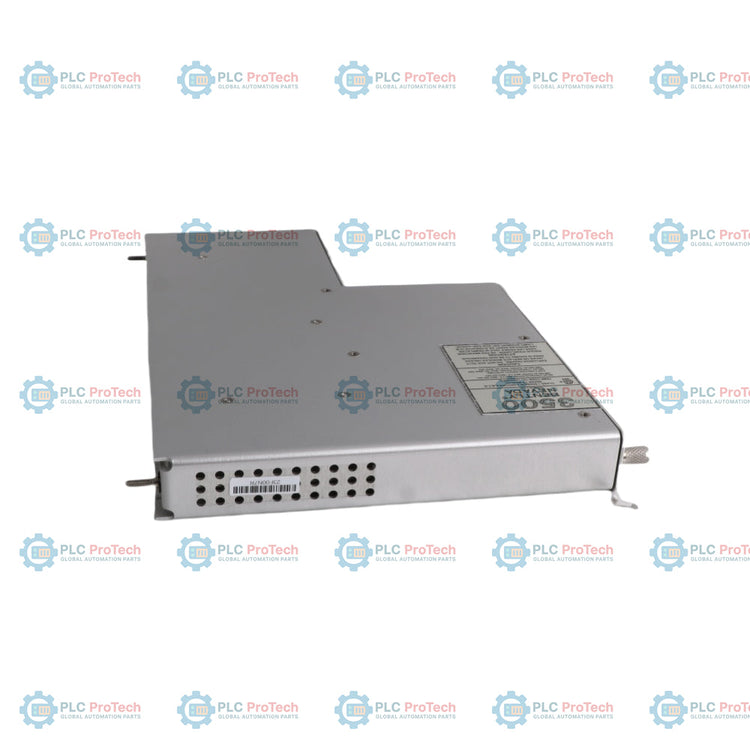

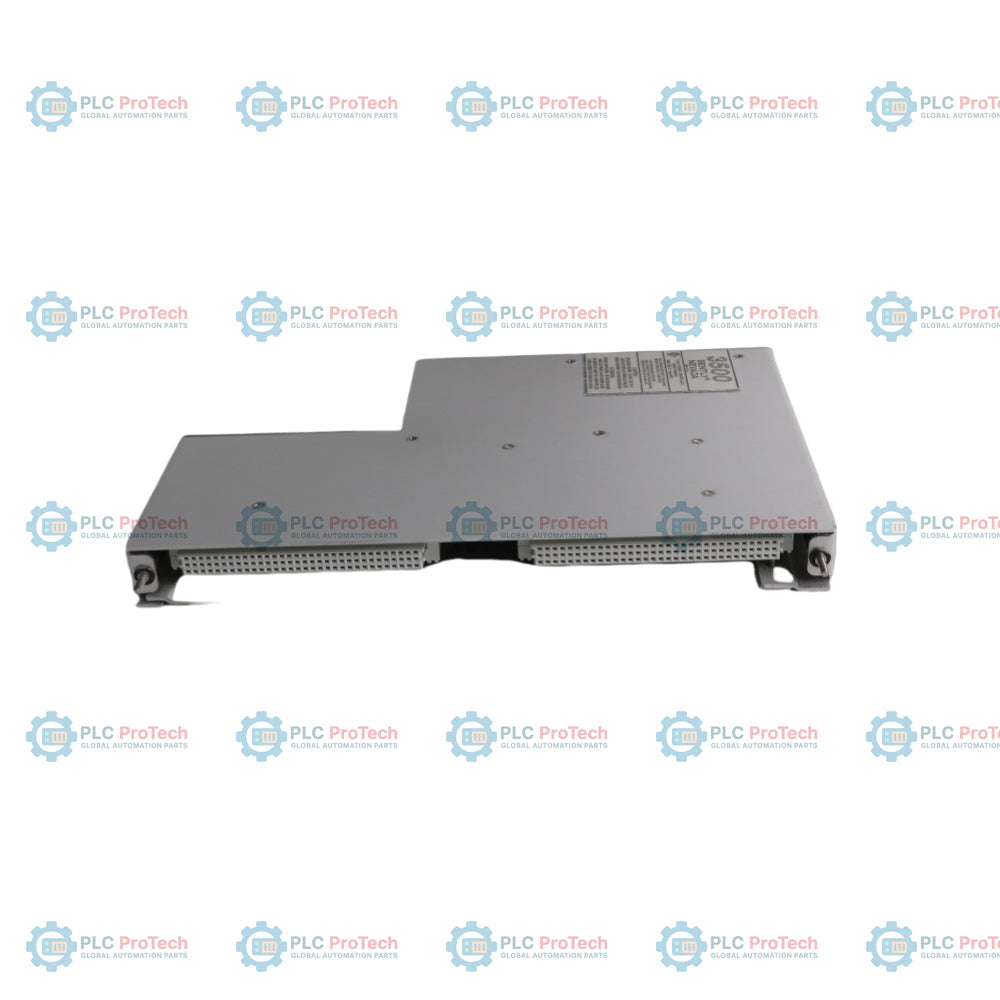

Bently Nevada 3500/62-03-00 137110-01 Monitor della variabile di processo

Panoramica del prodotto

Il 3500/62-03-00 (137110-01) è un monitor di variabili di processo a 6 canali ad alta affidabilità, progettato per il sistema di protezione dei macchinari Bently Nevada 3500. Questo modulo è specificamente progettato per elaborare parametri critici per i macchinari che richiedono un monitoraggio continuo, come pressione, portata, temperatura e livelli dei serbatoi. La variante 3500/62-03-00 è configurata con un modulo I/O isolato da 4 a 20 mA, che garantisce l'integrità del segnale negli ambienti con disturbi elettrici tipici delle raffinerie di petrolio, degli impianti chimici e delle centrali elettriche. Confrontando i segnali d'ingresso condizionati con i setpoint di allarme programmabili dall'utente, il monitor fornisce una protezione istantanea dei macchinari e dati essenziali per le operazioni dell'impianto. La sua installazione è fondamentale per ridurre i tempi di fermo non programmati, identificando le deviazioni del processo prima che provochino guasti alle apparecchiature meccaniche.

Configurazione tecnica

L'architettura 3500/62 è progettata per offrire la massima flessibilità e un monitoraggio ad alta disponibilità all'interno di un rack 3500.

• Elaborazione a sei canali: Condiziona e monitora indipendentemente fino a sei ingressi di processo separati, offrendo un'elevata densità di protezione in un singolo slot del rack.

• Interfaccia I/O isolata: L'opzione -03 dispone di un modulo I/O isolato da 4-20 mA con terminazioni interne, che fornisce un isolamento di 500 Vdc per proteggere l'elettronica del rack da sovratensioni elettriche e correnti di terra sul lato campo.

• Compatibilità TMR: Quando vengono utilizzati in una configurazione Triple Modular Redundant (TMR), i monitor sono installati in gruppi di tre con moduli I/O adiacenti per garantire una protezione senza perdite anche in caso di guasto di un singolo modulo.

• Programmabilità software: Completamente configurabile tramite il software di configurazione del rack 3500, consente agli operatori di definire fattori di scala personalizzati, logiche di soppressione degli allarmi e unità di misura del segnale (ad esempio, psi, bar, Celsius, litri/min).

Specifiche tecniche

FAQ sulle applicazioni industriali

Qual è la differenza tra il 3500/62 e i monitor di vibrazioni standard?

Mentre i monitor di vibrazioni si concentrano sui segnali dinamici ad alta frequenza (a correnti parassite/sismici), il 3500/62 è progettato per le variabili di processo "statiche". Accetta segnali da 4-20 mA o +/- 10 Vdc, consentendo al rack 3500 di fungere da sistema di protezione unificato sia per le vibrazioni meccaniche sia per la sicurezza del processo.

Questo modulo può essere utilizzato per applicazioni a sicurezza intrinseca (I.S.)?

Il 3500/62-03-00 utilizza un modulo I/O isolato, ma non include barriere Zener interne. Per le installazioni in aree pericolose che richiedono protezione I.S., è necessario selezionare la variante con modulo I/O con barriera interna (come il 136499-01), che include fusibili integrati da 250 mA e circuiti di barriera.

Che cosa indica un guasto nel loop 4-20 mA?

Il LED OK del pannello anteriore si spegne o lampeggia se il monitor rileva un guasto del trasduttore o un segnale di corrente "fuori intervallo" (in genere < 3,6 mA o > 21 mA). Ciò garantisce che un cavo di campo interrotto non venga mai scambiato per una lettura di processo valida.

Guida all'ingegneria di campo e all'installazione

• Terminazione e cablaggio: Per l'I/O isolato 137110-01 , assicurarsi che i cavi di campo da 4-20 mA siano collegati saldamente alle morsettiere interne. Utilizzare un cavo schermato a doppino intrecciato per tutti gli ingressi e collegare lo schermo solo alla terra del sistema 3500, per evitare che le correnti di terra compromettano la misurazione.

• Isolamento: L'I/O isolato fornisce un isolamento di 500 Vdc tra canali e tra canale e rack. Questo è fondamentale quando si collegano più fonti di alimentazione esterne differenti, poiché impedisce perdite di corrente tra i loop che potrebbero causare errori di offset nel DCS o nel PLC.

• Configurazione della logica di allarme: Durante la configurazione tramite il software 3500, assicurarsi che i setpoint "Alert" e "Danger" rientrino nell'intervallo lineare del trasduttore. Per i sistemi TMR, verificare che la logica di voto (ad esempio, 2 su 3) sia assegnata correttamente nel Rack Interface Module (RIM), per evitare arresti intempestivi.

• Gestione termica: Se si opera vicino al limite superiore di 65 gradi C, assicurarsi che il rack disponga di un raffreddamento sufficiente. Il 3500/62 genera circa 7 watt di calore; in un rack completamente carico, si raccomanda il raffreddamento ad aria forzata per mantenere la precisione di misurazione specificata di +/- 0,33%.
