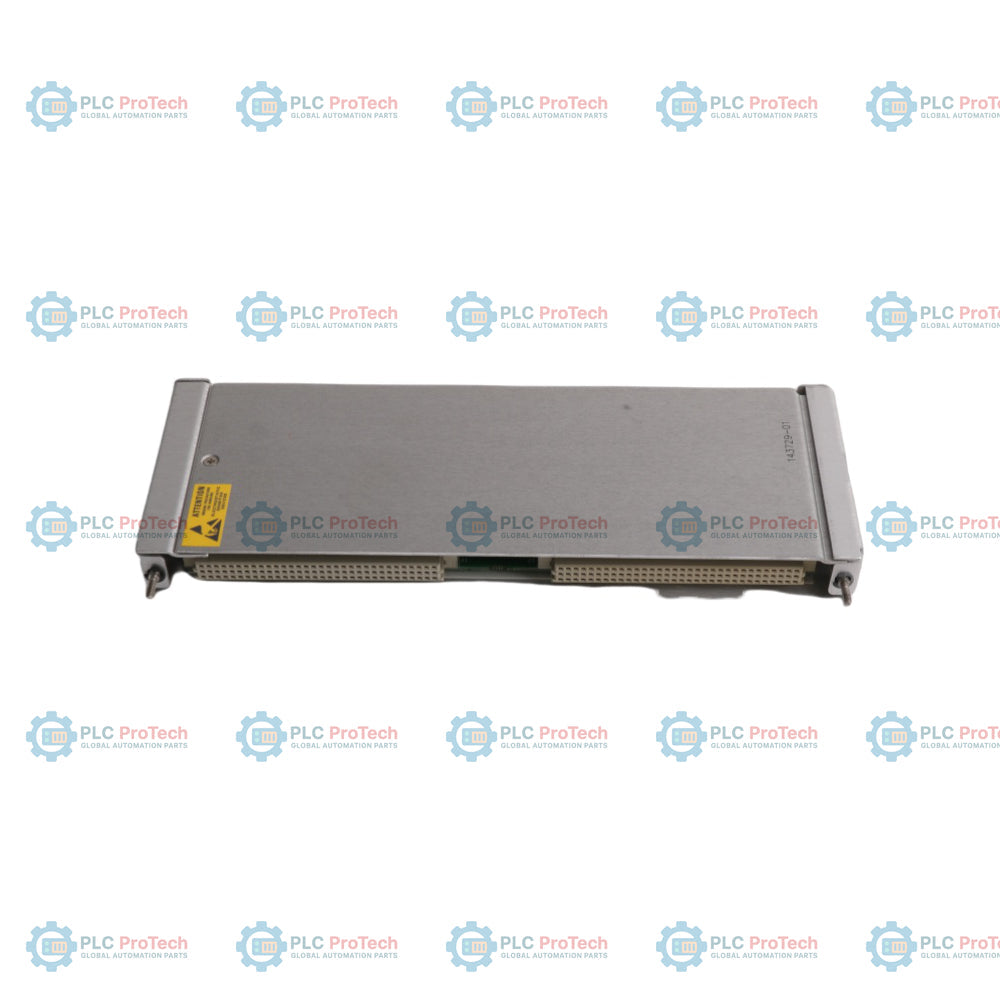

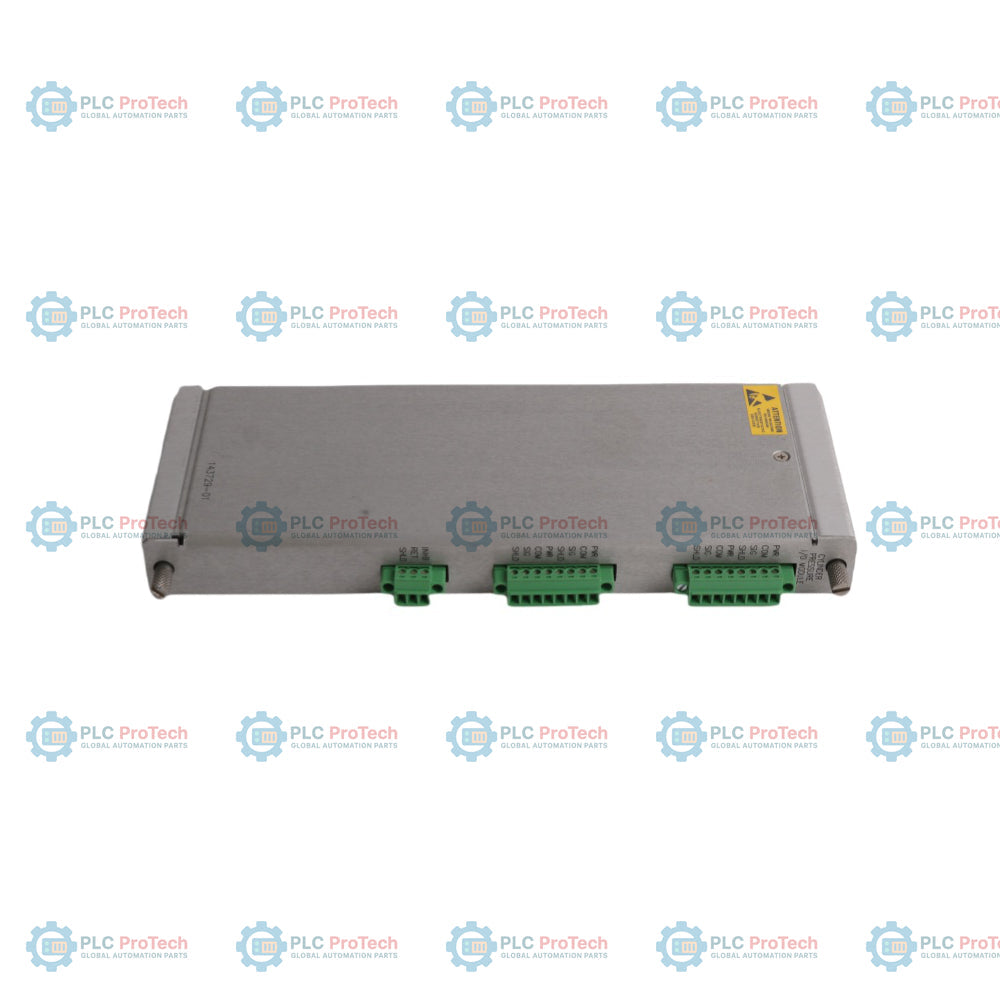

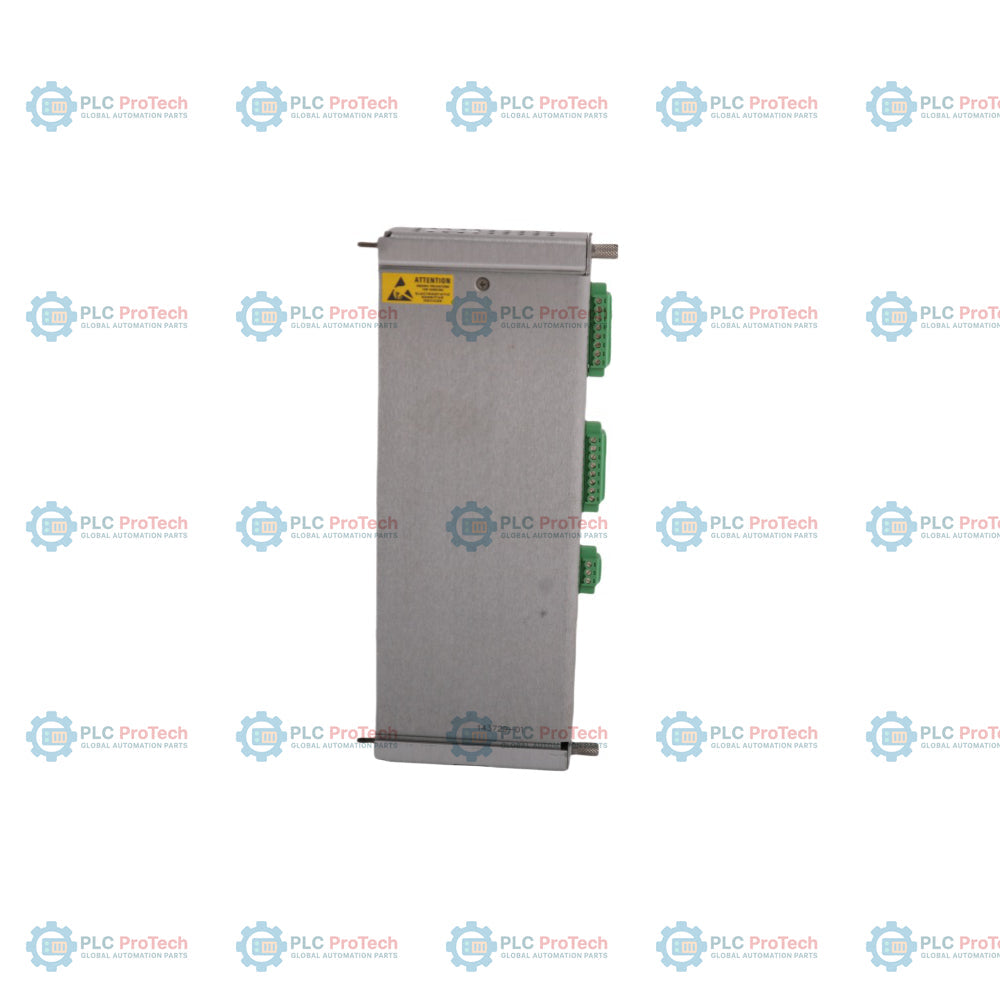

Manufacturer: Bently Nevada
Product No.: 3500/77M-03-00 143729-01
Country of origin:United States
Product Type: Modulo di monitoraggio del compressore alternativo
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1110g
Dimensions: 241,3 mm x 24,4 mm x 241,8 mm
Shipping port: Xiamen
Warranty: 12 months
Il Bently Nevada 3500/77M-03-00 è un monitor della pressione dei cilindri alternativi a 4 canali ad alte prestazioni, programmato tramite il 3500 Rack Configuration Software per fornire protezione continua dei macchinari e diagnostica critica per compressori alternativi. Questo sistema di monitoraggio funziona come un sistema unificato a doppio modulo, che combina il processore principale nello slot anteriore con l'essenziale Modulo I/O della pressione dei cilindri con terminazioni interne 143729-01. Il sistema accetta segnali positivi di tensione provenienti da trasduttori di pressione assoluta di terze parti (psia) approvati dal produttore, fornendo sia protezione localizzata della macchina sia dati transitori ad alta fedeltà per le attività operative dell'impianto e di ingegneria della manutenzione.
Il modulo condiziona le forme d'onda della pressione dinamica per estrarre otto variabili misurate distinte per ogni canale attivo. Cinque parametri corrispondono specificamente a una singola camera di compressione: pressione di mandata, pressione di aspirazione, pressione massima, pressione minima e rapporto di compressione. Altre tre variabili integrano i valori di più canali con i parametri geometrici del compressore per calcolare stati termodinamici e meccanici avanzati: compressione di picco della biella, trazione di picco della biella e grado di inversione della biella. Il modulo I/O 143729-01 montato posteriormente fornisce gli indispensabili blocchi di terminazione fisici e l'eccitazione dei trasduttori, rendendolo un componente fondamentale dell'implementazione complessiva del 3500 Series Machinery Protection System.
| Parametro / Categoria | Dettagli delle specifiche |
| Specifiche elettriche e di alimentazione | |
| Produttore | Bently Nevada |
| Paese di origine | USA |
| Consumo energetico | 7,8 Watt massimo (con le alimentazioni dei trasduttori a pieno carico) |
| Alimentazione dei trasduttori | +23,0 +/- 0,8 Vcc con limitazione di corrente a 24,5 mA per canale |
| Impedenza d'ingresso | 50 kOhm (I/O della pressione del cilindro) |
| Ingresso del segnale e intervalli | |
| Capacità dei canali | Da 1 a 4 canali con trasduttori psia di terze parti approvati |
| Fattori di scala del trasduttore |
95.000 mV/psi per l'intervallo di 100 psia 38.000 mV/psi per l'intervallo di 250 psia 19.000 mV/psi per l'intervallo di 500 psia 9.500 mV/psi per l'intervallo di 1000 psia 3.800 mV/psi per l'intervallo di 2500 psia 1.900 mV/psi per l'intervallo di 5000 psia 950 mV/psi per l'intervallo di 10.000 psia |
| Riferimento della scala | Presuppone +0,5 Vcc a 0 psia e +10,0 Vcc al valore di fondo scala |
| Prestazioni e precisione | |
| Risposta in frequenza | Da 0 a 5,5 kHz su tutti i canali di pressione configurati |
| Precisione a +25 °C | Entro +/- 0,5% del fondo scala (9,5 Volt: da +0,5 a +10,0 Volt) |
| Precisione in funzione della temperatura | Entro +/- 1,0% del fondo scala nell'intervallo da -30 °C a +65 °C |
| Variabili misurate | Pressione di scarico, pressione di aspirazione, pressione massima, pressione minima, rapporto di compressione, compressione di picco dell'asta, trazione di picco dell'asta, grado di inversione dell'asta |
| Uscite del segnale | |
| Connessioni di uscita con buffer | 1 connettore coassiale protetto contro i cortocircuiti per canale (pannello anteriore) |
| Impedenza di uscita con buffer | 550 Ohm |
| Offset del segnale con buffer | Invertito elettronicamente e traslato di -2,265 Vcc |
| Limiti ambientali | |
| Temperatura di esercizio | -30 °C a +65 °C (-22 °F a +150 °F) |
| Temperatura di stoccaggio | -40 °C a +85 °C (-40 °F a +185 °F) |
| Umidità ambiente | 95% senza condensa |
| Dimensioni meccaniche e peso | |
| Dimensioni del monitor principale | 241,3 mm x 24,4 mm x 241,8 mm (9,50 in x 0,96 in x 9,52 in) |
| Peso del monitor principale | 0,91 kg (2,0 lb.) |
| Dimensioni del modulo I/O posteriore | 241,3 mm x 24,4 mm x 99,1 mm (9,50 in x 0,96 in x 3,90 in) |
| Peso del modulo I/O posteriore | 0,20 kg (0,44 lb.) |
| Peso complessivo dell'assemblaggio | Peso complessivo del sistema: 1,11 kg (2,44 lb.) |
| Requisiti di spazio nel rack | 1 alloggiamento anteriore a tutta altezza (Monitor) e 1 alloggiamento posteriore a tutta altezza (I/O) |
| Tipo / posizione del connettore | Assegnazione delle funzioni |
| Prese coassiali del pannello anteriore (1-4) | Punti di uscita dinamici del trasduttore con buffer per la verifica con oscilloscopio |
| Morsetti a vite posteriori 143729-01 | Ingressi dei segnali dei trasduttori sul campo e distribuzione dell'alimentazione di eccitazione a +23,0 Vcc |
Qual è la funzione del sistema modulare 3500/77M-03-00?
Monitora i profili dinamici della pressione del cilindro e i carichi sull'asta per proteggere e diagnosticare i compressori industriali alternativi.
Perché la scheda posteriore 143729-01 è necessaria per questo sistema?
Il 143729-01 è il modulo I/O obbligatorio per la pressione del cilindro, che ospita i terminali fisici per il cablaggio sul campo e i circuiti di alimentazione dei sensori.
Quanti canali di ingresso dei sensori supporta questo gruppo modulare combinato?
Il sistema di monitoraggio fornisce l'infrastruttura di elaborazione e i blocchi di terminazione per gestire da 1 a 4 linee di trasduttori indipendenti.
Quali tipi di sensori di pressione possono essere collegati alla scheda 143729-01?
È progettato specificamente per accettare trasduttori di terze parti approvati, a tensione positiva, calibrati in unità di pressione assoluta (psia).
Quali calcoli dei parametri richiedono l'inserimento delle dimensioni fisiche della macchina?
I calcoli della compressione di picco dell'asta, della tensione di picco dell'asta e del grado di inversione dell'asta integrano forme d'onda in tempo reale con dati memorizzati sulla geometria meccanica.
Qual è la specifica di alimentazione per l'eccitazione dei sensori sulla scheda posteriore?
Il modulo posteriore fornisce +23,0 +/- 0,8 Vcc su ciascun canale, con protezione tramite un circuito di limitazione della corrente a 24,5 mA.
Qual è il valore standard dell'impedenza elettrica di ingresso presente sui canali I/O?
I canali hardware hanno un'impedenza elettrica nominale interna di ingresso di 50 kOhm.
Le uscite coassiali bufferizzate del pannello anteriore sono identiche all'onda grezza del segnale del sensore?
No, le uscite bufferizzate anteriori sono invertite elettronicamente e compensate di -2,265 Vcc dal routing del modulo I/O della pressione del cilindro.
Qual è la risposta massima in frequenza del segnale dei canali di monitoraggio della pressione?
La gamma di risposta in frequenza continua si estende da 0 a 5,5 kHz su tutti i canali attivi.
L'intero gruppo monitor può funzionare in ambienti sottozero?
Sì, il modulo anteriore e la scheda I/O posteriore sono completamente specificati per funzionare in ambienti industriali con temperature fino a -30 °C.
