Descrizione

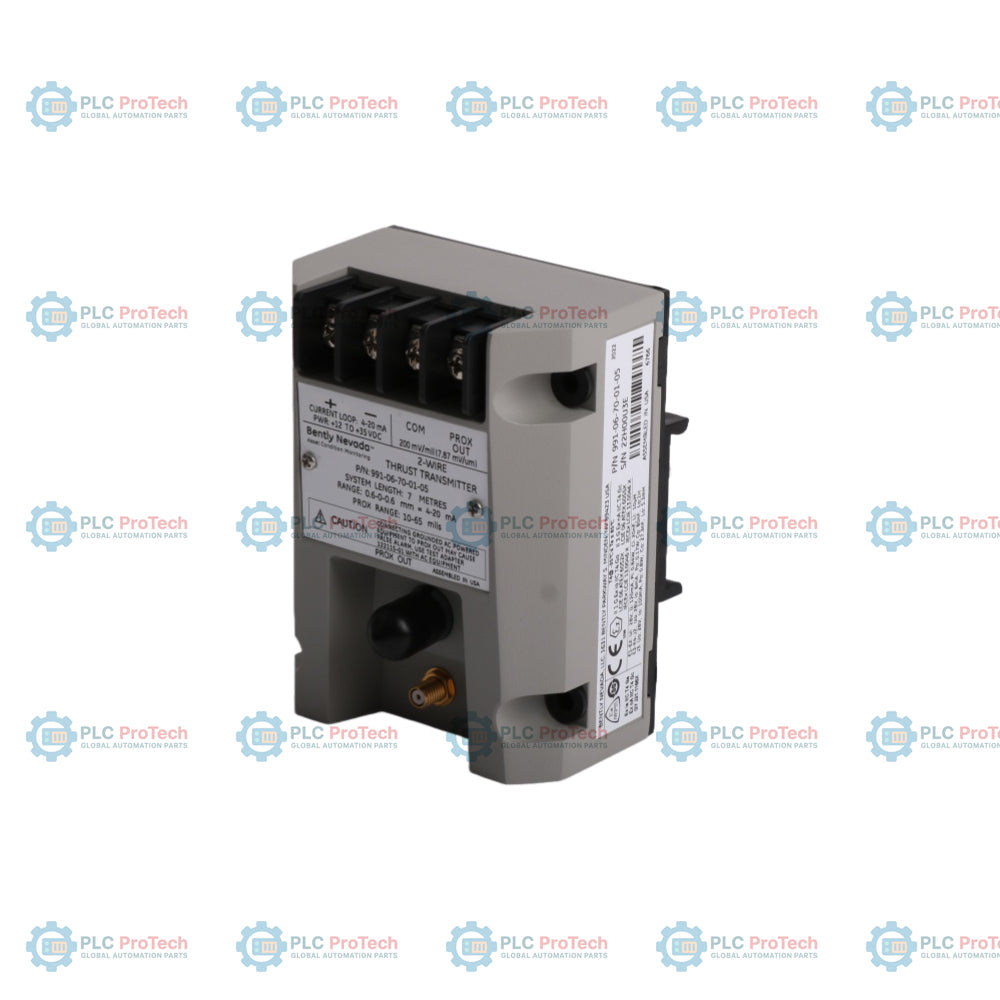

Il Bently Nevada 991-06-70-01-CN è un Trasmettitore di spinta 991 a 2 fili alimentato dal loop, progettato per misurare la posizione assiale dell'albero e lo spostamento della spinta nelle macchine rotanti. Il trasmettitore elabora i segnali grezzi provenienti da un sistema di sonde di prossimità compatibile e li converte in un'uscita stabile da 4 a 20 mA CC direttamente proporzionale al movimento meccanico. Questo design consente l'integrazione diretta in PLC, architetture DCS o sistemi SCADA senza richiedere un rack dedicato per il monitoraggio della protezione delle macchine. Offre un monitoraggio continuo ed economicamente vantaggioso degli asset industriali critici in cui è necessario monitorare lo spostamento assiale per prevenire guasti catastrofici dei cuscinetti reggispinta.

Caratteristiche

• L'architettura a 2 fili alimentata dal loop riduce il cablaggio sul campo e i costi di installazione.
• L'uscita analogica standard da 4 a 20 mA CC si collega direttamente ai sistemi di controllo del processo.

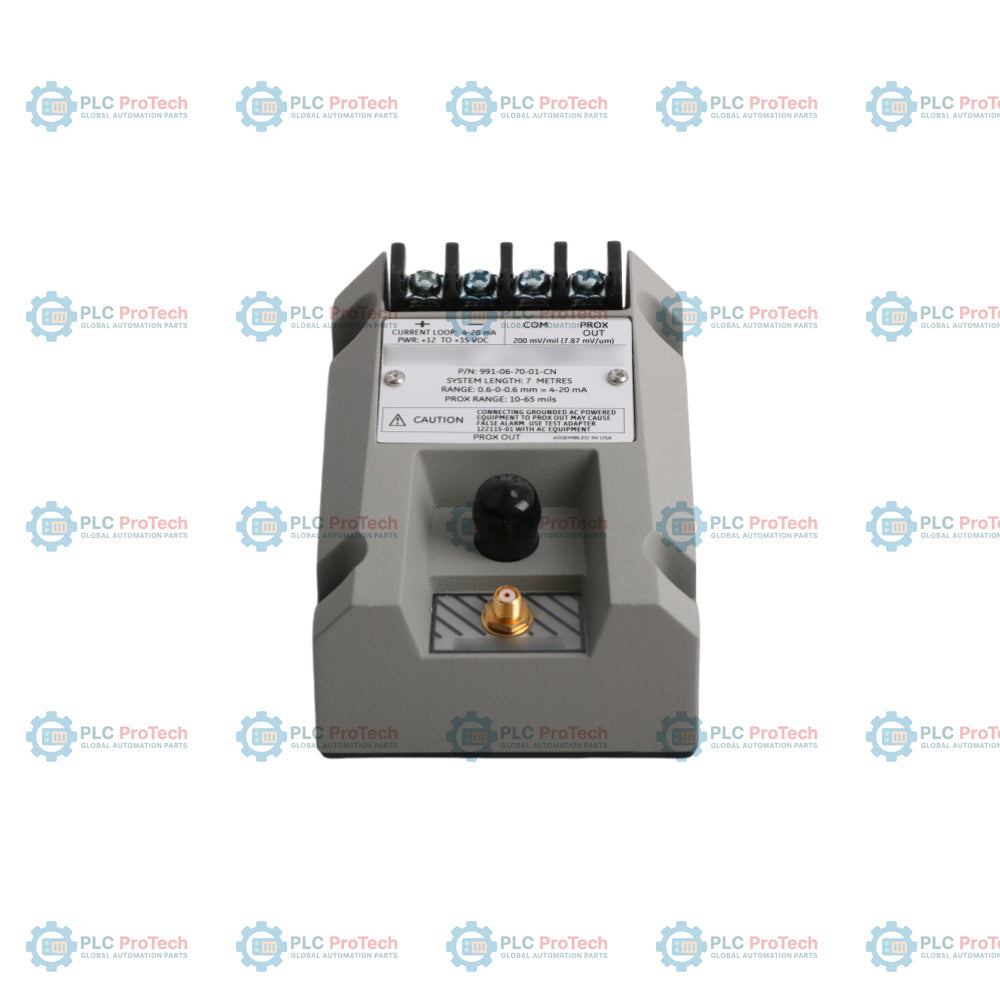

• Il connettore BNC sul pannello frontale fornisce un segnale di tensione grezzo bufferizzato per la diagnostica e i raccoglitori portatili di dati.
• La tecnologia di rilevamento a correnti parassite senza contatto garantisce un funzionamento duraturo e privo di usura.

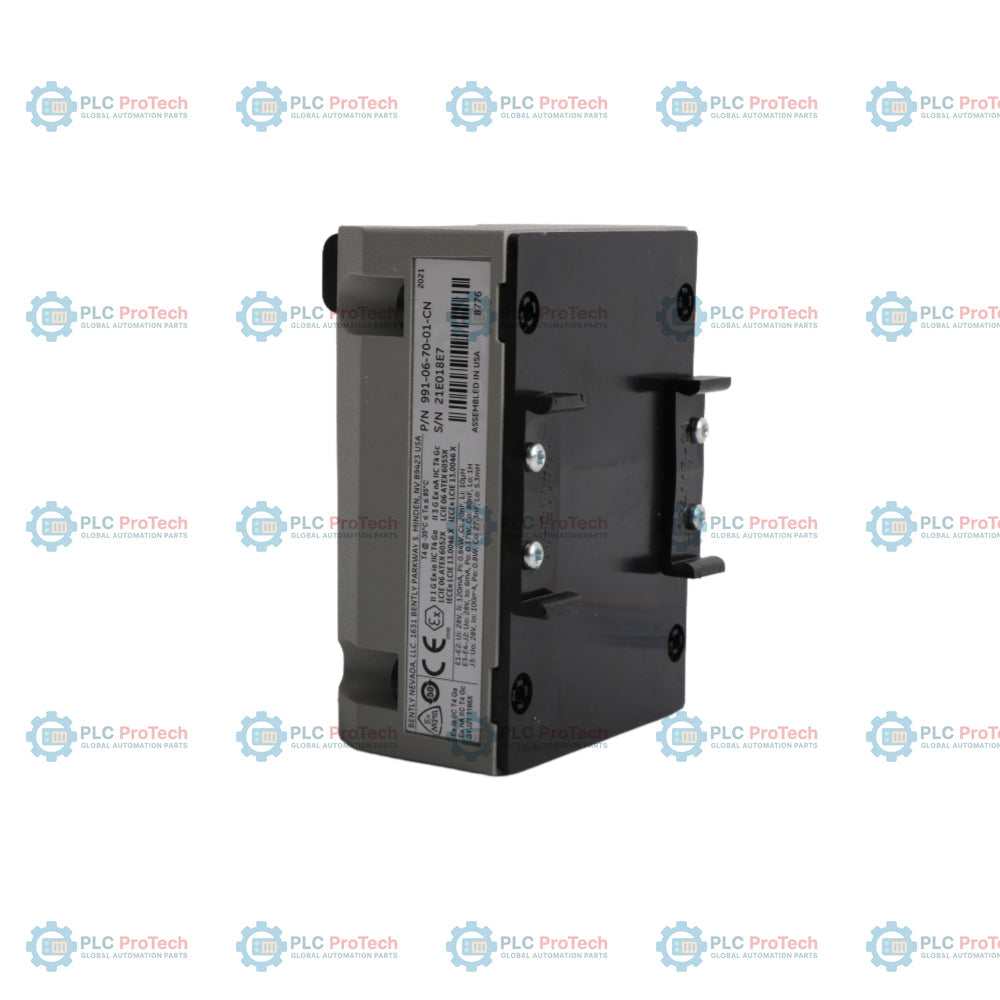

• Design compatto e salvaspazio, adatto al montaggio diretto su guida DIN ad alta densità.

Applicazioni

• Monitoraggio dello spostamento della spinta assiale dei compressori centrifughi
• Monitoraggio della posizione del rotore delle turbine a vapore e a gas
• Allineamento dell'albero delle pompe di alimentazione delle caldaie ad alta pressione
• Diagnostica dell'usura dei cuscinetti reggispinta dei riduttori industriali
• Posizionamento dell'albero dei ventilatori a tiraggio forzato e indotto

Informazioni per l'ordine

• 991: Trasmettitore di spinta
• 06: compatibilità con la sonda di prossimità 3300 XL da 8 mm, con intervallo lineare di 1,0 mm
• 70: opzione con lunghezza del sistema di 7,0 metri
• 01: opzione di montaggio su guida DIN da 35 mm
• CN: opzione di approvazione certificata per standard regionali o nazionali specifici (Cina/NEPSI/GB)

Specifiche tecniche

Collegamenti / interfacce

Linee guida per l'installazione

• Fissaggio su guida DIN: fissare saldamente l'involucro su una guida DIN standard da 35 mm utilizzando le clip di montaggio DIN integrate, all'interno di un involucro industriale protettivo con grado di protezione IP54 o superiore.
• Opzione di montaggio su paratia: in alternativa, utilizzare i 4 fori di montaggio (diametro $5.8 \text{ mm}$) distanziati di $69.9 \text{ mm} \times 63.5 \text{ mm}$ per installazioni su pannello piano/paratia, con le viti 6-32 x 1.326 in dotazione.
• Protocollo di schermatura: collegare la schermatura del cavo del trasduttore di ingresso al terminale SHLD. La schermatura del loop di controllo esterno deve essere collegata a terra esclusivamente sul lato del sistema di controllo (PLC/DCS), per eliminare i loop di massa.
• Distanza della sonda: impostare la distanza fisica della sonda utilizzando un voltmetro digitale sui terminali BNC o COM, per verificare che il sensore si trovi entro il suo intervallo di tensione lineare prima dell'uso.
• Separazione dei cablaggi: instradare tutti i cavi dei sensori di ingresso e i cablaggi del loop di corrente in uscita lontano dalle linee CA ad alta tensione o dai cavi degli azionamenti a frequenza variabile, per ridurre al minimo i disturbi EMI/RFI.

Conformità e certificazioni

• Variante CN omologata (certificata per la conformità alle normative regionali sulle aree pericolose, come gli standard NEPSI / GB)

Domande frequenti

Quali sono le dimensioni esatte dell'involucro per la pianificazione del layout dell'armadio?

L'ingombro della base misura 100,1 mm di lunghezza per 73,9 mm di larghezza, con un'altezza massima del profilo di 53,3 mm quando è montata la clip per guida DIN da 35 mm.

Quali sono le dimensioni dei fori alternativi per l'installazione su paratia?

L'unità è dotata di 4 fori di montaggio con diametro di 5,8 mm, disposti secondo un preciso interasse rettangolare di 69,9 mm per 63,5 mm.

Qual è la funzione del connettore BNC sul pannello frontale?

Fornisce un'uscita di tensione grezza, non condizionata e bufferizzata, per il collegamento di strumenti diagnostici e analizzatori dinamici del segnale senza interrompere il loop di corrente da 4 a 20 mA.

Questo dispositivo richiede una linea di alimentazione separata?

No, funziona interamente tramite l'alimentazione del loop, prelevando la tensione operativa direttamente dalla linea del segnale da 4 a 20 mA.

Cosa succede se l'opzione della lunghezza del sistema non corrisponde alla sonda?

Il collegamento di una combinazione di sonda e cavo di prolunga diversa dalla calibrazione specificata di 7,0 metri provocherà una grave non linearità della misurazione e errori dei fattori di scala.

È possibile installare questo trasmettitore in ambiente esterno?

Deve essere installato all'interno di una scatola di giunzione da campo stagna con grado di protezione NEMA 4X o IP65/66, per proteggerlo da umidità, polvere e luce solare diretta.

L'uscita del trasmettitore è compatibile con le schede di ingresso analogico standard?

Sì, l'uscita da 4 a 20 mA si collega direttamente alle schede di ingresso analogico differenziale o single-ended standard di qualsiasi PLC o DCS.

Qual è il significato del codice con suffisso CN?

Il suffisso CN indica la conformità a specifiche certificazioni regionali, generalmente corrispondenti agli standard cinesi di sicurezza e per aree pericolose.

È possibile calibrare l'unità sul campo per intervalli lineari diversi?

No, l'intervallo lineare e i fattori di scala sono cablati e calibrati in fabbrica. Le modifiche dell'intervallo richiedono una configurazione diversa del modello.

In che modo l'inversione della polarità del loop influisce sul trasmettitore?

Il dispositivo è dotato di protezione interna a diodi contro l'inversione di polarità: se viene cablato al contrario non funziona, ma non subisce danni.
